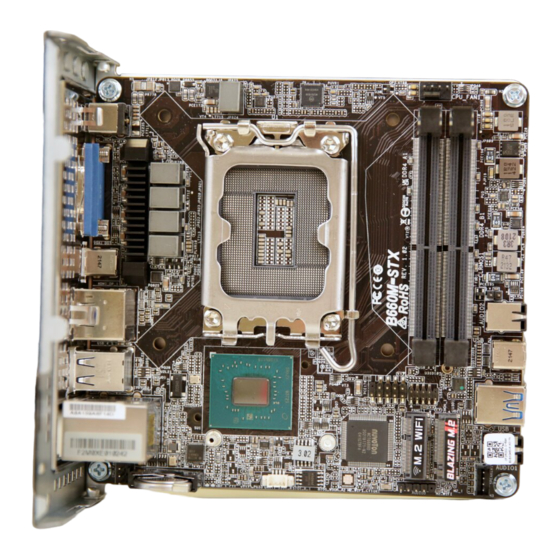

Version 1.0
Published January 2022
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"

Advertisement

loading
Need help?

Need help?

Do you have a question about the B660M-STX and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ASROCK B660M-STX

Summary of Contents for ASROCK B660M-STX

  • Page 1 Version 1.0 Published January 2022 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
  • Page 2 AUSTRALIA ONLY Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement or refund for a major failure and compensation for any other reasonably foreseeable loss or damage caused by our goods. You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure.
  • Page 3 B660M-STX Motherboard Layout CPU_FAN1 DC Jack USB 3.2 Gen2 USB_3 CLRMOS1 Mic In USB 3.2 Gen2x2 USB_2 USB 2.0 T: USB_4 PANEL1 B: USB_5 PLED PWRBTN USB_8_9 Intel USB 3.2 Gen2 USB_1 HDLED RESET B660 Top: USB 3.2 Gen1 T: USB_6...
  • Page 4 Back Side View M2_2 SATA3 SATA3...
  • Page 5 B660M-STX No. Description CPU Fan Connector (CPU_FAN1) 2 x 260-pin DDR4 SO-DIMM Slots (DDR4_A1, DDR4_B1) Clear CMOS Jumper (CLRMOS1) System Panel Header (PANEL1) USB 2.0 Header (USB_8_9) MONO Speaker Header (SPEAKER1) Audio Header (AUDIO3) CPU Fan Connector (CPU_FAN2) SATA3 Connector (SATA2)
  • Page 6 Front Panel No. Description No. Description Headphone/Headset Jack (AUDIO1) USB 3.2 Gen2x2 Type-C Port (USB_2) USB 3.2 Gen2 Type-A Port (USB_1) Microphone Input (AUDIO2)
  • Page 7 B660M-STX Rear Panel No. Description No. Description DC Jack* HDMI Port (Supports 19V DC Power Adapters) USB 2.0 Ports D-Sub Port (USB_4_5) USB 3.2 Gen2 Type-C Port (USB_3) USB 3.2 Gen1 Type-A Ports (Supports USB Type-C Alt Mode) (USB_6_7) DisplayPort 1.4...
  • Page 8 Chapter 1 Introduction Thank you for purchasing B660M-STX motherboard. In this documentation, Chapter 1 and 2 contains the introduction of the motherboard and step-by-step installation guides. Because the motherboard specifications and the BIOS software might be updated, the content of this documentation will be subject to change without notice.
  • Page 9 B660M-STX 1.2 Specifications Platform • Mini-STX Form Factor • Supports 12 Gen Intel® Core Processors (LGA1700) • Digi Power design • 4 Power Phase design • Supports Intel® Hybrid Technology • Supports Intel® Turbo Boost Max 3.0 Technology ® Chipset • Intel...
  • Page 10 • Supports HDCP 2.3 with HDMI 2.1 TMDS Compatible and DisplayPort 1.4 Ports Audio • Realtek ALC269 Audio Codec • 1 x Headphone/Headset Jack • 1 x MIC-In • 1 x Audio Header • Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel® I219V • Supports Wake-On-LAN • Supports Lightning/ESD Protection • Supports Energy Efficient Ethernet 802.3az...
  • Page 11 B660M-STX Storage • 2 x SATA3 6.0 Gb/s Connectors • 1 x Blazing M.2 Socket (M2_1, Key M), supports type 2280 PCIe Gen5x4 (128 Gb/s) mode* • 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode* * Supports Intel®...
  • Page 12 Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools. Overclocking may affect your system’s stability, or even cause damage to the components and devices of your system. It should be done at your own risk and expense. We are not responsible for possible damage caused by overclocking.
  • Page 13 B660M-STX Chapter 2 Installation This is a Mini-STX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.
  • Page 14 2.1 Installing the CPU 1. Before you insert the 1700-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found.
  • Page 15 B660M-STX...
  • Page 16 Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Page 17 B660M-STX 2.2 Installing the CPU Fan and Heatsink...
  • Page 18 2.3 Installing Memory Modules (SO-DIMM) This motherboard provides two 260-pin DDR4 (Double Data Rate 4) SO-DIMM slots. It is not allowed to install a DDR, DDR2 or DDR3 memory module into a DDR4 slot; otherwise, this motherboard and SO-DIMM may be damaged. The SO-DIMM only fits in one correct orientation.
  • Page 19 B660M-STX...
  • Page 20 2.4 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. Clear CMOS Jumper Short: Clear CMOS (CLRCMOS1) Open: Default 2-pin Jumper...
  • Page 21 B660M-STX 2.5 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header...
  • Page 22 MONO Speaker Header Please connect the chassis Front_L- speaker to this header. (4-pin SPEAKER1) Front_L+ Front_R+ (see p.1, No. 6) Front_R- Serial ATA3 Connectors These two SATA3 (see p.2, No. 9 and 10) connectors support SATA data cables for internal storage devices with up to Signal Name Signal Name...
  • Page 23 B660M-STX Audio Header This Audio header allows you to (5-pin AUDIO3) connect the audio cable for head- Audio-R (see p.1, No. 7) phone. Audio-L Jack detect...
  • Page 24 2.6 M.2 WiFi/BT Module and Intel® CNVi (Integrated WiFi/BT) Installation Guide The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The M.2 Socket (Key E) supports type 2230 WiFi/BT module and Intel®...
  • Page 25 B660M-STX Step 3 Gently insert the WiFi/BT module or Intel® CNVi (Integrated WiFi/ BT) into the M.2 slot. Please be aware that the module only fits in one orientation. Step 4 Tighten the screw with a screwdriver to secure the module into place.
  • Page 26 2.7 M.2_SSD (NGFF) Module Installation Guide The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Blazing M.2 Socket (M2_1, Key M) supports type 2280 PCIe Gen5x4 (128 Gb/s) mode. The Hyper M.2 Socket (M2_2, Key M) supports type 2280 PCIe Gen4x4 (64 Gb/s) mode.
  • Page 27 B660M-STX M.2_SSD (NGFF) Module Support List Vendor Interface ADATA PCIe ADATA ASX7000NPC-512GT-C (XPG SX7000) (NVMe) ADATA PCIe ADATA ASX8000NPC-512GM-C (XPG ASX8000) (NVMe) Apacer PCIe Apacer Z280 AP240GZ280-240G (NVMe) Intel PCIe Intel Optane Memory 32GB (MEMPEK1W032GA)(NVMe) Intel PCIe Intel Optane Memory 16GB (MEMPEK1W016GA)(NVMe)
  • Page 28 1 Einleitung Vielen Dank für den Kauf des Motherboards B660M-STX. In dieser Dokumentation enthalten Kapitel 1 und 2 die Motherboard-Vorstellung sowie Schritt-für-Schritt- Installationsanleitungen. Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden.
  • Page 29 B660M-STX 1.2 Technische Daten Plattform • Mini-STX-Formfaktor Prozessor • Unterstützt Intel® Core -Prozessoren der 12. Gen. (LGA1700) • Digi Power design • 4-Leistungsphasendesign • Unterstützt Intel® Hybrid-Technologie • Unterstützt Intel® Turbo Boost Max Technology 3.0 ® Chipsatz • Intel B660 Speicher • Dualkanal-DDR4-Speichertechnologie...
  • Page 30 • Unterstützt HDCP 2.3 mit TMDS-kompatiblen HDMI-2.1- und DisplayPort-1.4-Ports Audio • Realtek-ALC269-Audiocodec • 1 x Kopfhörer-/Headset-Anschluss • 1 x Mikrofoneingang • 1 x Audio-Stiftleiste • Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel® I219V • Unterstützt Wake-On-LAN • Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung • Unterstützt energieeffizientes Ethernet 802.3az • Unterstützt PXE Frontblende,...
  • Page 31 B660M-STX Speicher • 2 x SATA-III-6,0-Gb/s-Anschlüsse • 1 x Blazing-M.2-Sockel (M2_1, Key M), unterstützt Typ-2280- PCIe-Gen5x4-Modus (128 Gb/s)* • 1 x Hyper-M.2-Sockel (M2_2, Key M), unterstützt Typ-2280-PCIe- Gen4x4-Modus (64 Gb/s)* * Unterstützt Intel® Optane -Technologie ** Unterstützt Intel® Volume Management Device (VMD) * Unterstützt NVMe-SSD als Bootplatte...
  • Page 32 Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktung- swerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen.
  • Page 33 B660M-STX 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper Kurzgeschlossen: CMOS löschen...
  • Page 34 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie Ein-/ PLED+ PLED- (9-polig, PANEL1)
  • Page 35 B660M-STX Mono-Lautsprecher- Bitte verbinden Sie den Front_L- Stiftleiste Gehäuselautsprecher mit dieser Front_L+ Stiftleiste. Front_R+ (4-polig, SPEAKER1) Front_R- (siehe S. 1, Nr. 6) Serial-ATA-III-Anschlüsse Diese beiden SATA-III- (siehe S. 2, Nr. 9 und 10) Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenüb...
  • Page 36 Audiosteckleiste An diese Audio-Stiftleiste können (5-polig, AUDIO3) Sie das Audiokabel für einen Kop- Audio-R (siehe S. 1, Nr. 7) fhörer anschließen. Audio-L Jack detect...
  • Page 37 B660M-STX 1 Introduction Merci d'avoir acheté cette carte mère B660M-STX. Dans cette documentation, les Chapitres 1 et 2 sont consacrés à la présentation de la carte mère et à son installation étape par étape. Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à...
  • Page 38 1.2 Spécifications Plateforme • Facteur de forme Mini-STX ème Processeur • Prend en charge les processeurs 12 génération Intel® Core (LGA1700) • Digi Power design • Alimentation à 4 phases • Prend en charge Intel® Hybrid Technology • Prend en charge la technologie Intel® Turbo Boost Max 3.0 ®...
  • Page 39 B660M-STX • Prend en charge HDCP 2.3 avec ports HDMI 2.1 compatibles TMDS et DisplayPort 1.4 Audio • Codec audio Realtek ALC269 • 1 x sortie casque téléphonique/casque d’ é coute • 1 x Entrée MICRO • 1 x embase audio Réseau...
  • Page 40 Stockage • 2 x connecteur SATA3 6,0 Go/s • 1 x Socket Hyper M.2 (M2_1, Key M), supporte le mode PCIe Gen5x4 (128 Gb/s) de type 2280* • 1 x Socket Hyper M.2 (M2_2, Key M), supporte le mode PCIe Gen4x4 (64 Gb/s) de type 2280* * Prend en charge la technologie Intel®...
  • Page 41 B660M-STX Il est important de signaler que l’ o verclocking présente certains risques, incluant des modifi- cations du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’ o utils d’ o verclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système.
  • Page 42 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court- circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ».
  • Page 43 B660M-STX 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
  • Page 44 Embase de haut-parleur Veuillez brancher le haut-parleur Front_L- MONO du châssis sur cette embase. Front_L+ Front_R+ (SPEAKER1 à 4 broches) Front_R- (voir p.1, No. 6) Connecteurs Serial ATA3 Ces deux connecteurs SATA3 (voir p.2, No. 9 et 10) prennent en charge les câbles de données SATA pour les périphériques internes de Nom du...
  • Page 45 B660M-STX Prise audio Cette embase audio vous permet (AUDIO3 à 5 broches) de raccorder le câble audio pour Audio-R (voir p.1, No. 7) le casque. Audio-L Jack detect...
  • Page 46 1 Introduzione Congratulazioniii per l'acquisto della scheda madre B660M-STX. In questo manuale, i capitoli 1 e 2 contengono un'introduzione alla scheda madre e le guide di installazione passo passo. Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà...
  • Page 47 B660M-STX 1.2 Specifiche Piattaforma • Form Factor Mini-STX • Supporta processori 12 Generation Intel® Core (LGA1700) • Digi Power design • Potenza a 4 fasi • Supporta la tecnologia Intel® Hybrid • Supporta la tecnologia Intel® Turbo Boost Max 3.0 ®...
  • Page 48 • Supporta HDCP 2.3 con HDMI 2.1 compatibile TMDS e porte DisplayPort 1.4 Audio • Codec audio Realtek ALC269 • 1 x connettore cuffie/auricolare • 1 x MIC-In • 1 x connettore audio • LAN Gigabit 10/100/1000 Mb/s • Giga PHY Intel® I219V • Supporto WOL (Wake-On-LAN) • Supporta protezione da fulmini/scariche elettrostatiche • Supporto Energy Efficient Ethernet 802.3az...
  • Page 49 B660M-STX Archiviazi- • 2 x Connettori SATA3 6,0 Gb/s • 1 x socket Blazing M.2 (M2_1, key M), supporta la modalità di tipo 2280 PCIe Gen5x4 (128 Gb/s)* • 1 x socket Hyper M.2 (M2_2, key M), supporta la modalità di tipo 2280 PCIe Gen4x4 (64 Gb/s)* * Supporta la tecnologia Intel®...
  • Page 50 Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese.
  • Page 51 B660M-STX 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".
  • Page 52 1.4 Header e connettori su scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre. Header sul pannello del Collegare il tasto d'alimentazione, PLED+...
  • Page 53 B660M-STX Connettore altoparlante Collegare l'altoparlante dello Front_L- MONO chassis a questo header. Front_L+ Front_R+ (SPEAKER1 a 4 pin) Front_R- (vedere pag. 1, n. 6) Connettori Serial ATA3 Questi due connettori SATA3 (vedere pag. 2, n. 9 e 10) supportano i cavi dati SATA per dispositivi di archiviazione interna, con una velocità...
  • Page 54 Connettore audio Questo connettore audio permette (AUDIO3 a 5 pin) di collegare il cavo audio delle Audio-R (vedere pag. 1, n. 7) cuffie. Audio-L Jack detect...
  • Page 55 B660M-STX 1 Introducción Gracias por adquirir la placa base B660M-STX. En esta documentación, los capítulos 1 y 2 contienen la introducción de la placa base y las guías de instalación paso a paso. Ya que las especificaciones de la placa base y el software de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará...
  • Page 56 1.2 Especificaciones Plataforma • Factor de forma Mini-STX • Compatible con la 12 generación de procesadores Intel® Core (LGA1700) • Digi Power design • Diseño de 4 fases de alimentación • Compatible con la Tecnología Híbrido de Intel® • Admite tecnología Intel® Turbo Boost Max 3.0 ®...
  • Page 57 B660M-STX • Admite HDCP 2.3 con HDMI 2.1 compatible con TMDS y puertos DisplayPort 1.4 Audio • Códec de audio Realtek ALC269 • 1 x Conector para auriculares y auriculares con micrófono • 1 x Entrada de micrófono • 1 x Base de conexiones de audio • Gigabit LAN 10/100/1000 Mb/s...
  • Page 58 Almacenami- • 2 x conectores SATA3 de 6,0 Gb/s ento • 1 x Zócalo Blazing M.2 (M2_1, Clave M), compatible con el modo de tipo 2280 PCIe Generación 5 x 4 (128 Gb/s)* • 1 x Zócalo Hyper M.2 (M2_2, Clave M), compatible con el modo de tipo 2280 PCIe Generación 4 x 4 (64 Gb/s)* * Compatible con la Tecnología Optane de Intel®...
  • Page 59 B660M-STX Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herrami- entas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema.
  • Page 60 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”. Puente de borrado de Corto: Borrado de CMOS CMOS...
  • Page 61 B660M-STX 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.
  • Page 62 Base de conexiones del Conecte el altavoz del chasis a este Front_L- altavoz MONO cabezal. Front_L+ Front_R+ (SPEAKER1 de 4 contac- Front_R- tos) (consulte la pág. 1, nº 6) Conectores Serie ATA3 Estos dos conectores SATA3 (consulte la página 2, nº 9 admiten cables de datos y 10) SATA para dispositivos de...
  • Page 63 B660M-STX Conectores del ventilador Esta placa base contiene dos FAN_SPEED_CONTROL CPU_FAN_SPEED de la CPU conectores de ventilador (ven- FAN_VOLTAGE (CPU_FAN1 de 4 tilador silencioso) de CPU de contactos) 4 contactos. Si tiene pensando (consulte la pág. 1, nº 1) conectar un ventilador de CPU de 3 contactos, conéctelo al contacto...
  • Page 64 1 Введение Благодарим вас за приобретение системной платы B660M-STX. Разделы 1 и 2 настоящего документа содержат общие сведения о системной плате и пошаговые инструкции по установке. По причине обновления характеристик системной платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без...
  • Page 65 B660M-STX 1.2 Технические характеристики Платформа • Форм-фактор Mini-STX ЦП • Поддержка процессоров 12-го поколения Intel® Core (LGA 1700) • Digi Power design • Система питания 4 • Поддержка технологии Intel® Hybrid • Поддерживается технология Intel® Turbo Boost Max 3.0 ® Чипсет...
  • Page 66 • Поддержка HDCP 2.3 с разъемами, совместимыми с HDMI 2.1 TMDS, и DisplayPort 1.4 Звук • Аудиокодек Realtek ALC269 • 1 гнездо для наушников или гарнитуры • 1 микрофонный вход • 1 колодка звука • Gigabit Ethernet 10/100/1000 Мбит/с • Giga PHY Intel® I219V • Поддерживается...
  • Page 67 B660M-STX Запоминающие • 2 порта SATA3 6,0 Гбит/с устройства • Гнездо Blazing M.2 (M2_1, ключ M) с поддержкой режимов 2280 PCIe Gen5x4 (128 Гбит/с) х 1 шт.* • Гнездо Hyper M.2 (M2_2, ключ M) с поддержкой режимов 2280 PCIe Gen4x4 (64 Гбит/с) х 1 шт.* * Поддержка технологии Intel® Optane ** Поддержка...
  • Page 68 Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на...
  • Page 69 B660M-STX 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». Перемычка сброса Замкнута: Сброс настроек настроек CMOS CMOS 2-контактная (CLRCMOS1) Разомкнута: По умолчанию перемычка (см. стр. 1, № 3) CLRCMOS1 используется...
  • Page 70 1.4 Колодки и разъемы, расположенные на системной плате Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы. Колодка системной Подключите...
  • Page 71 B660M-STX Колодка Предназначена для Front_L- монофонического подключения динамика Front_L+ громкоговорителя корпуса. Front_R+ Front_R- (4-контакта, SPEAKER1) (см. стр. 1, № 6) Разъемы Serial ATA3 Эти два разъема SATA3 (см. стр. 2, № 9 и 10) предназначены для подключения кабелей SATA внутренних запоминающих...
  • Page 72 Колодка звука Эта аудиоколодка дает (5-контактный, возможность подключить Audio-R AUDIO3) аудиокабель к гарнитуре. Audio-L Jack detect (см. стр. 1, № 7)
  • Page 73 B660M-STX 1 Introdução Obrigado por comprar a placa mãe B660M-STX. Nesta documentação, Capítulo 1 e 2 contém a introdução da placa-mãe e guias de instalação passo a passo. Como as especificações da placa-mãe e do software do BIOS podem ser atualizadas, o conteúdo desta documentação estará...
  • Page 74 1.2 Especificações Plataforma • Formato Mini-STX • Suportas Processadores 12 Gen Intel® Core (LGA1700) • Digi Power design • Design com 4 fases de alimentação • Suporta Tecnologia Híbrida Intel® • Suporta Tecnologia Intel® Turbo Boost Max 3.0 ® Chipset • Intel B660 Memória...
  • Page 75 B660M-STX • Obsługa HDCP 2.3 przy zgodności z HDMI 2.1 TMDS i porty DisplayPort 1.4 Áudio • Codec de Áudio Realtek ALC269 • 1 x Entrada de Fone de ouvido • 1 x Entrada de MIC • 1 x Conector de Áudio • LAN Gigabit a 10/100/1000 Mb/s...
  • Page 76 Armazena- • 2 x Conectores SATA3 6,0 Gb/s mento • 1 x Blazing Soquete M.2 (M2_1, Chave M), suporta modo tipo 2280 PCIe Gen5x4 (128 Gb/s)* • 1 x Hyper Soquete M.2 (M2_2, Chave M), suporta modo tipo 2280 PCIe Gen4x4 (64 Gb/s)* * Suporta tecnologia Intel®...
  • Page 77 B660M-STX Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferra- mentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema.
  • Page 78 1.3 Configuração dos jumpers A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". Apagar o Jumper CMOS Curto: Apagar CMOS (CLRCMOS1)
  • Page 79 B660M-STX 1.4 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe. Suporte do painel de siste- Ligue o botão de alimentação,...
  • Page 80 Cabeçote do Alto-Falante Por favor, conecte o alto-falante Front_L- MONO do chassi a este suporte. Front_L+ Front_R+ (SPEAKER1 de 4 pinos) Front_R- (ver p.1, N.º 6) Conectores série ATA3 Estes dois conectores SATA3 (ver p.2, N.º 9 e 10) suportam cabos de dados SATA para dispositivos de armazenamento interno com uma Nome do...
  • Page 81 B660M-STX Conector de Áudio Este conector de Áudio permite (AUDIO3 de 5 pinos) que você conecte o cabo de áudio Audio-R (ver p.1, N.º 7) ao fne de ouvido. Audio-L Jack detect...
  • Page 82 1 Wprowadzenie Dziękujemy za zakup płyty głównej B660M-STX. W niniejszej dokumentacji, rozdziały 1 i 2 zawierają wprowadzenie do płyty głównej oraz przewodnik instalacji krok po kroku. Ponieważ specyfikacje płyty głównej i oprogramowanie BIOS mogą zostać zaktualizowane, zawartość tej dokumentacji może zostać zmieniona bez powiadomienia.
  • Page 83 B660M-STX 1.2 Specyfikacje Platforma • Współczynnik kształtu Mini-STX -tej • Obsługa 12 generacji procesorów Intel® Core (LGA1700) • Digi Power design • Sekcja zasilania 4 Power Phase Design • Obsługa technologii Intel® Hybrid • Obsługa technologii Intel® Turbo Boost Max 3.0 ®...
  • Page 84 • Obsługa HDCP 2.3 przy zgodności z HDMI 2.1 TMDS i porty DisplayPort 1.4 Audio • Realtek ALC269 Audio Codec • 1 x gniazdo słuchawek/zestawu słuchawkowego • 1 x MIC-In • 1 x złącze główkowe dźwięku • Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel®...
  • Page 85 B660M-STX Przechowy- • 2 x złącza SATA3 6,0 Gb/s wanie • 1 x Blazing M.2 Socket (M2_1, Key M), z obsługą trybu 2280 PCIe Gen5x4 (128 Gb/s)* • 1 x Hyper M.2 Socket (M2_2, Key M), z obsługą trybu 2280 PCIe Gen4x4 (64 Gb/s)* * Obsługa technologii Intel®...
  • Page 86 Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych firm. Przetaktowywanie może wpływać na stabilność systemu lub nawet powodować uszkodzenie komponentów i urządzeń systemu. Powinno to zostać zrobione na własne ryzyko i koszt.
  • Page 87 B660M-STX 1.3 Ustawienia zworek Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”. Zworka usuwania danych Zwarcie: Usunięcie danych z z pamięci CMOS pamięci CMOS...
  • Page 88 1.4 Wbudowane złącza główkowe i inne złącza Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej. Złącze główkowe na pane- Do tego złącza główkowego PLED+ PLED-...
  • Page 89 B660M-STX Złącze główkowe Podłącz to tego złącza Front_L- głośnika MONO główkowego głośnik obudowy. Front_L+ Front_R+ (4-pinowe SPEAKER1) Front_R- (sprawdź s.1, Nr 6) Złącza Serial ATA3 Te dwa złącza SATA3 obsługują (sprawdź p.2, Nr 9 i 10) kable danych SATA dla wewnętrznych urządzeń...
  • Page 90 Złącze główkowe dźwięku Złącze główkowe dźwięku umożli- (5-pinowe AUDIO3) wia podłączenie kabla audio Audio-R (sprawdź s.1, Nr 7) słuchawek. Audio-L Jack detect...
  • Page 91 B660M-STX 1 개요 B660M-STX 마더보드를 구입해 주셔서 감사합니다 . 이 문서에서 1 장과 2 장에 서는 마더보드를 소개하고 단계적 설치 지침을 설명합니다 . 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 .
  • Page 92 1.2 규격 • Mini-STX 폼 팩터 플랫폼 • 12 세대 Intel® Core 프로세서 지원 (LGA1700) • Digi Power design • 4 개 전원 위상 구조 • Intel® Hybrid 기술 지원 • Intel® Turbo Boost Max Technology 3.0 지원 ® • Intel B660 칩세트...
  • Page 93 B660M-STX • Realtek ALC269 오디오 코덱 오디오 • 헤드폰 / 헤드셋 잭 1 개 • 마이크 입력 1 개 • 오디오 헤더 1 개 • Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel® I219V • Wake-On-LAN 지원 • 번개 /ESD 보호 지원...
  • Page 94 RAID • SATA 저장 장치용 RAID 0 및 RAID 1 지원 • CPU 팬 커넥터 (2 x 4 핀 ) 2 개 커넥터 • 내부 스피커 헤더 1 개 • 전면 패널 헤더 1 개 • USB 2.0 헤더 1 개 (USB 2.0 포트 2 개 지원 ) (ESD 보호 지원 ) •...
  • Page 95 B660M-STX Mini-STX 섀시 지원 목록 벤더 모델 SilverStone Technology Inc. VT01S AKasa A-STX04-A1B / A-STX04-M1B...
  • Page 96 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . Clear CMOS 점퍼 단락 : Clear CMOS (CLRCMOS1) 단선 : 기본값 (1 페이지 , 3 번 항목 참 2 핀...
  • Page 97 B660M-STX 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩 니다 . 섀시의 전원 버튼 , 리셋 버튼 , 시스템 패널 헤더...
  • Page 98 모노 스피커 헤더 섀시 스피커를 이 헤더에 연결 Front_L- 하십시오 . (4 핀 SPEAKER1) Front_L+ Front_R+ (1 페이지 , 6 번 항목 참 Front_R- 조 ) 시리얼 ATA3 커넥터 이들 두 개의 SATA3 커넥터는 (2 페이지 , 9 및 10 번 항 최대...
  • Page 99 B660M-STX 오디오 헤더 이 오디오 헤더로 헤드폰용 오 (5 핀 AUDIO3) 디오 케이블에 연결할 수 있습 Audio-R (1 페이지 , 7 번 항목 참 니다 . Audio-L Jack detect 조 )
  • Page 100 トールガイ ドが記載されています。 マザーボードの仕様と BIOS ソフトウェアは更新されるこ とがあるため、 このマニュアル の内容は予告なしに変更するこ とがあります。 1.1 パッケージの内容 • B660M-STX マザーボード （ミニ STX フォームファクター） • B660M-STX クイックインストールガイ ド • 1 x I/O パネルシールド • 2 x シリアル ATA (SATA) データ （電源ケーブル付属） （ オプション） • 2 x M.2 ソケッ ト用ねじ (M2*2) （オプション）...
  • Page 101 B660M-STX 1.2 仕様 • ミニ STX フォームファクター プラッ トフォー ム • 第 12 世代 Intel® Core プロセッサ (LGA1700) に対応 • デジタル電源設計 • 4 電源フェーズ設計 • Intel® Hybrid テク ノロジーに対応 • Intel® ターボブースト Max テク ノロジー 3.0 に対応 ® チップセッ ト...
  • Page 102 • HDMI 2.1 TMDS 互換および DisplayPort 1.4 ポートで HDCP 2.3 をサポートします • Realtek ALC269 オーディオコーデック オーディオ • 1 x ヘッ ドフォン / ヘッ ドセッ トジャック • 1 x マイク入力 • 1 x オーディオヘッダー • ギガビッ ト LAN 10/100/1000 Mb/s • ギガ PHY Intel® I219V •...
  • Page 103 B660M-STX • 2 x SATA3 6.0 Gb/s コネクタ ス トレージ • 1 x Blazing M.2 ソケッ ト (M2_1、 キー M)、 タイプ 2280 PCIe Gen5x4 (128 Gb/s) モードに対応 * • 1 x Hyper M.2 ソケッ ト (M2_2、 キー M)、 タイプ 2280 PCIe Gen4x4 (64 Gb/s) モードに対応...
  • Page 104 BIOS 設定の調整、 アンタイ ドオーバークロックテク ノロジーの適用、 サードパーティのオー バークロックツールの使用などを含む、 オーバークロックには、 一定のリスクを伴います のでご注意く ださい。 オーバークロックするとシステムが不安定になったり、 システムの コンポーネントやデバイスが破損するこ とがあります。 ご自分の責任で行ってく ださい。 弊社では、 オーバークロックによる破損の責任は負いかねますのでご了承く ださい。 ミニ STX シャーシサポートリスト ベンダー モデル SilverStone Technology Inc. VT01S AKasa A-STX04-A1B / A-STX04-M1B...
  • Page 105 B660M-STX 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピ ンに被さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被 さっていない場合には、 ジャンパーは 「オープン」 です。 CMOS クリアジャンパー ショート ： CMOS のク リア オープン : デフォルト (CLRCMOS1) 2 ピンジャンパー （p.1、 No. 3 参照） CLRCMOS1 は、 CMOS のデータをクリアするこ とができます。 CMOS のデータには、 システムパスワード、 日付、 時間、 システム設定パラメーターなどのシステム設定情...
  • Page 106 1.4 オンボードのヘッダーとコネクタ オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネクタ にはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクタにジャンパー キャップを被せると、 マザーボードに物理損傷が起こるこ とがあります。 システムパネルヘッダー 電源ボタンを接続し、 ボタンを PLED+ PLED- （9 ピン PANEL1） リセッ トし、 下記のピン割り当て PWRBTN# （p.1、 No. 4 参照） に従って、 シャーシのシステムス テータス表示ランプをこのヘッ RESET# ダーにセッ トします。 ケーブルを HDLED- 接続するときには、 ピンの＋と− HDLED+ に気をつけてく ださい。 PWRBTN （電源ボタン） ： シャーシ前面パネルの電源ボタンに接続してく...
  • Page 107 B660M-STX MONO スピーカーヘッ シャーシスピーカーはこのヘッ Front_L- ダー ダーに接続してく ださい。 Front_L+ Front_R+ （4 ピン SPEAKER1） Front_R- （p.1、 No. 6 参照） シリアル ATA3 コネクタ これら 2 つの SATA3 コネクター （p.2、 No. 9 と 10 参照） は、 最高 6.0 Gb/s のデータ転送 速度で内部ストレージデバイス 用の SATA データケーブルをサ...
  • Page 108 オーディオヘッダー このオーディオヘッダーを使用 (5 ピンオーディオ 3) して、 ヘッ ドフォン用オーディオ Audio-R （p.1、 No. 7 参照） ケーブルを接続できます。 Audio-L Jack detect...
  • Page 109 B660M-STX 1 简介 感谢您购买 B660M-STX 主板。 在本文档中，第 1 章和第 2 章介绍主板并详细 介绍如何安装它。 由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不 另行通知。 1.1 包装清单 • B660M-STX 主板（Mini-STX 规格尺寸） • B660M-STX 快速安装指南 • 1 x I/O 面板 • 2 x 串行 ATA (SATA) 数据电源线（选购） • 2 x 螺丝（供 M.2 插口使用，M2*2）（选购）...
  • Page 110 1.2 规格 平台 • Mini-STX 规格尺寸 • 支持第 12 代 Intel® Core 处理器 (LGA1700) • Digi Power design • 4 电源相设计 • 支持 Intel® Hybrid Technology • 支持 Intel® Turbo Boost Max Technology 3.0 ® 芯片集 • Intel B660 内存 •...
  • Page 111 B660M-STX • 支持 HDCP 2.3 及兼容 TMDS 的 HDMI 2.1 以及 DisplayPort 1.4 端口 音频 • Realtek ALC269 音频编解码器 • 1 x 耳机插孔 • 1 x 麦克风输入 • 1 x 音频接脚 • Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel® I219V •...
  • Page 112 存储 • 2 x SATA3 6.0 Gb/s 接口 • 1 x Blazing M.2 接口（M2_1，Key M）, 支持类型 2280 PCIe Gen5x4 (128 Gb/s) 模式 * • 1 x 超级 M.2 接口（M2_2，Key M）, 支持类型 2280 PCIe Gen4x4 (64 Gb/s) 模式 * * 支持 Intel® Optane Technology ** 支持...
  • Page 113 B660M-STX 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用 第三方超频工具。 超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成 损坏。 执行这项工作您应自担风险和费用。 我们对由于超频而造成的损坏概不负责。 Mini-STX 机箱支持列表 供应商 型号 SilverStone Technology Inc. VT01S AKasa A-STX04-A1B / A-STX04-M1B...
  • Page 114 1.3 跳线设置 此图显示如何设置跳线。 将跳线帽装到这些针脚上时，跳线 “短接”。 如果 这些针脚上没有装跳线帽，跳线 “开路”。 清除 CMOS 跳线 短接 : 清除 CMOS (CLRCMOS1) 开路 : 默认 （见第 1 页，第 3 个） 2 针跳线 CLRCMOS1 允许您清除 CMOS 中的数据。 CMOS 中的数据包括系统设置信息，如 系统密码、日期、时间和系统设置参数。 要清除和重置系统参数为默认设置，请关 闭计算机，拔下电源线插头，然后使用跳线帽短接 CLRCMOS1 上的针脚 3 秒。 请 记住在清除...
  • Page 115 B660M-STX 1.4 板载接脚和接口 板载接脚和接口不是跳线。 不要将跳线帽装到这些接脚和接口上。 将跳线帽装到这 些接脚和接口上将会对主板造成永久性损坏。 PLED+ 系统面板接头 按照下面的针脚分配，将机箱 PLED- PWRBTN# (9 针 PANEL1) 上的电源按钮、重置按钮和系 （见第 1 页， 第 4 个） 统状态指示灯连接到此接脚。 在连接线缆前请记下正负针 RESET# 脚。 HDLED- HDLED+ PWRBTN（电源按钮）: 连接到机箱前面板上的电源按钮。 您可以配置使用电源按钮关闭系统的方式。 RESET（重置按钮）: 连接到机箱前面板上的重置按钮。 如果计算机死机，无法执行正常重新启动，按重 置按钮重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。 系统操作操作时，此 LED 亮起。 系统处在...
  • Page 116 单声道扬声器接口 请将机箱扬声器连接到此接 Front_L- 头。 (4 针 SPEAKER1) Front_L+ Front_R+ （见第 1 页， 第 6 个） Front_R- 串行 ATA3 接口 这两个 SATA3 接口支持最高 6.0 （见第 2 页，第 9 和 10 Gb/s 数据传输速率的内部存储 设备的 SATA 数据线。 个） *SATA3 接口支持 2.5 英寸硬盘 针脚 信号名称...
  • Page 117 B660M-STX 音频接脚 此音频插脚允许连接耳机音频 (5- 针 AUDIO3) 线。 Audio-R （见第 1 页，第 7 个） Audio-L Jack detect...
  • Page 118 电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。 图一 有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格 及说明。 有害物质或元素 部件名称 铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 及电子组件 外部信号连 接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准 规定的限量要求，然该部件仍符合欧盟指令...
  • Page 119 B660M-STX 1 簡介 感謝您購買華擎 B660M-STX 主機板。 在本文件中，第 1 章及第 2 章包含主機 板的簡介及逐步安裝指南。 由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。 1.1 包裝內容 • B660M-STX 主機板 (Mini-STX 尺寸 ) • B660M-STX 快速安裝指南 • 1 x I/O 面板外罩 • 2 x Serial ATA (SATA) 資料及電源纜線（選用） • 2 x 螺絲（適用於 M.2 插座）（M2*2）（選用）...
  • Page 120 1.2 規格 • Mini-STX 尺寸 平台 • 支援第 12 代 Intel® Core 處理器 (LGA1700) • Digi Power design • 4 電源相位設計 • 支援 Intel® 混合技術 • 支援 Intel® Turbo Boost Max 技術 3.0 ® • Intel B660 晶片組 • 雙通道 DDR4 記憶體技術 記憶體...
  • Page 121 B660M-STX • 支援 HDCP 2.3，具 HDMI 2.1 TMDS 相容性和 DisplayPort 1.4 連接埠 • Realtek ALC269 音訊轉碼器 音訊 • 1 x 耳機 / 耳機組插孔 • 1 x MIC 輸入 • 1 x 音訊排針 • Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel® I219V •...
  • Page 122 • 2 x SATA3 6.0 Gb/s 接頭 儲存裝置 • 1 x Blazing M.2 插座（M2_1，Key M），支援 2280 型 PCIe Gen5x4 (128 Gb/s) 模式 * • 1 x Hyper M.2 插座（M2_2，Key M），支援 2280 型 PCIe Gen4x4 (64 Gb/s) 模式 * * 支援 Intel® Optane 技術...
  • Page 123 B660M-STX 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自 由超頻技術或使用協力廠商的超頻工具。 超頻可能會影響您系統的穩定性，或者甚 至會對您系統的元件及裝置造成傷害。 您應自行負擔超頻風險及成本。 我們對於因 超頻所造成的可能損害概不負責。 Mini-STX 機殼支援清單 廠商 型號 SilverStone Technology Inc. VT01S AKasa A-STX04-A1B / A-STX04-M1B...
  • Page 124 1.3 跳線設定 圖例顯示設定跳線的方式。 當跳線帽套在針腳上時，該跳線為「短路」。 若 沒有跳線帽套在針腳上，該跳線為「開啟」。 清除 CMOS 跳線 短路： 清除 CMOS (CLRCMOS1) 開啟： 預設 （請參閱第 1 頁，編號 2-pin 跳線 3） 您可利用 CLRCMOS1 清除 CMOS 中的資料。 CMOS 中的資料包含系統設定資訊， 如系統密碼、日期、時間及系統設定參數。 若要清除並重設系統參數為預設設定， 請先關閉電腦電源及拔下電源線，然後使用跳線蓋讓 CLRCMOS1 上的針腳短路約 3 秒。 請牢記，務必在清除 CMOS 後取下跳線蓋。 若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除...
  • Page 125 B660M-STX 1.4 板載排針及接頭 板載排針及接頭都不是跳線。 請勿將跳線帽套在這些排針及接頭上。 將跳線帽套在 排針及接頭上，將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排列將機殼 PLED+ PLED- (9-pin PANEL1) PWRBTN# 上的電源按鈕、重設按鈕及系 （請參閱第 1 頁， 編號 統狀態指示燈連接至此排針。 4） 在連接纜線之前請注意正負針 RESET# 腳。 HDLED- HDLED+ PWRBTN ( 電源按鈕 )： 連接至機殼前面板上的電源按鈕。 您可設定使用電源按鈕關閉系統電源的方式。 RESET ( 重設按鈕 )： 接至機殼前面板上的重設按鈕。 若電腦當機且無法執行正常重新啟動，按下重設按 鈕即可重新啟動電腦。 PLED ( 系統電源 LED)：...
  • Page 126 單聲道喇叭排針 請將機殼喇叭連接至此排針。 Front_L- (4-pin SPEAKER1) Front_L+ Front_R+ （請參閱第 1 頁， 編號 Front_R- 6） Serial ATA3 接頭 這兩組 SATA3 接頭皆支援內部 （請參閱第 2 頁，編號 9 儲存裝置的 SATA 資料纜線， 與 10） 最高可達 6.0 Gb/s 資料傳輸率。 *SATA3 接頭支援 2.5 英寸硬 訊號名稱 訊號名稱 碟 (+5V)，不支援 3.5 英寸硬碟 (+12V) LVDS_TX+ LVDS_TX-...
  • Page 127 B660M-STX 音訊排針 此音訊排針可讓您連接耳機的 (5-pin AUDIO3) 音訊纜線。 Audio-R （請參閱第 1 頁，編號 Audio-L Jack detect 7）...
  • Page 128 Spesifikasi Platform • Bentuk dan Ukuran Mini-STX • Mendukung Prosesor Intel® Core Gen ke-12 (LGA1700) • Desain Digi Power • Desain 4 Fase Daya • Mendukung Teknologi Intel® Hybrid • Mendukung Teknologi Intel® Turbo Boost Max 3.0 ® Chipset • Intel B660 Memori • Teknologi Memori DDR4 Dua Saluran...
  • Page 129 B660M-STX • Mendukung HDCP 2.3 dengan Port HDMI 2.1 yang Kompatibel dengan TMDS dan DisplayPort 1.4 Audio • Codec Audio Realtek ALC269 • 1 x Soket Headphone/Headset • 1 x MIC-In • 1 x Header Audio • Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel®...
  • Page 130 Penyimpanan • 2 x Konektor SATA3 6,0 Gb/s • 1 x Soket Blazing M.2 (M2_1, Key M), mendukung PCIe tipe 2280 mode Gen5x4 (128 Gb/s)* • 1 x Soket Hyper M.2 (M2_2, Key M), mendukung PCIe tipe 2280 mode Gen4x4 (64 Gb/s)* * Mendukung Teknologi Intel®...
  • Page 131 B660M-STX Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat bantu overclocking pihak ketiga. Overclocking dapat mempengaruhi stabilitas sistem, atau bahkan mengakibatkan kerusakan komponen dan perangkat sistem. Risiko dan biaya apa pun menjadi tanggungan Anda.
  • Page 132 DECLARATION OF CONFORMITY Per FCC Part 2 Section 2.1077(a) Responsible Party Name: ASRock Incorporation Address: 13848 Magnolia Ave, Chino, CA91710 Phone/Fax No: +1-909-590-8308/+1-909-590-1026 hereby declares that the product Product Name : Motherboard B660M-STX Model Number : Conforms to the following speci cations:...
  • Page 133 EU Declaration of Conformity For the following equipment: Motherboard (Product Name) B660M-STX (Model Designation / Trade Name) EMC Directive – 2014/30/EU EN 55032: 2015 / A11: 2020, EN 55035: 2017 / A11: 2020 EN IEC 61000-3-2: 2019, EN 61000-3-3: 2013...
