Page 2: Table Of Contents
目录/INDEX 一、安装说明/INSTALLATION GUIDE ........1 二、接线图/WIRING DIAGRAM .......... 3 三、调整/ADJUSTMENTS ..........5 四、零件图/PARTS LIST ..........6 五、操作说明/ OPERATION GUIDE ........13 1、操作面板说明 ............13 2、操作说明 .............. 14 单段工程 ..............14 手动换段范围选择 ............15 自动换段 ..............15 返回工作界面 ..............15 组数调整 ..............15 松带值操作说明... -
Page 3: 一、安装说明/Installation Guide

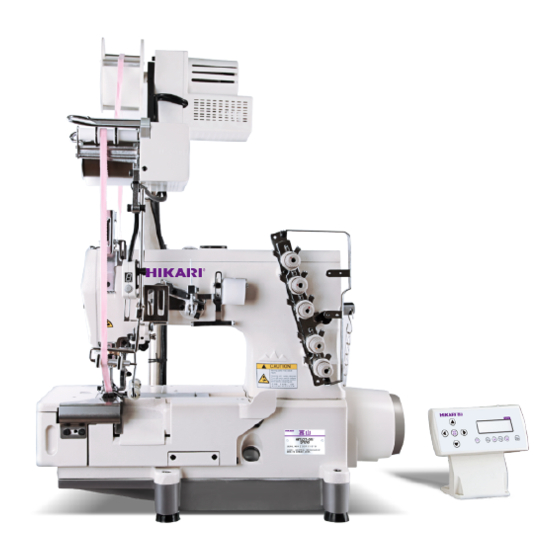

一、安装说明/INSTALLATION GUIDE SP09A-MUU 系列组合图 THE ASSEMBLE DIAGRAM FOR SP09A-MUU SERIES... - Page 4 SP09B-MUU 系列组合图 THE ASSEMBLE DIAGRAM FOR SP09B-MUU SERIES...
-
Page 5: 二、接线图/Wiring Diagram
二、接线图/WIRING DIAGRAM SP09A-MUU 主体 MAIN BODY FOR SP09B-MUU SP09B-MUU 主体 MAIN BODY FOR SP09B-MUU ① 手动换段显示开关 LFS ②膝动换段开关 KS ③信号线/SIGNAL LINE ⑥电源线/POWER LINE LED+FINGER SWITCH KNEE SWITCH ⑦总电源开关 SP09-0J（选配件） SP09-52(选配件) - Page 6 ④控制面板 ⑤ 无张力开关 E9 ⑧无张力开关 E6-1 ⑨计数器线 人字车专用 饰缝车、包缝车专用 CONTROL PANEL SYNCHRONIZER （选配件） （选配件） （富山伺服电控专用） X-SP09-3 附件列表（选配件，可不选） 代号 名称 功能（Function） 附图(Picture) （CODE） （NAME） 安装该装置用户能够使用手 手动换段 动换段 20001895 显示开关 调整松紧度，并能够通过数码 管显示当前段数 安装该装置能够使用膝盖换 膝动换段 段 30016851 开关 调整松紧度 （E6-1 钸缝车， 包缝车用） 安 装该装置，送带能够与包缝机...
-
Page 7: 三、调整/Adjustments
三、调整/ADJUSTMENTS 松紧带左右偏差调整 Adjustment for tape sliding over the roller 压带轮偏心轴可调整松紧带送带左右的偏差 Adjust Eccentric Shaft of Pinch Roller can let the tape to go the right or left side. 1、调整松紧带往左边/Adjust to the left side 2、调整松紧带往右边/Adjust to the right side 归零校正 0kg CALIBRATION 以下情况须要做归零校正: 注意：... -
Page 8: 四、零件图/Parts List
四、零件图/PARTS LIST SP09A-MUU 系列零件图 PARTS LIST FOR SP09A-MUU SERIS... - Page 9 SP09A-MUU 系列零件列表 序号 数量 图号（PART. NO） 名称(NAME) （REF.NO） (Qty) 20-4291032-3 十字槽盘头自攻螺钉 ST2.9*9.5 SP09-41 抖带轮盖 SP09-69 抖带轮三角架不锈钢板 SP09-68 抖带轮三角架 SP09-40 抖带轮 01-805000514-1 内六角凹端紧定螺钉 M5*5 01-505001624-1 内六角圆柱头螺钉 M5*16 SP09-13 延伸杆 SP09-55 橡胶垫 SP09-14 螺纹销 SP09-15 销杆 SP09-39 弹圈 01-505000824-01 内六角圆柱头螺钉 M5*8 SP09-34 电源外壳下...
- Page 10 SP09-54 铜柱 01-103000421-1 一字槽沉头螺钉 M3*4 SP09-01 基板 01-804000414-1 内六角凹端紧定螺钉 M4*4 SP09-12 保护柱杆 SP09-06 张力感知滚轮护片 SP09-04 挡操作杆销 SP09-05 柱杆 SP09-07 悬臂 SP09-47 垫圈 SP09-46 垫圈 SP09-11 操作杆销 SP09-09 操作杆 SP09-30 送带轮组件 SP09-23 转臂 14-MF148-2Z 轴承（压带轮用） SP09-08 压布轮轴 10-0740812-1 挡圈（压带轮用） SP09-24 压带轮 SP09-25 保护架支座...
- Page 11 SP09B-MUU 系列零件图 PARTS LIST FOR SP09B-MUU SERIS...
- Page 12 SP09B-MUU 系列零件列表 序号 图号（PART. NO） 名称(NAME) 数量(Qty) （REF.NO） 01-504001624-1 内六角圆柱头螺钉 M4*16 01-506001624-1 内六角圆柱头螺钉 M6*16 SP09-21 固定架 X-SP09-12 无张力开关连接线 X-SP09-15 计数送转接线 18-403000823-3 三件组合十字一字盘头螺钉 M3*8 SP09-72 送带机壳 SP09-77 铜柱 M3*20+6 SP09-04 挡操作杆销 14-MF126-2Z 轴承(操作杆用） SP09-26 弹簧 03-604000320-3 六角螺母 M4*3.2 SP09-89 限位块 SP09-47 垫圈...
- Page 13 MO-SP09Z-50/01 步进电机 SP09-54 铜柱 E-SP09-08 系统接口板组件 E-SP09-02 步进电机控制板组件 SP09-54 铜柱 SP09-01 基板 20-4291932-3 ST2.9*19 自攻螺钉 20-4291032-3 ST2.9*9.5 自攻螺钉 03-603000240-3 六角螺母 M3 E-SP09-07 开关电源板组件 M0-SP09Z-04/02 散热风扇 MO-SP09Z-06/02 同步电机 SP09-14 螺纹销 SP09-13 延伸杆 SP09-15 销杆 SP09-41 抖带轮盖 SP09-40 抖带轮 SP09-68 抖带轮三角架 SP09-69 抖带轮三角架不锈钢板...
- Page 14 操作面板与支架零件列表 项目 （Pro.No） 图号（PART. 数量 名称(NAME) NO） （Qty） SP09-49 面板贴面 CP01-06-A00 液晶保护壳 CP01-02-A00 操作面板前盖 CP01-05-A00 指示灯盖 E-SP09-04 操作面板电路板组件 20-4290832-3 十字槽盘头自攻螺钉 CP01-03-A00 操作面板后盖 SP09-44 台板面板支架板 20-4291032-3 十字槽盘头自攻螺钉 CP01-04-A00 引线扣盖 18-404001023-3 三件组合十字一字盘头螺钉 M4*10 X-SP09-11 操作面板连接线/01 01-506001224-1 内六角圆柱头螺钉 M6*12 01-506001024-1 内六角圆柱头螺钉 M6*10 05-064161200-1 平垫片...
-
Page 15: 五、操作说明/ Operation Guide
导带连杆 连接套（图号：SP09-84） 内六角凹端紧定螺钉 M4*4（图号：01-804000414-01） 支承座（SAP：30025622） 立柱（SAP：30025623） 活动支架（SAP：30025624） 横梁（SAP：30025625） 横竖支圆柱（SAP：30025626） E8 夹座组 橡胶塞（30006089） 【内六角槽圆柱头螺钉】M6×16（SAP：30005200） 【六角螺母】M6×5（SAP：30005585） 【内六角槽圆柱头螺钉】M6×25（SAP：30005204） 【内六角槽无帽凹端螺钉】M8×10（SAP：30005363） 五、操作说明/ OPERATION GUIDE 1、操作面板说明 符号说明: 闪烁标志，表示其值处于可修改状态。 松紧度大小显示。... -
Page 16: 2、操作说明
视窗中词语含义说明: 1.段数：显示当前有效段号，共 8 段，范围 1~8。 2.送料：显示当前段松紧度设定值, 范围 999~1。 3.针数：显示当前段在自动换段功能中的开或关及设定的针数，范围 1~999。 4.当前组:显示记忆组数。 5.灵敏：显示当前段灵敏度。 按键功能使用说明 选择键: 工程的选择及特殊功能的设定. 1． +,-键 :更改各项功能设定值. ：调整当前有效组数. ：启动自动换段功能. ：手动返回送料模式界面. ：进入特殊功能模式. ：进入针数设定模式，选择当前段在自动换段中的开或关. ：进入灵敏度调整模式. ：设定松紧带值. 2、操作说明 单段工程 段数： 例：调整第 2 段工程送料值为 800 送料 ： 1、 段数： 送料 ：... -
Page 17: 手动换段范围选择
手动换段范围选择 例:选 1，2，3 工程为手动换段（换段数码 管和膝控开关） 进入特殊功能 1、 手动换段范围选择 2、 自动换段 段数： 送料 ： 例：选 1，2，3 工程为自动换段(计数器连接线需要 与电控箱相连,或另配编码器) 段数： 1、按照单段工程设置好各段 针数 ： STITCH 切换至针数设定模式 2、 从 1 到 3 设置各段针数 3、 段数： 针数 ： 段 3 针数开（设置段 3 针数开，1、2、3 段 4、 针数就全开了）... -
Page 18: 松带值操作说明
松带值操作说明 进入松带调整模式 1、 调整大小 2、 作用 若在缝制过程中 希望松紧带自然松开 , 根据不同的松紧带,会需要调整自然伸开的 程度。 灵敏度调整说明 进入灵敏度调整模式 1、 调整灵敏度 2、 作用 在停止车缝时， 驱动轮及松紧带不停的前后颤动 需适当减小灵敏度数值 直至不再 明 显 抖 动 为 止 。 但 要 注 意 灵 敏 度 过 小 会 影 响 尺 寸 准 确 度 因... -
Page 19: 恢复出厂设置
进入特殊功能 1、 切换至 7 2、 输入密码值 3、 恢复出厂设置 7： 密码 进入特殊功能 1、 7： 切换至 7 2、 密码 输入密码值 3、 9： 切换至参数 9 4、 恢复出厂 5、 按下 ,松开，然后等待几秒，直到显示_OK_ 9： 恢复出厂 卡带灵敏度 密码 进入特殊功能 1、 切换至 7 2、 7： 输入密码值 3、 密码 切换至参数... -
Page 20: 3、特殊功能及用户权限
3、特殊功能及用户权限 特殊功能 用户权限 0 手动换段 1 归零校正 2 背光亮度 3 面板软件版本 普通用户 4 面板硬件版本 5 系统软件版本 中级用户 6 系统硬件版本 7 用户密码 8 语言选择 超级用户 9 恢复出厂 10 报警选择 11 Press 16 P_Uk 17 卡带灵敏度... -
Page 21: Control Panel Instructions
1.Control panel instructions Signal description: The value can be modified when the value is flashing. This signal displays degree of tightness. Words instructions in the display 1.Sec： Indicate current section ,range from 1 to 8. 2.Feed： Indicate the value of current section feed,range from 999 to 1. 3.Stch：Indicate that current section is on or off in auto switch section function,and the setting value of stitches range from 1 to 999. -
Page 22: Operation Instructions
Instructions of keys FUNCTION SETTING:Use these keys to select section and set special functions. +,-KEY : Use the +,-key to modify all settings. : Use this key to memorize program. ：Start up auto switch section function . ：Return working interface. ：... -
Page 23: Manual Change
Manual change Example:Select 1,2,3 as manual change （finger switch or knee switch） 1、 Enter special function ２、 Adjust the range. Auto-section change Sec： Example：Select 1,2,3 as auto-section change(Optional Feed ： stitch counter-SY required) 1、Set each section’ parameter according to Single Section Sec：... -
Page 24: Mode Operation
Mode operation Mode: 1、 Enter 2、 Decrease or increase sewing mode. Mode: Free tape operation 1、 Enter 2、 Decrease or increase Function : it can adjust the settings according to the different tap . Sensitivity adjustment Sec: 1、 enter Sens: 2、... -
Page 25: Input Password
3、 Adjust the value of brightness Input password 7： password 1、 Enter special function 2、 To 7 7： 3、 Input password password 7： Restore factory-setting password 1、 Enter special function 7： 2、 To 7 password 3、 Input password 9： 4、 To 9 Restore 5、... -
Page 26: Special Functions And Purview
3.Special functions and purview Special functions Purview 0 Sec Range 1 0kg cat(calibration) 2 Back Light 3 PSV(Panel software version) Ordinary user 4 PHV(Panel hardware version) 5 SSV(System software version) Intermediate user 6 SHV(System hardware version) 7 Password 8 Langue Super user 9 Reset... - Page 27 故障排除/TROUBLE SHOOTING 序号 故障码 问题现象 原因 对策 Symptom Cause Solution 1.电源未接好 1.参照图示接线图，连接好各连接线，打开总电源 送带机无动作 2.连接线未接好 开关 面板屏幕无显示， 1.面板线缆未连接好， 或线缆损坏 1.连接好电缆 面板电源指示灯不亮 2.面板电路故障 2.通知维修人员更换维修 车缝停止时,送带轮 1.灵敏度过高 1.参照"灵敏度调整说明"调整 振动不停 2.压带轮偏心轴不合适 2.参照"松紧带左右偏调整"调整 车缝时,抖带电控箱 1.橡胶垫 9 压的过紧,未起到减振 1.稍稍松下延伸杆锁定镙钉 振动过大 效果 车缝时,送带电控箱 1.固定架对应的橡胶垫过紧,未起 1.稍稍松下固定架锁定镙钉 振动过大 到减振效果 1.在电机无明显振动的情况下，尽可能高的提高灵...
- Page 28 计数器线图如下所示 3 +5V 3 +5V 红色 2 STITCH 2 STITCH 白色 1 GND 黑色 1 GND 20±5 30±5 1500±10 005 电控局部接口图如下所示 连接方式： 1，计数器线“GND 信号(黑色)”不连接。 2，计数器线“STITCH（白色） ”连接到 005 电控接口的“针位 输出“口； 3，计数器线“+5V（红色） ”连接到 005 电控接口的“+5V”口；...
- Page 29 SP09送带机附件列表 代号 名称 功能 附图 安装该装置 户能够使 安装该装置用户能够使用手 手动换段 动换段 20001895 显示开关 调整松紧度，并能够通过数 码管显示当前段数 安装该装置能够使用膝盖换 膝动换段 段 段 30016851 开关 开关 调整松紧度 （E6-1钸缝车，包缝车用） 安装该装置，送带能够与包 无张力 缝机压脚同步。当压脚抬起 E6-1 30020789 开关 时，自动松开松紧带，防止 针被拉弯 当压脚放下时 针被拉弯；当压脚放下时， 自动恢复之前设定的松紧度 （E9人字车用）安装该装 置，送带能够与人字车压脚 无张力 同步，当压脚抬起时，自动 30021428 开关 松开松紧带，防止针被拉...
