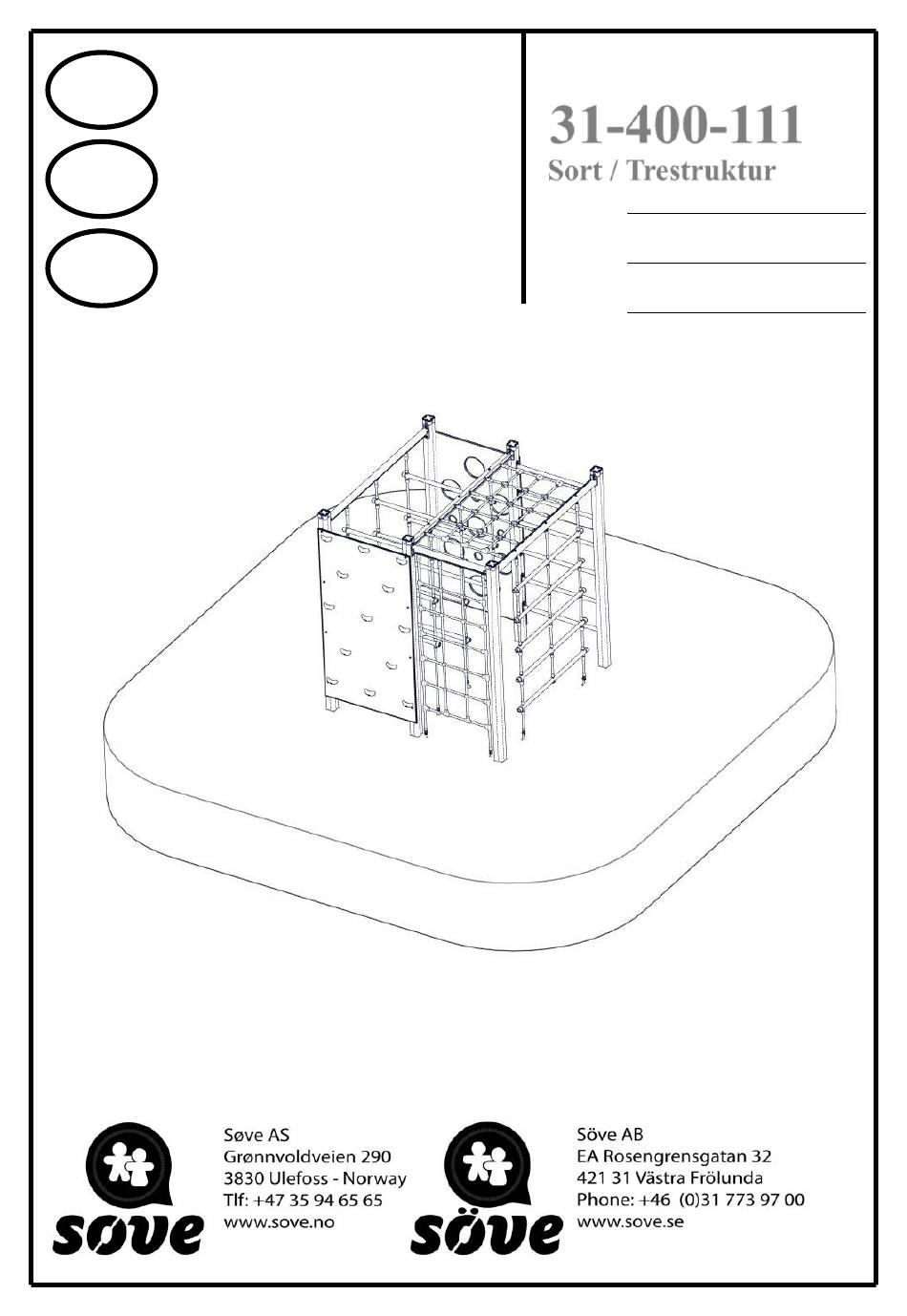

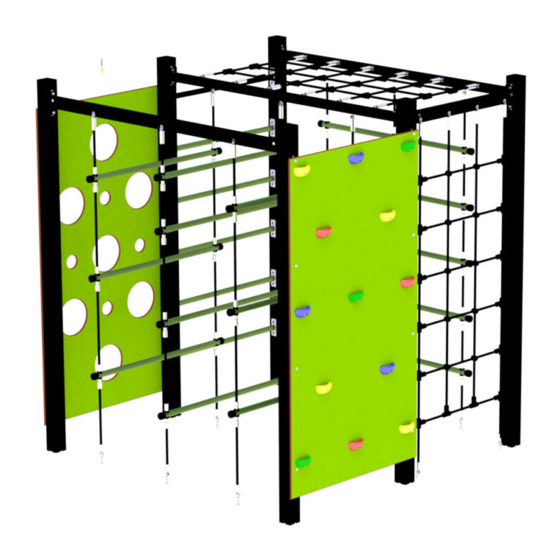

- Page 1 Søve 31-400-111 Produkt nr. / Product no. / Produkt nr. Monteringsanvisning 31-400-111 Sort / Trestruktur Assembly Instructions Ord. nr. Dato. Monteringsanvisning Sign. 22.10.2020...
- Page 2 Søve 31-400-111 Monteringstips / Assembly Advice / Monteringstips...
- Page 3 Søve 31-400-111 Monteringstips / Assembly Advice / Monteringstips Bolten skrues HELT igjennom aluminiumen. Maks moment: 30Nm The bolt must be tightened in to the post, so that it peirces the aluminium Max torque: 30Nm Bulten skuvas HELT genom aluminiumen. Maks vridmoment: 30Nm...
- Page 4 Søve 31-400-111 Fundamentering med betong / Foundation concrete / Förankring med betong...
- Page 5 Søve 31-400-111 Nødvendig verktøy / Tools required / Nödvändiga verktyg 5 mm 6 mm Torx Nr 45 Metermål Merkebånd Ø11mm Bor Mark ribbon Ø11mm Drill Märkeband Metric measure Ø11mm Borr 13 + 17mm umstock Nødvendig antall personer / Number of persons required...
- Page 6 Søve 31-400-111 Betongkvalitet Betongkvalitet C25/30 Concrete quality Mengde betong Mängd betong m³ Amount of concrete Fundament størrelse Stiftelsestorlek 0,5 x 0,5 x 0,4 Foundation size For sikkerhet må fundamentene med sand eller myk jord være minst 50% større i areal För säkerheten måste grunden med sand eller mjuk jord vara minst 50% större i området...
- Page 7 Søve 31-400-111 Fallhøyder / Free height of fall / Fallhöjder Sikkerhetssone / Safety zone / Säkerhetszon...
- Page 8 Søve 31-400-111 Plassering av forankringer / Ground plan / Placering av förankringar Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 9 Søve 31-400-111 Boltepakker for / Boltpackage for / Bultpaket för Sign. Ildern, Sort / Sort Navn Artnr/ 31-400-111 dimensjon Stolpe 95x95 SFA5117/1 L= 3030 (2430-600) Sort Sperrerør L=940 00-400-156K Sort (Se egen del- montering) Endelokk 95x95 00-400-998 Sort Drager 4 hull til M-Nett...
- Page 10 Søve 31-400-111 Boltepakker for / Boltpackage for / Bultpaket för Sign. Ildern, Sort / Sort Navn Artnr/ 31-400-111 dimensjon Drager taknett + Æ-nett med 00-400-863K koblingsbolt (Se egen del- L=1980 cc600 montering) Sort Koblingsbolter montert hos Søve Drager 3 hull vertikal...
- Page 11 Søve 31-400-111 Boltepakker for / Boltpackage for / Bultpaket för Sign. Ildern, Sort / Sort Navn Artnr/ 31-400-111 dimensjon Klatrevegg med hull 00-400-733K Trestruktur (Se egen del- L=2075x1130 montering) Klatrevegg med klatregrip 00-400-718K Trestruktur (Se egen del- L=2075x1130 montering)
- Page 12 Søve 31-400-111 Boltepakker for / Boltpackage for / Bultpaket för Sign. Ildern, Sort / Sort Navn Artnr/ 31-400-111 dimensjon Fundament Støp Støpefundament 00-003-110K 95 x 95 stolpe (se egen del- montering) Fundament nedgraving Nedgravings fundament 00-003-004K (Se egen del- montering)
- Page 13 Søve 31-400-111 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 14 Søve 31-400-111 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 15 Søve 31-400-111 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 16 Søve 31-400-111 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 17 Søve 31-400-111 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 18 Søve 31-400-111 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 19 Søve 31-400-111 Boltepakker for / Boltpackage for / Bultpaket för Sign. Ildern, Sort / Sort Navn Artnr/ 31-400-111 dimensjon Stolpe 95x95 SFA5117/1 L= 3030 (2430-600) Sort Sperrerør L=940 00-400-156K Sort (Se egen del- montering) Endelokk 95x95 00-400-998 Sort Drager 4 hull til M-Nett...
- Page 20 Søve 31-400-111 Boltepakker for / Boltpackage for / Bultpaket för Sign. Ildern, Sort / Sort Navn Artnr/ 31-400-111 dimensjon Drager taknett + Æ-nett med 00-400-863K koblingsbolt (Se egen del- L=1980 cc600 montering) Sort Koblingsbolter montert hos Søve Drager 3 hull vertikal...
- Page 21 Søve 31-400-111 Boltepakker for / Boltpackage for / Bultpaket för Sign. Ildern, Sort / Sort Navn Artnr/ 31-400-111 dimensjon Klatrevegg med hull 00-400-733K Trestruktur (Se egen del- L=2075x1130 montering) Klatrevegg med klatregrip 00-400-718K Trestruktur (Se egen del- L=2075x1130 montering)
- Page 22 Søve 31-400-111 Boltepakker for / Boltpackage for / Bultpaket för Sign. Ildern, Sort / Sort Navn Artnr/ 31-400-111 dimensjon Fundament Støp Støpefundament 00-003-110K 95 x 95 stolpe (se egen del- montering) Fundament nedgraving Nedgravings fundament 00-003-004K (Se egen del- montering)
