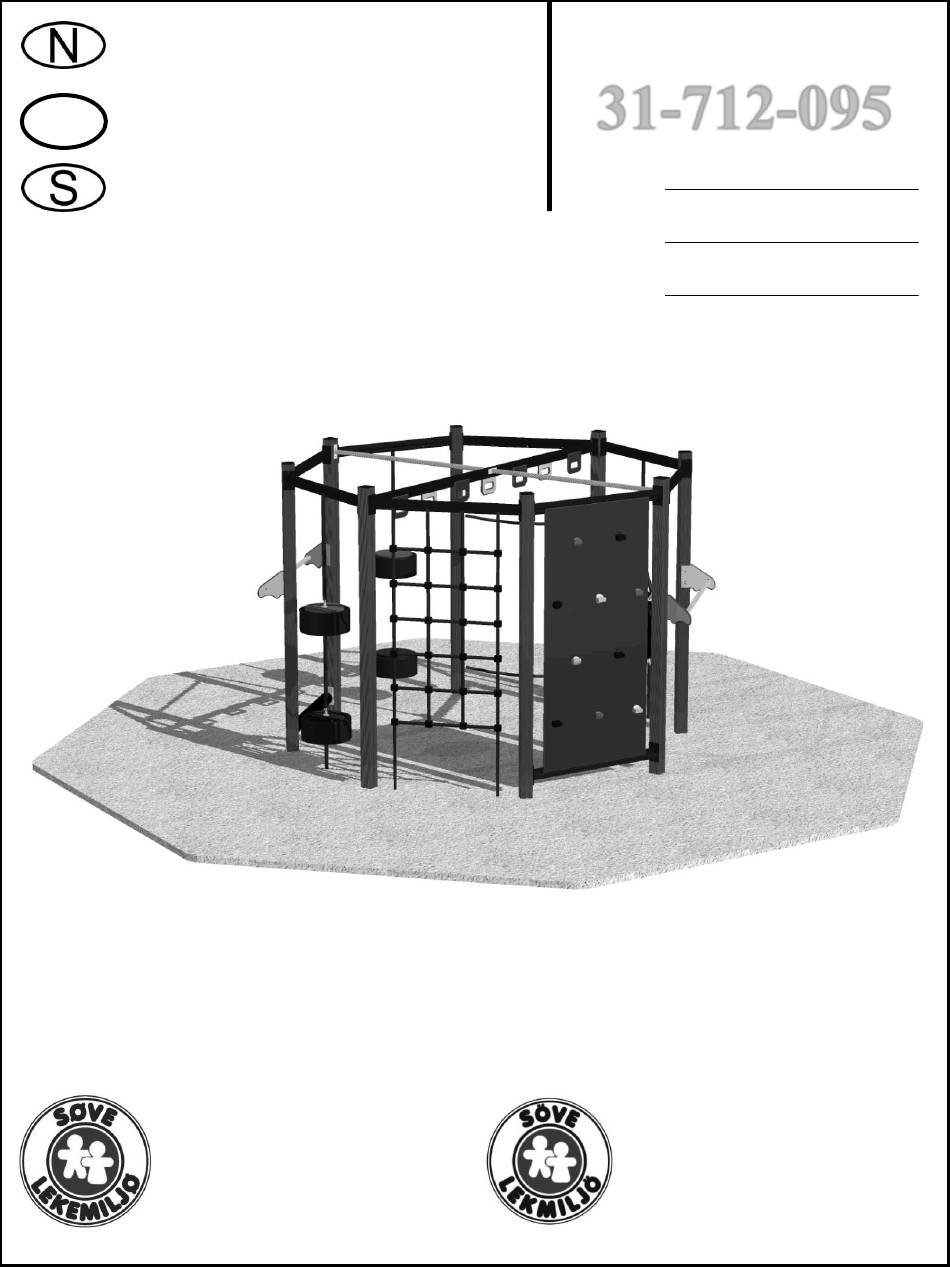

Monteringsanvisning
Assembly Instructions
UK
Monteringsanvisning
Søve Lekemiljø AS
3830 Ulefoss - Norway
Tlf: +47 35 94 65 65
www.sove.no
Produkt nr. / Product no. / Produkt nr.
31-712-095
Ordr. nr.
Dato.
Sign.
Söve AB
412 50 Göteborg
Phone: +46 (0)31 773 97 00
www.sove.se
18.10.2011
Advertisement
Related Manuals for Sove 31-712-095
Summary of Contents for Sove 31-712-095
- Page 1 Monteringsanvisning Produkt nr. / Product no. / Produkt nr. 31-712-095 Assembly Instructions Monteringsanvisning Ordr. nr. Dato. Sign. Söve AB Søve Lekemiljø AS 412 50 Göteborg 3830 Ulefoss - Norway Phone: +46 (0)31 773 97 00 Tlf: +47 35 94 65 65 www.sove.se...
- Page 2 Monteringstips / Assembly Advice / Monteringstips Les monteringsanvisningen nøye før montering. Monter elementene i rekkefølgen som vist. Boltene bør ikke skrues for hardt til før alt er montert, vatret og loddet. Skru så boltene til. NB! Ved bruk av drill, kan boltene ryke. På...
- Page 3 Läs monteringsanvisningen noga före montering. Montera delarna i den ordningen som anvisas Skruvarna bör inte skruvas för hårt tills allt är monterat, i våg och lodat. OBS! Används elektrisk skruvdragare, kan bulten gå sönder. Hårddra därför manuelt! Solen kan göra att rutchbanan blir väldigt varm. Banans nedfart rekommenderas att vändas i norrlig riktning Om lekplatsen placeras vid en gångväg mm bör området säkras mot genomfart av gående och cyklister.
- Page 4 Nødvendig verktøy / Tools required / Nödvändiga verktyg 13 mm Torx Nr 45 17 mm High quality Metermål Merkebånd 5 mm Mark ribbon Metric measure Märkeband umstock Nødvendig antall personer / Number of persons required / Lämpligt antal personer Anbefalt arealbehov ved montering / Recommended working space / Rekommenderad arealbehov vid montering 79,3 m...
- Page 5 1 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 31-712-095 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 01-400-401 A 01-333-334 01-400-402 B 291 x 222 x 15 01-400-403 C 01-400-404 D...
- Page 6 2 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 31-712-095 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension Produkt merking 01-650-100 2007 x 940 Product marking Produkt märkning 05-079-013 2648 x 795...
- Page 7 3 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 31-712-095 Bolter/skruer Dimensjon Bolter/skruer Dimensjon Bolts/Screws Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 04-000-016 Produkt merking 8 x 16 mm Torx 04-000-020 Product marking 8 x 20 mm Torx...
- Page 8 4 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 31-712-095 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
- Page 9 Fundamentering med betong / Foundation concrete / Förankring med betong Bakkenivå Ground level Marknivå Støtsand Safer surface Stridsand Ref NS-EN 1177 1 000 1 00 R1 00 45° 1 000 Komprimert masse. betong Compressed mass. concrete Komprimerad massa. betong Fundamentering uten betong / Foundation without concrete / Förankring utan betong Bakkenivå...
- Page 10 Fundamentering klatrenett / Foundation nets / Förankring klätternät For klatrenett For climbing net För klätternät 45 Komprimert masse. betong Støtsand Safer surface Compressed mass. concrete Stridsand Komprimerad massa. betong Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 11 Dybde for støping og forankring Depth of foundations / Djup för gjutning och markförankring Fallmatter Bakkenivå Ground level Marknivå Rubber tile safer surface Fallskyddsmatta M in. 200m m M in. 200m m M in. 400m m Støpefri nedgraving Concrete-free anchor Betong Nedgrävningfundament Concrete...
- Page 12 Montering av forankring Assembly the foundations Montering av markförankring 04-000-035 x 3 8 x 35 mm Torx 04-060-120 x 2 120 x 15 x 8 mm...
- Page 13 Plassering av forankringer / Ground plan / Placering av förankringar 1 21 5 1 21 5 31 75 1 21 5 21 1 1 21 5 21 1 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 14 Sikkerhetssone / Safety zone / Säkerhetszon 7270 2000 2000 2000 2000 7270 2000 2000 2000 Alle mål er oppgitt i millimeter 2000 Scale measured in mm Alla mått är i millimeter. Fallhøyder / Free height of fall / Fallhöjder 2300 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 15 Bormål for feste av sett skruen/ Drill measure for the set screw /Bormått för fästskruv...
- Page 16 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet Med bruk av betong Uten betong Without concrete With use of concrete Utan betong Användning av betong 00-400-997 01-400-404 D 00-003-003 01-400-408 H 04-040-008 01-400-450 8 mm 04-000-025 8 x 25 mm Torx 04-000-035 00-400-171 x 7 8 x 30 mm Torx...
- Page 17 04-030-025 04-050-008 8 x 25 mm 8 mm 04-000-025 01-400-420 x 2 8 x 25 mm Torx 04-008-060 8 x 60 mm 01-400-406 F 01-400-402 B 01-400-451 04-000-025 8 x 25 mm Torx 01-400-452 01-400-407 G...
- Page 18 01-400-452 04-000-025 8 x 25 mm Torx 01-400-451 01-400-403 C 01-400-451 01-400-452 04-000-025 8 x 25 mm Torx 01-400-405 E...
- Page 19 04-000-025 8 x 25 mm Torx 01-400-454 01-400-453 04-000-025 8 x 25 mm Torx 04-060-120 120 x 15 x 8 mm NB! Denne festes løst i stolpen 01-400-401 A 04-000-025 8 x 25 mm Torx 00-333-063 x 4...
- Page 20 04-040-008 8 mm 04-000-020 8 x 20 mm Torx 00-333-062 x 2 04-000-016 8 x 16 mm Torx 01-400-453 04-000-025 8 x 25 mm Torx 04-030-011 8 x 11 mm 01-650-100...
- Page 21 04-000-025 8 x 25 mm Torx 00-333-334 00-400-946 04-090-001 04-000-045 8 x 45 mm Torx 04-000-035 8 x 35 mm Torx 01-333-334 01-333-334 01-333-336 01-333-336 01-333-334 01-333-334...
- Page 22 04-040-008 00-104-525 8 mm 04-000-025 8 x 25 mm Torx 00-104-509 00-104-525 05-079-013 00-400-998 x 8...
- Page 23 Før utstyret tas i bruk / Before play begins / Innan lekredskapet används Påse at fallunderlag er lagt i henhold til gjeldende regler eller vår anbefaling Fjern alle monteringshjelpemidler ( rester av betong, planker, paller, plast, og lignende) Før utstyret tas i bruk, sjekk at det ikke er hektefare for anorakksnorer og lignende noen steder på...
- Page 24 1 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 31-712-095 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 01-400-401 A 01-333-334 01-400-402 B 291 x 222 x 15 01-400-403 C 01-400-404 D...
- Page 25 2 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 31-712-095 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension Produkt merking 01-650-100 2007 x 940 Product marking Produkt märkning 05-079-013 2648 x 795...
- Page 26 3 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 31-712-095 Bolter/skruer Dimensjon Bolter/skruer Dimensjon Bolts/Screws Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 04-000-016 Produkt merking 8 x 16 mm Torx 04-000-020 Product marking 8 x 20 mm Torx...
- Page 27 4 av 4 Pakkliste for / Parts list for / Packlista för : Sign. 31-712-095 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
