FUNKCIJOS / FUNCTIONS / ФУНКЦИИ
Diegimo instrukcija
LT
Installation Manual
EN
Инструкция по установке
RU
VAV
2
12
22

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Variable Air Volume and is the answer not in the manual?

Questions and answers

Related Manuals for Komfovent Variable Air Volume

Summary of Contents for Komfovent Variable Air Volume

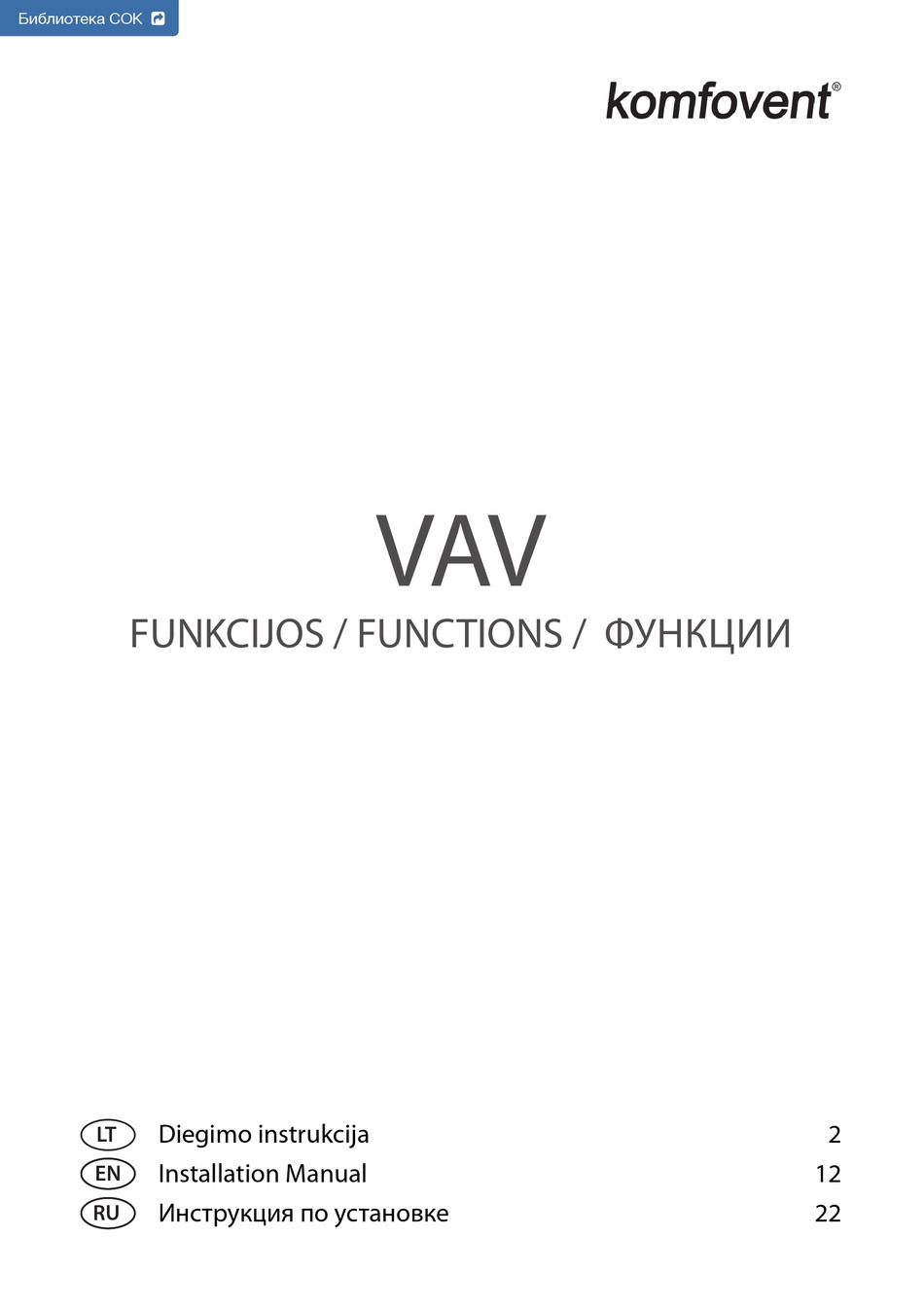

  • Page 1 Библиотека СОК  FUNKCIJOS / FUNCTIONS / ФУНКЦИИ Diegimo instrukcija Installation Manual Инструкция по установке...

  • Page 2: Table Of Contents

    Turinys ĮVADAS ............................3 1. SLĖGIO JUTIKLIŲ MONTAVIMAS ..................3 2. VAMZDELIŲ PAJUNGIMAS ....................3 3. ELEKTRINIS PRIJUNGIMAS PRIE ĮRENGINIO ..............4 4. SLĖGIO JUTIKLIŲ NUSTATYMAI ................... 10 5. VAV FUNKCIJOS KALIBRAVIMAS ..................11 UAB AMALVA pasilieka teisę atlikti pakeitimus iš anksto neįspėjus.

  • Page 3: Įvadas

    ĮVADAS Kintamo oro srauto (toliau „VAV“ – ang.: Variable Air Volume) valdymo režimas – kai vėdinimo įrenginys veikia atsižvelgiant į besikeičiančius vėdinimo poreikius skirtingose patalpose. Pagal poreikį valdoma vėdinimo sistema užtikrina vėdinimą tik ten kur reikia, todėl toks oro kiekių palaikymo būdas ženkliai sumažina įrenginio eksploata- vimo sąnaudas, taip pat pailgėja jo tarnavimo laikas, mažiau teršiami filtrai.

  • Page 4: Elektrinis Prijungimas Prie Įrenginio

    ELEKTRINIS PRIJUNGIMAS PRIE ĮRENGINIO Atlikus jutiklių montavimą, jie trimis laidais sujungiami su išorinių prijungimų dėžute, esančia ant įrenginio sienelės (žr. įrenginio automatikos montavimo instrukciją). Priklausomai nuo įrenginio tipo išorinių prijungimo plokštė gali būti dviejų modifikacijų. Prijungimas atliekamas pagal žemiau pateiktas schemas (3a, 3b, 3c, 3d, 3e ir 3f pav.). Šalinamo oro Tiekiamo oro slėgio jutiklis...
  • Page 5 Šalinamo oro Tiekiamo oro slėgio jutiklis slėgio jutiklis Išorinių elementų prijungimų plokštė 3b. pav. Slėgio jutiklių prijungimas prie įrenginio esant „Dviejų srautų VAV“ funkcijai (naujos modifikacijos C3 prijungimo plokštė) UAB AMALVA pasilieka teisę atlikti pakeitimus iš anksto neįspėjus.
  • Page 6 Tiekiamo oro Šalinamo oro slėgio jutiklis slėgio jutiklis 3c. pav. Slėgio jutiklių prijungimas prie įrenginio esant „Dviejų srautų VAV“ funkcijai (C5 valdiklis) Yra numatyta galimybė naudoti supaprastintą VAV valdymo funkciją – „vieno srauto VAV valdymas“. Turima ome- ny, kad šiai funkcijai išpildyti reikalingas tik vieno oro srauto slėgio jutiklis, kuris montuojamas kintamoje ortakių sistemoje (pavyzdžiui tiekiam ore).
  • Page 7 slėgio jutiklis Išorinių elementų prijungimų plokštė 3d. pav. Slėgio jutiklio prijungimas prie įrenginio esant „Vieno srauto VAV“ funkcijai (senesnė C3 prijungimo plokštės modifikacija) UAB AMALVA pasilieka teisę atlikti pakeitimus iš anksto neįspėjus.
  • Page 8 slėgio jutiklis Išorinių elementų prijungimų plokštė 3e. pav. Slėgio jutiklio prijungimas prie įrenginio esant „Vieno srauto VAV“ funkcijai (naujos modifikacijos C3 prijungimo plokštė) UAB AMALVA pasilieka teisę atlikti pakeitimus iš anksto neįspėjus.
  • Page 9 slėgio jutiklis 3f. pav. Slėgio jutiklių prijungimas prie įrenginio esant „Vieno srautų VAV“ funkcijai (C5 valdiklis) UAB AMALVA pasilieka teisę atlikti pakeitimus iš anksto neįspėjus.

  • Page 10: Slėgio Jutiklių Nustatymai

    SLĖGIO JUTIKLIŲ NUSTATYMAI Kad VAV režimas veiktų teisingai, po jutiklių montavimo, būtina atlikti sekančius nustatymus: 1. Po elektros maitinimo įjungimo esant išjungtam įrenginiui rekomenduojama kiekvieną jutiklį nustatyti į pradinę (nulinę) padėtį. Tam reikia paspausti jo viduje esantį mygtuką „ZERO SET“. Mygtuką reikia išlaikyti nuspaudus apie 8sek., kol užsidegs LED indikatoriaus Indikacinis LED Nustatymų...

  • Page 11: Vav Funkcijos Kalibravimas

    VAV FUNKCIJOS KALIBRAVIMAS Atlikus visus aukščiau nurodytus veiksmus, būtinas VAV funkcijos kalibravimas. Prieš pradedant kalibruoti įrenginį, reikia sureguliuoti vėdinimo sistemoje esančius oro paskirstymo bei išleidimo prietaisus taip, kad oras būtų paduodamas į visas vėdinamas patalpas, t.y. atidaryti visas sistemos atšakas, kanalus, sklendes ir pan.
  • Page 12 TABLE OF CONTENTS INTRODUCTION .......................... 13 1. PRESSURE SENSORS INSTALLATION ................13 2. PIPES CONNECTION ......................13 3. ELECTRICAL CONNECTION TO THE UNIT ................14 4. PRESSURE SENSORS SETTINGS ..................20 5. VAV FUNCTION CALIBRATION ....................21 UAB AMALVA we reserve the right to make changes without prior notice.

  • Page 13: Introduction

    INTRODUCTION Variable Air Volume (hereafter called as „VAV“) control mode is when air handling unit operates depending on changeable ventilation demands in separate premises. By those demands controlled ventilation system ensures ventilation only where is needed, therefore such air volume control mode signally reduces unit’s exploitation costs, prolongs unit’s life time, filters are less polluted.

  • Page 14: Electrical Connection To The Unit

    ELECTRICAL CONNECTION TO THE UNIT After sensors have been installed they must be connected with external connection box located on unit wall (refer to “Unit Control System Installation Manual”) with three wires. Depending on the unit type it may be two modifi- cations of the connection board.
  • Page 15 Exhaust air Supply air pressure sensor pressure sensor External elements connection board Pic.3b. Pressure sensors connection to the unit with VAV double flow control (New modification of the C3 connection board) UAB AMALVA we reserve the right to make changes without prior notice.
  • Page 16 Supply air Exhaust air pressure sensor pressure sensor Pic.3c. Pressure sensors connection to the unit with VAV double flow control (C5 controller) There is a possibility to use simplified VAV control mode – “VAV single flow” control. That means for this control only one air flow pressure sensor is used mounted in the variable air duct system (for example in supply air duct) and is called “Master ventilation system”.
  • Page 17 Pressure sensor External elements connection board Pic.3d. Pressure sensor connection to the unit with VAV single flow control (Old modification of the C3 connection board) UAB AMALVA we reserve the right to make changes without prior notice.
  • Page 18 Pressure sensor External elements connection board Pic.3e. Pressure sensor connection to the unit with VAV single flow control (New modification of the C3 connection board) UAB AMALVA we reserve the right to make changes without prior notice.
  • Page 19 Pressure sensor Pic.3f. Pressure sensor connection to the unit with VAV single flow control (C5 controller) UAB AMALVA we reserve the right to make changes without prior notice.

  • Page 20: Pressure Sensors Settings

    PRESSURE SENSORS SETTINGS To ensure correct VAV mode operation after sensors installation such settings must be done: 1. After electric power has been supplied to the not switched on unit it is recommended to set each sensor to initial (zero) position. To do that „ZERO“ button located inside the sensor must be pressed for about 8sec. settings jumper “ZERO”...

  • Page 21: Vav Function Calibration

    VAV FUNCTION CALIBRATION When all described above actions are done, VAV function calibration becomes necessary. Before starting unit calibration, air supply and exhaust devices of the ventilation system must be regulated and settled to supply air to all ventilated premises, i.e. all ducts, branches, dampers, etc. must be opened. VAV function calibration on C3 controller: 1.
  • Page 22 СОДЕРЖАНИЕ ВВЕДЕНИЕ ..........................23 1. МОНТАЖ ДАТЧИКОВ ДАВЛЕНИЯ ..................23 2. ПОДСОЕДИНЕНИЕ ТРУБОК ....................23 3. ЭЛЕКТРОПРИСОЕДИНЕНИЕ К УСТАНОВКЕ..............24 4. НАСТРОЙКИ ДАТЧИКОВ ДАВЛЕНИЯ ................. 30 5. КАЛИБРОВКА ФУНКЦИИ VAV ....................31 UAB AMALVA оставляет себе право производить изменения заранее об этом не предупредив.

  • Page 23: Введение

    ВВЕДЕНИЕ Режим управления переменным расходом воздуха (далее VAV – англ.: Variable Air Volume) – когда вентиляционная установка работает в зависимости от изменяющихся потребностей вентиляции в различных помещениях. По потребности управляемая вентиляционная система обеспечивает вентиляцию только там, где это необходимо, поэтому такой способ поддержания расходов воздуха значительно снижает эксплуатационные...

  • Page 24: Электроприсоединение К Установке

    ЭЛЕКТРОПРИСОЕДИНЕНИЕ К УСТАНОВКЕ Выполнив монтаж датчиков, они тремя проводами соединяются с коробкой внешних подключений, находящейся на стенке установки (см. инструкцию по монтажу автоматики установки). В зависимости от типа установки плата внешних соединений может быть исполнена в двух модификациях. Присоединение производится в соответствии с нижеследующими схемами (рис. 3а, 3b, 3c, 3d, 3e и 3f).. Датчик...
  • Page 25 Датчик давления Датчик давления вытяжного воздуха приточного воздуха. Плата соединения с внешними элементами Рис. 3b. Присоединение датчиков давления к установке при наличии функции «Двухпоточного VAV» (новая модификация платы соединения С3) UAB AMALVA оставляет себе право производить изменения заранее об этом не предупредив.
  • Page 26 Датчик давления Датчик давления вытяжного воздуха приточного воздуха Рис. 3c. Присоединение датчиков давления к установке при наличии функции «Двухпоточного VAV» (контроллер С5) Предусмотрена возможность пользоваться упрощенной функцией управления VAV – «управление однопоточным VAV». Имеется в виду, что для исполнения этой функции требуется только один датчик давления воздушного...
  • Page 27 Датчик давления Плата соединения с внешними элементами Рис. 3d. Присоединение датчиков давления к установке при наличии функции «Однопоточного VAV» (более старая модификация платы соединения С3) UAB AMALVA оставляет себе право производить изменения заранее об этом не предупредив.
  • Page 28 Датчик давления Плата соединения с внешними элементами Рис. 3e. Присоединение датчиков давления к установке при наличии функции «Однопоточного VAV» (новая модификация платы соединения С3) UAB AMALVA оставляет себе право производить изменения заранее об этом не предупредив.
  • Page 29 Датчик давления Рис. 3f. Присоединение датчиков давления к установке при наличии функции «Однопоточного VAV» (контроллер С5) UAB AMALVA оставляет себе право производить изменения заранее об этом не предупредив.

  • Page 30: Настройки Датчиков Давления

    НАСТРОЙКИ ДАТЧИКОВ ДАВЛЕНИЯ Чтобы режим VAV работал надлежащим образом, после монтажа датчиков необходимо выполнить следующие настройки: 1. После включения электропитания при выключенной установке рекомендуется каждый датчик установить в начальное (нулевое) положение. Для этого необходимо нажать находящуюся внутри него кнопку ZERO SET.

  • Page 31: Калибровка Функции Vav

    КАЛИБРОВКА ФУНКЦИИ VAV Выполнив все вышеупомянутые действия, требуется калибровка функции VAV. Перед началом калибровки установки необходимо отрегулировать имеющиеся в вентиляционной системе устройства распределения и выпуска воздуха таким образом, чтобы воздух поступал во все вентилируемые помещения, т.е. открыть в системе все отводы, каналы, заслонки и проч. Калибровка...
  • Page 32 Кронштадтский бульвар, дом 35Б, офис № 179 Tел. +7 495 6406065 info@amalva.ru ИООО «Комфовент» Республика Беларусь, 220104 г. Минск, ул. П. Глебки, 11, офис № 406 Tел. +375 17 256 78 03 minsk@komfovent.by www.komfovent.com | www.amalva.com | www.komfovent.lt | www.amalva.lt | www.komfovent.ru | www.amalva.ru 06-2014...
