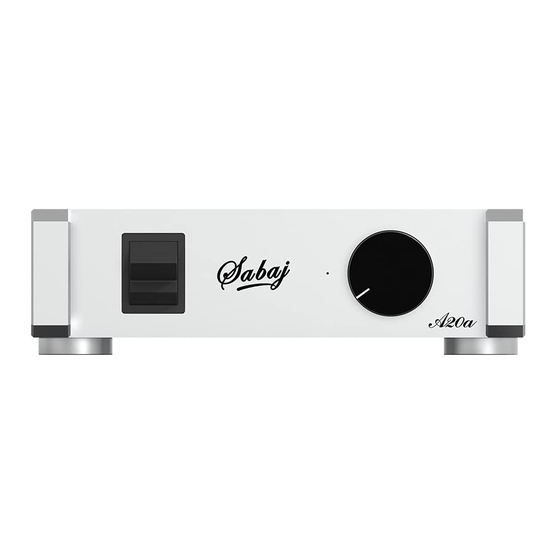

- Page 1 A20a 使用说明书 深圳市大号科技有限公司 Ver 1.0 2022.01.17...
- Page 2 A20a 安全注意事项 请将本音响系统安装在通风良好、 阴凉、 干燥、 干净的位置， 远离直射阳光热源 、 振动、 灰尘、 潮湿或寒冷。 只能使用本机指定的电压。 使用高于指定数值的电压很危险， 而且可能导致火 灾， 损坏本机或造成人身伤害。 对于使用高于指定电压造成的任何损害， 深圳 市大号科技有限公司将不负任何责任。 不要试图自行改造或修理本机。 如果需要任何服务， 请就近与有资格的深圳市 大号科技有限公司维修人员联系。 不管有任何理由， 都没有打开机壳的必要。 如果打算长时间不使用本机 （比如度假时） ， 请从墙壁交流电源插座上断开电 源线的连接。 保修条款 一、 服务期限 深圳市大号科技有限公司承诺产品的良好品质， 产品自售出之后7天内正常 使用情况下出现故障， 客户可以选择退货或者保修 （不影响二次销售才可退 货） 。 正常使用一年内出现故障可以免费保修。...
- Page 3 A20a 产品特点 德国英飞凌最新数字大功率放大器芯片, 更高质的同时 , 效率高 , 能耗低； 蓝牙5.0接收, 更远的传输距离,音质更好! 可桥接 （BTL） 成更大功率的单通道功放， 来驱动大音箱。 或者设置成超低音功 放模式， 来驱动无源超低音音箱。 内建低通电路， 超低音模式下， 低通截止频率70~200Hz可调， 以便匹配不同的 主音箱。 全铝合金CNC加工工艺， 采用阳极氧化技术， 做工精细， 触感一流； 大量采用发烧级音频元件以提升主观听感； 高品质镀金输入、 输出端子； 完善的过热， 过流等保护电路； 内置音频专用的高品质开关电源。...
- Page 4 A20a 技术参数 输入接口 .....................RCA / XLR 超低失真度....................0.004% 信噪比 ......................103dB 通道分离度 ....................90dB 低通截止频率 ..................70~200Hz 输入灵敏度/输入阻抗..............430 mV / 22kΩ 输出功率 立体声............170W x 2(4Ω) / 90W x 2(8Ω) BTL..................350W x 1(4~8Ω) 消耗功率 .....................40W 体积................. 200x220x59mm(WxHxD) 重量....................1800g / 3.99Lbs 关于蓝牙的使用注意事项说明 使用环境有其它WiFi 2.4G、 蓝牙设备， 容易产生干扰， 可能导致连接不成功， 或者声...
- Page 5 A20a 功能和操作介绍 A20a LINE IN X LR(BTL) 70Hz 200Hz XL R LINE STEREO R(BTL) 电源开关 立体声 / 桥接(BTL)选择开关 音量旋钮 XLR / RCA 选择开关(BTL时) 低通截止频率旋钮 蓝牙清除 蓝牙天线 RCA输入 喇叭输出右声道 XLR模拟输入 线路 / 蓝牙输入选择开关 喇叭输出左声道 全频 / 低通选择开关 电源输入(AC IN 100~240V) 注...
- Page 6 参考上图， 连接好音箱、 电源。 线路输入模式 开关6、 7、 8都上拨， 用屏蔽良好的RCA线材连接RCA插座4及音源输出的 RCA插座。 电源开关1上拨打开电源， 旋转音量旋钮2来调整合适的音量。 蓝牙输入模式 连接好蓝牙天线， 开关6下拨， 7、 8都上拨， 电源开关1上拨打开电源， 手机 打开蓝牙搜索到 “SABAJ BT5.0C” ， 确认连接。 打开手机音乐播放器， 打开要播放的音乐， 手机音量尽量调最大。 旋转音量旋钮2来调整合适的音量。 如要改用其它手机进行蓝牙连接， 但连接不上时， 请用牙签等细长物按压 住背板上 “蓝牙清除” 孔里面的按键1秒， 进行蓝牙记忆清除后， 再进行与其 它手机配对。 桥接单声道(BTL)应用： 参考BTL模式音箱连接图， 连接好音箱、 电源。...
- Page 7 A20a 功能和操作介绍 BTL模式音箱连接图如下 A20a LINE IN X LR(BTL) 70Hz 200Hz XL R LINE STEREO R(BTL) 1.GND + HOT - COLD 参考BTL模式音箱连接图， 连接好无源超低音音箱、 电源。 超低音RCA输入模式 开关6上拨， 开关7、 8、 9都下拨， 用屏蔽良好的RCA线材连接RCA插座4及音 源输出的RCA插座。 旋转旋钮3来调整低通截止频率， 以匹配主音箱。 电源开关1上拨打开电源， 旋转音量旋钮2来调整合适的音量。 超低音XLR输入模式 开关6、 9都上拨， 开关7、 8都下拨， 用屏蔽良好的XLR线材连接XLR插座5及...
- Page 8 A20a USER MANUAL Shenzhen DaHao Technology Co.,Ltd.
-
Page 9: Safety Notes
Install this unit in a well ventilated, cool, dry, clean place-away from direct sunlight, heat sources, vibration, dust, moisture, or cold.. Do not attempt to modify or fix this unit. Contact qualified Sabaj service personnel when any service is needed. The cabinet should never be opened for any reason. - Page 10 A20a Features Germany Infineon's latest digital high-power amplifier chip has higher quality, high efficiency and low energy consumption; Bluetooth 5.0 reception, longer transmission distance, better sound quality! It can be BTL into a single-channel amplifier with higher power to drive large speakers.
-
Page 11: Specifications
A20a Specifications Inputs ....................RCA / XLR THD+N ....................0.004% SNR ......................103dB Channel separation ..................90dB Low pass cutoff frequency ..............70~200Hz Input Sensitivity / Input Impedance ..........430mV / 22k Ω Output Power Stereo ............170Wx2(4Ω)/90Wx2(8Ω) BTL ................350Wx1(4~8Ω) Power Consumption ..................40W Standby power ..................<0.6W Size ................ - Page 12 A20a Function and Operation Introduction A20a A20a LINE IN X LR(BTL) 70Hz 200Hz XL R LINE STEREO R(BTL) Power switch Stereo/BTL selector switch volume knob XLR / RCA selector switch (for BTL) Low Pass Cutoff Frequency Knob bluetooth clearing RCA input...
- Page 13 Connect the Bluetooth antenna, switch 6 is turn down, switches 7 and 8 are turn up,turn on the power switch 1, turn on the bluetooth on the mobile phone and search for "SABAJ BT5.0C" to confirm the connection. Open the mobile phone music player, open the music to be played, and adjust the volume of the mobile phone to the maximum.
- Page 14 A20a Display Interface and Instructions BTL mode speaker connection diagram A10a LINE IN X LR(BTL) 70Hz 200Hz XL R LINE STEREO R(BTL) 1.GND + HOT - COLD Refer to the BTL mode speaker connection diagram, and connect the passive subwoofer and power supply.
