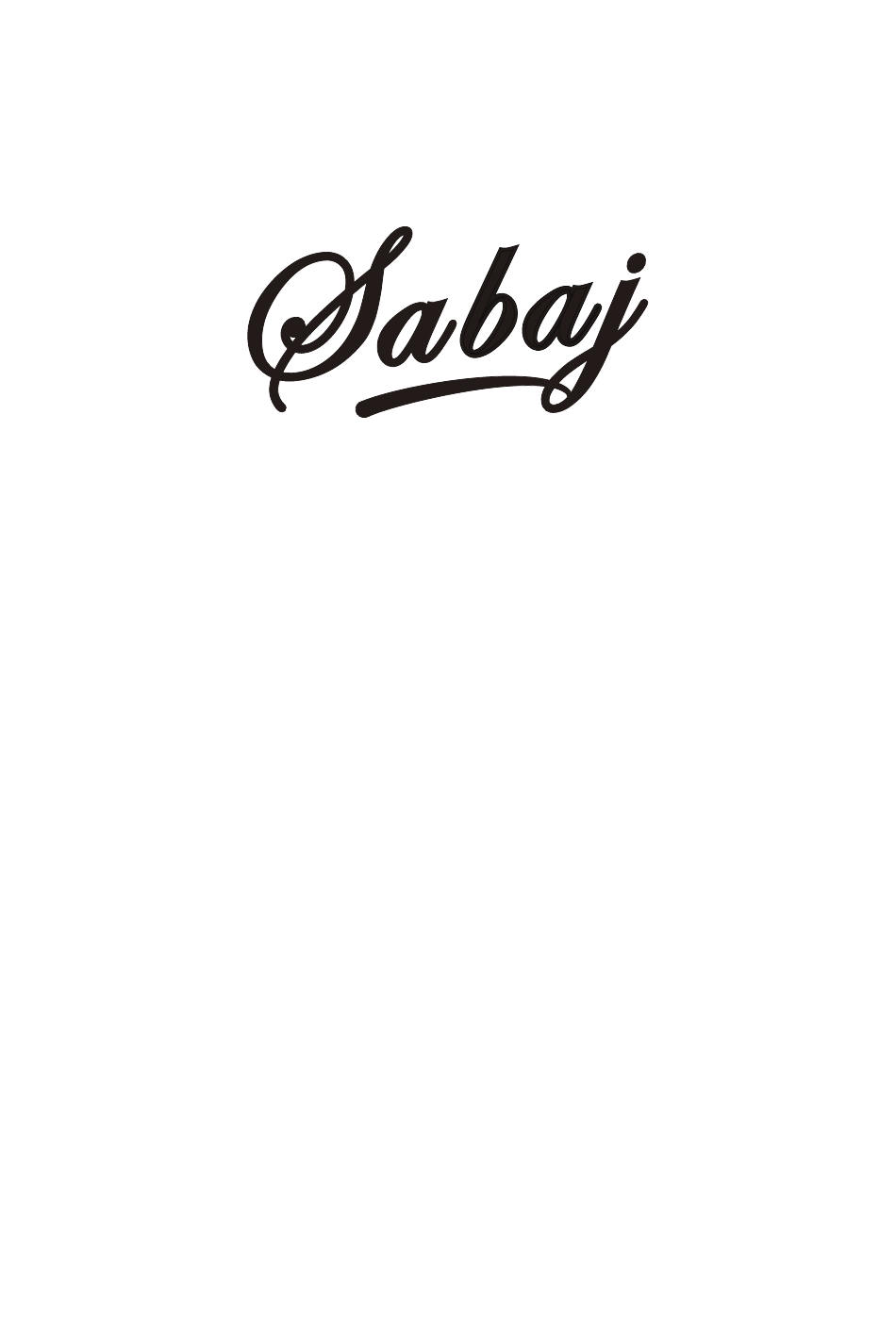

A30a
使用说明书
深圳市大号科技有限公司
Ver 2.0 2022.06.07

Advertisement

Table of Contents
loading

Related Manuals for Sabaj A30a

Summary of Contents for Sabaj A30a

  • Page 1 A30a 使用说明书 深圳市大号科技有限公司 Ver 2.0 2022.06.07...
  • Page 2 A30a 安全注意事项 请将本音响系统安装在通风良好、 阴凉、 干燥、 干净的位置， 远离直射阳光热源 、 振动、 灰尘、 潮湿或寒冷。 只能使用本机指定的电压。 使用高于指定数值的电压很危险， 而且可能导致火 灾， 损坏本机或造成人身伤害。 对于使用高于指定电压造成的任何损害， 深圳 市大号科技有限公司将不负任何责任。 不要试图自行改造或修理本机。 如果需要任何服务， 请就近与有资格的深圳市 大号科技有限公司维修人员联系。 不管有任何理由， 都没有打开机壳的必要。 如果打算长时间不使用本机 （比如度假时） ， 请从墙壁交流电源插座上断开电 源线的连接。 保修条款 一、 服务期限 深圳市大号科技有限公司承诺产品的良好品质， 产品自售出之后7天内正常 使用情况下出现故障， 客户可以选择退货或者保修 （不影响二次销售才可退 货） 。 正常使用一年内出现故障可以免费保修。...
  • Page 3 A30a 产品特点 采用最新的DSP芯片搭配ST大功率放大器芯片， 精心设计与调试， 使其失真度低至 0.0008% 第二代 XMOS方案， PCM采样率最高支持32bit/768kHz； 超低音前级输出, 用于连接有源超低音音箱, 组成2.1音频系统； 内置多种EQ模式和高/低音调节功能， 轻松匹配各种喇叭和音乐； 蓝牙方案支持LDAC/aptX-HD/AAC/SBC等编码格式! 全铝合金CNC加工工艺， 采用阳极氧化技术， 做工精细， 触感一流； 彩色显示屏和人性化操作系统简单易懂， 配备全功能遥控功能； 大量采用发烧级音频元件以提升主观听感； 高品质镀金输入、 输出端子； 完善的过热， 过流等保护电路； 音频专用的高品质电源。...
  • Page 4 A30a 技术参数 输入方式 ............USB、 光纤、 同轴、 蓝牙、 线路输入 THD+N ....................0.0008% 信噪比 ....................116dB 通道分离度....................108dB 输出功率..............200Wx2(4Ω) / 100Wx2(8Ω) 超低音输出电平..................2Vrms USB传输方式 ..................异步传输 USB兼容性 ...........Windows 7 / 8 / 8.1 / 10 / 11(需要驱动) Mac OSX10.6以上、 Linux(不需要驱动) 位深 .....USB 1bit， 16~32bit 光纤 / 同轴...
  • Page 5 A30a 关于遥控器 如果遥控器距离本机很近时操作仍无效， 请用新电池更换。 如果要长时间不使用遥控器， 请取出遥控器的电池。 按照电池处置的地方性法规处置废旧电池。 遥控器的使用 开关机 向上 进入菜单 切换菜单 切换菜单 向下 切换输入源 静音 FN键 音量加 音量减 注 意 遥控器请使用2节7号(AAA)电池...
  • Page 6 A30a 显示界面和操作介绍 SW OUT OPTICAL A30a COAXIAL ~AC 100 - 240V 旋钮 右喇叭输出 红外接收窗 左喇叭输出 显示屏 USB输入 AC电源输入插座 光纤输入 蓝牙天线 同轴输入 超低音输出 RCA线路输入...
  • Page 7 A30a 功能介绍 INPUTS (输入选择) (线路输入) AUX(ANALOG) (USB输入) USB AUDIO (光纤输入) OPTICAL (同轴输入) COAXIAL (蓝牙输入) BLUETOOTH 设置) EQ SETTING (等响度1) (直通) Loudness 1 Flat/OFF (等响度2) (摇滚乐音效) Loudness 2 Rock (等响度3) (轻摇滚乐音效) Loudness 3 Soft Rock (等响度4) (爵士乐音效) Loudness 4 Jazz (等响度5) (古典乐音效)

  • Page 8: Sub Volume

    A30a 功能介绍 BASS (低音调节) -10dB ~ +10dB 当EQ处于直通或其他EQ模式时, 调节低音。 TREBLE (高音调节) -10dB ~ +10dB 当EQ处于直通或其他EQ模式时, 调节高音。 SUB VOLUME (超低音输出调节) -30dB ~ +10dB SUB CUTOFF (超低音截止频率) (70Hz频率截止) 70Hz (80Hz频率截止) 80Hz (90Hz频率截止) 90Hz (100Hz频率截止) 100Hz (110Hz频率截止) 110Hz (120Hz频率截止) 120Hz (140Hz频率截止) 140Hz (160Hz频率截止)
  • Page 9 A30a 功能介绍 DIMMER (自动熄屏) 范围5秒 - 60秒 (设置后, 屏会在这个时间内自动熄灭, 遥控或者旋钮任意操作屏幕会重新点亮。 这样 可以很大程度减少光污染, 提升听音环境的舒适性!) ( 亮度调节 ) BRIGHTNESS LEVEL 1~6 RESET (系统复位) 在此界面下, 长按旋钮中键, 系统会重置所有设定,包括蓝牙配对状态.
  • Page 10 A30a USER MANUAL Shenzhen DaHao Technology Co.,Ltd.

  • Page 11: Safety Notes

    Install this unit in a well ventilated, cool, dry, clean place-away from direct sunlight, heat sources, vibration, dust, moisture, or cold.. Do not attempt to modify or fix this unit. Contact qualified Sabaj service personnel when any service is needed. The cabinet should never be opened for any reason.
  • Page 12 A30a Features Using the latest DSP chip with ST high-power amplifier chip, carefully designed and debugged, its distortion is as low as 0.0008%; The second generation XMOS solution, PCM sampling rate up to 32bit/768kHz; Subwoofer pre-output used to connect an active subwoofer to form a 2.1 audio system;...

  • Page 13: Specifications

    A30a Specifications Inputs ...........USB / Optical / Bluetooth /Coaxial / LINE IN THD+N ....................0.0008% SNR ......................116dB Channel separation ...................108dB Output power............200Wx2(4Ω) / 100Wx2(8Ω) Subwoofer output level................2Vrms USB transmission ..............Asynchronization USB compatibility ........Windows 7 / 8 / 8.1 / 11 (Needs Driver) Mac OSX、Linux (Driverless)

  • Page 14: Remote Control

    A30a Remote Control Install 2 x AAA batteries as instructions. When using the remote control, point it toward the remote con-trol signal receiver on the main unit from a distance of 5 m (16 ft) or less. Do not place obstructions between the main unit and the remote control.
  • Page 15 A30a Display Interface and Instructions SW OUT OPTICAL A30a COAXIAL ~AC 100 - 240V Knob Left Speaker Remote window Right Speaker Display Screen USB input AC power input Optical input Bluetooth antenna Coaxial input Subwoofer output RCA input...
  • Page 16 A30a Introduction INPUTS AUX(ANALOG) USB AUDIO OPTICAL COAXIAL BLUETOOTH EQ SETTING Loudness 1 Flat/OFF Loudness 2 Rock Loudness 3 Soft Rock Loudness 4 Jazz Loudness 5 Classical Loudness 6 Dance Loudness 7 Loudness 8 Soft Loudness 9 Hard Loudness 10...
  • Page 17 A30a Introduction BASS -10dB ~ +10dB When the EQ mode is Direct or other EQ mode. TREBLE -10dB ~ +10dB When the EQ mode is Direct or other EQ mode. SUB GAIN -30dB ~ +10dB SUB CUTOFF 70Hz 80Hz 90Hz...
  • Page 18 A30a Introduction DIMMER 5second ~ 60 second (The range is 5 seconds-60 seconds. After setting, the screen will automatically go off within this time, and the screen will re-light up if you operate the remote control or the knob at any time.)
