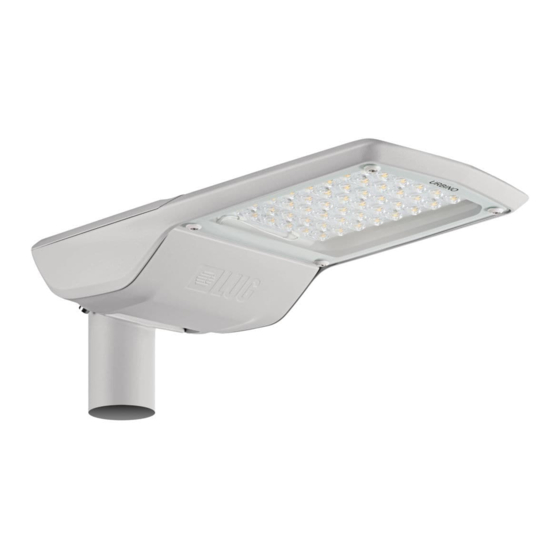

LUG URBINO LED Installation Instruction

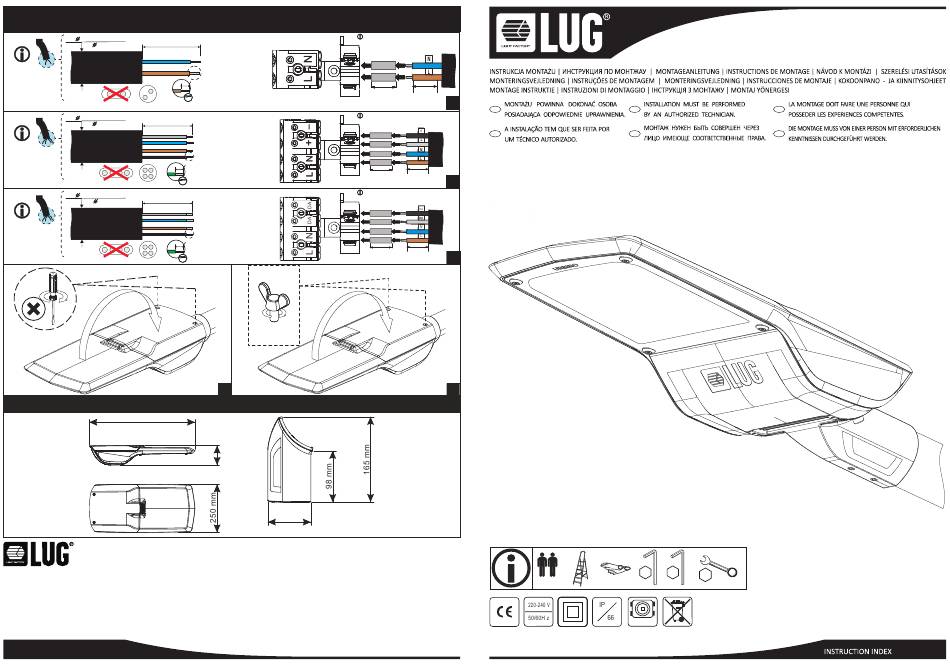

PODŁĄCZENIE ZASILANIA | POWER CONNECTION | BRANCHEMENT D'ALIMENTATION
CONEXÃO DA ALIMENTAÇÃO | ПОДКЛЮЧЕНИЕ ПИТАНИЯ | STROMVERSORGUNG
STANDARD VERSION
min: 9 mm
25 mm
max: 12 mm
2
max. 2x2,5 mm
8 mm
2-pole cable
min: 9 mm
25 mm
max: 12 mm
2
max. 4x2,5 mm
8 mm
4-pole cable
min: 9 mm
25 mm
max: 12 mm
2
max. 4x2,5 mm
4-pole cable 8 mm
1
2
M4
WYMIARY | DIMENSIONS | DIMENSIONS | DIMENSIONES | РАЗМЕРЫ | ABMESSUNGEN
550 mm
LUG Light Factory Sp. z o.o.
65-127 Zielona Góra, ul. Gorzowska 11
e-mail: handlowy@lug.pl
tel. +48 68 411 72 68 | 69 | 70 | 71 | 79 |
fax +48 68 411 72 88 | 89
www.lug.com.pl
Użyć koszulkę elektroizolacyjną | Use sleeving
N N - blue
L
L - brown

1-10V VERSION

Użyć koszulkę elektroizolacyjną | Use sleeving
+ - gray
+
N N - blue
L
L - brown
-
- - black

DALI VERSION

Użyć koszulkę elektroizolacyjną | Use sleeving
DA - gray
DA
N - blue
N
L
L - brown
DA
DA - black
OPCJA | OPTION
1
M4
BEZNARZĘDZIOWO
TOOL-FREE
2
7a
100 mm
82,5 mm
W sprawie odbioru zużytych opraw prosimy kontaktować się
z Organizacją Odzysku Sprzętu Elektrycznego i Elektronicznego
BIOSYSTEM ELEKTRORECYCLING S.A.
www.bioelektro.pl, www.biosystem.pl
Firma LUG zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych
A A A A
1 6a
PL
BR/PT
A A A A
1 6b
A A
1 6c
7b
INFORMACJA KGO
30-556 Kraków ul.Wodna 4
1-2
tel. 012 29 666 25
KRS 0000256584
nr WEE E0000628S
Biuro@bioelektro.pl
4/4 1/4
INSTALLATION INSTRUCTION
