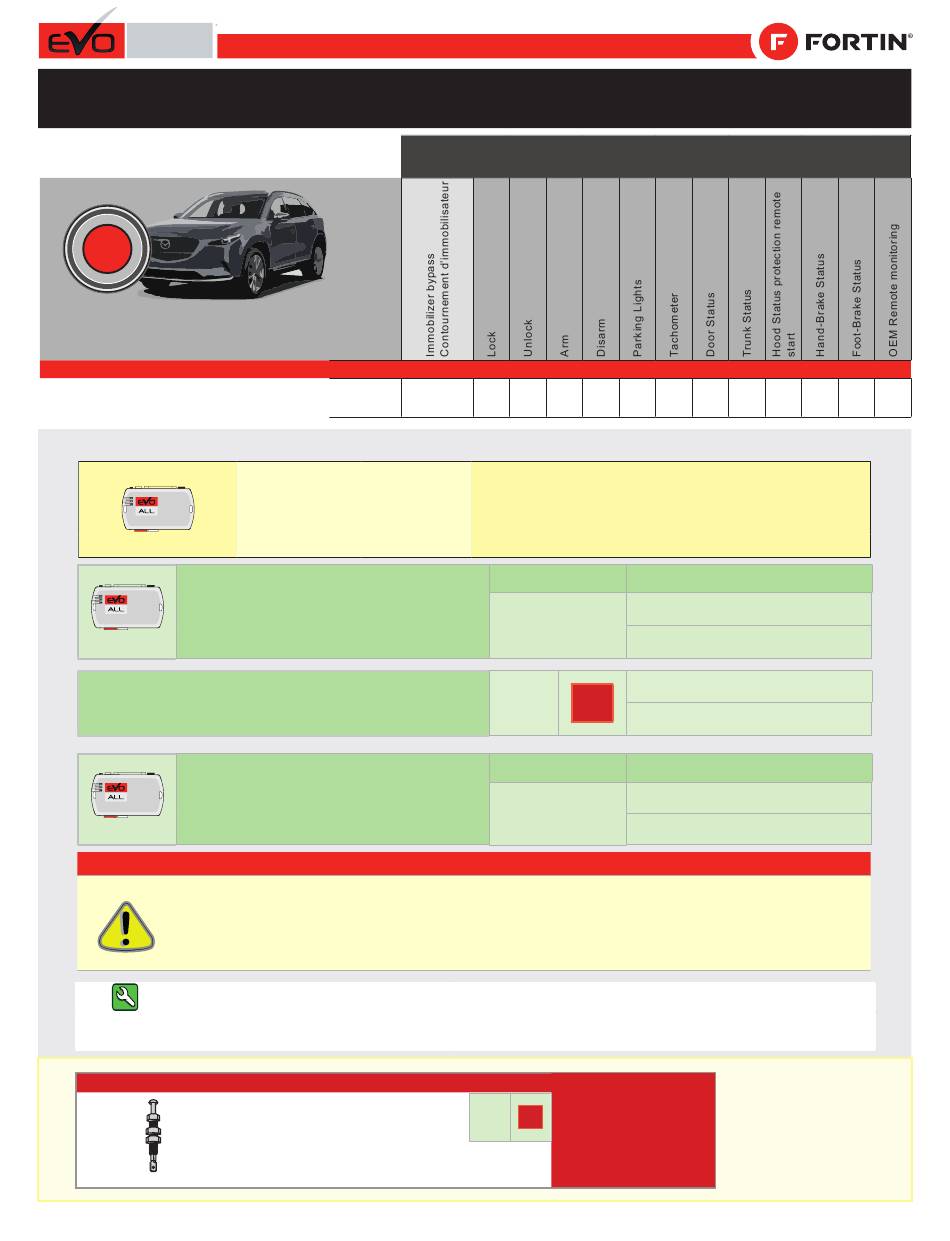

Fortin EVO ALL Installation Manual

ALL
REGULAR INSTALLATION - 1 KEY PROGRAMMING
INSTALLATION RÉGULIÈRE - PROGRAMMATION 1 CLÉ
PUSH
START
VEHICLE
VEHICULES
MAZDA
Push-to-Start - Automatic transmission
CX9
Push-to-Start - transmission automatique
D'UN CONTACT DE CAPOT
NOTES
THIS MODULE MUST BE INSTALLED
BY A QUALIFIED TECHNICIAN.
A WRONG CONNECTION CAN CAUSE
PERMANENT DAMAGE TO THE
VEHICLE.
Parts required (Not included)
1X 10 AMP Fuse
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE
HOOD STATUS : THE HOOD PIN SWITCH MUST BE INSTALLED
* HOOD PIN
IF THE VEHICLE CAN BE REMOTE STARTED WITH THE HOOD OPEN,
SET FUNCTION A11 TO OFF.
CONTACT
STATUT DE CAPOT : LE CONTACT DE CAPOT, DOIT ÊTRE INSTALLÉ SI LE
DE CAPOT
VÉHICULE PEUT DÉMARRER À DISTANCE, LORSQUE LE CAPOT EST OUVERT,
PROGRAMMEZ LA FONCTION A11 À NON.
1 / 9
Page
YEARS
ANNÉES
2016-2020
FIRMWARE VERSION
VERSION LOGICIELLE
85.[11]
MINIMUM
Program bypass option:
Programmez l'option du contournement:
IF THE VEHICLE IS NOT EQUIPPED
WITH FUNCTIONAL HOOD PIN:
SI LE VÉHICULE N'EST PAS ÉQUIPÉ
FONCTIONNEL:
Program bypass option
(Mandatory):
Programmez l'option du contournement
(Obligatoire):
REV.: 20211201
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhi-
cule supportées dans ce diagramme (fonctionnelles si équipé)
• • • •
To add the firmware version and the options, use the FLASH LINK
UPDATER or FLASH LINK MOBILE tool, sold separately.
Pour ajouter la version logicielle et les options,
utilisez l'outil FLASH LINK UPDATER
ou FLASH LINK MOBILE, vendu séparément.
UNIT OPTION
OPTION UNITE
C1
A11
OFF
NON
UNIT OPTION
OPTION UNITE
D2
CE MODULE DOIT ÊTRE INSTALLÉ PAR UN
TECHNICIEN QUALIFIÉ, TOUTE ERREUR DANS
LES BRANCHEMENTS PEUT OCCASIONNER DES
DOMMAGES PERMANENTS AU VÉHICULE.
Pièce(s) requise(s) (Non incluse(s))
1X Fusible 10 AMP
Notice: the installation of safety
elements are mandatory. The hood pin
is an essential security element and
A11
OFF
must be installed.
NON
Notice: l'installation des éléments de
sécurité est obligatoire. Le contact de
capot est un élément de sécurité
essentiel et doit absolument être
installé.
GUIDE # 65541
ADDENDUM - SUGGESTED WIRING CONFIGURATION
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
• • • • •
DESCRIPTION
OEM Remote status (Lock/Unlock)
monitoring
Suivi des status (Verrouillage/Déverrouil-
lage) de la télécommande d'origine
Hood trigger (Output Status).
Contact de capot (état de sortie).
DESCRIPTION
Unlock before / Lock after (Disarm OEM
alarm)
Déverrouille avant / Verrouille après
(Désarme l'alarme d'origine)
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
• • • •
