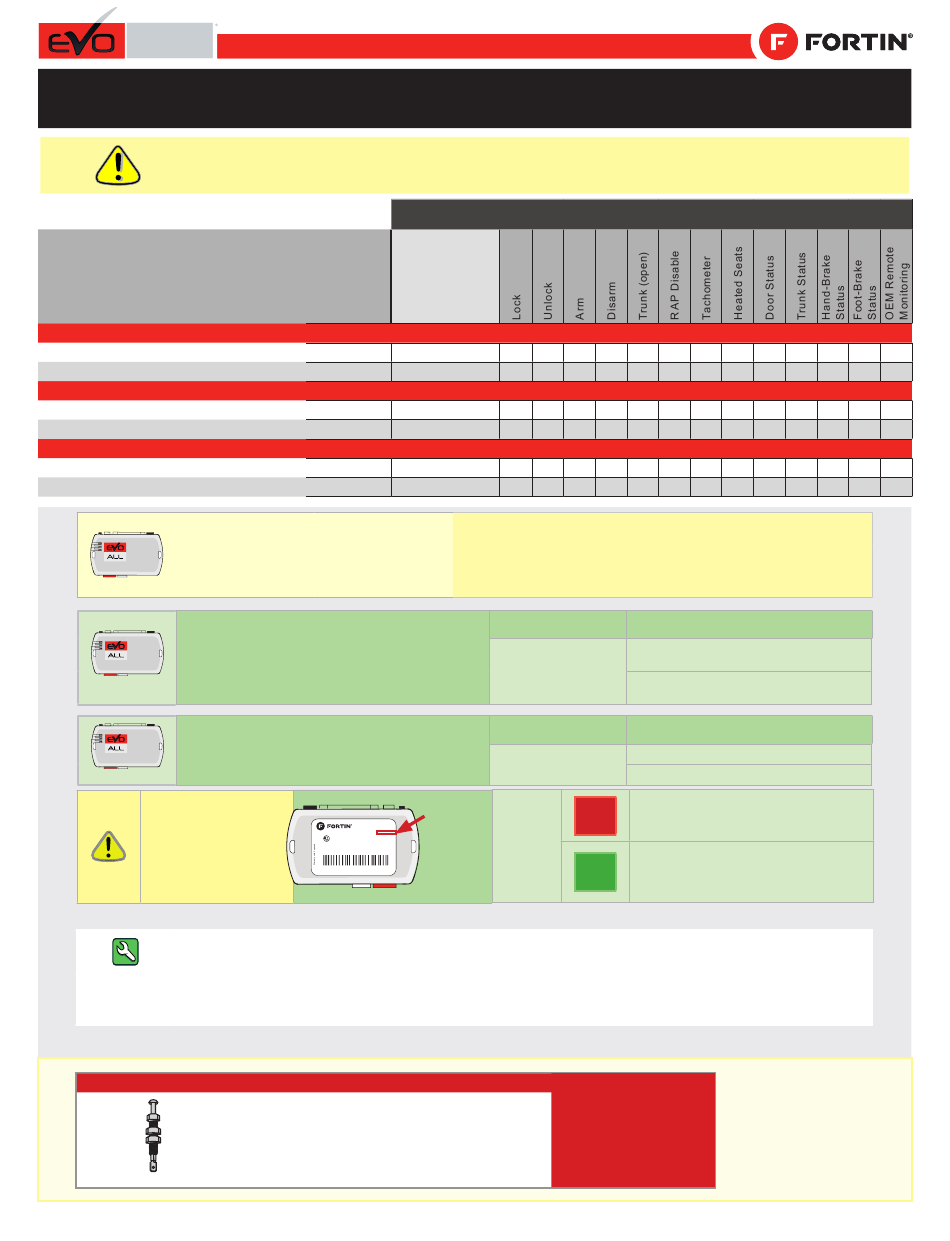

Fortin EVO ALL Stand Alone Installation

ALL ALL
STAND ALONE INSTALLATION
INSTALLATION STAND ALONE
VEHICLE
VEHICULES
CADILLAC
SRX
Push-To-Start
XTS
Push-To-Start
BUICK
LaCrosse
Push-To-Start
Regal
Push-To-Start
CHEVROLET
Impala
Push-To-Start
Malibu
Push-To-Start
HARDWARE VERSION
VERSION MATÉRIELLE
MINIMUM
ATTENTION!
Parts required (Not included)
1X 5 Amp Fuse
1X 1k Ohm Resistor
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE
* HOOD PIN
HOOD STATUS : THE HOOD PIN SWITCH MUST BE INSTALLED
IF THE VEHICLE CAN BE REMOTE STARTED WITH THE HOOD OPEN.
CONTACT
STATUT DE CAPOT : LE CONTACT DE CAPOT, DOIT ÊTRE INSTALLÉ SI LE
DE CAPOT
VÉHICULE PEUT DÉMARRER À DISTANCE, LORSQUE LE CAPOT EST OUVERT.
1 / 10
Page
ONLY COMPATIBLE WITH AUTOMATIC TRANSMISSION VEHICLES.
COMPATIBLE AVEC VÉHICULE À TRANSMISSION AUTOMATIQUE SEULEMENT.
Immobilizer
bypass
Contournement
d'immobilisateur
YEARS
ANNÉES
2010-2016
2013-2018
2010-2016
2011-2019
2014-2018
2013-2015
FIRMWARE VERSION
VERSION LOGICIELLE
6 70.[38]
GM MINIMUM
Program bypass option:
Programmez l'option du contournement:
Program bypass option:
Programmez l'option du contournement:
HARDWARE VERSION X
FIRMWARE VERSION X
Date: xx-xx
EVO-ALL Type X
CAN BUS INTERFACE MODULE
PATENTS PENDING US: X
Service # : X
Made in Canada www.fortinbypass.com
REV.: 20191008 REV.: 20191008
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhicule supportées dans ce
diagramme (fonctionnelles si équipé)
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
To add the firmware version and the options,
use the FLASH LINK UPDATER
or FLASH LINK MOBILE tool, sold separately.
Pour ajouter la version logicielle et les options, utilisez l'outil FLASH LINK
UPDATER ou FLASH LINK MOBILE, vendu séparément.
UNIT OPTION
OPTION UNITE
C1
UNIT OPTION
OPTION UNITE
D6
OFF
DATE: XX-XX
NON
E5
ON
OUI
Pièce(s) requise(s) (Non incluse(s))
1X Fusible 5 Amp
1X Résistance 1k Ohm
Notice: the installation of safety
elements are mandatory. The hood pin
is an essential security element and
must be installed.
Notice: l'installation des éléments de
sécurité est obligatoire. Le contact de
capot est un élément de sécurité
essentiel et doit absolument être
installé.
Guide # 29941
ADDENDUM - SUGGESTED WIRING CONFIGURATION
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
• • • • • •
• • • • • •
• • • • • •
• • • • • •
• • • • • •
• • • • • •
DESCRIPTION
OEM Remote status (Lock/Unlock)
monitoring
Suivi des status (Verrouillage/Déverrouil-
lage) de la télécommande d'origine
DESCRIPTION
Push-to-Start
Push-to-Start
SPECIAL FUNCTIONS:
BY DEFAULT
DEACTIVITED
FONCTION SPECIAL
PAR DEFAUT DÉSACTIVÉ
MANUFACTURED MODULES
BETWEEN: 04/2018 TO 04/2019
MODULES MANUFACTURÉS
ENTRE: 04/2018 AU 04/2019
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
• • • •
• • • •
• • • •
• • • •
• • • •
• • • •
