Summary of Contents for GEFRAN-SIEI ARTDriveG EXP-D6A1R1-AGy

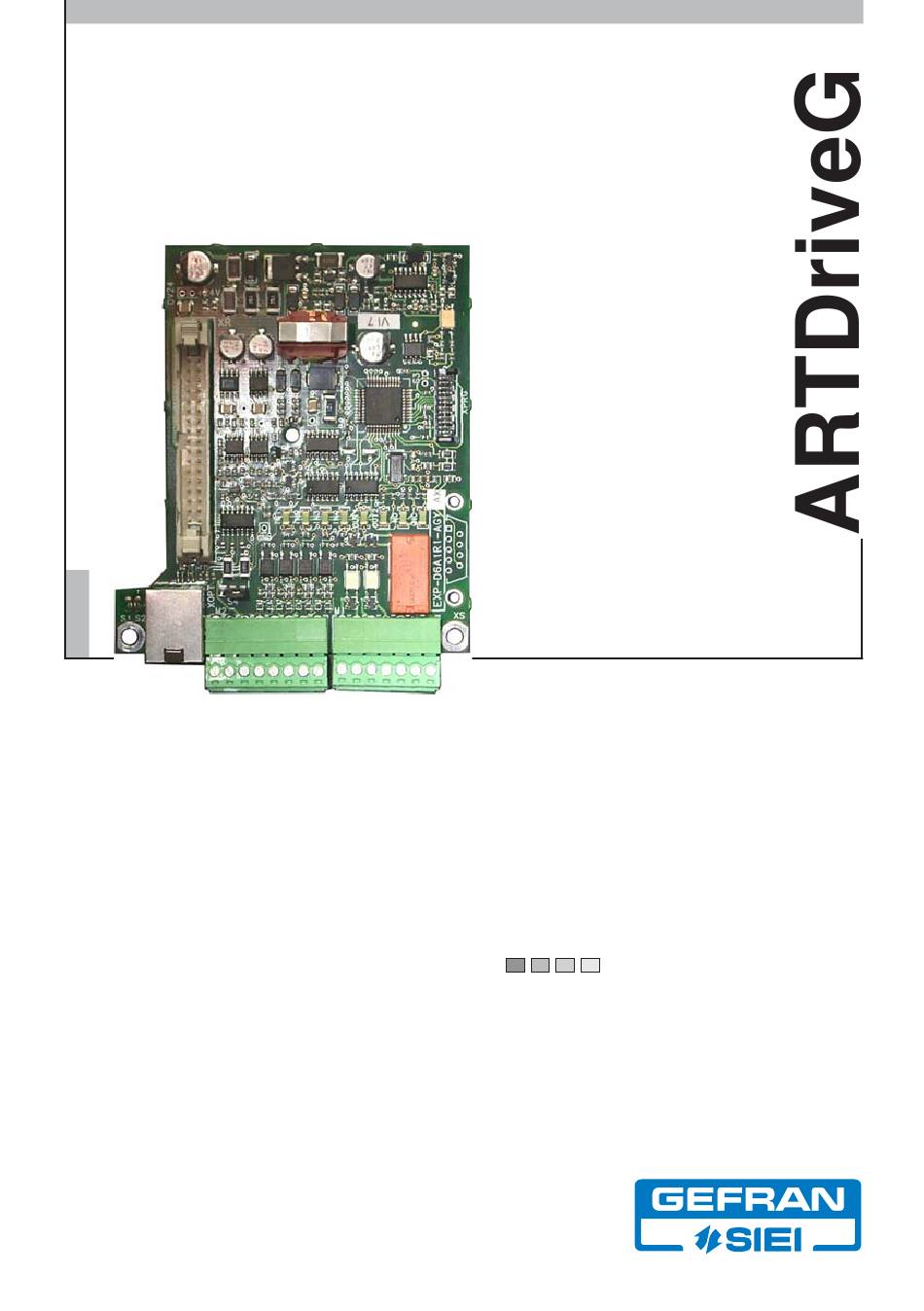

  • Page 1 Expansion card EXP-D6A1R1-AGy Manuale Istruzione ..Instruction Manual...
  • Page 2 Vi ringraziamo per avere scelto questo prodotto Gefran Siei. Saremo lieti di ricevere all'indirizzo e-mail: techdoc@siei.it qualsiasi informazione che possa aiutarci a migliorare questo manuale. Durante il suo periodo di funzionamento conservate il manuale in un luogo sicuro e a disposizione del personale tecnico.
  • Page 3: Table Of Contents

    Sommario - Table of Contents Italiano _____________________________ 4 Capitolo 1 - Introduzione ............4 Capitolo 2 - Fissaggio e connessione ........4 2.1 Connessione ingressi digitali ..............5 2.2 Connessione uscite digitali ..............5 2.3 Connessione uscita analogica .............. 6 Capitolo 3 - Alimentazioni ............
  • Page 4: Italiano

    Capitolo 1 - Introduzione La EXP-D6A1R1-AGy è una delle schede di espansione per i drive AGy che usano la scheda di regolazione R-AGY o R-AGY2. La scheda di espansione è composta da: 4 ingressi digitali optoisolati 15 ... 30V DC 2 uscite digitali optoisolate 15 ...
  • Page 5: Connessione Ingressi Digitali

    La scheda EXP-ENC-AGy viene fornita con un kit comprendente 2 distanziali in ottone (A), 1 distanziale in plastica (B) e 2 viti (C) per il fissaggio alla scheda di regolazione. 1. Spegnere l’azionamento. 2. Togliere la copertura del drive come indicato nel capitolo 5.1 del Manuale Istruzioni fornito con il drive.
  • Page 6: Connessione Uscita Analogica

    USCITE DIGITALI Connettore Morsetto OUT1- OUT1+ OUT2- OUT2+ NO Segnale Parametro drive IPA I.150 IPA I.151 IPA I.152 tab 2 2.3 Connessione uscita analogica L’uscita analogica può essere usata in tensione o in corrente. La selezione viene effettuata attraverso il ponticello S4 posizionato immediatamente dietro i morsetti dell’uscita analogica.
  • Page 7: Capitolo 5 - Led

    Capitolo 5 - LED Sono presenti 8 led. Hanno la funzione di indicare lo stato di funzionamento degli I/O digitali. La tabella seguente descrive le indicazioni dei led. Nome led Segnalazione IN 1 Ingresso digitale 1 attivo. IN 2 Ingresso digitale 2 attivo. Ingresso digitale 3 attivo.
  • Page 8: Uscite Digitali

    8.3 Uscite digitali Tipo uscita __________________________ Open collector o open emitter optoisolata Pull down ___________________________ Assente Numero uscite _______________________ 2 Collegamento _______________________ NPN o PNP con alimentazione esterna indipendente per ogni uscita Meccanica __________________________ morsetto estraibile al quale si può collegare una sezione di 0.14 ...
  • Page 9: English

    Chapter 1 - Introduction EXP-D6A1R1-AGy is one of the expansion cards of the AGy drive using the R-AGY or R-AGY2 regulation card. The expansion card consists of: 4 opto-isolated digital inputs (15 ... 30V) 2 opto-isolated digital outputs (15 ... 30V DC 50 mA max) 1 digital output with switch contact relay (250V AC 5A max) 1 voltage (0 ...
  • Page 10: Digital Input Connection

    The EXP-ENC-AGy card is supplied with a kit including 2 brass standoffs (A), 1 plastic standoff (B) and two screws (C) to fix on the regulation card. 1. Switch the drive off. 2. Remove the drive cover as shown in chapter 5.1 of the Instruction Manual supplied with the drive.
  • Page 11: Analog Output Connection

    DIGITAL OUTPUTS Connector Terminal OUT1- OUT1+ OUT2- OUT2+ NO Signal IPA I.150 IPA I.151 IPA I.152 Drive parameter tab 2g 2.3 Analog output connection The analog output can be used both with voltage and current. The selection is performed through the S4 jumper positioned immediately after the terminals of the analog output.
  • Page 12: Chapter 5 - Leds

    Chapter 5 - LEDs There are 8 LEDs. Their function is to state the functioning condition of the digital I/Os. The following table describes the LED signals. LED name Signal meaning IN 1 Active digital input 1. IN 2 Active digital input 2. Active digital input 3.
  • Page 13: Digital Outputs

    8.3 Digital outputs Output type _________________________ Open collector or opto-isolated open emitter Pull down ___________________________ Not available Output number _______________________ 2 Connection _________________________ NPN or PNP with external power supply independent for each output Mechanics __________________________ extractable terminal which can be connected to a section of 0.14 ...
  • Page 16 SIEI SIEI worldwide SIEI – A member of the GEFRAN Group. Via Carducci 24 Germany: GEFRAN S.p.A. Asia: 21040 Gerenzano VA – Italia SIEI-AREG – Gemmrigheim Via Sebina 74 GEFRAN SIEI ASIA – Singapore Tel. +39 – 02.967.601 Tel. +49 – 7143 – 9730 25050 Provaglio d’Iseo (BS) –...
