Summary of Contents for EM2GO EM022AS0OCPP

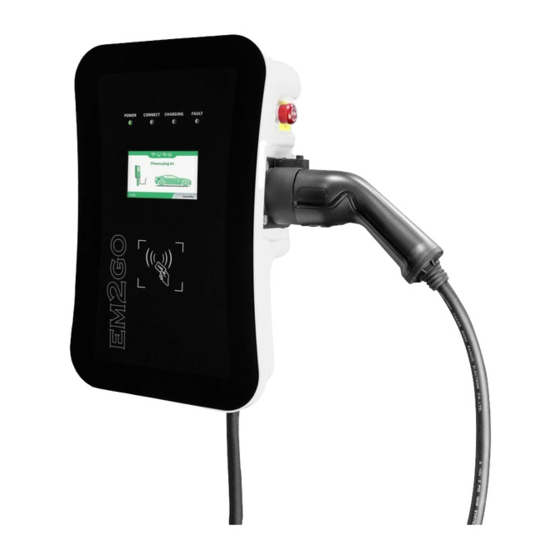

- Page 1 Bedienungsanleitung User Manual EV-Ladestation ....1 EV-Charging Station ...9 Cable Type (CT) Socket Type (ST) 22kW | 3-Phasen EM022AC1OCPP 22kW | 3-Phases EM022AS0OCPP 11kW | 3-Phases EM011AC1OCPP ELECTRO MOBILITY TO GO...
-
Page 2: Wichtiger Hinweis
Danke, dass Sie sich für die EM2GO Ladestation für • Überprüfen Sie den Drahtdurchmesser gemäß den örtlichen elektrischen Anforderungen. • Schalten Sie vor Beginn der Installation die entsprechende Stromversorgung aus. Elektrofahrzeuge entschieden haben. • Das Ladegerät ist vom Fachpersonal zu Installieren und in Betrieb zu nehmen. -
Page 3: Montage
4. Setzen Sie die Ladestation mit der Rückseite von oben auf die Wandhalterung (Abb.2). 5. Befestigen Sie die Linke und Rechte Schraube um die Wallbox an der Wandhalterung EM2GO EV-Ladegeräte sind mit einem Drehstrom CEE-Stecker ausgestattet und können zu sichern (Abb.3). -
Page 4: Led-Anzeigen
Standby (Offline-Modus) BLINKT Standby (Online-Modus) Der Ladeadapter ist ordnungsgemäß an das Fahrzeugangeschlossen Display BLINKT Prüft Ladevorgang Das hochauflösende LCD-Farbdisplay der EM2GO Ladeeinheit zeigt Ihnen folgende BLINKT Ladevorgang Informationen: WLAN verbunden 1. Ladeleistung in Echtzeit BLINKT Fehlercode siehe Display 2. 3-Phasen Daten (Spannung und Strom) Ethernet verbunden 3. - Page 5 2. Schalten Sie den WLAN-Router ein, stellen Sie sicher, dass der Router eine Verbindung Ladestation zum Internet herstellen kann. 3. Schalten Sie das WLAN des Smartphones ein, verbinden Sie das Smartphone über WLAN Ladeanschluss mit dem Router und stellen Sie sicher, dass das Endgerät über den Router auf das Internet zugreifen kann.
- Page 6 Belegung: Seriennummer der Ladestation, welche Sie im Display der Ladestation finden, per E-Mail an die Adresse ocpp@em2go.de. Signal Ethernet TX+ Ethernet TX- Ethernet RX+ NC NC Ethernet RX- RS-485 A RS-485 B Hinweis: Die Endpoint-URL muss mit ws:// oder wss:// beginnen. Es kann bis zu 24 Stunden dauern, bis die Endpoint-URL in die Ladestation programmiert wurde Hinweis: Ein wasserfester Verschluss für ein RJ-45 Kabel ist optional erhältlich.
- Page 7 AT-Befehle...
-
Page 8: Garantie Und Wartung
Fehlercodes E Codes Garantie und Wartung • Die Garantiezeit für dieses Ladegerät beträgt zwei Jahre. Code Beschreibung • Die Garantie verfällt wenn: Ladevorgang durch Fahrzeug beendet • Kein Kaufbeleg vorgelegt werden kann. Ladevorgang durch externen Befehl gestoppt • Die vom Hersteller angegebene Garantiezeit überschreiten ist. Typ 2 Stecker entfernt •... -
Page 9: Hinweis Zum Umweltschutz
Hiermit Erklären wir, dass dieses Gerät die CE Kennzeichnung gemäß den Bestimmungen und Vorgaben trägt. Es entspricht somit den Grundlegenden Anforderungen der RED-Richtlinie 2014/53/EU. EMV-Richtlinie 2014/30/EU, sowie der Niederspannungsrichtlinie 2014/35/EU. Harmonisierte EN-Grund und Konstruktionsnormen: IEC61851-21-2, EN301489-1/-17 , EN300328, EN300330, EN6100-3-11/-12. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.d-parts.de/Konfo... -
Page 10: Important Note
Thank you for choosing the EM2GO electric vehicle Abbreviations: charging station. A | Ampere, unit of current V | Volt, unit of voltage EV | Electric vehicle With this smart wallbox, you have chosen a high-precision charger equipped with many... -
Page 11: Package Contents
Fig.2 Fig.3 The installation and wiring must be carried out by a specialist company. EM2GO EV chargers are equipped with a three-phase CEE plug and can be plugged into a suitably installed and secured CEE socket. Danger of electric shock! -
Page 12: Led Indicators
Charging adapter is properly connected to the vehicle Display FLASHES OFF Checks charging The high-resolution LCD color display of the EM2GO charging unit shows you the following FLASHES OFF Charging process information: 1. Charging power in real time WiFi connected... - Page 13 esptouch for iOS: esptouch for Android: Charging station https://apps.apple.com/app/espressif- https://play.google.com/store/apps/details?id=com. Vehicle inlet esptouch/id1071176700 dparts.esptouch https://github.com/EspressifApp/EsptouchForAndroid/ Vehicle connector releases/latest Cable 1. Remove the type 2 plug from the charging plug holder (CT) and connect it to the vehicle‘s Open the EspTouch app, select „EspTouch“ (not „EspTouch V2“) charging port.
- Page 14 Pinout: of the charging station, which you will find in the display of the charging station, by email to ocpp@em2go.de. Note: The endpoint URL must start with ws:// or wss://. It may take up to 24 hours for Signal Ethernet TX+ Ethernet TX- Ethernet RX+ NC NC Ethernet RX- RS-485 A RS-485 B the endpoint URL to be programmed into the charging station and for the charging sta- Note: A waterproof housing for an RJ-45 cable is optionally available.
- Page 15 AT commands...
-
Page 16: Error Codes
Error codes E Codes Warranty and maintenance • The warranty period for this charger is two years. Code Description • The warranty expires if: Charging process terminated by vehicle • No proof of purchase can be provided. Loading process stopped by external command •... - Page 17 We hereby declare, that this device carries the CE mark in accordance with the regulations and standards. It conforms with the fundamental requirements of the RED Directive 2014/53/EU. EMC Directive 2014/30/EU, and the Low Voltage Directive 2014/35/EU. The full text of the EU declaration of conformity is available at the following internet address: www.d-parts.de/Konfo Note on environmental protection:...
- Page 18 Marke der D-Parts GmbH D-Parts GmbH Birkenweiher Str. 16 63505 Langenselbold, Germany / www.d-parts.de V2_03_22...
