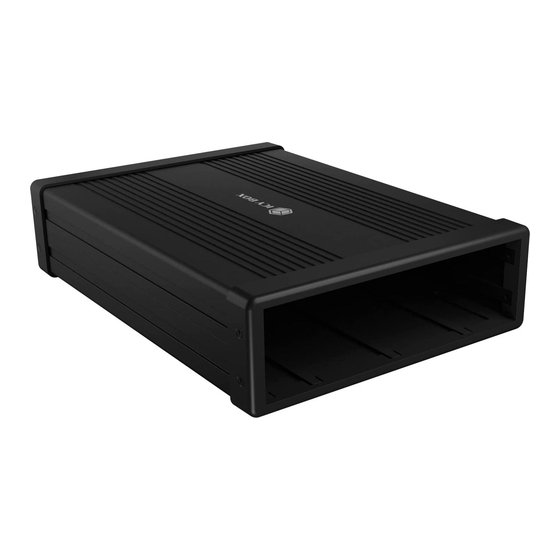

- Page 1 Manual IB-525-U3 Enclosure for 5.25" SATA drive Handbuch IB-525-U3 Gehäuse für ein 5,25" SATA Laufwerk...
-
Page 2: Safety Information
Safety Information Please read carefully the following information to prevent injuries, damage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with. - Page 3 Safety Information • Avoid direct sunlight on the device/power unit • Guarantee sufficient ambient air for the device/power unit • Do not place objects on the device/power unit Hazards caused by very small parts and packaging Risk of suffocation WARNING Risk of death by suffocation or swallowing •...
- Page 4 Sicherheitshinweise Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlich- keit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden. warnt vor einer unmittelbar gefährlichen Situation, die zum Tod GEFAHR oder zu schweren Verletzungen führen wird.
- Page 5 Sicherheitshinweise • externe Erwärmung vermeiden und Luftaustausch zulassen • Lüfter-Auslass und passive Kühlkörper freihalten • direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen • keine Gegenstände auf dem Gerät/Netzteil abstellen Gefahren durch Kleinstteile und Verpackung Erstickungsgefahr WARNUNG Lebensgefahr durch Ersticken oder Verschlucken •...
- Page 6 Manual IB-525-U3 Package content 1x IB-525-U3 1x Manual 1x Power adapter 1x USB Type-B to Type-A cable + Type-A to Type-C adapter ® 4x Rubber feet 1x Screw set (screwdriver & screws) System requirements One free USB 3.2 (Gen 1) Type-A or Type-C port on your host computer ®...
- Page 7 Manual IB-525-U3 Drive installation Open the enclosure by loosening the four small screws on the rear plastic frame at the back. Remove the plastic frame at the back and slide the top aluminium cover aside so that it can be...
- Page 8 Manual IB-525-U3 Carefully slide the 5.25" SATA drive into the enclosure. Make sure the drive is positioned correctly over the holes in the lower aluminium cover so that the drive can be properly secured. Secure the 5.25" SATA drive with the four black screws from the bottom.
- Page 9 Manual IB-525-U3 Connect the SATA cable on the plastic frame to the 5.25" SATA drive and slide the aluminium cover back on. Remount the plastic frame on the back and secure it with the four small black screws to complete the drive installation.
- Page 10 Make sure that the enclosure is switched off with the ON/OFF switch. Connect the IB-525-U3 to your host computer using the USB cable. Connect the IB-525-U3 to a standard household 230 V socket using the power supply unit. Switch on the IB-525-U3 using the ON/OFF switch.
- Page 11 Handbuch IB-525-U3 Verpackungsinhalt 1x IB-525-U3 1x Handbuch 1x Netzteil 1x USB Type-B zu Type-A Kabel + Type-A zu Type-C Adapter ® 4x Gummifüße 1x Schraubenset (Schraubendreher & Schrauben) Systemanforderungen Ein freier USB 3.2 (Gen 1) Type-A oder Type-C Anschluss an Ihrem Hostcomputer ®...
- Page 12 Handbuch IB-525-U3 Laufwerksinstallation Öffnen Sie das Gehäuse, indem Sie die vier kleinen Schrauben am hinteren Kunststoffrahmen an der Rückseite lösen. Entfernen Sie den Kunststoffrahmen an der Rückseite und schieben Sie den oberen Aluminiumde- ckel des Gehäuses beiseite, sodass dieser entfernt werden kann.
- Page 13 Handbuch IB-525-U3 Schieben Sie das 5,25" SATA Laufwerk vorsichtig in das Gehäuse. Stellen Sie sicher, dass das Laufwerk in der richtigen Position über den Löchern des unteren Aluminiumdeckels sitzt, um das Laufwerk ordnungsgemäß befestigen zu können. Befestigen Sie das 5,25" SATA Laufwerk mittels der vier schwarzen Schrauben von der Unterseite.
- Page 14 Handbuch IB-525-U3 Verbinden Sie das SATA Kabel am Kunststoffrahmen mit dem 5,25" SATA Laufwerk und schieben Sie den Aluminiumdeckel wieder auf. Montieren Sie den Kunststoffrahmen wieder an der Rückseite und befestigen Sie diesen mit den vier kleinen, schwarzen Schrauben, um...
- Page 15 Stellen Sie sicher, dass das Gehäuse über den ON/OFF Schalter ausgeschaltet ist. Schließen Sie das IB-525-U3 mit dem USB Kabel an Ihren Hostcomputer an. Schließen Sie das IB-525-U3 mit dem Netzteil an einer haushaltsüblichen 230 V Steckdose an. Schalten Sie das IB-525-U3 über den ON/OFF Schalter ein.
- Page 16 Nos produits et emballages se recyclent, ne les jetez pas! Trouvez où les déposer sur le site www.quefairedemesdechets.fr © Copyright 2022 by RaidSonic Technology GmbH. All Rights Reserved The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH assumes no responsibility for any errors contained in this manual.
