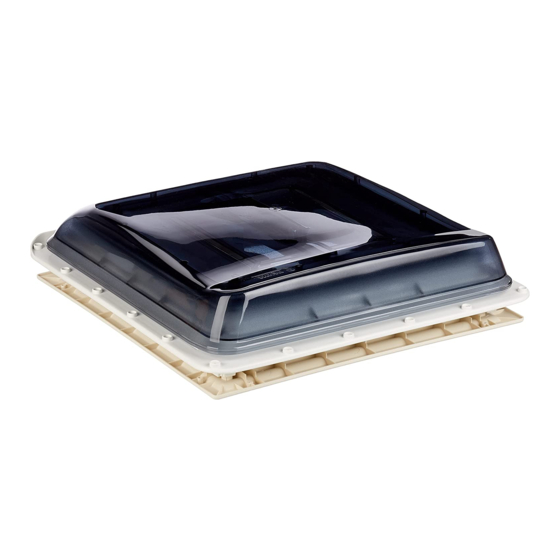

Summary of Contents for Fiamma VENT 04328B02
- Page 1 Roofl ight Installation and usage instructions Dachhaube Montage-und Gebrauchsanleitung Lanterneau Instructions de montage et mode d’emploi Claraboya Instruciones de montaje y uso Obló Istruzioni di montaggio e d’uso Dakluik Montage- en gebruiksinstructies Takhuv Monterings- och bruksanvisning Ovenlysvindue Monterings- og brugsvejLedning Takluke Monterings- og bruksinstruksjoner Luukku...
- Page 2 COMFORT - Tech 04328B01- Vent White 04329B02- 2,8 kg 04328B01D Vent Crystal 04329B02D...
- Page 3 COMFORT - Tech 3 cm 3 cm 39 cm 43 cm 45,5 cm Package contents / Verpackungsinhalt / Contenu de l’emballage / Contenido del embalaje / Contenuto dell’imballo / Inhoud van de verpakking / Förpackningens innehåll / Pakkens indhold / Innholdet i pakningen / Pakkauksen sisältö...
- Page 4 COMFORT - Tech Check that nothing has been damaged or deformed during transport. In the event of doubts or questions concerning the installation, use or limitations of the product, contact the dealer. We recommend that the installation is carried out by qualifi ed personnel and in compliance with current local regulations.
- Page 5 COMFORT - Tech STANDARD SIKALASTOMER min 3 cm max 5 cm min 3 cm max 5 cm ROOF OPTIONAL - KIT EXTENSION VENT Ivory - Item No. 98683-116 SIKALASTOMER White - Item No. 98683-112 min 5 cm max 7 cm min 5 cm max 7 cm ROOF...
- Page 6 COMFORT - Tech 1) Decide where the roofl ight should be installed and make a square hole of 39cm. The roofl ight can be installed on roofs with thickness between 3 and 5cm. The optional Extension Vent kit must be used for fi xings with thicknesses greater than 5 cm up to max 8.5 cm. 2) Apply the waterproof sealant (recommended: SIKALASTOMER-710 / THEROSTAT II / DEKALIN 1512) in the lower part of the external frame.
- Page 7 COMFORT - Tech 1) Una vez elegido el punto donde instalar la claraboya, hacer una abertura cuadrada de 39 cm de lado. La claraboya se instala en los techos con espesor entre 3 y 5 cm. Para las fi jaciones con espesores superiores a 5 cm hasta un máximo de 8,5 cm, se debe utilizar el kit opcional Extension Vent.
- Page 8 COMFORT - Tech 1) Vælg punktet hvor koøjet skal installeres. Lav et kvadratisk hul med en sidelængde på 39 cm. Koøjet kan installeres på tage med en tykkelse på mellem 3 og 5 cm. Til fastgørelse med tykkelser på over 5 cm indtil maks. 8,5 cm skal der anvendes ekstraudstyrssættet Extension Vent. 2) Påfør det vandtætte tætningsmiddel (anbefalet: SIKALASTOMER-710 / THEROSTAT II / DEKALIN 1512) i den nederste del af rammen på...
- Page 9 COMFORT - Tech SIKALASTOMER-710 / THEROSTAT II / DEKALIN 1512...
- Page 10 COMFORT - Tech Not included Ø4.2x30mm UNI EN ISO 7049 F 1N.m Not included Ø3.5x15mm UNI EN ISO 7049...
- Page 11 COMFORT - Tech In case of problems please contact your local dealer. Consult our website for spare parts drawing.. Bei Problemen bitte den Händler kontaktieren. Auf der Homepage fi nden Sie die Explosionszeichnung En cas de problème, contacter le revendeur. Consulter le site Internet pour une vue éclatée des pièces de rechange.
- Page 12 COMFORT - Tech Km/h...
-
Page 13: Care And Maintenance
COMFORT - Tech Fiamma declines all responsibility for any personal injury and damage to property due to incorrect assembly or use of the product; it is suggested to keep the instructions inside the vehicle. The assembly of the product must be carried out according to the assembly instructions: the product must not be modifi... -
Page 14: Mantenimiento Y Limpieza
COMFORT - Tech Fiamma décline toute responsabilité en cas de dommages aux biens ou de lésions corporelles qui dériveraient d’un usage inapproprié de l’article. Conserver les notices à l’intérieur du véhicule. Respecter les consignes de montage contenues dans la notice ; ne jamais apporter de modifi cations. -
Page 15: Cura E Manutenzione
COMFORT - Tech Fiamma declina ogni responsabilità per eventuali lesioni personali e danni alle cose dovute al montaggio oppure all’uso errato del prodotto; si suggerisce di custodire le istruzioni all’interno del veicolo. Il montaggio del prodotto deve essere eseguito rispettando le istruzioni di montaggio: il prodotto non deve essere modifi... -
Page 16: Rengöring Och Underhåll
Rengöring av myggnätet sker med vatten och neutralt rengöringsmedel efter att du tagit bort ramen och fastsättningsskruvarna. Fiamma fralægger sig ethvert ansvar for personskade og skade på ejendom på grund af forkert montering eller anvendelse af produktet. Det anbefales at opbevare instruktionerne i køretøjet. -
Page 17: Stell Og Vedlikehold
COMFORT - Tech Fiamma fraksriver seg alt ansvar for eventuelle skader på personer eller gjenstander som skyldes feil montering eller bruk av produktet. Vi anbefaler at du oppbevarer instruksjonene inne i kjøretøyet. Montering av produktet må skje i henhold til monteringsinstruksjonene. Produktet må ikke endres på noen måte. - Page 18 COMFORT - Tech Fiamma declina quaisquer responsabilidades por eventuais lesões pessoais e danos nos bens devidos à montagem ou ao uso errado do produto; aconselhamos a guardar as instruções no interior do veículo. A montagem do produto deve ser executada respeitando as instruções de montagem: o produto não deve ser modifi...
- Page 19 COMFORT - Tech Warranty Fiamma In case of defects with regards to materials and manufacturing, the customer is entitled to the warranty in accordance with local laws and regulations of the country in which the product was purchased. Garantie Fiamma Im Falle einer Mangelhaftigkeit der Ware, kann der Verbraucher unter den erforderlichen Voraussetzungen gegenüber dem Verkäufer von dem Garantieanspruch zu den...
