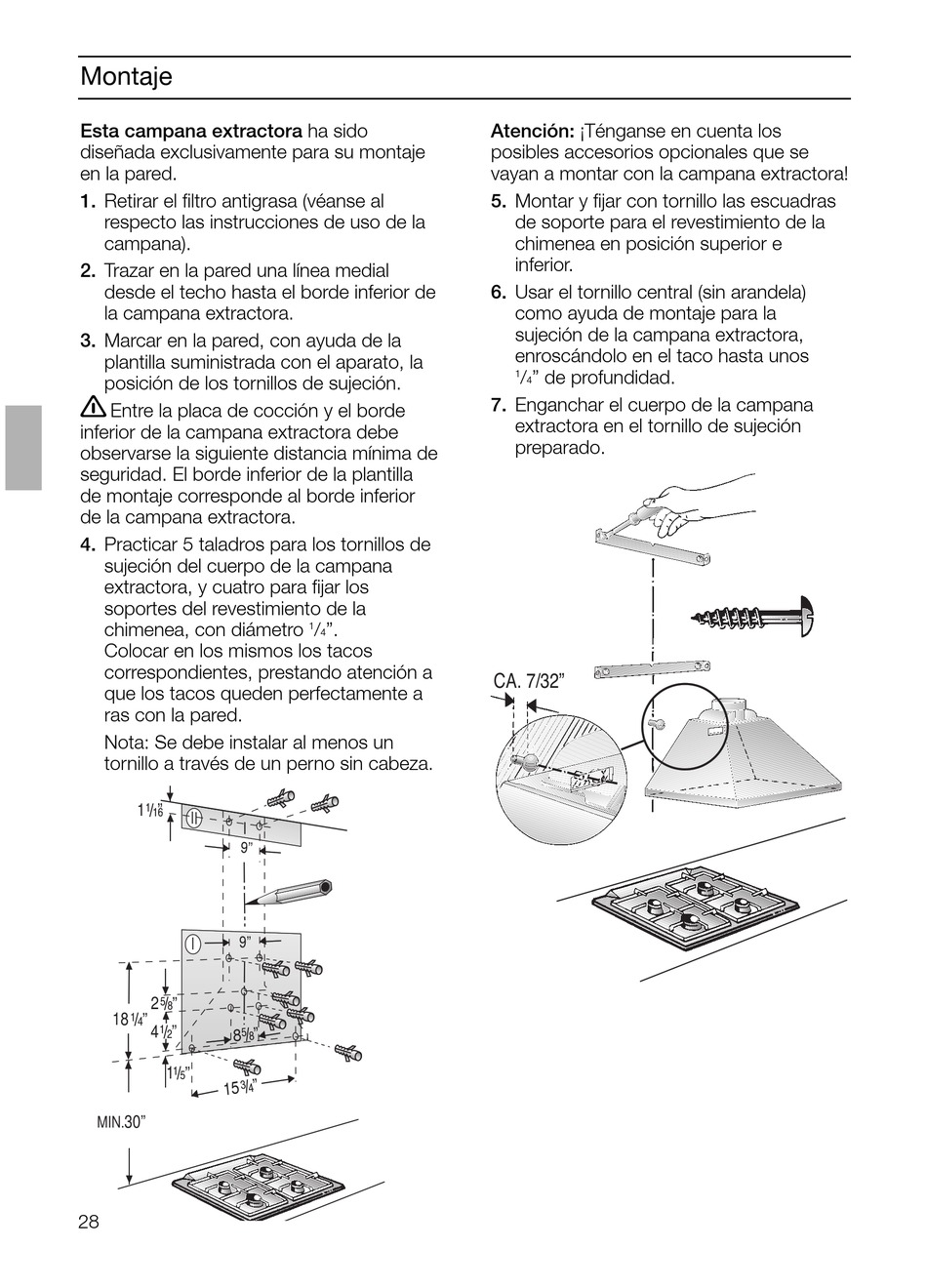

Montaje

Esta campana extractora ha sido
diseñada exclusivamente para su montaje
en la pared.
1. Retirar el filtro antigrasa (véanse al
respecto las instrucciones de uso de la
campana).
2. Trazar en la pared una línea medial
desde el techo hasta el borde inferior de
la campana extractora.
3. Marcar en la pared, con ayuda de la
plantilla suministrada con el aparato, la
posición de los tornillos de sujeción.
Entre la placa de cocción y el borde
inferior de la campana extractora debe
observarse la siguiente distancia mínima de
seguridad. El borde inferior de la plantilla
de montaje corresponde al borde inferior
de la campana extractora.
4. Practicar 5 taladros para los tornillos de
sujeción del cuerpo de la campana
extractora, y cuatro para fijar los
soportes del revestimiento de la
chimenea, con diámetro
Colocar en los mismos los tacos
correspondientes, prestando atención a
que los tacos queden perfectamente a
ras con la pared.
Nota: Se debe instalar al menos un
tornillo a través de un perno sin cabeza.
1 "
1 16 /
9"
2 5 8 / "
18 1 4 / "
4 1 2 / "
1 " 1 5 /
30"
MIN.
28
1 / ".
4
Atención: ¡Ténganse en cuenta los
posibles accesorios opcionales que se
vayan a montar con la campana extractora!
5. Montar y fijar con tornillo las escuadras
de soporte para el revestimiento de la
chimenea en posición superior e
inferior.
6. Usar el tornillo central (sin arandela)
como ayuda de montaje para la
sujeción de la campana extractora,
enroscándolo en el taco hasta unos
1 / " de profundidad.
4
7. Enganchar el cuerpo de la campana
extractora en el tornillo de sujeción
preparado.
CA. 7/32"
