Solight WM-10W-E Quick Start Manual

CZ Venkovní LED reflektorová lampa
Typ: WM-10W-E – výkon: 10W
Typ: WM-10WS-E – výkon: 10W
Typ: WM-30W-E – výkon: 30W
Typ: WM-50W-E – výkon: 50W
Typ: WM-20W-ES – výkon 20W
Typ: WM-30W-ES – výkon 30W
Vážený zákazníku,
děkujeme Vám za zakoupení venkovní LED lampy.
Pozorně si přečtěte následující pokyny a dodržujte je, aby vám výrobek sloužil
bezpečně a k plné spokojenosti!
Použití lampy:
• lampa je určená pro osvětlení volných, zejména průmyslových prostranství a okolí
domů
•
snadná montáž
• osvětluje jasným, intenzivním světlem
• účinně odrazuje nezvané návštěvy
Montáž:
POZOR!
• Před započetím montáže zařízení, při údržbě či demontáži je nutné vždy odpojit
napájení vypnutím vypínače nebo jističe.
• Práce, spojené s připojením lampy k napájení, by měly být provedeny oprávněnou
osobou s patřičným oprávněním.
• Během činnosti lampy se lampa zahřívá. Před každou činností prováděnou na
lampě, např. údržba apod., je nutné odpojit lampu od napájení a počkat několik
minut do úplného vychladnutí lampy.
•
Zákaz používání lampy bez ochranného skla nebo s popraskaným ochranným
sklem.
Svítidlo musí být k elektrické instalaci připojeno tří-žilovým přívodem (s
•
ochranným vodičem), který je nutno přivést do svítidla přes průchodku.
Připojení je nutné provést podle obr. 1.
•
L=fáze=hnědý kabel
N=nulový vodič=modrý kabel
Uzemnění = zeleno-žlutý kabel
Před uvedením do provozu, je bezpodmínečně nutné zkontrolovat správnost
•
připojení.
• Před upevněním lampy je nutné zkontrolovat, zda jsou dodrženy vzdálenosti od
okolních předmětů, vzdálenost od ochranného skla k osvětlovanému předmětu
musí být nejméně 1m, obr. 2.
• Vhodné pro napájecí kabel o průměru 9-12mm.
• Nakonec dotáhněte všechny šroubky a seřiďte konzolu lampy pro dosažení
požadovaného osvětlení.
Příčiny možných poruch:
Jestliže lampa nesvítí, je potřeba se nejdříve ubezpečit zda je funkční elektrické
napájení.
Upozornění:
Chraňte před dětmi, nezasahujte do zapojení. Technické změny jsou vyhrazeny,
uchovejte návod.
Nastavení senzoru a délky svícení
Pomocí otočných regulátorů na spodní straně senzoru můžete nastavit 3 parametry
senzoru:
SENS: Nastavení citlivosti spínání na pohyb.
TIME: Nastavení doby svícení.
LUX: Nastavení citlivosti spínání v závislosti na okolních světelných podmínkách.
SOLIGHT Holding, s.r.o. nenese žádnou zodpovědnost za škody způsobené
nesprávnou montáží lampy, nesprávným zapojením k elektrické instalaci, použitím
jiného než doporučeného příslušenství, neschválenými technickými změnami, nebo
nedodržením doporučení v tomto návodu!

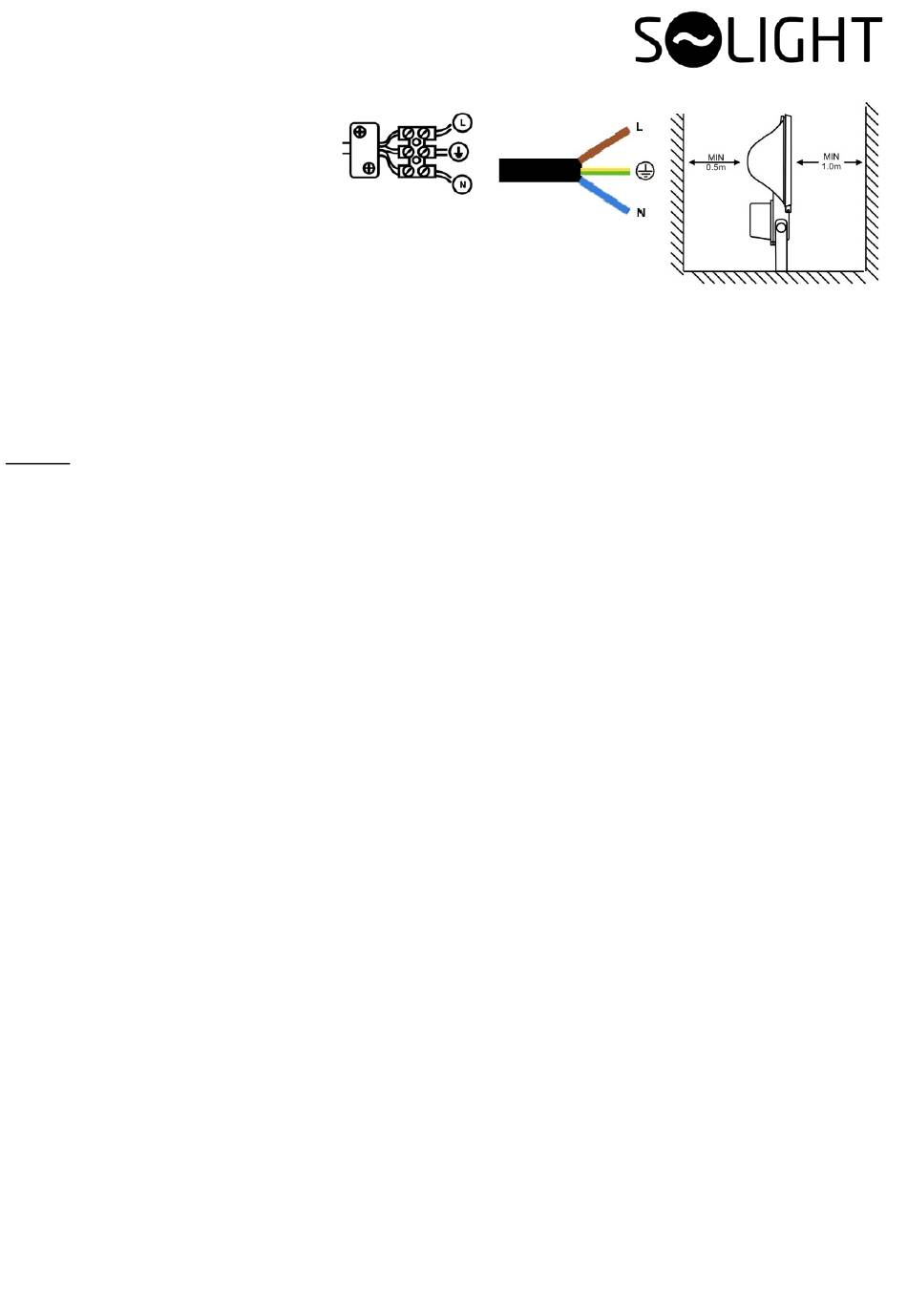

Obrázek 1
Obrázek 2
Technické údaje:
Záběr senzoru:
max. 9m (do 24°C)
o
180
Doba svícení: 5s – 4 min
Typ: WM-10W-E
Výkon: 10W; Napětí: 220-240V, 50/60Hz
Světelný zdroj: LED COB 10W; Světelný
tok: 700lm
Chromatičnost: 6000K; Materiál: Tlakově
litý hliník
IP65
WM-10WS-E
Výkon: 10W; Napětí: 220-240V, 50/60Hz
Světelný zdroj: LED COB 10W; Světelný
tok: 700lm
Chromatičnost: 6000K; Materiál: Tlakově
litý hliník
IP44
Typ: WM-30W-E
Výkon: 30W; Napětí: 220-240V, 50/60Hz
Světelný zdroj: LED COB 30W; Světelný
tok: 2100lm
Chromatičnost: 6000K; Materiál: Tlakově
litý hliník
IP65
Typ: WM-50W-E
Výkon: 50W; Napětí: 220-240V, 50/60Hz
Světelný zdroj: LED COB 50W; Světelný
tok: 3500lm
Chromatičnost: 6000K; Materiál: Tlakově
litý hliník
IP65
WM-20W-ES
Výkon: 20W; Napětí: 220-240V, 50/60Hz
Světelný zdroj: LED COB 20W; Světelný
tok: 1400lm
Chromatičnost: 6000K; Materiál: Tlakově
litý hliník
IP44
WM-30W-ES
Výkon: 30W; Napětí: 220-240V, 50/60Hz
Světelný zdroj: LED COB 30W; Světelný
tok: 2100lm
Chromatičnost: 6000K; Materiál: Tlakově
litý hliník
IP44
