Solight WM-10WS-E User Manual

CZ Návod pro LED venkovní lampy Solight
Vážený zákazníku, děkujeme za zakoupení našeho výrobku. Pozorně si přečtěte následující pokyny a
dodržujte je, aby vám sloužil bezpečně a k plné spokojenosti. Předejdete tak jeho nesprávnému použití či
poškození. Zabraňte neodborné manipulaci s tímto přístrojem a vždy dodržujte zásady používání
elektrospotřebičů. Návod k použití pečlivě uschovejte. Montáž může provádět pouze kvalifikovaný pracovník
s kvalifikací dle vyhlášky č. 50/1978 Sb. v platném znění, minimálně pracovník znalý dle § 5 vyhlášky č.
50/1978 Sb., v platném znění.
Tento návod se vztahuje na modely: WM-10WS-E, WM-20WS-E, WM-30WS-E, WM-50WS-E, WM-50WS-F
Montáž
• Před započetím montáže zařízení, při údržbě či demontáži je nutné vždy odpojit napájení vypnutím
vypínače nebo jističe.
• Během činnosti se lampa zahřívá. Před každou činností prováděnou na lampě, např. údržba apod., je
nutné odpojit lampu od napájení a počkat několik minut do úplného vychladnutí lampy.
• Zákaz používání lampy bez ochranného skla nebo s popraskaným ochranným sklem.
• Svítidlo musí být k elektrické instalaci připojeno tří-žilovým přívodem (s ochranným vodičem), který je
nutno přivést do svítidla přes průchodku.
• Připojení je nutné provést podle obr. 1.
L = fáze = hnědý kabel
N = nulový vodič = modrý kabel
Uzemnění = zeleno-žlutý kabel
• Před uvedením do provozu, je bezpodmínečně nutné zkontrolovat správnost připojení.
• Před upevněním lampy je nutné zkontrolovat, zda jsou dodrženy vzdálenosti od okolních předmětů,
vzdálenost od ochranného skla k osvětlovanému předmětu musí být nejméně 1m, obr. 2.
• Vhodné pro napájecí kabel o průměru 9-12mm.
• Nakonec dotáhněte všechny šroubky a seřiďte konzolu lampy pro dosažení požadovaného osvětlení.
Upozornění: Chraňte před dětmi, nezasahujte do zapojení. Technické změny jsou vyhrazeny, uchovejte
návod.
Nastavení senzoru a délky svícení: Pomocí otočných
regulátorů na spodní straně senzoru můžete nastavit 3
parametry senzoru:
• SENS: Nastavení citlivosti spínání na pohyb.
• TIME: Nastavení doby svícení.
• LUX: Nastavení citlivosti spínání v závislosti na okolních světelných podmínkách.
SOLIGHT Holding, s.r.o. nenese žádnou zodpovědnost za škody způsobené nesprávnou montáží lampy,
nesprávným zapojením k elektrické instalaci, použitím jiného než doporučeného příslušenství,
neschválenými technickými změnami, nebo nedodržením doporučení v tomto návodu!

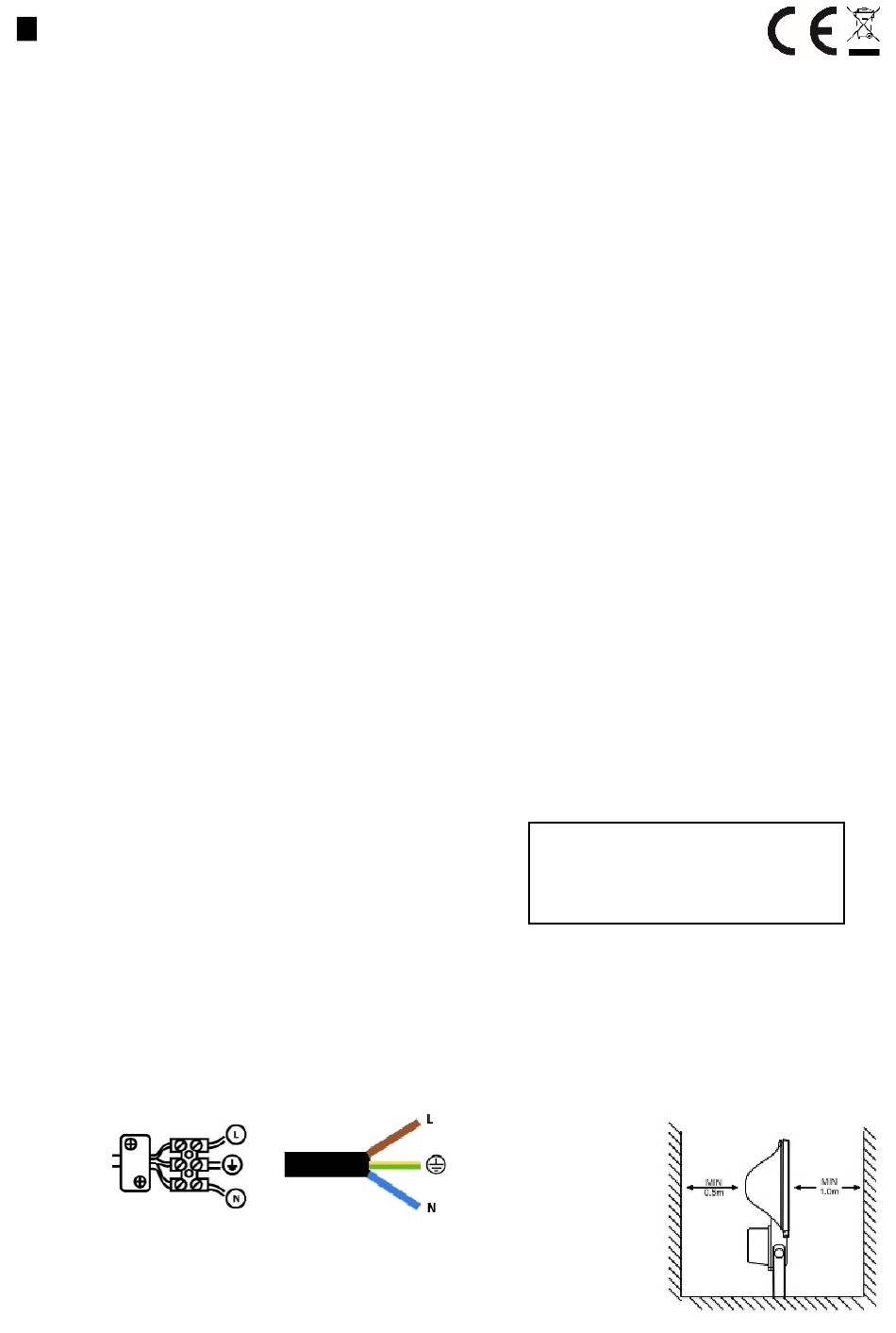

Obr. 1
Výrobce: Solight Holding, s.r.o., Na Brně 1972, Hradec Králové 500 06,
Česká republika
Záběr senzoru: max. 9m (do 24°C)
180°
Doba svícení: 5s – 4 min.
Obr. 2
