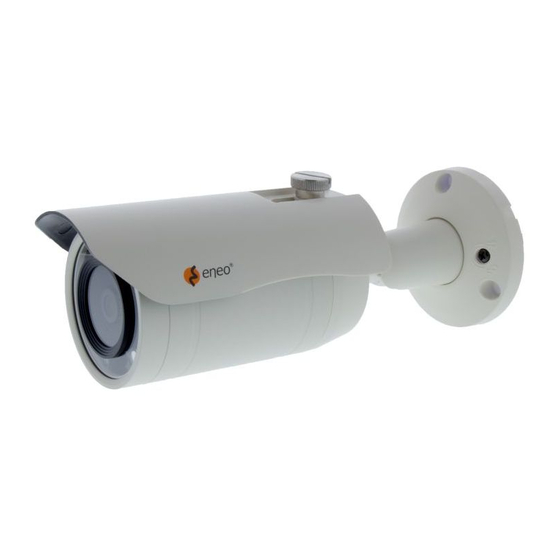

- Page 1 Quick Installation Guide 1/2.8” Network Camera, 1920x1080, Day&Night, DOL- WDR, 2.7-13.5mm, Infrared, IP66 IPB-62M2713MAA...
-
Page 2: Table Of Contents
Table of content Parts supplied .......................5 Part names ........................6 Installation instructions ....................7 Pan & Tilt adjustments ..............................8 Installation and commissioning Instruction ......................9 Power Supply Connection..............................9 Quick Network Setup ....................10 Web viewer description .............................. 11 Player control & Display ............................11 PTZ Control .................................. - Page 3 Safety instructions General safety instructions • Before switching on and operating the system, first read this safety advice and the operating instructions. • Keep the operating instructions in a safe place for later use. • Installation, commissioning and maintenance of the system may only be carried out by authorised individuals and in accordance with the installation instructions - ensuring that all applicable standards and guidelines are followed.
- Page 4 Class A device note This is a Class A device. This device can cause malfunctions in the living area; in such an event, the operator may need to take appropriate measures to compensate for these. WEEE (Waste Electronical & Electronic Equipment) Correct Disposal of This Product (Applicable in the European Union and other European countries with separate collection systems).
-
Page 5: Parts Supplied
Parts supplied • Network Camera • Operating Instruction • Mounting Template • Plastic Anchor: 6 x 30mm (3x) • Mounting Screw: 3,5 x 25mm (3x) -
Page 6: Part Names
Part names Sunshield bolt Sunshield Power Cable Dual window Bracket Rear Case Open case Front Case IP Reset (Default) CAUTION: • Extreme care should be taken NOT to scratch the surface of window while the camera installing or adjusting. • Care should be taken the cable is NOT to be damaged, kinked or exposed in the hazardous area. -
Page 7: Installation Instructions
Installation instructions 1. Locate the mounting template at the installation position and drill the ceiling or wall if needed. 2. Route the power cable to the connecting place. 3. Place the camera bracket on pre-drilled position and fix it through using mount- ing screws. -
Page 8: Pan & Tilt Adjustments
Pan & Tilt adjustments • Pan: Adjusts view direction • Tilt: Adjusts view angle • Inclination: Adjusts view rotation 1. Pan limit: Pan is limited to +/- 90°. 2. Tilt limit: Tilt is limited to 0°(2°) min ~ 90° max. for wall(ceiling) installation respec- tively with reference to the wall(ceiling) when the inclination of camera module is 0°, that is, the image is aligned horizontally. -
Page 9: Installation And Commissioning Instruction
[ TIP ] Adjustment of viewing angle with 3-Axis bracket. • Unlock the Lock/Unlock screw on the camera bracket using the driver. • Adjust the camera’s viewing angle then lock the Lock/Unlock screw and fix the sub-lock screw on the other side of bracket. Tilt Inclination (1) Lock/Unlock Screw... -
Page 10: Quick Network Setup
IP addresses. The network camera‘s default IP address is: 192.168.1.10. 5. Right clicking the device name in the eneo Site Manager will bring up the context menu. Use the ‘Open Device Web Site’ option to access the camera. 6. The web viewer login page will open up in your default web browser. -
Page 11: Web Viewer Description
Web viewer description (A) Menu button : Click the button to show or hide the setup menu bar. (B) Model name : Show a camera model name connected. (C) Select Language : Set the web viewer language English, Deutsch or French. (D) Main setup menu bar : Set the camera or network functions. -
Page 12: Ptz Control
(4) Full Screen: Resizes the live view display to fit to the monitor resolution. ESC key returns to the previous view. (5) Custom: Selects the live view display scale, 0%~200%, by the control bar. 100% is the original size. PTZ Control Used to adjust zoom/focus manually or one-push focus automatically. -
Page 13: Setup Menu Table
Setup Menu Table Category Menu Configuration Pause, Snapshot Player Control Display (Window Fit, Full Screen, Custom) LIVE VIEW Video Stream Stream1, Stream2, Stream3 Protocol HTTPS, HTTP, TCP, UDP PTZ Control Zoom, Focus, Push AF Information General, System Information, Open source Information Source Stream1/2/3 Smart Video Stream... -
Page 14: Quick Setup
Quick Setup Information Shows the overall information about the system such as Model name, MAC address, IP address, Zeroconf, IP address, Hardware version, Firmware version, Server time, Running time, CPU usage, Inbound/Outbound Bandwidth and Open source list. Users Manages the user accounts by names, groups and authorities. •... -
Page 15: Add
Click the Add, Edit, or Delete button for managing user account. To add a new user: 1. Click the Add tab, and type a new user name. (1 to 14 alphanumeric characters). User names are not case sensitive. 2. Type a password and retype confirm password. (1 to 8 alphanumeric characters). Passwords are case sensitive. -
Page 16: Date & Time
1. Select one of the User Names in the User List you want to remove. 2. Click the Delete tab. A dialog box appears with confirmation message. 3. Click the OK button. The user profile is removed from the User List profile. Date &... -
Page 17: Network
Network The DHCP (Dynamic Host Configuration Protocol) server has a feature that automatically assigns an IP address to the device if there is a device on the network. IPv4 Address Obtain IP address via DHCP : Gets the IP address assigned by the DHCP (Dynamic Host Configuration Protocol) server. Status: ‘Allocated’... -
Page 18: Ipv6 Address
Use the following IP address: Select the choice box if you want to assign the IP address manually. IPv6 Address Mark ENABLE check box to use IPv6 address and click SAVE button, then new IPv6 address will be obtained. Obtain DNS address via DHCP : Obtains the DNS address automatically assigned by DHCP server. -
Page 19: Further Information
• the product detail pages on the eneo website (www.eneo-security.com), • the eneo download portal (https://datacloud.videor.com/s/eneodownloadpor- tal). In case that previous link is broken, the latest link to the eneo download portal can be found on the respective eneo product page at www.eneo-security.com. - Page 20 Inhalt Lieferumfang .......................23 Gerätekomponenten ....................24 Installationsanweisungen ..................25 Einstellung von Schwenkung und Neigung ......................26 Montage- und Inbetriebnahmeanleitung......................27 Stromversorgungsanschlüsse ............................ 28 Schnelle Netzwerkkonfiguration ................29 Beschreibung des Web-Viewers ..........................30 Player-Steuerung & Anzeige ..........................30 PTZ-Steuerung ................................31 Übersicht des Konfigurationsmenüs ........................32 Schnellkonfiguration ....................33 Information ..................................
- Page 21 Sicherheitsanweisungen Sicherheitshinweise allgemein • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorgenom- men und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt werden.
- Page 22 • Bei abgedunkelter Umgebung und direktem Blick in den IR-Scheinwerfer ist ein Sicherheitsabstand von > 1 m zum Scheinwerfer einzuhalten. • Unsichtbare LED Strahlung nicht direkt mit optischen Instrumenten (z.B. Lupe, Vergrößerungsglas oder Mikroskop) betrachten, da sie eine Augengefährdung verursachen kann, LED Klasse 1M. •...
-
Page 23: Lieferumfang
Lieferumfang • Netzwerkkamera • Betriebsanleitung • Bohrschablone • Kunststoffdübel: 6 x 30mm (3x) • Befestigungsschraube: 3,5 x 25 mm (3x) -
Page 24: Gerätekomponenten
Gerätekomponenten Bolzen für Sonnenschutzdach Sonnenschutzdach Netzkabel Doppelglasiges Fenster Kamerahalterung Hinteres Gehäuse Offenes Gehäuse Vorderes Gehäuse IP Reset (Standard) VORSICHT: • Achten Sie besonders darauf, die Fensteroberfläche der Kamera während der Installation oder der Einstellung NICHT zu verkratzen. • Es muss sorgfältig darauf geachtet werden, das Kabel NICHT zu beschädigen, zu knicken oder Gefahrenberei- chen auszusetzen. -
Page 25: Installationsanweisungen
Installationsanweisungen 1. Halten Sie die Bohrschablone an die Installationsstelle und bohren Sie die Löcher in Decke oder Wand, falls erforderlich. 2. Verlegen Sie das Netzkabel an die Anschlussstelle. 3. Setzen Sie die Kamerahalterung an die Stelle mit den vorgebohrten Löchern und befestigen Sie sie mit den Befestigungsschrauben. -
Page 26: Einstellung Von Schwenkung Und Neigung
Einstellung von Schwenkung und Neigung • Schwenken: Stellt die Blickrichtung ein. • Neigen: Stellt den Blickwinkel ein. • Drehwinkel: Stellt die Blickrotation ein. 1. Schwenkwinkel: Der Schwenkwinkel ist auf +/- 90° begrenzt. 2. Neigungswinkel: Die Neigung ist bei Wand- (bzw. Decken)-Installation auf min. 0°(2°) bis max. -
Page 27: Montage- Und Inbetriebnahmeanleitung
[ HINWEIS ] Anpassung des Betrachtungswinkels mit einer 3-Achsen-Halterung • Entriegeln Sie mit einem Schraubendreher die Verriegelungs-/Entriegelungsschrau- be an der Kamerahalterung. • Stellen Sie den Betrachtungswinkel der Kamera ein und ziehen Sie die Verriege- lungs-/Entriegelungsschraube sowie die Sicherungsschraube auf der anderen Seite der Halterung fest. -
Page 28: Stromversorgungsanschlüsse
Stromversorgungsanschlüsse Die Kamera kann entweder mit 12 VDC oder PoE (IEEE Std. 802.3af ) betrieben werden. Pri- märe und sekundäre Masse sind vollständig voneinander isoliert, um mögliche Probleme durch Erdungsschleifen zu vermeiden. -
Page 29: Schnelle Netzwerkkonfiguration
IP-Adressen zu vermeiden. Die Standard-IP-Adresse der IP-Kamera ist: 192.168.1.10. 5. Klicken Sie mit der rechten Maustaste auf den Gerätenamen im eneo Site Mana- ger, um das Kontextmenü anzuzeigen. Wählen Sie die Option ‘Open Device Web Site’ (Geräte-Webseite öffnen), um auf die Kamera zugreifen. -
Page 30: Beschreibung Des Web-Viewers
Beschreibung des Web-Viewers (A) Menütaste: Klicken Sie auf diese Taste zum Anzeigen oder Verbergen des Konfigurationsmenüs. (B) Modellname: Zeigt den Modellnamen der verbundenen Kamera an. (C) Sprache auswählen: Wählen Sie Englisch, Deutsch oder Französisch als Web-Viewer-Sprache. (D) Hauptkonfigurationsmenü: Zum Einstellen der Kamera- oder Netzwerk-Funktionen. -
Page 31: Ptz-Steuerung
(3) An Fenstergröße anpassen: Die Live-Ansicht wird an die Fenstergröße angepasst. (4) Vollbild: Passt die Darstellung von Live-Ansicht-Anzeige der Monitor-Auflösung an. ESC-TASTE: Kehrt zum vorherigen Menü zurück. (5) Benutzerdefiniert: Die Vergrößerungsskala (0% ~ 200%) der Live-Ansicht in der Steuerungsleiste wird verwendet. 100% ist die Standardeinstellung. PTZ-Steuerung Zur manuellen Zoom-/Fokus-Einstellung oder zur automatischen Fokussierung mittels One-Push-Automatik. -
Page 32: Übersicht Des Konfigurationsmenüs
Übersicht des Konfigurationsmenüs Kategorie Menü Konfiguration Pause, Schnappschuss Player- Steuerung Anzeige: (An Fenstergröße anpassen, Vollbild, Benutzerdefiniert) LIVE-ANSICHT Video-Stream Stream1, Stream2, Stream3 Protokoll HTTPS, HTTP, TCP, UDP PTZ-Steuerung Zoom, Focus, Push AF Information Allgemein, Systeminformationen, Open Source Informationen Quelle Stream1/2/3 Smart Video Stream ROI(Region Of Interest), Dynamic GOP Helligkeit, Kontrast, Sättigung, Farbton, Schärfe, Allgemein... -
Page 33: Schnellkonfiguration
Schnellkonfiguration Information Zeigt allgemeine Informationen über das System an wie Modellname, MAC-Adresse, IP- Adresse, Zeroconf-IP-Adresse, Firmware-Version, Serverzeit, Betriebszeit, CPU-Auslastung, den ein- und ausgehenden Datenverkehr und die Open-Source-Liste. Benutzer Verwaltung der Benutzerkonten nach Gruppen, Namen und Verantwortungsbereichen. • > BENUTZER: Können hinzugefügt, bearbeitet oder gelöscht werden. -
Page 34: Hinzufügen
Klicken Sie auf die Schaltflächen Hinzufügen, Ändern oder Löschen, um die Benutzerkon- ten zu verwalten. Hinzufügen Zum Hinzufügen eines neuen Benutzers: 1. Klicken Sie auf Hinzufügen und geben Sie einen neuen Benutzernamen ein. (1 bis 14 alphanumerische Zeichen). Bei den Benutzernamen wird nicht zwischen Groß- und Kleinschreibung unterschieden. -
Page 35: Löschen
5. Klicken Sie auf die Schaltfläche OK, um die geänderten Einstellungen des Benut- zers zu speichern. Löschen Zum Entfernen eines Benutzers: 1. Wählen Sie den Namen des Benutzers aus der Benutzerliste aus, den Sie entfernen möchten. 2. Klicken Sie auf Löschen. In einem Dialogfeld werden Sie um Bestätigung gebeten. 3. -
Page 36: Datum- & Uhrzeitanzeige
Datum- & Uhrzeitanzeige Wählen Sie das Datums&Zeitformat aus, die angezeigt werden sollen. Netzwerk Wenn im Netzwerk ein DHCP-Server (Dynamic Host Configuration Protocol) vorhanden ist, weist dieser Netzwerkgeräten automatisch eine IP-Adresse zu. IPv4-Adresse Obtain IP address via DHCP (IP-Adresse von DHCP-Server beziehen): Ruft die IP-Adresse ab, die vom DHCP-Server (Dynamic Host Configuration-Protokoll) zugewiesen wurde. -
Page 37: Ipv6-Adresse
Status: 'Allocated' zeigt an, dass die IP-Adresse vom DHCP bezogen wurde. IP-Adresse, Subnetzmaske, Gateway: Zeigt die aktuelle IP-Adresse an, die vom DHCP bezogen wurde. Use the following IP address (Folgende IP-Adresse verwenden): Markieren Sie das Optionsfeld nur, wenn Sie die IP-Adresse manuell einstellen wollen. IPv6-Adresse Markieren Sie das Kontrollkästchen ENABLE (AKTIVIEREN), um die IPv6-Adresse zu ver- wenden, und klicken Sie auf die Schaltfläche SAVE (SPEICHERN), anschließend wird eine... -
Page 39: Weitere Informationen
Bitte halten Sie die Firmware stets aktuell, damit Sie die neuesten Funktionen des Geräts nutzen können. Die aktuellsten Firmware-Versionen finden Sie auf unserer Website unter www.eneo-security.com. Das Benutzerhandbuch und weitere Software-Tools sind auf der eneo Website unter www.eneo-security.com verfügbar. Informationen zu kompatiblen Video Management Software-Lösungen finden Sie in der Kategorie Software unter www.eneo-security.com. - Page 40 VIDEOR E. Hartig GmbH Exclusive distribution through specialised trade channels only. VIDEOR E. Hartig GmbH Carl-Zeiss-Straße 8 63322 Rödermark/Germany Tel. +49 (0) 6074 / 888-0 Technical changes reserved Fax +49 (0) 6074 / 888-100 www.videor.com...
