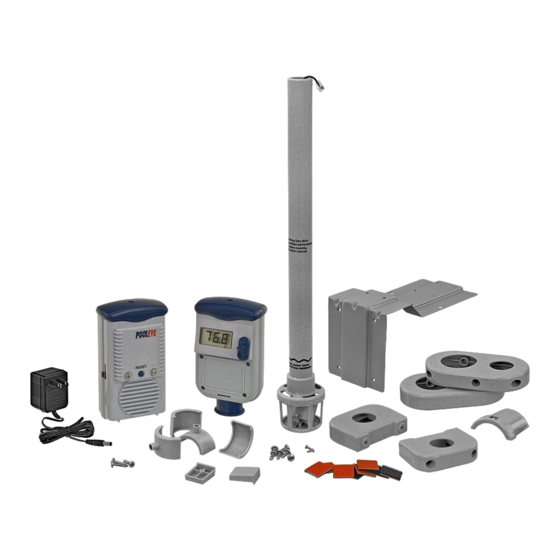

Summary of Contents for SmartPool PE-21

  • Page 1: Table Of Contents

    Table of Contents PE-21 Important Alarm placement Pool Side Alarm Transmitter Assembly Battery Installation Low Battery Indicator Pool Side Alarm Mounting Turn the unit ON Turn the unit OFF Reset the unit Sensitivity Adjust Alarm unit function test Built in Thermometer...
  • Page 2 IMPORTANT-Please read first Congratulations on your purchase of the most advanced and affordable technology available for protecting your pool. WARNING! This product does not replace the need for adult supervision of all persons in the pool area. It is not a life saving device. It is an aid to a multi-level program of pool safety including adult supervision, knowledge of CPR and swimming instruction for all persons using the pool.

  • Page 3: Alarm Placement

    ALARM Alarm placement Place alarm in a central location for shortest distance from all parts of the pool Do not point the eyeball of the return towards ALARM the center with the alarm at the side. The flow from the return will interfere, so the alarm sensor cannot detect 1 2 3 4 5 6 7 8 9 0 1 2...

  • Page 4: Battery Installation

    Battery Installation The pool side alarm transmitter is designed to be powered by a standard 9V alkaline battery and a standard 1.5V AA battery (both not included). After installing batteries, press the button located at the front on the control unit. The alarm will sound either one beep, or 5 consecutive beeps.

  • Page 5: Pool Side Alarm Mounting

    Pool Side Alarm Mounting 1. Ladder Mounting Two pairs of “W” shaped plastic clamps are provided to mount the unit onto a standard 1.9” round pool ladder. For a 1.7” 1.5” diameter round ladder, use the adaptors as shown. The unit must be mounted upright and rigidly to the ladder, otherwise it will not function properly.
  • Page 6 Check the sensor in the water. The sensor is buoyant and should stay upright. If the sensor lies on its side, please contact your SMARTPOOL immediately. The sensor must remain in an upright position while it is in the water.

  • Page 7: Turn The Unit On

    Turn the unit ON Press the green ON button and the unit will sound one short beep to indicate it is on. The alarm siren will sound when the sensor picks up any water wave motion. Therefore you should wait a few minutes for the water wave to settle down before turning on the unit.

  • Page 8: Sensitivity Adjust

    Sensitivity Adjust 1. Sensitivity adjust switch The most effective way to adjust the sensitivity is to move the sensor adjust piece located at the bottom of the sensor tube. Loosen the two screws on the bottom of the sensor. Move the plastic piece with the pointer pointed to “H”...

  • Page 9: Alarm Unit Function Test

    Alarm unit function test Fill a 5 Gal pail 1/3 full with water and drop the pail from a height of a few inches from the surface of water. The wave created should activate the alarm. If this test is unsucessful, adjust the sensitivity (refer to Sensitivity Adjust section).

  • Page 10: Built In Thermometer

    Built in Thermometer The pool side alarm unit has two built in thermostats, that can measure both the ambient air and pool water temperature. select the temperature display in F or C by the switch located inside the battery hatch on the back of the head unit. display either ambient air or pool...

  • Page 11: Rf (Radio Frequency) Signal Link Testing

    RF (radio frequency) signal link testing This unit provides a convenient RF link testing, to ensure good RF transmission without setting off the alarm. Hit the button and hold for a couple of seconds. The unit will sound one beep or five consecutive beeps. This will depend on whether the unit is set to ON or OFF.

  • Page 12: Transmitter Channel A/B Select

    Transmitter channel A/B select The pool side alarm RF (radio frequency) signal can be transmitted from the transmitter to the receiver inside the house by two different channels (A or B). All units are preset at channel A in the factory. However, if your alarm system interferes your neighbor’s alarm system, you may have to change your alarm unit to channel B.

  • Page 13: Remote Receiver

    Remote receiver Place the remote receiver inside your house but close to the pool side alarm unit and at a straight line of sight. DO NOT place the unit near large metal objects or large motors, such as a refrigerator, or washing machine.

  • Page 14: Back Up Power

    Back up power The receiver unit is designed to use a regular alkaline 9V battery as back up power source. To install this back up batter y, remove the 4 screws and open the battery door. 9V alkaline battery Back up power How to connect to your home security system The remote receiver has a three junction terminal block, so that you can connect it to your home security system or other third party...
  • Page 15 The terminal block signal switching is controlled by microprocessor. For current switching, it is recommended to connect a K-1 type relay (not included) to the terminal block as shown. Receiver Circuit Board Normal Commmon Close Normal Open A/C adapter K-1 Relay power jack Ext.

  • Page 16: Trouble Shooting

    T r oub le Shooting Q. Alarm unit cannot detect underwater wave signal Check the unit by hitting the “?” button. If the unit does not give any beep, replace the 9V battery with a new one. Check the phone jack connection between the sensor tube and the alarm unit control head.
  • Page 17 Therefore the pool alarm will be set off if you activate your automatic pool cleaner while the alarm is ON. For installation questions, call 877-799-7665 (toll free) weekdays 1-4 pm EST SmartPool Inc. 575 Prospect Street Lakewood NJ 08701...
  • Page 18 (if applicable); damage due to or related to improper draining, winterizing, storage or Acts of God; SmartPool, Inc. will not honor any claims for damage to any products in transit unless damage to the shipping container is noted at the time of delivery on the transfer company’s delivery bill.
  • Page 19 Table des matières Important ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ Assemblage du transmetteur d’alarme de piscine ○ ○...
  • Page 20 Important Ce produit ne peut se substituer à la nécessité de surveillance par un adulte de toute personne qui se trouve près de la piscine. Ce produit n’est pas un appareil de sauvetage, mais plutôt un supplément à un programme complet de sécurité qui comprend la surveillance par un adulte, une connaissance de la RCP (resuscitation cardio-pulmonaire), et l’apprentissage de la natation par toute personne qui utilise la piscine.
  • Page 21 ALARME acez e d spos f de sorte qu’ so e p us it l près poss e de toutes es part es de pi i sc ne. Ne po ntez pas a b e du retour d’eau vers vendre avec e d spos itif d’a arme p acé...
  • Page 22 Installation piles des Le transmetteur d’alarme de piscine est conçu pour fonctionner avec une pile alcaline de 9V et une pile standard de 1.5V AA (les deux ne sont pas incluses.) Après avoir installé les piles, appuyez sur le bouton situé...
  • Page 23 Installation de l’alarme de piscine 1. Installation sur l’échelle Vous trouverez inclus les deux paires de pinces serrage plastique en forme de “W” pour installer l’unité sur une échelle standard de 1,9 po pour piscine ronde. Pour une échelle d’un diamètre de 1,7 po ou 1,5 po pour piscine ronde, utilisez les adaptateurs tel qu’illustré.
  • Page 24 Vérifiez le détecteur dans l’eau. Le détecteur flotte et devrait rester à la verticale. Si le détecteur se retrouve sur le côté, veuillez contacter votre détaillant SMARTPOOL immédiatement. Le détecteur doit rester en position verticale pendant qu’il est dans l’eau.
  • Page 25 Mise en marche de l’unité Appuyez sur le bouton vert (ON) et l’unité sonnera un court signal sonore pour indiquer qu’elle est en marche. La sirène de l’alarme sonne quand le détecteur détecte tout mouvement de vague dans l’eau. Par conséquent vous devriez attendre quelques minutes pour que les vagues dans l’eau se calment avant de mettre l’unité...
  • Page 26 Réglage de la sensibilité 1. L’interrupteur du réglage de sensibilité La façon la plus efficace de régler la sensibilité est de déplacer la pièce de réglage de sensibilité du détecteur située au bas du tube détecteur. Dévissez les deux vis sous le détecteur.
  • Page 27 Tester le fonctionnement de l’unité d’alarme Remplissez un seau de 5 gallons au 1/3 avec de l’eau et laissez tomber le seau d’une hauteur de quelques pouces de la surface de l’eau. La vague créée devrait activer l’alarme. Si ce test est nul, réglez la sensibilité...
  • Page 28 Thermomètre intégré L’unité d’alarme de piscine a deux thermostats intégrés qui peuvent mesurer la température de l’air ambiant et la température de l’eau de la piscine. Sélectionnez l’affichage de la température en degrés F ou C par l’interrupteur situé à l’intérieur du panneau de la pile à...
  • Page 29 Test du lien du signal FR (fréquence radio) Cette unité fournit une vérification pratique du lien FR, pour assurer une bonne transmission FR sans déclencher l’alarme. Appuyez sur le bouton et maintenez pendant deux secondes. L’unité sonnera un signal sonore ou cinq signaux sonores consécutifs.
  • Page 30 secondes de délai entre le déclenchement du transmetteur de l’alarme de piscine au récepteur. Le niveau de vie de la pile affecte la qualité du signal FR. Une pile faible dans le transmetteur d’alarme de piscine émettra des signaux FR faibles Sélectionner canaux A/B Le signal FR (fréquence radio) de l’alarme de piscine peut être transmis du transmetteur au récepteur à...
  • Page 31 Récepteur à distance Placez le récepteur à distance à l’intérieur de votre maison mais près de l’unité d’alarme de piscine et en ligne de visée. NE PAS placer l’unité près de gros objets de métal ou de gros moteurs, tel qu’un réfrigérateur ou une machine à...
  • Page 32 Réserve de puissance L’unité du récepteur est conçue pour utiliser une pile alcaline de 9V comme source de réserve de puissance. Pour installer cette pile, enlevez les 4 vis et ouvrez la porte du compartiment de la pile. Comment connecter à votre système de sécurité...
  • Page 33 Connectez le récepteur à votre système de sécurité en utilisant un relais, tel qu’illustré dans le diagramme ci-dessous. Récepteur à distance Nor­ Commmon Close Normal Open K-1 Relay...
  • Page 34 En cas de problèmes Q. L’unité d’alarme ne peut pas détecter le signal de vague sous- marine Vérifiez l’unité en appuyant sur le bouton “?”. Si l’unité ne donne pas de signal sonore, remplacez la pile 9V. Vérifiez la connexion de la prise de téléphone entre le tube du détecteur et le boîtier de contrôle de l’unité...
  • Page 35 Q. La sirène du récepteur ne peut pas être arrêtée Appuyez sur l’interrupteur SYSTEM RESET (RÉINITIALISATION DU SYSTÈME) situé à l’endos de l’unité. Q. Le récepteur ne peut pas recevoir de signal d’alarme FR. Quand le bouton bleu RESET (RÉINITIALISER) sur l’avant est appuyé, l’unité...
