MA311 (it_en)
Istruzioni di montaggio

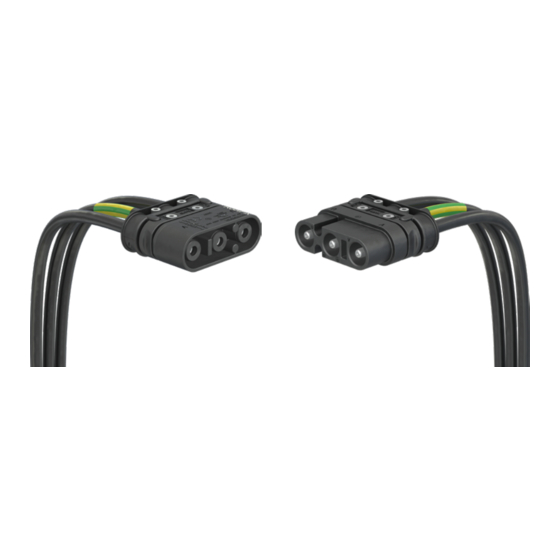

RobiFix
Cronologia delle modifiche50
Indice
Istruzioni per la sicurezza ��������������������������������������������������������� 3-4
Conformità 5
Utensili di montaggio 6
Preparazione dei cavo 8
Montaggio/rimozione dei tappi 11
J1 Montaggio piatto:
RobiFix-B-ZEM (con FD50, con WST-TS150) 17
RobiFix-S-MTB (Lato robot) 20
J1 Montaggio con flangia:
RobiFix-S-FZEM (con M40, con WST-TS150) 21
RobiFix-S-FZEE 24
Montaggio RobiFix-S-ZEM 28
J6 Collegamento al trasformatore:
Diritto RobiFix-B-FZEE 29
RobiFix-TAE1- 30
J6 Montaggio trasformatore:
(Connettore con montaggio su piatto) 38
Eccezione: montaggio sulla piastra anteriore del robot (J1) 46
MA311 (it_en)
Assembly instructions
RobiFix
Modification history 50
Content
Safety Instructions ������������������������������������������������������������������� 3-4
Conformity 5
Tools required 6
Fitting/Removing the blind plugs 11
RobiFix-B-ZEM (with FD50, with WST-TS150) 17
RobiFix-S-MTB (Robot side) 20
J1 Flange mount:
RobiFix-B-FZEM (with M40, with WST-TS150) 21
RobiFix-S-FZEE 24
RobiFix-B-FEJ1 26
J3 Flat mount:
Assembly RobiFix-S-ZEM 28
J6 Transformer connection:
Straight RobiFix-B-FZEE 29
RobiFix-TAE1- 30
J6 Assembly transformer:
(Flat mount connector) 38
Weld timer receptable RobiFix-B-ID 39
Exception: mounting of robot front plate (J1) 46
1 / 52
