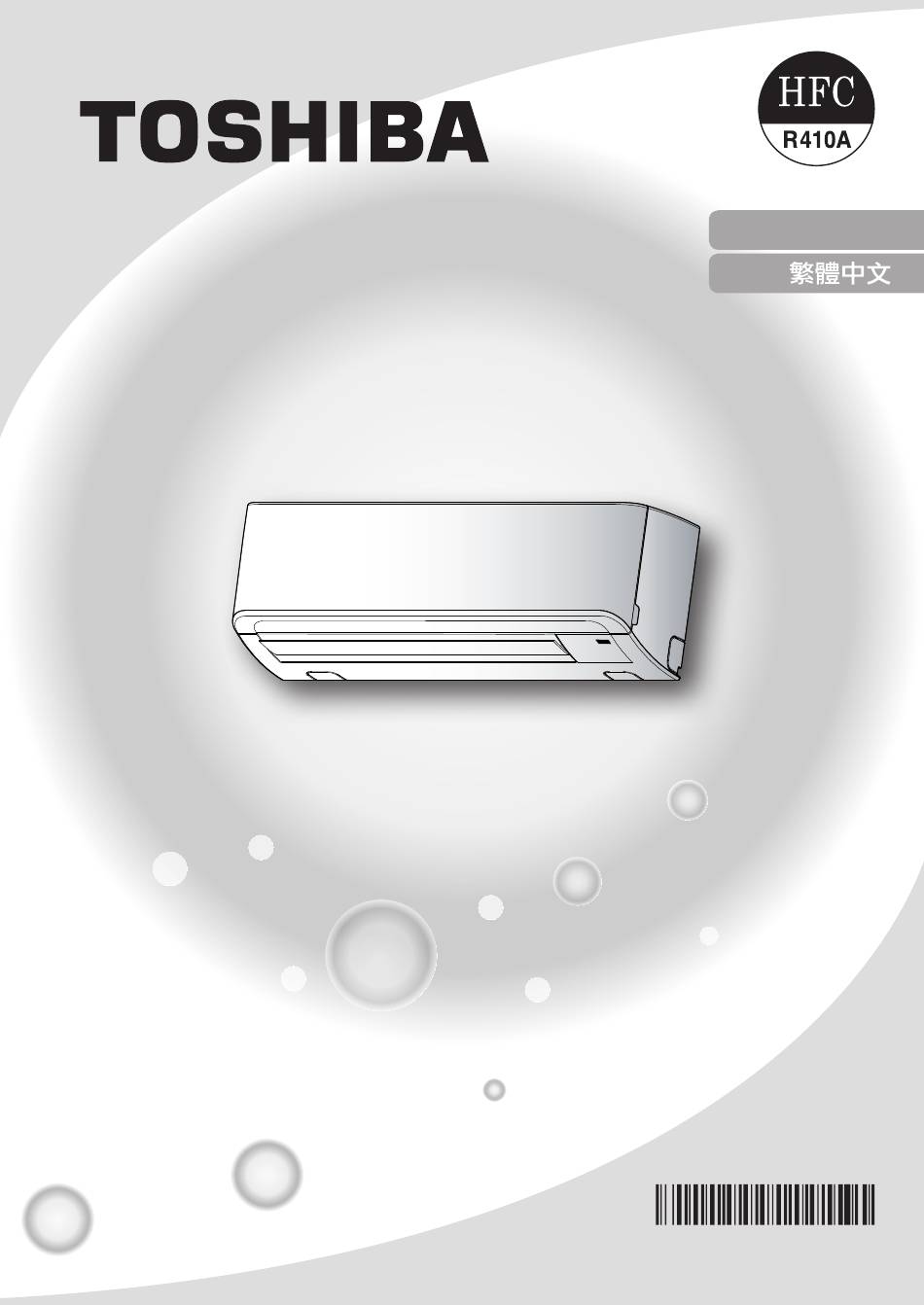

INSTALLATION MANUAL
AIR CONDITIONER (SPLIT TYPE)
Indoor unit
RAS-24, 30BKS-HK
Outdoor unit
RAS-24, 30BAS-HK
ENGLISH
11 1 5 55 1 2 56

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RAS-24BKS-HK and is the answer not in the manual?

Questions and answers

Summary of Contents for Toshiba RAS-24BKS-HK

  • Page 1 INSTALLATION MANUAL ENGLISH AIR CONDITIONER (SPLIT TYPE) Indoor unit RAS-24, 30BKS-HK Outdoor unit RAS-24, 30BAS-HK 11 1 5 55 1 2 56...
  • Page 2: Table Of Contents

    CONTENTS 安全預防措施 ................1 PRECAUTIONS FOR SAFETY ..........1 室內與室外機組的安裝圖 ............2 INSTALLATION DIAGRAM OF INDOOR AND 選購性安裝零部件 .............. 2 OUTDOOR UNITS ..............2 Optional Installation Parts ..........2 室內機組 ................. 3 安裝地點 ................3 INDOOR UNIT ................ 3 鑽孔及安置安裝板 .............. 3 Installation Place ..............
  • Page 3: Precautions For Safety

    PRECAUTIONS FOR SAFETY PRECAUTIONS FOR SAFETY • Before installation, please read these precautions for safety carefully. • Be sure to follow the precautions provided here to avoid safety risks. The symbols and their meanings are shown below. WARNING : It indicates that incorrect use of this unit may cause severe injury or death. CAUTION : It indicates that incorrect use of this unit may cause personal injury (*1), or property damage (*2).
  • Page 4: Installation Diagram Of Indoor And Outdoor Units

    INSTALLATION DIAGRAM OF INDOOR AND OUTDOOR UNITS INSTALLATION DIAGRAM OF INDOOR AND OUTDOOR UNITS For the rear left and left piping Installation Hook plate Wall Insert the cushion between the indoor unit and wall, and tilt the indoor unit for better operation.
  • Page 5: Indoor Unit

    INDOOR UNIT INDOOR UNIT Mounting the installation plate Installation Place Anchor bolt holes • A place which provides the spaces around the indoor unit as shown in the diagram Hook • A place where there are no obstacles near the air inlet and outlet To unit out line 240mm •...
  • Page 6: How To Connect Remote Controller For Wire Operation

    CAUTION • Be sure to refer to the wiring system diagram labeled inside the front panel. • Check local electrical cords and also any specifi c wiring instructions or Remove screw limitations. Cord clamp Display unit Screw Display board Terminal block Terminal cover 70 mm * Wire size 28-22 AWG (0.08~0.32 mm...
  • Page 7: Piping And Drain Hose Installation

    How to remove the drain hose Control wire Heat insulator Control wire • The drain hose can be removed by removing the screw securing the drain hose and then pulling out Screw (Ø3.1×16L) Hole for hang the drain hose. for hang remote remote controller •...
  • Page 8: Indoor Unit Fixing

    CAUTION Information • Bind the auxiliary pipes (two) and connecting cable with facing tape The lower part of indoor unit may fl oat, tightly. In case of leftward piping and rear-leftward piping, bind the due to the condition of piping and you auxiliary pipes (two) only with facing tape.
  • Page 9: Refrigerant Piping Connection

    Using a vacuum pump Refrigerant Piping Connection Be sure to use a vacuum pump with counter-fl ow prevention function so Flaring that inside oil of the pump does not fl ow backward into pipes of the air conditioner when the pump stops. (If oil inside of the vacuum pump enters the air conditioner, which use 1.
  • Page 10: Electrical Work

    Protective bush After connecting the pipes, be sure to mount the pipe cover. The pipe cover is easily mounted by cutting off the slit at the lower part of Model RAS-24BKS-HK RAS-30BKS-HK the pipe cover. Power source 50Hz, 220 V Single phase Maximum running current Plug socket &...
  • Page 11: Others

    OTHERS OTHERS Gas Leak Test Test Operation To switch to the TEST RUN (COOL) mode, press RESET button for 10 seconds. (The beeper will make a short beep.) Flare nut connections (Indoor unit) RESET button Flare nut connections (Outdoor unit) Auto Restart Setting Valve stem cap connection Service port cap connection...
  • Page 12: 安全預防措施

    安全預防措施 安全預防措施 安裝前,請仔細閱讀這些安全預防措施。 請務必遵守此處所列的注意事項,防止發生危險。符號及其意義已列於下方。 警 告 : 該符號表明,使用本機組不當可能會造成嚴重傷害甚至死亡。 注 意 : 該符號表明,使用本機組不當可能會造成人身傷害 (*1) 或財產損失 (*2)。 *1 : 人身傷害是指不需要住院或多次到醫院進行治療的輕微意外、燒傷或電擊。 *2 : 財產損失是指會影響資產或資源的較大損失。 供一般公眾使用 機組電源線及接續電纜應至少是聚氯丁二烯護套軟線 (H07RN-F) 或指定電纜 60245 IEC66。(必須按照照國家布線規則進行安裝。) 新型冷凍劑空調器的安裝 注 意 本空調器採用新型 HFC 冷凍劑 (R410A),該冷凍劑不會損耗臭氧層。 由於 R410A 冷凍劑的壓力約 為 R22 冷凍劑的 1.6 倍,因此很容易受到水、氧化膜和油等雜質的影響。也由於採用了此新型冷凍劑,冷 凍機油也需要改變。因此,在安裝作業中,應確保水、灰塵、原來的冷凍劑或冷凍機油不能進入新型冷凍劑空調器的冷凍循環中。 為 避免冷凍劑與冷凍機油混合,主機上連接部分的加注口尺寸與常規冷凍劑的加注口尺寸不同,需要不同尺寸的工具。對於連接導 管,請使用新的、乾淨的,能承受高壓的...
  • Page 13: 室內與室外機組的安裝圖

    室內與室外機組的安裝圖 室內與室外機組的安裝圖 供左後及左配管。 安裝板 掛鉤 牆 請在室內機組和牆壁之間插入墊子 , 並且提起室內機組以使工作更容易。 請勿讓排水管鬆馳。 稍微傾斜地 遮護管 切割管孔。 過濾器 過濾器 請務必讓排水管向下方傾斜運行。 平頭木螺釘 平頭木螺釘 遙控器支座 輔助管可連接在左、左後、右後、右、 電池蓋 右底或左底部位。 進行完排水測試後 , 用 纖維尼龍膠帶來包裹。 & 平頭木螺釘 管子夾頭 右 右後 左 右底 左後 左底 電池 無線遙控器 用絕緣材料分別地為冷凍劑配 提供無線型遙控器,同時也可作為有線 管絕緣 , 而非一起進行。 型使用。...
  • Page 14: 室內機組

    室內機組 室內機組 安裝板的安置 安裝地點 地腳螺栓孔 在室內機周圍有如圖所示空間的地方 在空氣進出口附近無障礙物之處 掛鉤 方便安裝配管至室外機之處 To unit out line 240mm 17 0 To unit out line 可打開前面板之處 240mm To unit out line 35mm 室內機的安裝應使其頂部位置至少在 2 米高處。同樣 , 必須 To unit out line 120mm 避免在室內機的頂部放置任何東西。 注 意 管孔...
  • Page 15: 如何連接遙控器為有線操作

    注 意 請務必參照標記在前面板內的線路系統圖。 請核對當地的電線及任何特定電路的說明或局限。 取下螺釘 螺釘 顯示裝置 電線夾 螺釘 端子蓋 顯示板 70 mm * 導線尺寸 28-22AWG (0.08~0.32 mm 外徑不超過 4.7 mm,控制線長度 30 m 或以下。 5 mm 接地線 控制線出口 連接電纜 110 mm 螺釘 接地線 控制線 20 mm 連接電纜 請加緊,但力矩不 終端 要超過 0.12 N·m 控制線 (0.01 kgf·m) 10 mm 80 mm 控制線穿出位置...
  • Page 16: 配管與排水管的安裝

    如何移開排水管 控制線 絕熱體 可以通過擰下螺釘 , 然後扭轉和拉來移 控制線 開排水管。 懸掛遙控器螺絲 移開排水管時 , 要小心鋼板的任何銳 懸掛遙控器的洞 (Ø3.1×16L) 邊。這些銳邊可引起受傷。 要安裝排水管 , 請將其穩固穩固插入 , 遙控器 直到連接件觸到隔熱體 , 然後用原有螺 排水管 絲上緊。 牆 排水蓋取下方法 用尖頭鉗夾住排水蓋將其 遙控器 拉出。 固定排水蓋方法 固定電池蓋螺絲 (Ø3.1×25L) 1) 將六角扳手 (4 mm) 4 mm 插入頂端中心。 " 2) 穩固插入排水蓋。 電池蓋...
  • Page 17: 固定室內機組

    注 意 信息 室內機組的較低部分可能會搖 請用膠紙緊緊地把輔助管 (2 根) 和連接管捆綁起來。若是 進行向左配管及左後配管安裝時 , 請用膠紙只是將輔助配 動,視乎配管情況您可能無法 管捆起來。 將其固定在安裝板上。此時, 螺釘 螺釘 請使用提供的 螺釘來固定本 室內機組 機和安裝板。 輔助管 連接電纜 安裝板 排水 請小心處理配管 , 以便沒有任何配管自室內機的後面板伸 出。 1. 向下傾斜地移動排水管。 請仔細連接輔助管與連接管並切斷纏繞在連接管上的絕熱 帶以避免連接處的重復卷縛。此外 , 請用乙烯樹脂帶密封 備注 連接處。 在室外側的洞孔應該稍微向下傾斜。 因為結露將導致機器出毛病 , 請確定已對兩所連接的管道 隔熱。(請使用聚乙烯泡沫作為隔熱材料。) 請勿將排水管 在彎曲管子時 , 請當心不要壓壞它。 請勿抬高排水管。...
  • Page 18: 冷凍管連接

    使用真空泵 冷凍管連接 請務必使用具有防逆流功能的真空泵以防止泵內的油在泵停止 工作後流回空調器的管子中。 閃爍的 (外張的) (如果真空泵內的油進入了使用 R410A 冷凍劑的空調器,則 1. 用切管器切割管子。 冷凍循環可能產生故障。) 1. 將充氣管從岐管表連接到氣體側壓縮閥的維修槽上。 傾斜 粗糙 彎曲 2. 連接充氣管到真空泵的槽口上。 90° 3. 完全打開岐管表閥的低壓側把手。 4. 操作真空泵以開始排空。若管的長度為 20 m , 請進行排空 約 15 分鐘 (20 m 採用 15 分鐘) (假設泵的容量為每分鐘 27 2. 把擴口螺母套在管子上以擴大管口。 升)。然後確認復合壓力表的讀數為 –101 kPa (–76 cmHg)。 擴口時的推算欄: A (單位: mm ) 5. 關閉岐管表的低壓側把手。 6. 完全打開壓縮閥 (氣體及液體測) 的閥心。 RIDGID (咬合型) 7. 從維修槽口取出充氣管。 銅管的外圈直徑 使用的 R410A 工具 使用常規工具 8. 穩固鎖緊壓縮閥上的螺帽。 0 至 0.5 1.0 至...
  • Page 19: 電氣工作

    圓形端子 透過管線取下管蓋的拆除部分。 拆卸管蓋,然後用螺絲起子柄輕擊拆除部分數次。可以輕鬆 打出拆除孔。 接地線 電源線 連接電纜 電纜扎帶 * 工作時,請配戴厚工作手套。 電源線 24k、30k 用保護襯套的安裝過程 將隨附保護襯套和防護材料安裝在通道孔周圍,以保護電線 連接電纜 和管道。 保護襯套 務必在連接管道後安裝管蓋。 型號 RAS-24BKS-HK RAS-30BKS-HK 切開管蓋下方的狹縫,促進安裝的進行。 電源 50Hz, 220V 單相 連接管道後,務必安裝管蓋。 最大運行電流 透過切斷管蓋下部的狹縫,可輕鬆安裝管蓋。 電源插座及保險絲額定 (H07RN-F 或 60245 IEC66) 4 mm 電源線 或 3.5 mm (AWG-12) 注 意 隨附通道孔防護材料 * 牢固地安裝防護材料,以免...
  • Page 20: 氣體泄漏檢測

    其它 其它 氣體泄漏檢測 檢測操作 要轉換 TEST RUN (COOL) 模式時 , 按 RESET (重置) 鍵 10 秒 鐘即可。(嗶嗶機將發出短嗶聲) 擴口螺母連接 (室內機組) RESET 鍵 擴口螺母連接 (室外機組) 自動重新啟動設置 閥心蓋連接 維修口蓋連接 此產品有在電源中斷並恢復電供後 , 自動重新 動 電流中斷 請用檢漏儀或肥皂水檢查擴口螺母連接、閥心蓋連接和維修 口蓋連接以防止漏氣。 前的操作模式之設計。 信 息 遙控器 A-B 選擇 此產品的自動重新 動功能在出廠前已被設置 關閉位 置。需要時可將它打開。 當兩個室內機安裝在同一個房間或相鄰的房間時,如果操作 一個室內機,兩個室內機可能同時接收到遙控訊號並運行。 如何設定自動重新啟動 在此情況下,可以通過將其中一個遙控器設定至 B 設定值, 從而對操作加以保護。(預設設定均為 A 設定值。) 1.
  • Page 21 MEMO...
  • Page 22 MEMO...
  • Page 24 1 11 5 5 51 2 5 6...
