- Page 1 Manual IB-M2HSF-703 Heat Sink with Fan for M.2 SSD Handbuch IB-M2HSF-703 Kühlkörper mit Lüfter für M.2 SSD...
- Page 2 Sicherheitshinweise Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
- Page 3 Sicherheitshinweise Gefahren durch Wärmeentwicklung Mangelhafte Belüftung des Geräts/Netzteils ACHTUNG Überhitzung und Ausfall des Geräts/Netzteils • externe Erwärmung vermeiden und Luftaustausch zulassen • Lüfter-Auslass und passive Kühlkörper freihalten • direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen • keine Gegenstände auf dem Gerät/Netzteil abstellen Gefahren durch Kleinstteile und Verpackung Erstickungsgefahr...
-
Page 4: Safety Information
Safety Information Please read carefully the following information to prevent injuries, damage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with. - Page 5 Safety Information Hazards caused by a development of heat Insufficient device/power unit ventilation IMPORTANT Overheating and failure of the device/power unit • Prevent externally heating up components and ensure an exchange of air • Do not cover the fan outlet and passive cooling elements •...

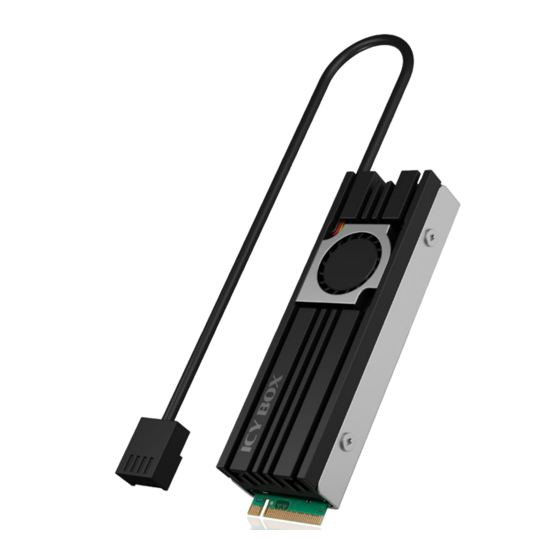

- Page 6 The fan ensures that the heat is perfectly dissipated. *Depends on SSD manufacturer, model, version and workload of the SSD Package Content 1x IB-M2HSF-703, 1x counter plate, 2x thermal pad, 1x screwdriver, 1x set of screws, 1x quick installation guide Key Features •...
-
Page 7: Installation
Manual IB-M2HSF-703 Installation Unscrew all four screws of the counter plate on the bottom of the heat sink. Install both thermal pads. Install the first thermal pad on the counter plate and the second thermal pad on the top of your M.2 SSD. Now gently press the SSD together with the thermal pad on the counter plate. - Page 8 Manual IB-M2HSF-703 Carefully insert the M.2 SSD with heat sink into the M.2 slot of your motherboard at an angle of about 30°. Now fix heat sink and M.2 SSD with the delivered screw. Note: Please make sure that the M.2 SSD and the M.2 socket fit together (e.g. M-Key NVMe M.2 SSD and M-Key socket on motherboard).
- Page 9 Lieber Kunde, vielen Dank, dass Sie sich für ein ICY BOX® Produkt entschieden haben. Der IB-M2HSF-703 ist ein leistungsfähiger M.2 Kühler mit integriertem Lüfter. Durch die Kombination aus Kühlkörper und Lüfter kann die Temperatur Ihrer M.2 SSD um bis zu 25% gesenkt werden*. Der Kühlkörper vergrößert die Fläche um ein Vielfaches, sodass die Wärme optimal an die Umgebung abgeleitet werden...
-
Page 10: Montage
Handbuch IB-M2HSF-703 Montage Lösen Sie alle vier Schrauben der Konterplatte am Boden des Kühlkörpers. Befestigen Sie beide Wärmeleitpads. Das erste Wärmeleitpad auf die Konterplatte und das zweite Wärmeleitpad auf die Oberseite Ihrer M.2 SSD. Nun drücken Sie die SSD mitsamt dem Wärmeleitpad auf der Oberseite vorsichtig auf die Konterplatte mit dem zweiten, bereits installierten, Wärmeleitpad. - Page 11 Handbuch IB-M2HSF-703 Stecken Sie die M.2 SSD mit Kühlkörper nun vorsichtig in einem Winkel von etwa 30° in den M.2 Steckplatz Ihres Motherboards. Fixieren Sie nun Kühlkörper und M.2 SSD mit der mitgelieferten Schrau- Hinweis: Achten Sie darauf, dass M.2 SSD und M.2 Sockel zueinander passen (z.B. M-Key NVMe M.2 SSD und M-Key Sockel auf dem Motherboard).
- Page 12 © Copyright 2020 by RaidSonic Technology GmbH. All Rights Reserved The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves the right to make changes in the specifications and/or design of the above mentioned product without prior notice.
