Hobbytrain SB Series Manual

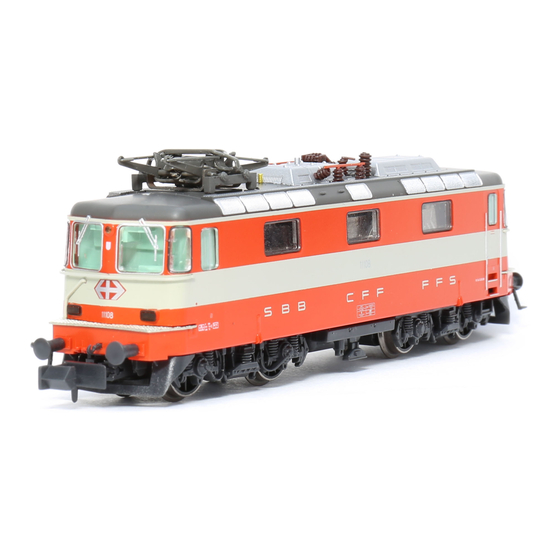

E-Lok Re 4/4 II. 1. Serie SB
Version 2018
Bedienungsanleitung / Manual
Sehr geehrter Kunde,
Dear customer
herzlichen Glückwunsch zu Ihrem neuen HOBBYTRAIN Modell.
Nachfolgende Hinweise sollen Ihnen die Pflege und den Betrieb Ihres Modells erleichtern. Jedes
Modell wurde vor Auslieferung auf Funktion und Vollständigkeit überprüft.
Congratulations for your new HOBBYTRAIN Model.
Following advice should help you for maintenance and service of your Model. Every model was
checked before delivery
Prüfung / Einfahrhinweise
Checking / First use
Nehmen Sie das Modell vorsichtig mit der Folie aus der Verpackung. Vor dem eigentlichen
Fahrbetrieb sollten Sie Ihr Modell ca. ½ Std. mit ca. ¾ der Höchstgeschwindigkeit einfahren. Die
Getriebe sind ab Werk geschmiert. Je nach Laufleistung sollten Sie die Schmierung überprüfen und
gegebenenfalls erneuern. Das Gehäuse muss zur Wartung nicht abgenommen werden. Gehen Sie
bitte mit Schmiermittel sehr sparsam um. Verwenden Sie nur für Modellbahnen geeignetes Öl,
welches im Modellbahnfachhandel erhältlich ist. Vor einer Reinigung, Model vom Transformator
trennen !
Remove the model with the foil from box. Before regular use please run the model with 3/4 of the
max. speed. The gearings are lubricated already. If necessary please use only little lubrication. Please
switch of transformer for servicing the model.
Zerlegen des Modells / Einbau eines Digitaldecoders.
ACHTUNG !
Vor der Demontage des Gehäuses entfernen Sie bitte zunächst die von unten eingesteckten
Schienenräumer !
Spreizen Sie den Lokkasten an den markierten Punkten und ziehen Sie das Gehäuse nach oben ab.
(Abb.1). Achtung die Montage des Gehäuses ist nur in einer Position möglich. Achten Sie bitte auf die
Ausrichtung der Nuten am Gehäuse und der Haltepunkte am Chassis. Die Platine entfernen Sie indem
Sie diese mit etwas Druck aus der Halterung schieben. Dies ist nur in eine Richtung möglich. Beim
Einbau ist auf korrekten Sitz der Kontakte an Platine und Motor zu achten. Die Drehgestelle lassen
sich nach unten aus der Rahmen-Befestigung ziehen. Beim Einbau bitte auf die korrekte Ausrichtung
und sicheres Einrasten sowie Freigängigkeit prüfen. Der Getriebekasten ist mit Rasten an dem
Drehgestell-Rahmen verbunden. Lösen Sie zunächst die äußeren Rasten mit z.B. einer spitzen
Pinzette. Lösen Sie danach die inneren Rasten. Das Getriebe kann nun nach oben entfernt werden.
Der Rahmen wird durch zwei Schrauben verbunden. Diese Schrauben dürfen nicht zu fest angezogen
werden da sonst die Drehgestelle nicht frei beweglich sind.
Die Platine besitzt eine Schnittstelle für Digitaldecoder nach NEM 651. Entfernen Sie den
Brückenstecker und installieren Sie einen passenden Decoder. Pin 1 ist auf der Platine
gekennzeichnet. Das Modell wurde mit Decodern verschiedener Anbieter getestet. Es kann, ja nach
Decodertyp allerdings erforderlich sein den Hauptkondensator von der Platine zu entfernen ( Abb.2
markiert hinter der Schnittstelle ).
