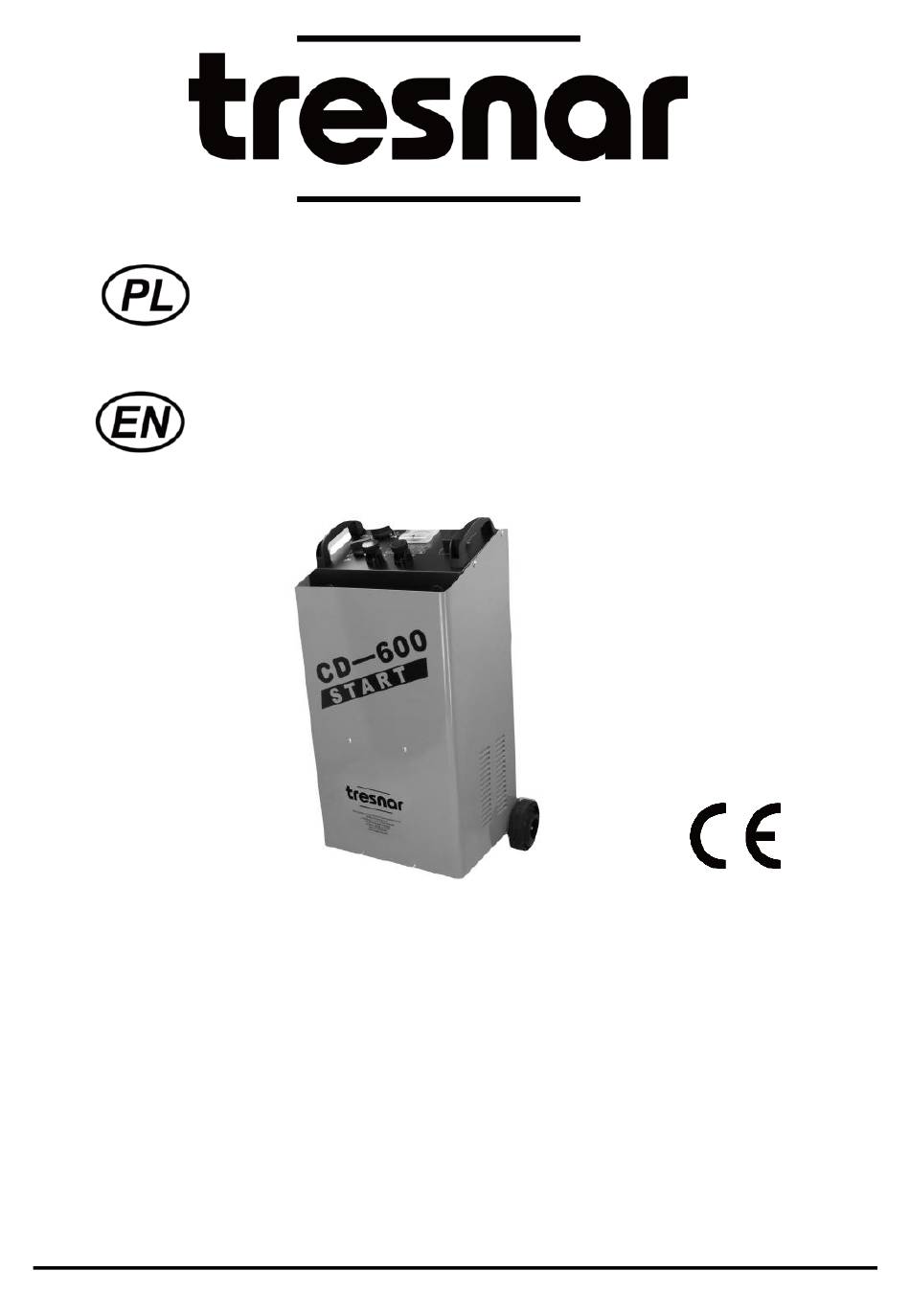

PROSTOWNIK DO ŁADOWANIA
Z ROZRUCHEM
RECTIFIER FOR CHARGING
WITH STARTER
Nr kat. 2701
Nr kat. 2702
Nr kat. 2703
Oryginalna Instrukcja Obsługi
Instruction Manual
"EGA Spółka z o.o." Spółka Komandytowa ul. Rzeczna 1, Nowa Wieś Rzeczna
83-200 Starogard Gdański tel/fax:+48 58 56 300 80 www.ega.com.pl
CD-400
CD-500
CD-600
Advertisement
Related Manuals for tresnar CD-400
Summary of Contents for tresnar CD-400
- Page 1 PROSTOWNIK DO ŁADOWANIA Z ROZRUCHEM RECTIFIER FOR CHARGING WITH STARTER Nr kat. 2701 CD-400 Nr kat. 2702 CD-500 Nr kat. 2703 CD-600 Oryginalna Instrukcja Obsługi Instruction Manual “EGA Spółka z o.o.” Spółka Komandytowa ul. Rzeczna 1, Nowa Wieś Rzeczna 83-200 Starogard Gdański tel/fax:+48 58 56 300 80 www.ega.com.pl...
-
Page 2: Oryginalna Instrukcja Obsługi
łodziach itp. Prostownik posiada zabezpieczenie przeciw pośrednim kontaktom ziemią przewidzianych dla oraz zabezpieczenia sprzętu I klasy ochrony. CD-600 Model CD-400 CD-500 12V-24V 12V-24V 12V-24V Napięcie ładowania Napięcie zasilające 230 V - 230 V - 230 V -... - Page 3 Ogólne zasady bezpieczeństwa Ostrzeżenie! Należy przeczytać i zrozumieć wszystkie zalecenia. Nieprzestrzeganie poniższych zaleceń może spowodować porażeniem prądem, pożar i/lub ciężkie obrażenia ciała. Niniejszą instrukcję należy zachować Termin "elektronarzędzie" w ostrzeżeniach odnosi się do elektronarzędzia zasilanego z sieci (przewodowej). Miejsce pracy Miejsce pracy powinno być...
- Page 4 UWAGA! Termin "urządzenie różnicowo-prądowe (RCD)" można zastąpić terminem "wyłącznik różnicowo-prądowy (GFCI)" lub "wyłącznik różnicowo-prądowy (ELCB)". Bezpieczeństwo osób Bądź czujny, obserwuj, co robisz i kieruj się zdrowym rozsądkiem podczas obsługi elektronarzędzia. Nie używaj elektronarzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas korzystania z elektronarzędzi może spowodować...
- Page 5 Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi być naprawione. Przed regulacją urządzenia, wymianą osprzętu lub po zakończeniu pracy narzędziem, należy wyciągnąć wtyczkę z gniazdka zasilania. Taka czynność prewencyjna pozwala zmniejszyć ryzyko przypadkowego włączenia elektronarzędzia. Nieużywane elektronarzędzie należy przechowywać w miejscu niedostępnym dla dzieci oraz innych nieprzeszkolonych osób.
- Page 6 powinien być ustawiony w pozycji pionowej. Nigdy nie ustawiaj prostownika w samochodzie lub pod maską silnika. Należy umieścić prostownik w miejscu zapewniającym odpowiednią wentylację. Nie można przykrywać prostownika. Przed rozpoczęciem użytkowania prostownika należy dostosować się do instrukcji producenta środków lokomocji. Aby zapewnić...
- Page 7 3) Połączyć czerwony zacisk z dodatnią końcówką akumulatora (+), a czarny z ujemną końcówką (-). Główny przewód prostownika włożyć do sieci zasilającej i przestawić przycisk włączający na pozycję „ON". Amperomierz wskaże dostarczany prąd do akumulatora (początek ładowania). Podczas ładowania wskazówka amperomierza będzie powoli zmierzać...
- Page 8 ŁADOWANIE 3 2 1 Obsługa - CD 430 1. Przełącznik zasilania 2. Przełącznik ładowanie/rozruch 3. Przełącznik zmiany prądu ładowania 4. Przełącznik szybkości ładowania 5. Wskaźnik prądu ładowania 6. Zacisk +12V 7. Zacisk +24V 8. Bezpiecznik Wybrać odpowiednie napięcie (12V lub 24V) i zamocować przewód łączący w odpowiednim zacisku ładowarki.
- Page 9 lub BOOST (duży prąd ładowania) Przełącznik (4) ustawić w pozycji 1 (powolne ładowanie) lub 2 (szybkie ładowanie) Przełącznik (1) ustawiać w pozycji ON i rozpocząć ładowanie Obsługa CD 500 , CD 600 1. Przełącznik szybkości ładowania/rozruchu 2. Kontrolka zasilania 3. Wskaźnik prądu ładowania 4.
- Page 10 jest używanie części zamiennych o tej samej wartości napięcia, jaką miały wymieniane bezpieczniki. UWAGA! Jeśli wymienione bezpieczniki będą miały inną wartość napięcia niż oryginalne istnieje ryzyko uszkodzenia ciała lub przedmiotów znajdujących się w pobliżu prostownika. Z tego samego powodu nie można zastępować bezpieczników miedzianymi mostkami itp.
- Page 11 Obsługa CD400 1. Wybrać odpowiednie napięcie (12V lub 24V) i zamocować przewód łączący w odpowiednim zacisku ładowarki. 2. Przełącznik (2) ustawić w pozycji (rozruch) 3. Próbować uruchomić silnik przez 3-4 sekund. (5 CYKLI - 3 SEKUNDY WŁĄCZONY – 120 SEKUND WYŁĄCZONY) Uwaga!! Próba uruchomienia silnika dłużej niż...
-
Page 12: Ochrona Środowiska
OCHRONA ŚRODOWISKA Zabrania się wyrzucania elektronarzędzi na śmieci. Zgodnie z Europejską Dyrektywą 2012/19/UE o przeznaczonych na złomowanie elektronarzędziach i sprzęcie elektronicznym oraz jej konwersji na prawo krajowe, elektronarzędzia należy zbierać osobno i oddać do punktu zbiórki surowców wtórnych. Recykling, jako alternatywa wobec obowiązku zwrotu urządzenia: Alternatywnie do obowiązku zwrotu urządzenia elektrycznego po zakończeniu jego użytkowania, właściciel jest zobowiązany do współuczestnictwa w jego prawidłowej utylizacji. - Page 13 DEKLARACJA ZGODNOŚCI CE 2701-2703 TRESNAR ORYGINALNA Model produktu : TRESNAR : PROSTOWNIK DO ŁADOWANIA Z ROZRUCHEM Produkt typ : CD-600 Numer katalogowy : 2703 Partia / Seria : 00201 do 00300 : „EGA Spółka z o. o.” Spółka Komandytowa, ul. Rzeczna 1, Producent Nowa Wieś...
- Page 14 KARTA GWARANCYJNA Prostownik do ładowania NAZWA URZĄDZENIA z rozruchem NUMER 2703 KATALOGOWY SERIAL NR: NAPRAWY GWARANCYJNE DATA ZGŁOSZENIA DATA NAPRAWY DATA ZGŁOSZENIA DATA NAPRAWY ZAKRES ZAKRES NAPRAWY: NAPRAWY: PIECZĄTKA I PODPIS PIECZĄTKA I PODPIS DATA ZGŁOSZENIA DATA NAPRAWY DATA ZGŁOSZENIA DATA NAPRAWY ZAKRES ZAKRES...
-
Page 15: Warunki Gwarancji
UL. RZECZNA 1, NOWA WIEŚ RZECZNA 83-200 STAROGARD GDAŃSKI tel: 058 / 56 300 80 do 82 www.ega.com.pl www.tresnar-tools.com “EGA Spółka z o.o.” Spółka Komandytowa ul. Rzeczna 1, Nowa Wieś Rzeczna 83-200 Starogard Gdański tel/fax:+48 58 56 300 80 www.ega.com.pl... - Page 16 Rectifier is ideal for charging batteries working with petrol and diesel engines and can also be used for batteries used in motorcycles, boats, etc. The rectifier has IP 20 protection and indirect ground contact protection for first class equipment. CD-600 CD-400 CD-500 Model 12V-24V...
-
Page 17: General Power Tool Safety Warnings
GENERAL POWER TOOL SAFETY WARNINGS WARNING! Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury. Save all warnings and instructions for future reference. The term "power tool" in the warnings refers to your mains-operated (corded) power tool Work area a) Keep work area clean and well lit. - Page 18 have the switch on invites accidents. d) Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury. e) Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations.
- Page 19 5. Service a) Have your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained. Specific safety regulations During charging the battery generates flammable gases, avoid contact with flames and sparks.
- Page 20 negative terminal (-). Insert the main cable of the rectifier into the mains and set the ON button to "ON". The ammeter will indicate the current supplied to the battery (charging start). During charging, the ammeter pointer will slowly move toward the smallest value depending on the capacity and condition of the battery.
- Page 21 CHARGE Service - CD 400 1. Power switch 2. Charge / start switch 3. Charge current changeover switch 4. Speed switch 5. Charge current indicator 6. Terminal + 12V 7. Terminal + 24V 8. Fuse 1. Select the appropriate voltage (12V or 24V) and attach the connecting cable to the appropriate charger terminal.
- Page 22 "OFF" and / or disconnect the mains lead from the power outlet, then disconnect the charging terminals from the battery terminals and place the rectifier in a dry place. Protector protection of the rectifier The charger is equipped with: - overcharging (too much current supplied to the battery) - short circuit (charging terminals set in contact with each other) - Battery change polarity.
- Page 23 engine. In this case, the energy can be charged by connecting the rectifier to the mains by setting the start / stop button to "start". Read the manufacturer's instructions before starting. Service CD400 1. Select the appropriate voltage (12V or 24V) and attach the connecting cable to the appropriate charger terminal.
- Page 24 “EGA Spółka z o.o.” Spółka Komandytowa ul. Rzeczna 1, Nowa Wieś Rzeczna 83-200 Starogard Gdański tel/fax:+48 58 56 300 80 www.ega.com.pl...
