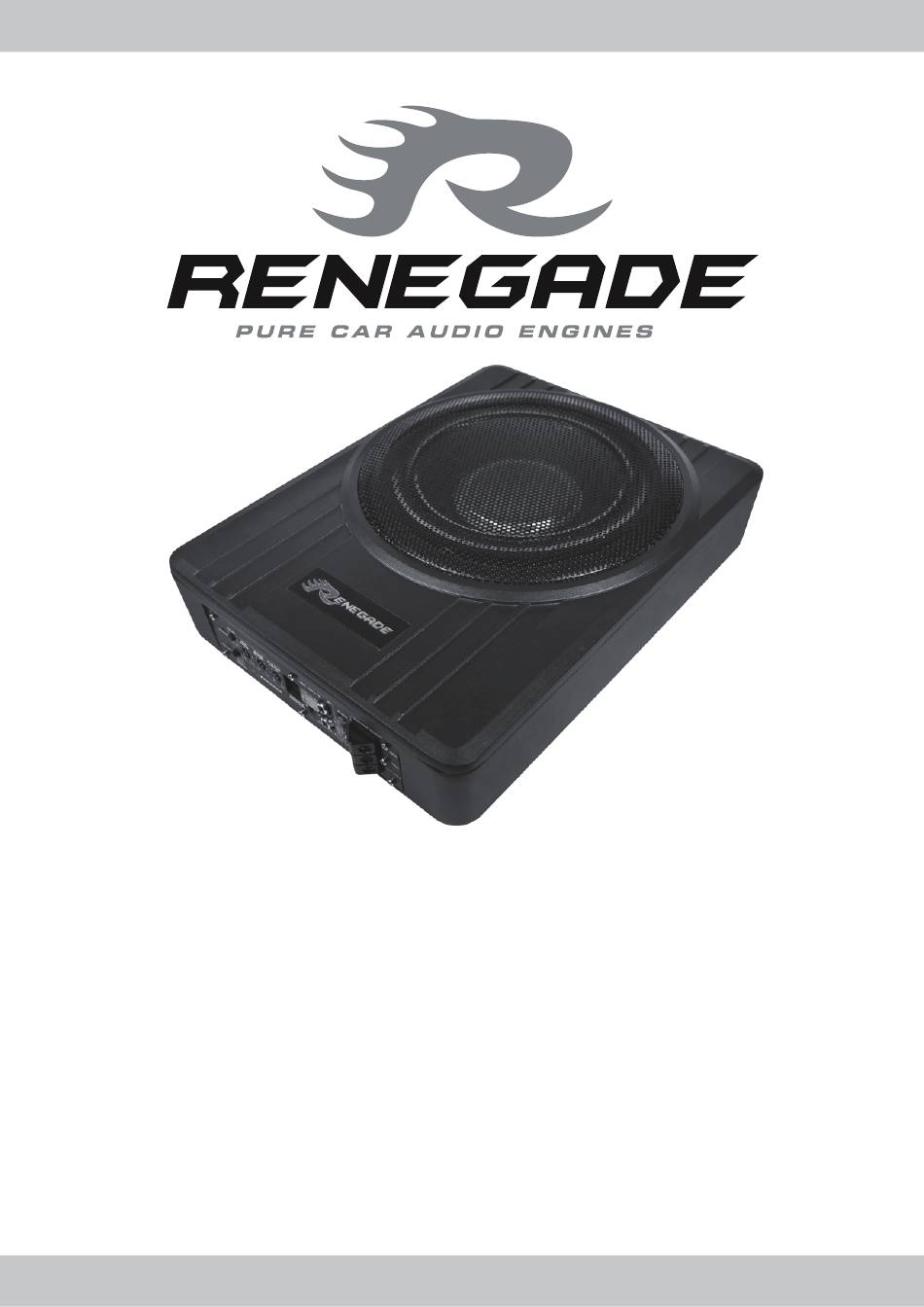

- Page 1 RS 800 A 20 CM (8”) ACTIVE SUBWOOFER SYSTEM RS 1o00 A 25 CM (10”) ACTIVE SUBWOOFER SYSTEM BETRIEBSANLEITUNG OPERATION GUIDE...
- Page 2 WICHTIGE INFORMATIONEN RS800A Subwoofer ....................................20 cm (8”) Ausgangsleistung RMS ................................100 Watt Ausgangsleistung Max ................................200 Watt Tiefpassfilter ...................................50 - 150 Hz Phasendrehung .....................................0°/180° Bass Boost ....................................0 - 12 dB Eingangsempfindlichkeit ................................. 10 V - 0,2 V Betriebsspannung ..........................+12 V (9 - 15 V), Minus an Masse Gerätesicherung ....................................
-
Page 3: Installation
INSTALLATION Wählen Sie einen geeigneten Standort für Ihr Gerät aus. Die permanente Temperatur des Standortes sollte nicht unter 5° C und nicht über 50° C liegen. Schützen Sie das Gerät vor Feuchtigkeit und Nässe. Stellen Sie sicher, dass sich Ihr Gerät während der Fahrt nicht löst und jemanden in der Passagierkabine verletzt. - Page 4 ANSCHLÜSSE SCHUTZSCHALTUNG Die POWER LED ( 4 ) leuchtet auf, wenn das Gerät betriebsbereit ist. Die PROTECT LED ( 3 ) leuchtet auf, wenn das Gerät überhitzt ist. Wenn dies eintritt, schaltet die integrierte Schutzschaltung das Gerät automatisch aus und sollte nach dem Abkühlen wieder funktionieren. AUDIOSIGNALKABEL Anschluss des Audiosignalkabels der Cinch-Ausgänge vom Steuergerät bzw.
- Page 5 BEDIENELEMENTE EINGANGSEMPFINDLICHKEIT Die Eingangsempfindlichkeit kann an jedes Steuergerät angepasst werden. Stellen Sie die Lautstärke des Steuergeräts zu- nächst auf einen mittleren Pegel ein und stellen Sie dann die Eingangspegelregler ( 2 ) ) am Verstärker so ein, dass sich eine mittlere, durchschnittliche Lautstärke ohne Verzerrungen ergibt.
-
Page 6: Fehlerbehebung
FEHLERBEHEBUNG Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Verfahren zur Fehlerbeseitigung: Verfahren 1: Das Gerät auf ordnungsgemäße Anschlüsse überprüfen. Prüfen Sie, ob die POWER LED aufleuchtet. Leuchtet die POWER LED auf, bei Schritt 3 weitermachen, falls nicht, hier weitermachen. 1. -
Page 7: Customer Service
IMPORTANT INFORMATIONS RS800A Subwoofer ....................................20 cm (8”) Output Power RMS ..................................100 Watts Output Power Max..................................200 Watts Lowpass Filter ..................................50 - 150 Hz Phase Shift ....................................0°/180° Bass Boost ....................................0 - 12 dB Input Sensitivity ..................................10 V - 0,2 V Operating Voltage ..........................+12 V (9 - 15 V), negative ground... - Page 8 INSTALLATION Choose a suitable location for your device. The permanent temperature of the location should not be lower than 5°C and not higher than 50°C. Protect the device from moisture and humidity. Ensure that your device will not get loose during the drive and hurt someone in the passenger cabin.
-
Page 9: Protection Circuit
INTERCONNECTION PROTECTION CIRCUIT If the POWER LED ( 4 ) lits up, the device is in normal operation. If the PROTECT LED ( 3 ) lits up, the device is overheated. If this occurs, the internal built-in protection circuit shuts down the device automatically. The device should work again properly after cooling down. AUDIO SIGNAL CABLES Connect the audio signal cables from the RCA outputs of the head unit to the RCA inputs on the device ( 1 ). -
Page 10: Operating Elements
OPERATING ELEMENTS INPUT SENSITIVITY Turn the volume controller of your head unit to the center medium position and then turn up the INPUT LEVEL controller ( 2 ) until you have an average medium level without distortion. This setting usually provides sufficient power reserves at optimum weighted signal-to-noise ratio. -
Page 11: Troubleshooting
TROUBLE SHOOTING If you are having problems after installation follow the trouble shooting procedures below. Procedure 1: Check the device for proper connections. Verify that POWER LED is on. If POWER LED is on skip to Step 3, if not continue. 1. - Page 12 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.audiodesign.de ©2018 Audio Design GmbH, All Rights Reserved...
