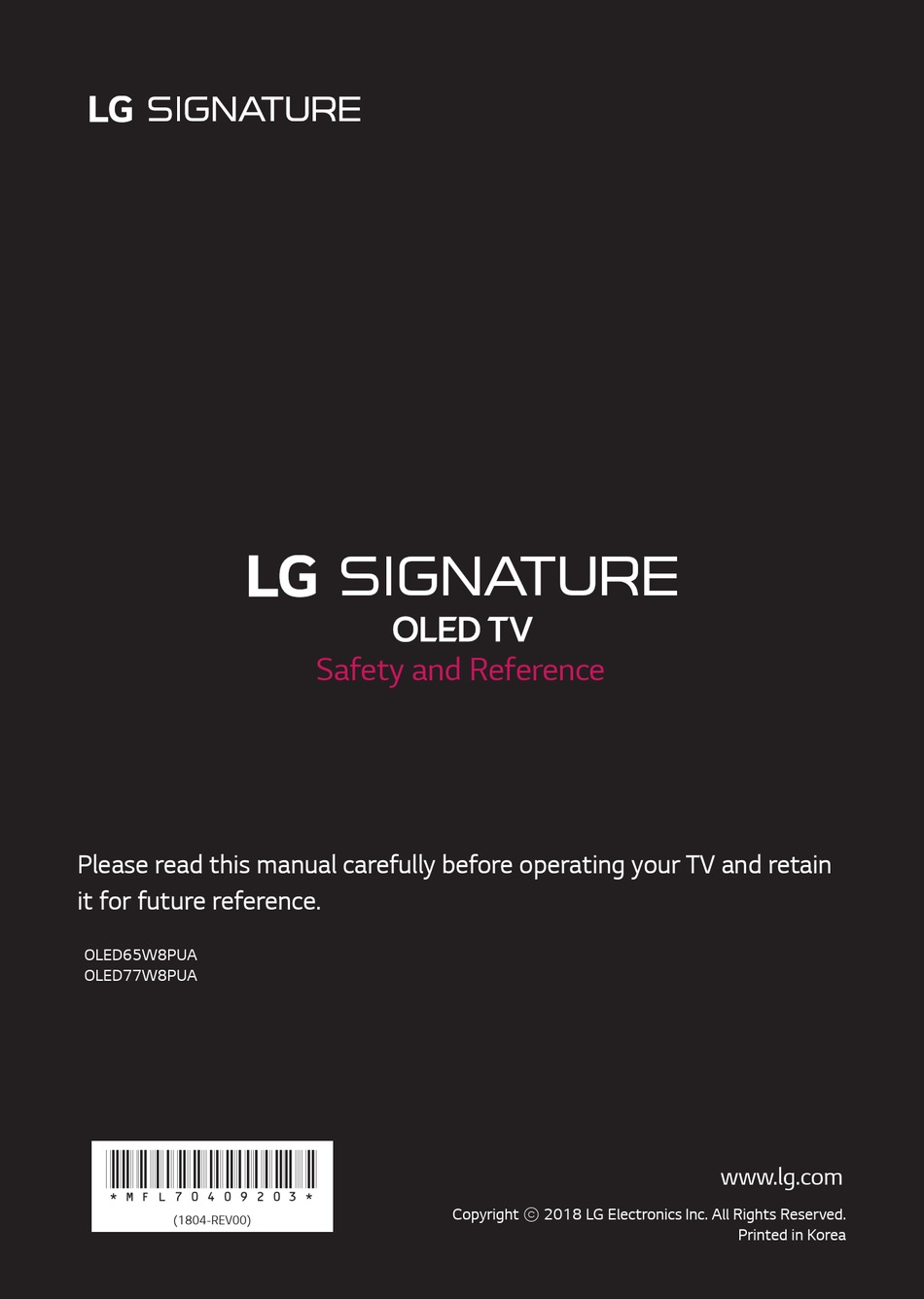

Safety and Reference Please read this manual carefully before operating your TV and retain it for future reference. OLED65W8PUA OLED77W8PUA *MFL70409203* www.lg.com Copyright ⓒ 2018 LG Electronics Inc. All Rights Reserved. (1804-REV00) Printed in Korea...
By using this product, you agree that all disputes between you and LG arising out of or relating in any way to this product (including but not limited to warranty disputes) shall be resolved exclusively through binding arbitration on an individual basis. The terms of the arbitration agreement...
Page 3
Warning! Safety Instructions • Ventilation - Install your TV where there is proper ventilation. Do not install in a confined space such as a bookcase. - Do not install the product on a carpet or cushion. - Do not block or cover the product with cloth or other materials CAUTION while unit is plugged in.
Page 4
• Use only an authorized attachments / accessories approved by LG Electronics. Otherwise, this may result in fire, electric shock, malfunction, or product damage. • Never disassemble the AC adapter or power cord. This may result in fire or electric shock.
Preparing Optional Extras Optional extras can be changed or modified for quality improvement • When the TV is turned on for the first time after being shipped without any notification. Contact your dealer for buying these items. from the factory, initialization of the TV may take approximately These devices work only with certain models.
Lifting and moving the TV • Avoid touching the screen at all times, as this may result in damage to the screen. • Do not place the product on the floor with its front facing When moving or lifting the TV, read the following to prevent the TV down without padding.
Page 7
Provided item Wall mount Punching Guide Wall • When installing the wall mount, check the positions of the wooden studs using a stud finder. Then, fasten the screws on at least two Wall mounting screw separate studs before proceeding. Wall mounting anchor Ø5 x L65 Stud Wall mounting screw for wood...
Page 8
Tools you will need • When mounting a TV on the wall, make sure not to install the TV by hanging the power and signal cables • Phillips head + driver (manual or motorized) / on the back of the TV. Ø...
Page 9
Using the kensington security Other connections system (optional) Connect your TV to external devices. For the best picture and audio quality, connect the external device and the TV with the HDMI cable. (For OLED65W8*) The Kensington security system connector is located at the rear of HDMI the Companion Box (AV Box).
Power On (Press) To obtain the RS-232C external control setup information, please Power Off (Press and hold) visit www.lg.com. Download and read the manual, (Depending upon model). Volume Control • Do not drop the product or let it fall over when connecting external devices.
Page 11
Using Magic Remote * To use the button, press and hold for more than 3 seconds. Control (POWER) Turns the TV on or off. You can turn your set-top box on or off by adding the set- top box to the universal remote control for your TV. (Depending upon model) Number buttons Enters numbers.
Troubleshooting Registering Magic Remote Control How to register the Magic Remote Control Cannot control the TV with the remote control. • Check if anything such as tape has been placed over the receiver. To use the Magic Remote, first pair it with your TV. •...
Page 13
Generated Sound • Cracking noise A cracking noise that occurs when watching or turning off the TV is generated by plastic thermal contraction due to temperature and humidity. This noise is common for products where thermal deformation is required. • Electrical circuit humming/panel buzzing A low level noise is generated from a high-speed switching circuit, which supplies a large amount of current to operate a product.
Specifications Product specifications may be changed without prior notice due to upgrade of product functions. Estimated yearly energy consumption indicated on the FTC label is measured in accordance with the Test Procedures for Television Sets (USA only). The actual energy consumption depends on the usage environment (The content watched, TV settings, etc.). Broadcasting Specifications Television system ATSC, NTSC-M, 64 &...
In addition to the source code, all referred license terms, warranty disclaimers and copyright notices are available for download. LG Electronics will also provide open source code to you on CD-ROM for a charge covering the cost of performing such distribution (such as the cost of media, shipping, and handling) upon email request to opensource@lge.com.
Page 16
Important Information for Information on Functions Supporting Image Quality in Preventing Image Retention Relation to Temporary Image Retention OLED is a self-emissive technology, which brings many significant benefits to image quality and performance. As with any self-emitting • OLED TV offers a function called Pixel Refresher, which helps to display, it is possible for users of OLED TVs to experience temporary prevent temporary image retention.
Page 17
Regulatory FCC Radio Frequency Interference Requirements (for UNII devices) High power radars are allocated as primary users of the 5.25 to 5.35 GHz FCC NOTICE and 5.65 to 5.85 GHz bands. These radar stations can cause interference (For USA) with and/or damage this device. This device cannot be co-located with any other transmitter.
Page 18
RSS-247 Requirement WARNING! Never place a television set in an unstable location. A television set may (For Canada) fall, causing serious personal injury or death. Many injuries, particularly [For product having the wireless function using 5 GHz frequency bands] to children, can be avoided by taking simple precautions such as: •...
Page 20
LG Customer Information Center Declaration of Conformity For inquires or comments, visit www.lg.com or call; Trade Name Responsible Party LG Electronics Inc. 1-888-542-2623 CANADA Address 1000 Sylvan Ave. Englewood 1-800-984-6306 Cliffs NJ 07632 U.S.A Register your product Online! 201-266-2534 www.lg.com The model and serial numbers of the TV are located on the back and on one side of the TV.
OWNER’S MANUAL EXTERNAL CONTROL DEVICE SETUP Please read this manual carefully before operating the set and retain it for future reference. www.lg.com...
KEY CODES KEY CODES • This feature is not available for all models. Code Code Function Note Function Note (Hexa) (Hexa) CH +, PR + R/C Button List R/C Button CH -, PR - R/C Button Exit R/C Button Volume + R/C Button PIP(AD) R/C Button...
Page 23
(TV) (PC) • LGTV supports PL2303 chip-based (Vendor ID : 0x0557, Product ID : 0x2008) USB to serial converter RS-232C IN which is not made nor provided by LG. (CONTROL & SERVICE) (PC) (TV) • It can be purchased from computer stores that carry accessories for IT support professionals.
Page 24
EXTERNAL CONTROL DEVICE SETUP (TV) (PC) (TV) (PC) Phone jack Type RS-232C IN • You need to purchase the phone-jack to RS-232 cable required for the connection between the PC and (CONTROL & SERVICE) (PC) (TV) the TV, which is specified in the manual. RS-232C IN (CONTROL &...
Page 25
EXTERNAL CONTROL DEVICE SETUP Communication Parameters • Baud rate : 9600 bps (UART) • Stop bit : 1 bit • Data length : 8 bits • Communication code : ASCII code • Parity : None • Use a crossed (reverse) cable. Command reference list (Depending on model) DATA...
Page 26
EXTERNAL CONTROL DEVICE SETUP Transmission / Receiving Protocol Transmission [Command1][Command2][ ][Set ID][ ][Data][Cr] [Command 1] : First command to control the TV. (j, k, m or x) [Command 2] : Second command to control the TV. [Set ID] : You can adjust the [Set ID] to choose desired monitor ID number in option menu. Adjustment range in TV is 1 to 99.
Page 27
EXTERNAL CONTROL DEVICE SETUP * Commands may work differently depending on model and signal. 01. Power (Command: k a) Ack [d][ ][Set ID][ ][OK/NG][Data][x] ► To control Power *On or Off of the set. * In case of video mute on only, TV will display On Transmission[k][a][ ][Set ID][ ][Data][Cr] Screen Display(OSD).
Page 28
EXTERNAL CONTROL DEVICE SETUP 08. Color/Colour (Command: k i) 13. Treble (Command: k r) ► To adjust the screen Color(Colour). ► To adjust treble. You can also adjust colour in the PICTURE menu. You can also adjust in the AUDIO menu. Transmission [k][i][ ][Set ID][ ][Data][Cr] Transmission [k][r][ ][Set ID][ ][Data][Cr] Data Min : 00 to Max : 64...
Page 29
EXTERNAL CONTROL DEVICE SETUP 18. Equalizer (Command : j v) * Analog Antenna/Cable ► Adjust EQ of the set. [Data 00][Data 01] Channel Data Transmission [j][v][ ][Set ID][ ][Data][Cr] Data 00 : High byte channel data Data 01 : Low byte channel data - 00 00 ~ 00 C7 (Decimal : 0 ~ 199) Data 02 : Input Source (Analog) - 00 : Antenna TV (ATV)
Page 30
EXTERNAL CONTROL DEVICE SETUP * Analog Antenna/Cable 2. Tune to the digital antenna (ATSC) channel 30-3. Set ID = All = 00 Data 00 : Physical Channel Number Data 00 = Don’t know Physical = 00 - Antenna (ATV) : 02~45 (Decimal: 2 ~ 69) Data 01 &...
Page 31
11 11 EXTERNAL CONTROL DEVICE SETUP 2. Tune to the BS (ISDB-BS) channel 30. 24. Input select (Command: x b) Set ID = All = 00 (Main Picture Input) Data 00 = Don’t know Physical = 00 ► To select input source for main picture. Data 01 &...
Page 32
EXTERNAL CONTROL DEVICE SETUP * [Data 02], [Data 03] functions depend on model 3) When [Data 00] is 06, 07 and signal. 00 : Off 01 : On * If [Data 00] is 00 (3D On), [Data 03] has no meaning.
Page 34
5 If the connection is successful, the "Connected Wheel (OK) button on the by pressing the to Internet" is displayed. remote. NETWORK Picture Sound TV Name [LG] WebOS TV Wired Connection (Ethernet) Programmes Not Connected Wi-Fi Connection Connected to Internet Network Wi-Fi Direct LG Connect Apps...
Page 35
Picture Network / (The MAC address displayed on the right Sound TV Name Sound ꔐ WI-FI : AAA [LG] WebOS TV pane of the network status window should be WI-FI : BBB Wired Connection (Ethernet) Programmes Programmes WI-FI : CCC Not Connected registered with your Internet service provider.)
Page 36
1 Check that Wi-Fi is enabled on your smartphone. To use SmartShare, both devices must on the same local network. 2 Install/run the app for sharing content on your smartphone (It's called LG TV Plus on LG phones). 3 Enable your smartphone to share content files with other devices.
Page 37
1 Miracast should be set to "ON" on your portable device. 2 When your TV is detected, select the device on your portable device. When connection is completed, the device screen appears on the TV screen. Please call LG Customer Service if you experience any problems.
Page 38
Sécurité et références Veuillez lire ce manuel attentivement avant d’utiliser l’appareil et conservez-le pour pouvoir vous y reporter ultérieurement. OLED65W8PUA OLED77W8PUA www.lg.com Copyright ⓒ 2018 LG Electronics inc. Tous droits réservés.
à l’humidité, si l’appareil ne fonctionne pas normalement ou s’il est tombé. En utilisant ce produit, vous acceptez que tout différend entre vous et LG en lien avec ce produit ou en découlant de quelque manière que ce soit (y compris, sans toutefois s’y limiter, les différends concernant la garantie) se règle exclusivement par arbitrage exécutoire au cas par cas.
Page 40
Avertissement! Directives • Aération - Installez votre téléviseur à un endroit où l’aération est de sécurité suffisante. Ne l’installez pas dans un espace confiné comme une bibliothèque. - N’installez pas le produit sur un tapis ou un coussin. - N’ o bstruez pas les ouvertures de l’appareil et ne le recouvrez pas avec du tissu ou tout autre matériau lorsqu’il est branché.
Page 41
• Ne tentez en aucun cas de réaliser des modifications sur cet appareil sans avoir obtenu l’autorisation écrite de LG Electronics au préalable. Cela pourrait entraîner des risques d’incendie ou de décharge électrique. Si vous désirez effectuer un service ou une réparation, communiquez avec votre service à...
Préparation Articles supplémentaires en option • Lorsque le téléviseur est allumé pour la première fois après sa sortie de l’usine, son initialisation peut prendre environ une minute. Des articles supplémentaires en option peuvent être remplacés • L’image présentée peut ne pas correspondre à votre téléviseur. ou modifiés à...
Soulèvement et • Évitez de toucher à l’ é cran, puisque cela pourrait causer des dommages à celui-ci. déplacement du téléviseur • Ne déposez pas le produit sur le plancher si la partie avant (l’ é cran) n’ e st pas posée sur une surface coussinée. Cela pourrait endommager l’...
Page 44
- 30 mm (1,1 po) ou plus : Installez-le à l’aide d’un support Pièce fournie distinct. Fixation murale Guide pour le perçage Vis de la fixation murale • Lors de l’installation du support mural, vérifiez la position des Ancrage de la fixation murale Ø5 x L65 montants de bois à...
Page 45
Outils nécessaires • Lors du montage du téléviseur au mur, assurez-vous de ne pas le suspendre à l’aide du câble de signal ou • Vis cruciforme et tournevis (manuel ou électrique) / mèche de d’alimentation se trouvant à l’arrière du téléviseur. 8 mm (0,3 po) de diamètre / niveau / détecteur de montant / •...
Page 46
Utilisation du système de sécurité Autres connexions Kensington (facultatif) Connectez votre téléviseur à des appareils externes. Pour obtenir l’image et le son de la meilleure qualité, reliez l’appareil externe et le (Pour OLED65W8*) téléviseur au moyen d’un câble HDMI, comme indiqué. Le connecteur du système de sécurité...
Mise hors tension (maintenez enfoncé) Pour obtenir les instructions de configuration de la commande externe RS-232C, rendez-vous sur www.lg.com. Téléchargez et lisez le manuel (selon le modèle). Réglage du volume • Ne laissez pas le produit tomber ou basculer lorsque vous connectez des dispositifs externes.
Utilisation de la * Pour utiliser la touche, maintenez-la enfoncée pendant plus de trois secondes. télécommande Magic (MARCHE/ARRÊT) Allume ou éteint le téléviseur. Vous pouvez allumer ou éteindre votre boîtier décodeur en (Selon le modèle.) l’ajoutant à la télécommande universelle de votre téléviseur. Les descriptions qui se trouvent dans le présent manuel font référence Boutons numériques Permettent d’...
Dépannage Enregistrement de la télécommande Magic La télécommande ne fonctionne pas. Enregistrement de la télécommande Magic • Assurez-vous que rien n’a été placé sur le récepteur (du ruban adhésif, par exemple). Avant de pouvoir utiliser la télécommande Magic, vous devez l’associer • Vérifiez qu’aucun obstacle n’ e mpêche la communication entre au téléviseur.
Page 50
Sons produits • Craquement Un craquement survenant pendant le fonctionnement ou lors de l’arrêt du téléviseur est produit par une contraction thermique du plastique causée par la chaleur ou l’humidité. Ce bruit est courant dans les produits où une déformation thermique est requise. •...
Caractéristiques Les caractéristiques techniques sont susceptibles d’ ê tre modifiées sans préavis en raison des mises à niveau des fonctions des produits. La consommation d’ é nergie annuelle estimée indiquée sur l’ é tiquette FTC est mesurée conformément aux procédures de test pour les téléviseurs (États-Unis seulement).
être téléchargés. LG Electronics mettra également à votre disposition le code source libre sur CD-ROM pour un prix couvrant le coût de la distribution (coût du support, de l’ e xpédition et de la manutention) sur simple demande par courriel à...
Page 53
Renseignements importants Renseignements concernant les fonctions qui renforcent la pour prévenir la rémanence qualité d’image pour prévenir la rémanence temporaire La technologie auto-émissive DELO offre une performance et une qualité d’image hors pair. Comme pour tout écran auto-émissif, il • Le téléviseur DELO offre une fonction appelée Pixel Refresher qui est possible que les utilisateurs de téléviseurs DELO remarquent une aide à...
Page 54
Réglementation Exigences de la FCC en matière d’interférences des fréquences radio (pour les appareils UNII) RENSEIGNEMENTS RELATIFS À LA Les radars à haute puissance sont attribués comme utilisateurs RÉGLEMENTATION DE LA FCC principaux des bandes de fréquences de 5,25 à 5,35 GHz et de 5,65 à 5,85 GHz.
Page 55
Exigences du CNR-247 AVERTISSEMENT! Ne placez jamais un téléviseur sur une surface instable. Le téléviseur (Pour le Canada) pourrait tomber et causer des blessures importantes, pouvant aller [Pour les produits ayant la fonction sans fil utilisant des bandes de jusqu’à la mort. De nombreuses blessures, en particulier chez les fréquence de 5 GHz] enfants, peuvent être évitées en prenant des précautions simples comme :...
Page 57
Service à la clientèle LG Attestation de conformité Pour toute question ou commentaire, visitez le Nom commercial www.lg.com ou appelez : Partie responsable LG Electronics inc. 1-888-542-2623 CANADA Adresse 1000, av. Sylvan, Englewood Cliffs, NJ 07632 É.-U. 1-800-984-6306 États-Unis Téléphone :...
MANUEL D’UTILISATION CONFIGURATION DE L’APPAREIL DE COMMANDE EXTERNE Veuillez lire ce manuel attentivement avant d’utiliser votre appareil et conservez-le pour pouvoir vous y reporter ultérieurement. www.lg.com...
Page 59
CODES CLÉS CODES CLÉS • Cette fonction n’est pas offerte sur tous les modèles. Code Code Fonction Remarque Fonction Remarque (hexa) (hexa) CH +, PR + Touche R/C Liste Touche R/C CH -, PR - Touche R/C Sortie Touche R/C Volume + Touche R/C PIP (AD)
Page 60
(TV) (PC) • Les téléviseurs LG sont compatibles avec l’adaptateur USB/Série à puce PL2303 (réf. fabricant : 0 x 0557, réf. produit : 0 x 2008) qui n’est ni fabriqué ni fourni par LG. RS-232C IN (CONTROL & SERVICE) •...
Page 61
(TV) (PC) (TV) (PC) CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE RS-232C IN RS-232C IN Type sortie casque (CONTROL & SERVICE) (CONTROL & SERVICE) (PC) (TV) (PC) (TV) • Vous devez disposer du câble de type sortie casque/RS-232 pour établir la connexion entre votre ordinateur et le téléviseur, comme il est indiqué...
Page 62
CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE Paramètres de communication • Débit en baud : 9 600 b/s (UART) • Bit d’arrêt : 1 bit • Longueur des données : 8 bits • Code de communication : code ASCII • Parité : aucune •...
Page 63
CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE Protocole de transmission/réception Transmission [Commande1][Commande2][ ][Identité télé][ ][Données][Cr] [Commande 1] : Première commande du téléviseur (j, k, m ou x) [Commande 2] : Deuxième commande du téléviseur [Identité télé] : Vous pouvez choisir, à l’aide de cette fonction, le numéro d’identité du moniteur dans le menu Options.
Page 64
CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE *Les commandes peuvent fonctionner de façon différente en fonction des modèles et du signal. 01. Mise sous tension (Commande : k a) Accusé de réception [d][ ][Identité télé][ ][OK/NG[Données][x] ► Pour *activer/désactiver l’appareil. * Si seule la sourdine vidéo est activée, le téléviseur montrera l’affichage à...
Page 65
CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE 08. Couleur (Commande : k i) 13. Aigus (Commande : k r) ► Pour ajuster la couleur de l’écran. ► Pour régler les aigus. Vous pouvez également régler la couleur dans le Vous pouvez aussi régler les aigus dans le menu menu IMAGE.
Page 66
CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE 18. Égalisateur (Commande : j v) * Antenne/câble analogique ► Pour ajuster l’égalisateur de l’écran. [Données 00][Données 01] Données de chaîne Données 00 : Données de chaîne octet haut Transmission [j][v][ ][Identité télé][ ][Données][Cr] Données 01 : Données de chaîne octet bas - 00 00 à...
Page 67
CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE * Antenne/câble analogique 2. Syntonisez la chaîne numérique par antenne (ATSC) 30-3. Données 00 : Numéro de chaîne physique Identité télé = Tout = 00 - Antenne (ATV) : 02 à 45 (décimale : 2 à 69) Données 00 = Physique inconnu = 00 - Câble (CATV) : 01, 0E à...
Page 68
11 11 CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE 2. Syntonisez la chaîne 30 du satellite de radiodiffusion 24. Sélection d’entrée (Commande : x b) (ISDB-BS). (Entrée d’image principale) Identité télé = Tout = 00 ► Pour sélectionner la source d’entrée pour l’image Données 00 = Physique inconnu = 00 principale.
Page 69
CONFIGURATION DE L'APPAREIL DE COMMANDE EXTERNE * Les fonctions [Données 02] et [Données 03] peuvent 3) Si [Données 00] = 06, 07 varier en fonction du modèle et du signal. 00 : Arrêt 01 : Marche * Si [Données 00] = 00 (3D activée), [Données 03] est ignorée.
Page 70
4 L’appareil tente automatiquement de se Sécurité Se connecter via PIN WPS Paramètres Wi-Fi avancés connecter au réseau disponible (réseau filaire en Accessibilité premier). Lorsque vous sélectionnez la Connexion Wi-Fi, la liste des réseaux disponibles s’affiche. Choisissez le réseau que vous voulez utiliser. www.lg.com...
Page 71
Dépannage des problèmes réseau (Accueil) de la 1 Appuyez sur le bouton Suivez les instructions ci-dessous qui correspondent télécommande pour accéder au menu d’accueil. à l’état de votre réseau. Visez l’icône (Paramètres) et sélectionnez-la Vérifiez le téléviseur ou le point d’accès (routeur). Molette (OK) de en appuyant sur le bouton la télécommande.
Page 72
SmartShare, les deux appareils doivent être sur le même réseau local. 2 Installez/exécutez l’application de partage de contenu sur votre téléphone intelligent (sur les téléphones LG, il s’agit de LG TV Plus). 3 Activez l’option sur votre téléphone intelligent afin de partager des fichiers avec d’autres appareils.
Page 73
1 L’option Miracast doit être sur « ON » (activée) sur votre appareil mobile. 2 Lorsque votre téléviseur est détecté, sélectionnez-le sur vot re appareil mobile. Une fois la connexion établie, l’écran de l’appareil apparaît sur le téléviseur. Appelez le service à la clientèle de LG si vous constatez le moindre problème.
Page 74
*MFL70320462* www.lg.com (1803-REV00) Printed in Korea Easy Setup Guide ENGLISH Please read this manual carefully before operating your set and retain it for future reference. Guía Rápida de Configuración OLED77W8PUA ESPAÑOL Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas.
Page 75
ENGLISH Easy TV Connect Guide (Animation) ESPAÑOL Guía Rápida de Conexión del televisor (Sólo en Inglés) FRANÇAIS Guide simplifié pour la connexion du www.lg.com/us/support téléviseur (Offert en anglais seulement) ANTENNA / ANTENNA/ CABLE IN CABLE IN HDMI IN HDMI IN...
