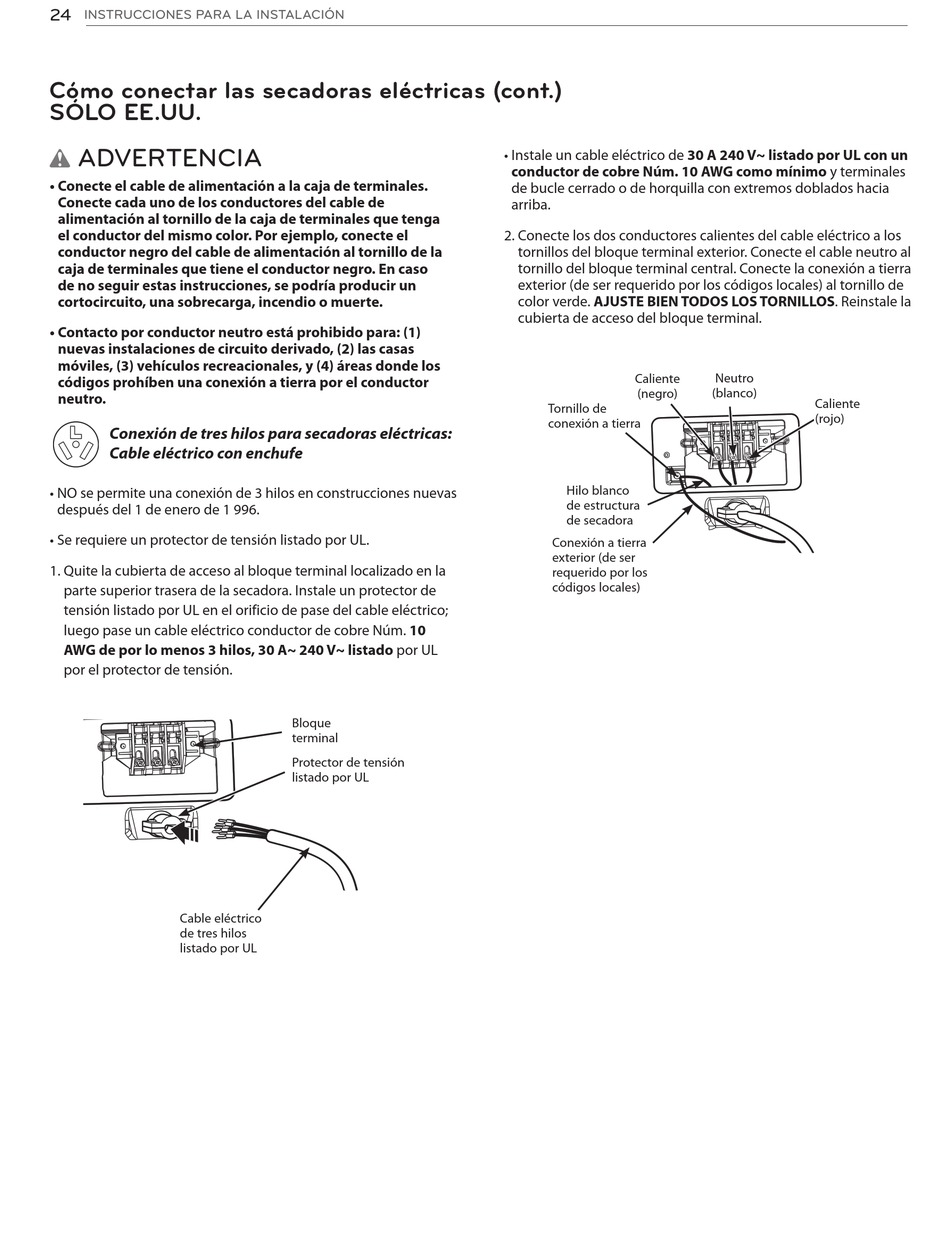

INSTRUCCIONES PARA LA INSTALACIÓN
Cómo conectar las secadoras eléctricas (cont.)
SóLO EE.UU.
ADVERTENCIA
w
• Conecte el cable de alimentación a la caja de terminales.
Conecte cada uno de los conductores del cable de
alimentación al tornillo de la caja de terminales que tenga
el conductor del mismo color. Por ejemplo, conecte el
conductor negro del cable de alimentación al tornillo de la
caja de terminales que tiene el conductor negro. En caso
de no seguir estas instrucciones, se podría producir un
cortocircuito, una sobrecarga, incendio o muerte.
• Contacto por conductor neutro está prohibido para: (1)
nuevas instalaciones de circuito derivado, (2) las casas
móviles, (3) vehículos recreacionales, y (4) áreas donde los
códigos prohíben una conexión a tierra por el conductor
neutro.
conexión de tres hilos para secadoras eléctricas:
cable eléctrico con enchufe
• NO se permite una conexión de 3 hilos en construcciones nuevas
después del 1 de enero de 1 996.
• Se requiere un protector de tensión listado por UL.
1. Quite la cubierta de acceso al bloque terminal localizado en la
parte superior trasera de la secadora. Instale un protector de
tensión listado por UL en el orificio de pase del cable eléctrico;
luego pase un cable eléctrico conductor de cobre Núm. 10
AWG de por lo menos 3 hilos, 30 A~ 240 V~ listado por UL
por el protector de tensión.
Cable eléctrico
de tres hilos
listado por UL
Bloque
terminal
Protector de tensión
listado por UL
• Instale un cable eléctrico de 30 A 240 V~ listado por UL con un
conductor de cobre Núm. 10 AWG como mínimo y terminales
de bucle cerrado o de horquilla con extremos doblados hacia
arriba.
2. Conecte los dos conductores calientes del cable eléctrico a los
tornillos del bloque terminal exterior. Conecte el cable neutro al
tornillo del bloque terminal central. Conecte la conexión a tierra
exterior (de ser requerido por los códigos locales) al tornillo de
color verde. AJUSTE bIEN TodoS LoS ToRNILLoS. Reinstale la
cubierta de acceso del bloque terminal.
Caliente
(negro)
Tornillo de
conexión a tierra
Hilo blanco
de estructura
de secadora
Conexión a tierra
exterior (de ser
requerido por los
códigos locales)
Neutro
(blanco)
Caliente
(rojo)
