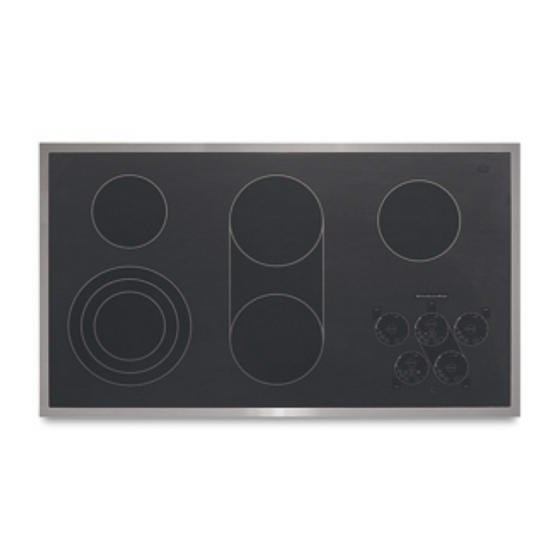

Whirlpool KECC568RPS Installation Instructions Manual
  1. Manuals
  2. Brands
  3. Whirlpool Manuals
  4. Cooktop
  5. KECC568RPS
  6. Installation instructions manual

Whirlpool KECC568RPS Installation Instructions Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ELECTRIC COOKTOP INSTALLATION INSTRUCTIONS
DE LA TABLE DE CUISSON ÉLECTRIQUE
COOKTOP SAFETY ............................................................. 1
INSTALLATION REQUIREMENTS ..................................... 2
Tools and Parts.................................................................. 2
Location Requirements ..................................................... 2
Electrical Requirements..................................................... 3
INSTALLATION INSTRUCTIONS ....................................... 4
Prepare Cooktop for Installation ....................................... 4
Install Cooktop................................................................... 5
Make Electrical Connection............................................... 6
Attach Cooktop to Countertop.......................................... 8
Complete Installation......................................................... 8
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."
These words mean:
DANGER
WARNING
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT:
Save for local electrical inspector's use.
Installer: Leave installation instructions with the homeowner.
Homeowner: Keep installation instructions for future reference.
IMPORTANT :
À conserver pour consultation par l'inspecteur local des installations électriques.
Installateur : Remettre les instructions d'installation au propriétaire.
Propriétaire : Conserver les instructions d'installation pour référence ultérieure.
8286066B
All manuals and user guides at all-guides.com
INSTRUCTIONS D'INSTALLATION
Table of Contents / Table des matières

COOKTOP SAFETY

Your safety and the safety of others are very important.
SÉCURITÉ DE LA TABLE DE CUISSON ....................................9
EXIGENCES D'INSTALLATION...................................................9
Outillage et pièces......................................................................9
Exigences d'emplacement.........................................................9
Spécifications électriques ........................................................11
INSTRUCTIONS D'INSTALLATION ..........................................12
Installation de la table de cuisson............................................12
Raccordement électrique.........................................................13
Achever l'installation ................................................................16
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.

Advertisement

Table of Contents
loading

Related Manuals for Whirlpool KECC568RPS

Summary of Contents for Whirlpool KECC568RPS

  • Page 1: Table Of Contents

    All manuals and user guides at all-guides.com ELECTRIC COOKTOP INSTALLATION INSTRUCTIONS INSTRUCTIONS D'INSTALLATION DE LA TABLE DE CUISSON ÉLECTRIQUE Table of Contents / Table des matières COOKTOP SAFETY ............. 1 SÉCURITÉ DE LA TABLE DE CUISSON ........9 INSTALLATION REQUIREMENTS ........2 EXIGENCES D’INSTALLATION...........9 Tools and Parts..............

  • Page 2: Installation Requirements

    All manuals and user guides at all-guides.com INSTALLATION REQUIREMENTS When installing cooktop over an undercounter built-in oven, Tools and Parts do not fasten cooktop to countertop with clamps. This will make the cooktop easier to remove if future servicing Gather the required tools and parts before starting installation. becomes necessary.

  • Page 3: Electrical Requirements

    All manuals and user guides at all-guides.com For model 15" (38.1 cm) model only: Cabinet Dimensions back edge rear of cabinet or of cutout IMPORTANT: If installing a range hood or microwave hood rear wall under combination above the cooktop, follow range hood or microwave countertop hood combination instructions for dimensional clearances above the cooktop surface.

  • Page 4: Installation Instructions

    All manuals and user guides at all-guides.com Make sure that the electrical connection and wire size are Locate the junction box to allow as much slack as possible adequate and in conformance with the National Electrical Code, between the junction box and the cooktop so that the ANSI/NFPA 70-latest edition or CSA Standards C22.1-94, cooktop can be moved if servicing becomes necessary in the Canadian Electrical Code, Part 1 and C22.2 No.

  • Page 5: Install Cooktop

    All manuals and user guides at all-guides.com Install Cooktop Style 1: Cooktop over undercounter built-in oven 3. Attach brackets to bottom of cooktop base with bracket attachment screws using the bracket mounting holes IMPORTANT: Clamp brackets should not be used. selected in Step 2.

  • Page 6: Make Electrical Connection

    All manuals and user guides at all-guides.com Make Electrical Connection 1. Disconnect power. For 15" (38.1 cm) model only: 2. Remove junction box cover, if present. 3. Connect the flexible cable conduit from the cooktop to the junction box using a UL listed or CSA approved conduit WARNING connector.
  • Page 7 All manuals and user guides at all-guides.com 1. Connect the 2 black wires together using the UL listed wire 4-Wire Cable from Home Power Supply to 4-Wire Cable connectors. from Cooktop 2. Connect the 2 red wires together using the UL listed wire connectors.

  • Page 8: Attach Cooktop To Countertop

    All manuals and user guides at all-guides.com 3-Wire Cable from Power Supply to 3-Wire Cable from Attach Cooktop to Countertop Cooktop - U.S. only NOTE: This section applies only if you are using clamping brackets. IMPORTANT: Use the 3-wire cable from power supply where local codes permit connecting the frame-ground conductor to the neutral (white) junction box wire.

  • Page 9: Sécurité De La Table De Cuisson

    All manuals and user guides at all-guides.com SÉCURITÉ DE LA TABLE DE CUISSON Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité...
  • Page 10 All manuals and user guides at all-guides.com A. 15" (38,1 cm) sur les modèles de 15" (38,1 cm); 30" (76,2 cm) sur Dimensions du produit les modèles de 30" (76,2 cm); 36" (91,4 cm) sur les modèles de 36" (91,4 cm) B.

  • Page 11: Spécifications Électriques

    All manuals and user guides at all-guides.com Spécifications électriques Avant d’établir la connexion électrique : Pour le modèle de 15" (38,1 cm) uniquement : Pour installer la table de cuisson correctement, il faut établir le type de raccords électriques que l’on utilisera et suivre les instructions indiquées ici.

  • Page 12: Instructions D'installation

    All manuals and user guides at all-guides.com INSTRUCTIONS D’INSTALLATION Préparation de la table de cuisson pour l’installation AVERTISSEMENT Risque du poids excessif Utiliser deux ou plus de personnes pour déplacer et installer la table de cuisson. Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

  • Page 13: Raccordement Électrique

    All manuals and user guides at all-guides.com 6. Tourner la table de cuisson, côté droit vers le haut, et la positionner dans l’ouverture. Raccordement électrique REMARQUE : S’assurer que le bord avant de la table de cuisson est parallèle au bord avant du plan de travail. S'il est Pour le modèle de 15"...
  • Page 14 All manuals and user guides at all-guides.com Tableau des options de raccordement électrique Pour les tables de cuisson avec câble à 4 conducteurs : Si le domicile Si votre table de Voir la section comporte : cuisson comporte : suivante : 4 conducteurs 4 conducteurs Câble à...
  • Page 15 All manuals and user guides at all-guides.com 3. Connecter le conducteur vert ou nu et le conducteur blanc de la table de cuisson au conducteur blanc (neutre) dans le Câble à 3 conducteurs depuis le point de distribution du boîtier de connexion avec les connecteurs de fils domicile avec câble à...

  • Page 16: Fixation De La Table De Cuisson Au Plan De Travail

    All manuals and user guides at all-guides.com Fixation de la table de cuisson au plan de travail Achever l’installation REMARQUE : Cette section s’applique uniquement en cas 1. Vérifier que toutes les pièces sont maintenant installées. S’il d’utilisation de brides de fixation. reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été...
