PREPARACIÓN DE LA
CAMPANA
Nota: En campanas de acero inoxidable,
antes de llevar a cabo la instalación final,
retire cuidadosamente la película
protectora de plástico de todas las
superficies exteriores de la campana y
de las salidas de humo decorativas.

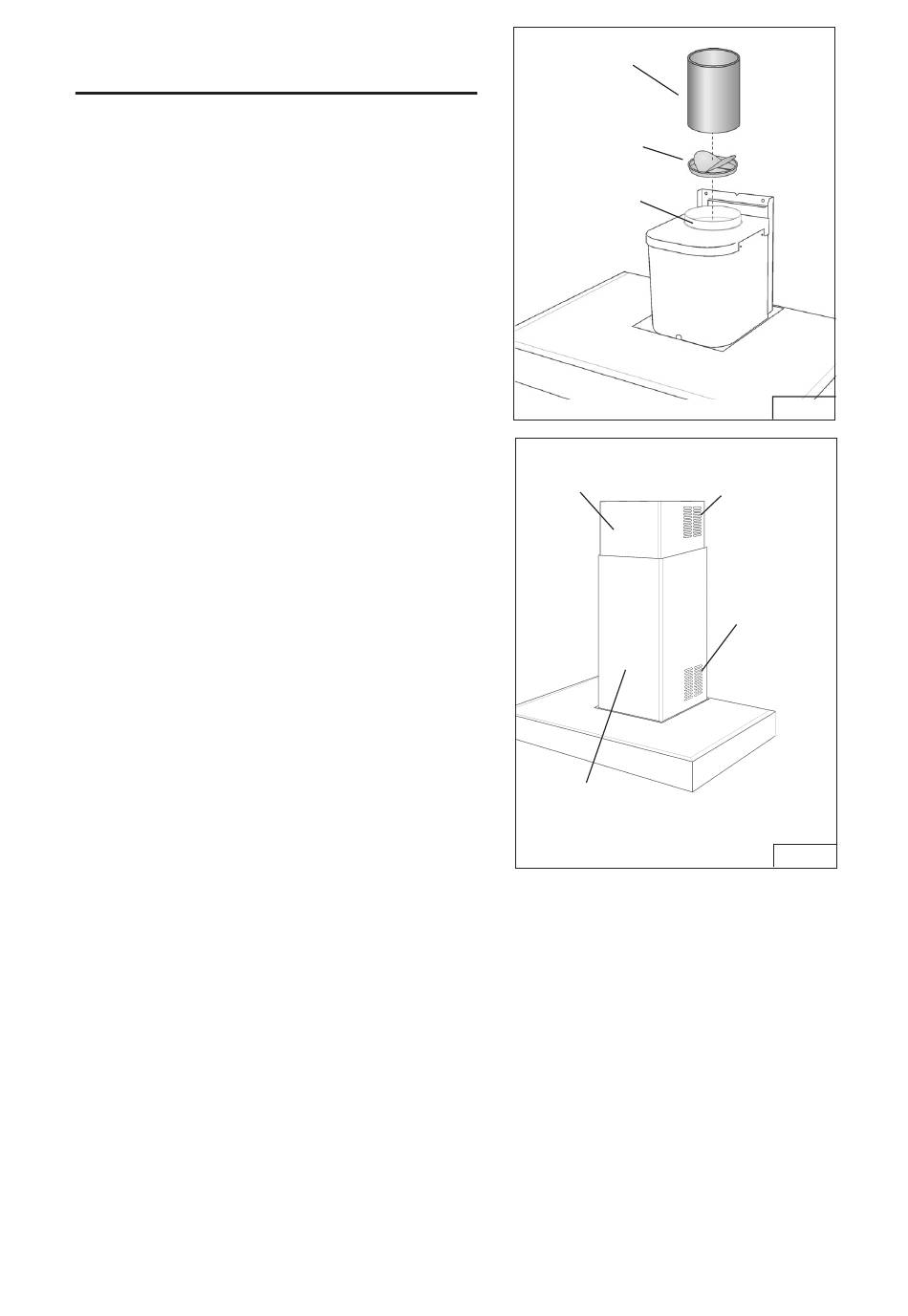

CONFIGURACIÓN CON CONDUCTO
1. Instale el cuello de descarga en el
conector de conducto de la campana de
cocina. Fig. 6
2. Conecte un conducto redondo de acero
de 6" al conector de conducto de la
campana de cocina. Fig. 6
3. El conducto tapa todas las juntas,
asegurándolas
herméticas.
4. Coloque con cuidado la salida de humos
decorativa inferior en el área empotrada
de la parte superior de la campana de
cocina. Fig. 7
5. Deslice cuidadosamente la salida de
humos decorativa superior hacia abajo,
dentro de la salida de humos inferior.
Fig. 7
Nota: En techos de 8", los respiraderos
de la salida de humos superior quedan
ocultos al instalar la salida de humos con
los respiraderos abajo.
En techos de 9", los respiraderos de la
salida de humos superior se estarán a
la vista una vez instalados.
y volviéndolas
- 30 -
CONDUCTO
DE 6" DE
DIÁMETRO
CUELLO DE
DESCARGA
CONECTOR
DE
CONDUCTO
SALIDA DE
HUMOS
SUPERIOR
SALIDA DE
HUMOS
INFERIOR
FIG. 6
RESPIRADEROS
SUPERIORES
EXPUESTOS
RESPIRADEROS
SUPERIORES
OCULTOS
FIG. 7
