Summary of Contents for AURES YUNO-K215-BLACK

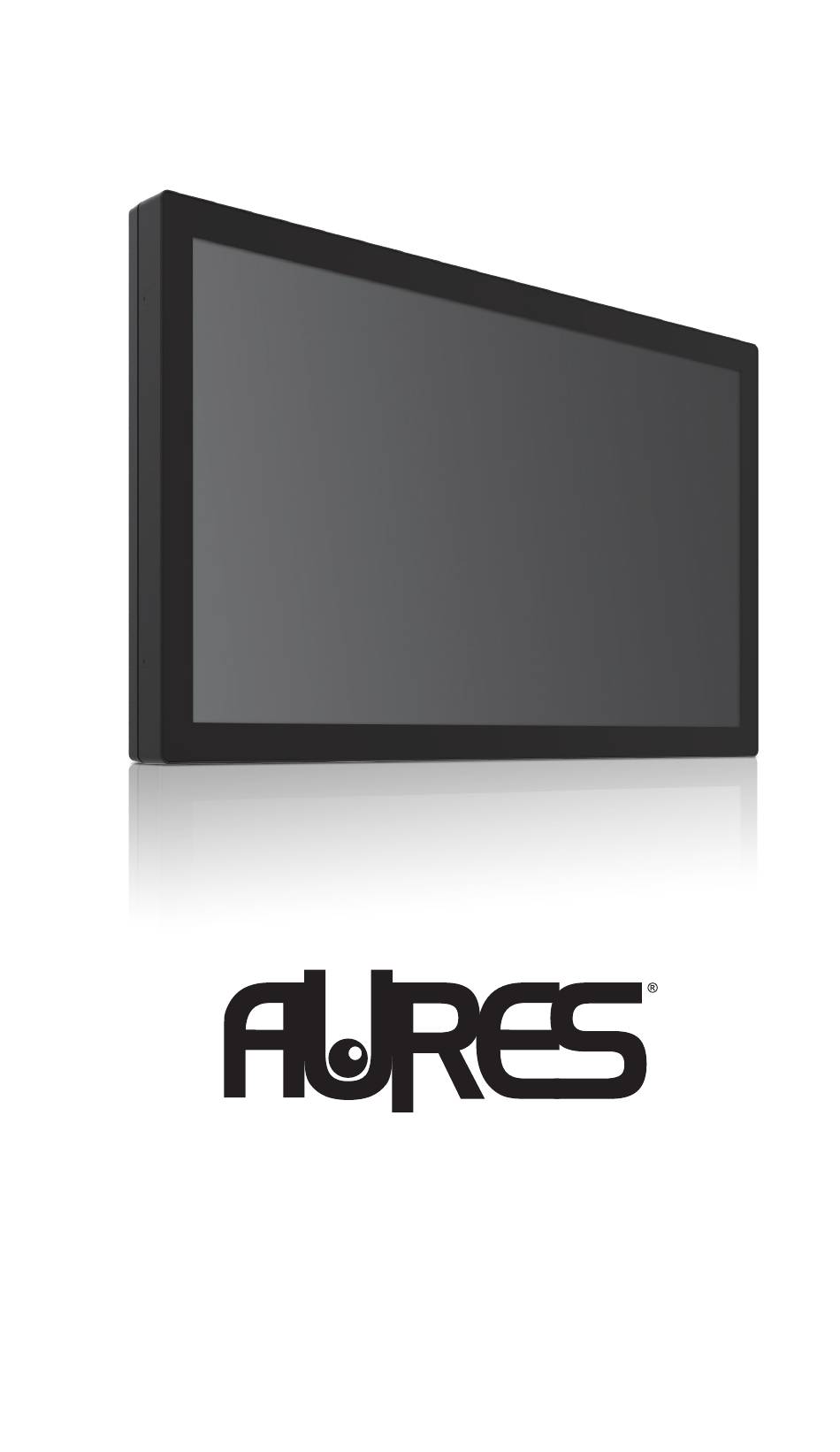

- Page 1 USER’S MANUAL YUNO-K215-BLACK I ART-03558 Rev.A...
- Page 2 FCC Notice This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the Federal Communications Commission (FCC) Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
- Page 3 Safety IMPORTANT SAFETY INSTRUCTIONS To disconnect the machine from the electrical Power Supply, turn off the power switch and remove the power cable plug from the wall socket. The wall socket must be easily accessible and in close proximity to the machine.
-
Page 4: Table Of Contents
Product Overview ....................3 Specification ......................4 How to start the module..................6 How to Install YUNO board to YUNO-K215-BLACK ..........7 How to Install or Remove the Mylar............... 7 Attaching the Side Bracket ..................8 Side Mounting Instructions ..................9 Product Dimensions .................... -
Page 5: Package Overview
Package Overview DC Power Supply YUNO-K215-BLACK Power Cord Side Bracket x 4 User Manual RJ-50 to DB-9M Cable x 2 Bracket Screws Mylar x 8 Thermal Pad... -
Page 6: Product Overview
Product Overview YUNO-K215-BLACK is an 22inch touch display module designed for point of sale and kiosk applications. The product is a modular design for easy maintenance. • Front View • Back View... -
Page 7: Specification
Specification Model Name YUNO-K215-BLACK CPU support Intel® Bay Trial-M SoC Intel® Core™ i3-5010U Processor J1900 Processor (2M Cache, up to 2.16 GHz) (3M Cache, 2.10 GHz) System Memory BIOS Phoenix uEFI BIOS LCD Panel LCD Size 21.5" (AUO T215HVN01.1) Brightness 250 cd/m²... - Page 8 Power Power Adapter External 19V / 4.74A 90Watt Adapter Communication Wireless LAN 2.4/5 GHz, 802.11ac, a/b/g, n Wi-Fi Bluetooth Module (YUNO-WBM option) Certifications FCC Class A / CE / LVD Environment Operating 0-35°C (32°F-95°F) Temperature Storage -20°C-60°C (-4°F-140°F) Temperature Humidity 5%-80% non-condensing Dust &...
-
Page 9: How To Start The Module
How to start the module 1. Remove the cover of module. 2. Connect the DC adapter to the power connector on the module. 3. Press the “Power Switch” button to ON/OFF the module. 4. Add the cover to module. Power Switch... -
Page 10: How To Install Yuno Board To Yuno-K215-Black
How to Install Yuno board to YUNO-K215-BLACK Take the thermal pad from accessory box, Turn and tighten the thumb screw. and remove one side of the protection. Place thermal pad onto the heat sink and Connect 40pin eDP cable to MB 40pin remove the second side of the protection. -
Page 11: Attaching The Side Bracket
Attaching the Side Brackets Tighten Bracket A to B using the screws supplied. Bracket A Bracket A Bracket B Bracket B Bracket B Bracket B Bracket A Bracket A Depending on your mounting scheme, alternately, you may use the side brackets to mount your displays onto your wall or device. -
Page 12: Side Mounting Instructions
Side Mounting Instructions This monitor can be mounted to the wooden or concrete wall with 8 screws and two pairs of brackets on the opposites. 186.0 220.0... -
Page 13: Product Dimensions
Product Dimensions 200.00 517.44 75.00 221.23 4-M4 Appendix A: Driver Installation To download the most recent drivers and utilities, and obtain advice regarding the installation of your equipment, please visit the AURES Technical Support Website www.aures-support.fr (French) www.aures-support.fr/UK (English) www.aures-support.fr/GE (German) - Page 14 MANUEL DE L'UTILISATEUR YUNO-K215-BLACK I ART-03558 Rév.A...
- Page 15 Avis de la FCC Cet équipement a été testé et jugé conforme aux limites des appareils numériques de classe A, conformément à la partie 15 des règles de la FCC (Federal Communications Commission). Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.
- Page 16 Sécurité CONSIGNES DE SÉCURITÉ IMPORTANTES Pour déconnecter l'appareil de l'alimentation, mettez l'interrupteur d'alimentation sur la position arrêt et débranchez la fiche du câble d'alimentation de la prise murale. La prise murale doit être facilement accessible et à proximité de l'appareil. Lisez attentivement ces instructions.
- Page 17 Présentation du produit ..................3 Spécification ......................4 Comment démarrer le module ................6 Comment installer la carte Yuno sur YUNO-K215-BLACK ........7 Comment installer ou retirer le Mylar..............7 Instructions de montage des côtés ................ 9 Dimensions du produit ..................10...
-
Page 18: Présentation De L'emballage
Présentation de l'emballage Alimentation CC YUNO-K215-BLACK Cordon d'alimentation Support latéral x 4 Manuel de l'utilisateur Câble RJ-50 vers DB-9M Vis de support Mylar x 8 Coussinet thermique... -
Page 19: Présentation Du Produit
Présentation du produit YUNO-K215-BLACK est un module d'affichage tactile de 22 pouces conçu pour des applications de point de vente et de kiosques. Le produit est d'une conception modulaire permettant un entretien facile. • Vue de face • Vue arrière... -
Page 20: Spécification
Spécification Nom du modèle YUNO-K215-BLACK Support de CPU Processeur Intel® Processeur Intel® Core™ Bay Trial-M SoC J1900 i3-5010U (Cache 2M, jusqu'à (Cache 3M, 2,10 GHz) 2,16 GHz) Mémoire système BIOS Phoenix uEFI BIOS Écran LCD Taille de l'écran LCD 21,5" (AUO T215HVN01.1) Luminosité... - Page 21 Alimentation Adaptateur Adaptateur 19V / 4,74A 90 Watts externe d'alimentation Communication LAN sans fil 2,4/5 GHz, 802.11ac, a/b/g, n Module Wi-Fi Bluetooth (option YUNO-WBM) Certifications FCC Classe A / CE / LVD Environnement Température de 0-35°C (32°F-95°F) fonctionnement Température -20°C-60°C (-4°F-140°F) de stockage Humidité...
-
Page 22: Comment Démarrer Le Module
Comment démarrer le module 1. Retirez le couvercle du module. 2. Branchez l'adaptateur CC au connecteur d'alimentation du module. 3. Enfoncez le bouton « Alimentation » du module sur ON/OFF. 4. Ajoutez le couvercle au module. Interrupteur d'alimentation... -
Page 23: Comment Installer La Carte Yuno Sur Yuno-K215-Black
Comment installer la carte Yuno sur YUNO-K215-BLACK Prenez le coussinet thermique dans la boîte d'accessoires, et retirez un côté de la Vissez et serrez la vis moletée. protection. Placez le coussinet thermique sur le dissi- pateur de chaleur et enlevez le deuxième Branchez le câble eDP 40broches au... - Page 24 Fixation des supports latéraux Serrer les supports A à B à l'aide des vis fournies. Support A Support A Support B Support B Support B Support B Support A Support A En fonction de votre schéma de montage, vous pouvez également utiliser les supports latéraux pour monter vos écrans sur votre mur ou votre appareil.
-
Page 25: Instructions De Montage Des Côtés
Instructions de montage des côtés Ce moniteur peut être monté sur un mur en bois ou en béton avec 8 vis et deux paires de crochets sur les opposés. 186.0 220.0... -
Page 26: Dimensions Du Produit
4-M4 Annexe A : Installation du pilote Pour télécharger les pilotes et les utilitaires les plus récents, et obtenir des conseils concernant l'installation de votre équipement, visitez le site Web du support technique AURES www.aures-support.fr (Français) www.aures-support.fr/UK (Anglais) www.aures-support.fr/GE (Allemand)
