Terra MR504 Quick Start Manual

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип
Число выходов
Диапазон частот
SAT IF
Terr. TV
Коэффициент SAT IF выходы 1-4
усиления выходы
5-8
(фиксированная выходы 9-12
пре-коррекция АЧХ) выходы
13-16
выходы
Terr. TV 1-4
выходы 5-8
выходы 9-12
выходы
13-16
Регулировка усиления
Terr. TV
Выходной уровень для SAT IF (IMD3=35 dB)*
Выходной уровень для выходы
Terr. TV 1-4
выходы
(IMD3=60 dB)* 5-8
выходы 9-12
выходы
13-16
Развязка по входам спутникового ТВ
Развязка между
SAT IF
выходами
Terr. TV
Подавление Terr. TV/SAT
SAT/Terr. TV
Напряжение питания через РЧ входы
Ток питания через +18V &+14V &+12V
РЧ входы +14V &+12V
+12V
Потребление тока от приемника
Управляющие сигналы
Предельные значения напряжения питания,
потребляемая мощность
**
Диапазон рабочих температур
Габариты
Вес (в упаковке)
*
2 равнозначные несущие
**
без внешней нагрузки по ПТ; с максимальной нагрузкой 17 W
*** выходное напряжение входов VLo, VHi не превышает 14 V при любых условиях нагрузки
Внимание!
Риск удара электрическим током.
Данный продукт соответствует требованиям Европейской Директивы 2002/96/EC. Устройство должно быть переработано или
утилизировано в соответствии с местными и региональными правилами.
Оборудование предназначено работать в закрытых помещениях.
Оборудование имеет двойную изоляцию от сети питания. Требуется функциональное заземление.
Функциональное заземление. Подключается к основной шине выравнивания потенциалов.
TERRA гарантирует, что данный продукт соответствует следующим нормам Европейского Союза:
электромагнитной совместимости EN50083-2, безопасности EN60065 и RoHS EN50581.
TERRA гарантирует, что данный продукт соответствует требованиям технических регламентов Таможенного Союза:
"Электромагнитная совместимость технических средств" ТР ТС 020/2011, "О безопасности низковольтного оборудования" ТР ТС 004/2011.
TERRA гарантирует, что данный продукт соответствует нормам безопасности по стандарту AS/NZS 60065 и нормам
электромагнитной совместимости по стандартам Австралии.
Draugystes str. 22, LT-51256 Kaunas, Lithuania, tel.: +370 37 - 31 34 44, fax: +370 37 - 31 35 55
E-mail: sales@terraelectronics.com, http://www.terraelectronics.com
MR504 MR508 MR512
4
8 12
950-2400 MHz
47-862 MHz
0 ÷ 8 dB
-1 ÷ 6 dB
-
-2 ÷ 3 dB
-
-
-1 ÷ 5 dB
-2 ÷ 3 dB
-
-3 ÷ 1 dB
-
-
с шагом
15 dB 1 dB
96 dBµV
88 dBµV 88 dBµV 88 dBµV
- 86 dBµV 86 dBµV
- - 84 dBµV
- - -
≥ 30 dB
≥ 30 dB
≥ 35 dB
≥ 30 dB
≥ 40 dB
H,Lo и H,Hi - 18 V; V,Lo и V,Hi - 14 V***; Terr. TV - 12 V
≤ 0.7 A
≤ 0.5 A
≤ 100 mA
< 65 mA
14/18 V, 0/22 kHz
198-250 V~ 50/60 Hz 2 W
÷ + 50
-20 o o C
253x135x52 mm 293x135x52 mm
0.8 kg 0.9 kg

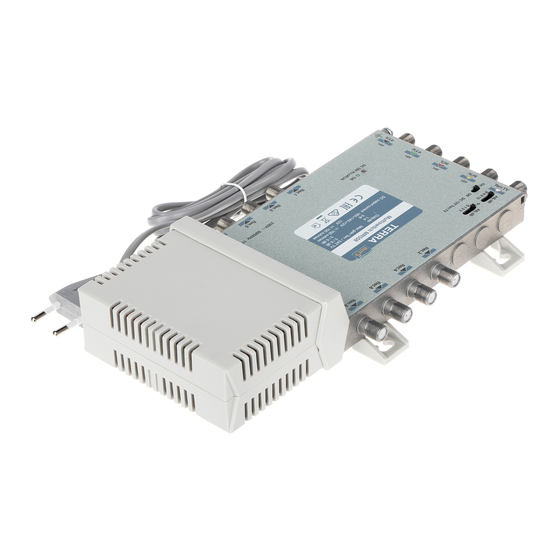

MULTISWITCHES MR504, MR508, MR512, MR516
MR516

PRODUCT DESCRIPTION

16
Multiswitches are designed for use in small and medium size SAT and terrestrial TV distribution systems. The multiswitches
ensure an independent access of every subscriber to any SAT IF or terrestrial line.
The housing of multiswitches meets more stringent screening requirements according to EN50083-2, class A.
The multiswitches are intended for indoor use only.

SAFETY INSTRUCTIONS

Installation of the multiswitches must be done according IEC60728-11 and national safety standards.
The multiswitch is powered from mains 230 V~. This voltage is dangerous to life.
-3 ÷ 1 dB
Any repairs must be done by a qualified personnel.
The multiswitch is double isolated from the mains 230 V~.
Do not remove the cover of the power supply section, without disconnecting the unit from the mains supply.
Do not plug the multiswitch into the mains supply if the power cord or plug is damaged.
Do not plug the multiswitch into the mains supply until all cables have been connected correctly.
To disconnect the multiswitch from the mains completely, disconnect plug from the mains socket.
-4 ÷ -1 dB
The mains socket must be easily accessible.
The multiswitch shall not be exposed to dripping or splashing water and no objects filled with liquids, such as vases,
shall be placed on it.
Avoid placing multiswitch next to central heating components, near highly combustible materials and in areas of high humidity.
88 dBµV
No naked flame sources, such as lighted candles, should be placed on multiswitch.
86 dBµV
If the multiswitch has been kept in cold conditions for a long time, keep it in a warm room no less than 2 hours before
84 dBµV
plugging into the mains.
82 dBµV
Do not insert any objects into ventilation openings.
The ventilation should not be impeded by covering the multiswitch with items, such as newspapers, table-cloths, curtains.
Mount the multiswitch on not flammable wall or in not flammable installation box in vertical position with power supply
unit on the right side.
From top, front and bottom of installed multiswitch must be at least 10 cm free space.
WARNING!
Before connecting cables to multiswitch, be sure that cables shield and multiswitch functional grounding
clamp have common potential. Otherwise, floating voltage can damage product.

MONTAGE VIEW

Mount the multiswitch on the vertical position with power supply unit on the right side. The multiswitch must be fixed with
steel screws Ø 4-5 mm. The screws are not included in a package.
Switch for supply 12V
through Terr.TV input
Terr.TV input
12 V output
333x135x52 mm
HHi input
1.1 kg
18 V output
VHi input
14 V output
HLo input
18 V output
VLo input
14 V output
Functional grounding clamp

OPERATING

Terrestrial TV input line has two four positions attenuator with 0, 4, 8, 12 dB and 0, 1, 2, 3 dB values. Total attenuation
value is the sum of attenuation values of each separate attenuator. For example: first attenuator set to 4 dB, second to
1 dB. Total attenuation will be 5 dB.
Access to SAT TV lines is controlled by 14/18 V and 0/22 kHz signals, which come from subscriber's receiver through
RF cable.
SAT TV circuits of the multiswitch are powered from receivers and do not need any extra power supply. Power supply unit
of multiswitch is intended for supplying voltage for own terrestrial TV amplifier and for powering LNB:
18 V through H,Lo, H,Hi inputs;
14 V through V,Lo, V,Hi inputs;
12 V through Terr. TV input for preamplifiers. This voltage can be turned off by a switch, in the case if preamplifier is not used.
To improve the isolation put 75 Ω terminations with DC blocking on idle connectors.
Outputs
Terr.TV attenuator switch
Rec.2 Rec.4 Rec.6 Rec.8 Rec.10 Rec.12
Att. dB Att. dB
+
0 4 8 12 0 1 2 3
On Off DC 12V Terr.TV
Multiswitch MR512
Outputs Max gain Terr. / SAT TV
1-4 5 / 8 dB
5-8 3 / 6 dB
9-12 1 / 3 dB
DC output current 18V+14V+12V 700 mAmax
12V 100 mAmax
DC 18V H,Lo/H,Hi
OK
230V 50/60Hz 17W
Rec.1 Rec.3 Rec.5 Rec.7 Rec.9 Rec.11
Outputs
DC voltage indicator
up position
down position
