DA68-01530L(1)
www.samsung.com/global/register

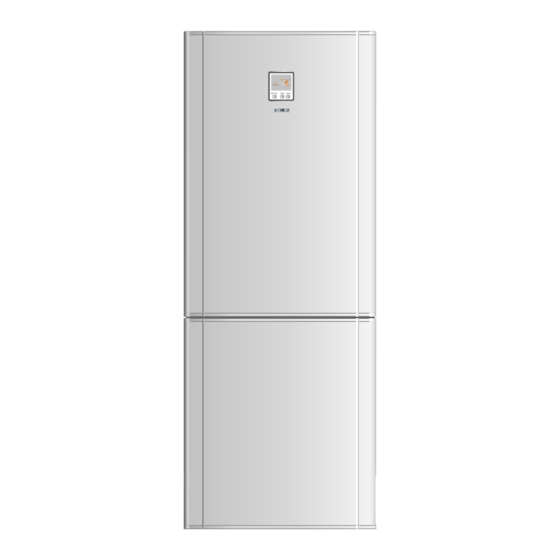

INSTRUCTION MANUAL
MODEL:
Please read all the safety precautions included in this manual prior to use
and retain this manual properly for future reference.
Please read through this manual before connecting to power and keep it
for future reference.
Any change relating to this manual will result in no additional notice due to
continuous improvement made on our products.
Register your product at www.samsung.com/global/register
,
RL21DC**
RL22DC**
RL24DC**
RL26DC**
Advertisement
Chapters
Table of Contents
Related Manuals for Samsung RL26DCAS
Summary of Contents for Samsung RL26DCAS
- Page 1 Please read through this manual before connecting to power and keep it for future reference. Any change relating to this manual will result in no additional notice due to continuous improvement made on our products. Register your product at www.samsung.com/global/register DA68-01530L(1) www.samsung.com/global/register INSTRUCTION MANUAL...
-
Page 2: Table Of Contents
MEMO PARTS DESCRIPTION...2 SAFETY NOTES...3 PREPARATIONS BEFORE USE...4 INSTALLATION&SETUP...5 INTRODUCTION TO PCB ...7 STORING FOODS ...9 MAINTENANCE & CLEANING...10 DISASSEMBLY OF ACCESSORIES...11 TROUBLE SHOOTING...12 TECHNICAL PARAMETERS & CIRCUIT DIAGRAM...14 This manual includes four models of RL26DC**/RL24DC**/RL22DC**/ RL21DC** in similar structures with major importance to the model RL24DC**. -
Page 3: Parts Description
PARTS DESCRIPTION Product features Digital control: Control from outside and display working state and temperature. Fi-free environmental protection: This appliance is the green product. Reliable performance: Seamless high efficient compactor of famous brand is used in this product with excellent performance and high reliability. Reasonable structure: The layout of refrigerator up and freezer down can reduce the cooling energy and power loss. -
Page 4: Safety Notes
TECHNICAL PARAMETERS Model RL26DC** RL24DC** DESCRIPTION Climate type Electric shock proof 243/238 224/219 Total volume Volume 160/158 141/139 Refrigerator 83/80 83/80 Freezer Rated volgage/frequency/current 220-240V/50Hz/0.35A Total power input (W) Lamp MAX power (W) Power consumption kWh/24h(25 0.76 Freezing capacity kg/24h Refrigerating agent and dosage(g) R600a/58g... -
Page 5: Preparations Before Use
SAFETY NOTES NOTES Please refer to the model and serial number to compare the products; Before connecting to power, please verify the power supply voltage and the rated voltage of the appliance.The rated voltage allowance is 220-240V. For safety purpose, the wires which can bear over 10A current must be used. -
Page 6: Installation&Setup
TROUBLE SHOOTING The appliance does not work. - The Plug is not well connected. - No power supply. - Resart the appliance within 5 minutes after power-off. Nonstop working is incurred to the appliance. - When the room temperature is high, or the appliance is near heat or exposed in the sun. - Page 7 INSTALLATION & SETUP 300mm above Leave 55~100mm between the appliance back and the wall. At least 300mm shall be left empty over the appliance. 55mm above The appliance shall not be place where there is moisture to avoid mental rust and insulation impairment; If the appliance is placed near the pool or in the basement, a overload protector is required except for the earth wire.
-
Page 8: Introduction To Pcb
MAINTENANCE & CLEANING Interior parts Dismantle all shelfs, door frames, trays, covers and drawers and clean with a soft cloth that is soaked with water or medium detergent (for bowl or chopstick wash).If detergent is used, please clean with water first,then wipe with a piece of dry cloth. Door gasket If the door gasket contacts the oil or sauce etc.,it will be impaired after a long time, especially for the gasket of the... - Page 9 INTRODUCTION TO PCB 2.Fridge key 2-1.Press the "Fridge" key to setup the refrigerator temperature; 2-2.When pressing the "Fridge" key, the refrigerator temperature will flash and display the current setup value with beeps. Repressing the "Fridge" key will enable the change of the setup temperature in the cycle of 5 °C °C °C...
- Page 10 Bitte lesen Sie alle in diesem Handbuch enthaltenen Sicherheitsvorkehrungen vor der Nutzung des Geräts durch und heben Sie dieses Handbuch als künftige Referenz auf. Bitte lessen Sie dieses Handbuch durch, bevor Sie das Gerät an das Stromnetz anschlieβen und heben Sie es als künftige Referenz auf.
- Page 12 INHALT TEILEBESCHREIBUNG ... 2 SICHERHEITSHINWEISE ... 3 VORBEITUNGEN VOR DER ANWENDUNG ... 4 INSTALLATION & EINSTELLUNG ... 5 EINFÜHRUNG IN PCB ... 7 LAGERUNG VON NAHRUNGSMITTELN ... 9 WARTUNG & REINIGUNG ... 10 ZUBEHÖRTEILE HERAUSNEHMEN ... 11 STÖRUNGSBESEITIGUNG ... 12 TECHNISCHE DATEN UND SCHALTPLAN ...
-
Page 13: Teilebeschreibung
Produktmerkmale Digitalsteuerung: Steuerung von außen und Anzeige des Arbeitsstatus und der Temperatur. Fi-free Umweltschutz: Dieses Gerät erfüllt den „green product“-Standard. Zuverlässige Leistung: In diesem Produkt wird ein nahtloser, besonders wirksamer Verdichter einer bekannten Marke eingesetzt, der ausgezeichnete Leistung und hohe Zuverlässigkeit garantiert. ... -
Page 14: Sicherheitshinweise
SICHERHEITSHINWEISE Vorsicht Sollte das Netzkabel beschädigt sein, muss es sofort vom Hersteller, einem zu- gelassenen Kundendiensttechniker oder anderen Fachkräften ausgewechselt werden, um Gefahren vorzubeugen. Die Stromversorgung sollte erst nach 5 Minuten wieder angeschlossen werden, um eine Beschädigung des Kompressors zu vermeiden. ... -
Page 15: Vorbeitungen Vor Der Anwendung
HINWEISE Bitte nehmen Sie Bezug auf die Modell- und Seriennummer, um die Produkte miteinander zu vergleichen. Bevor Sie den Strom anschließen, überprüfen Sie bitte die Spannung der Stromversorgung und die Nennspannung des Geräts. Die zulässige Nennspannung beträgt 220-240 V. Aus Sicherheitsgrün- den müssen Kabel verwendet werden, die Ströme über 10 A tragen können. -
Page 16: Installation & Einstellung
Wechseln der Lampe Ziehen Sie den Netzstecker heraus. Entfernen Sie die Schrauben von der Lampenabdeckung, dann halten Sie die Rückseite mit den Fingern, um die Abdeckung mit vorwärts ge- richteter Kraft herauszuziehen. Drehen Sie die Glühlampe entgegen dem Uhrzeigersinn heraus. ... - Page 17 Wenn sich das Gerät aufgrund einer Naturkatastrophe vollgesogen hat (z. B. durch ein Unwetter oder einen Unfall), lassen Sie es bitte vor der er- neuten Anwendung von einem Samsung Kundendienstzentrum reparieren. gehalten werden. wendet und nicht mit anderen Geräten geteilt werden. Schließen Sie aus Sicherheitsgründen den Masseleiter an, der im Massepol der Steckdose...
-
Page 18: Einführung In Pcb
EINFÜHRUNG IN PCB RL26DC**/RL24DC**/RL22DC**/RL21DC** Anzeige Schnellkühlung Taste Schnellkühlung Wenn die Stromzufuhr eingeschatet ist, werden alle Lampen 2 Sekunden lang aufleuchten, zusammen mit einer Willkommensmusik. Die Temperatur des Kühlabteils ist auf 5 °C eingestellt. Die Anzeige wird die tatsächliche Temperatur im Kühlabteil anzeigen. Kühlabteil - Die Anzeige gibt die Temperatur des Kühlabteils wieder. - Page 19 2. Taste Fridge 2-1. Drücken Sie die Taste „Fridge“, um die Temperatur des Kühlabteils einzustellen. 2-2. Beim Drücken der Taste „Fridge“ wird die Temperatur des Gefrierabteils blinken und die gegenwärtigen Einstellungswerte mit Signaltönen anzeigen. Wenn die Taste „Fridge“ er- neut gedrückt wird, wird die Änderung der Temperatureinstellung aktiviert, in Stufen zu 5 °C ...
-
Page 20: Lagerung Von Nahrungsmitteln
LAGERUNG VON NAHRUNGSMITTELN Die Lebensmittel sollten in Frischhaltebeuteln (Folie) verpackt oder in verschlossenen Behältern aufbewahrt werden, um ein Austrocknen oder eine Vermischung der Gerüche zu vermeiden. Heiße Lebensmittel oder Getränke sollten zuerst auf Raumtemperatur abgekühlt werden, um den Stromverbrauch zu senken. ... -
Page 21: Wartung & Reinigung
Innenteile Türdichtung Abtaumethoden Wenn die Reifschick zu dick wird, kann die Kühlwirkung beeinträchtigt werden. Sie können Sie Le- bensmittel herausnehmen und verpacken. Ziehen Sie den Netzstecker heraus und und wischen Sie das Wasser der abtauenden Reifschicht mit einem weichen Tuch ab. Schließen Sie das Gerät an- schließend wieder an die Stromversorgung an und starten Sie das Gerät, um die Temperatur einzu- stellen. -
Page 22: Zubehörteile Herausnehmen
ZUBEHÖRTEILE HERAUSNEHMEN Zubehörteile WEINFACH Das multifunktionale Weinfach kann bis zu 3 Getränkedosen horizontal oder eine Getränkeflasche vertikal aufnehmen. Zubehörteile herausnehmen Ablagefach-R Sie können die Position des Ablagefachs auf die Höhe der Behälter einstellen. Schublade-F Sie können die Schublade bis zum Anschlag vorziehen und herausnehmen. ... -
Page 23: Störungsbeseitigung
STÖRUNGSBESEITIGUNG Das Gerät funktioniert nicht. Der Stecker ist nicht richtig angeschlossen. Keine Stromversorgung. Starten Sie das Gerät nach einem Stromausfall inner- halb von 5 Minuten erneut. Das Gerät arbeitet ununterbrochen. Die Raumtemperatur ist hoch, das Gerät steht neben einer Wärmequelle oder ist der Sonne ausgesetzt. - Page 24 Die Tür wurde für eine lange Zeit offen gelassen oder Die flüssigen Lebensmittel sind nicht richtig versiegelt. Sollte Sie ein anderes Problem haben, das hier nicht aufgeführt ist, besuchen Sie bitte das vorgese- hene Kundendienstzentrum mit dem GARANTIEZERTIFIKAT oder wenden Sie sich an die technische Unterstützung von Samsung.
-
Page 25: Technische Daten
MODEL BESCHREIBUNG Klimatyp Stromschlagsicher Gesamtvolumen Volumen (L) Kühlabteil Gefrierabteil Nennspannung/-frequenz/-strom 220-240V/50Hz/0,35A Leistungsaufnahme (W) Max. Leistung der Lampe (W) Stromverbrauch kWh/24 h (25 °C) Gefrierleistung kg/24h Kühlmittel und Dosierung (g) Gewicht (kg) Abmessungen (Breite*Tiefe*Höhe) (mm) ANZEIGE GELB REF TEM- SENSOR WEISS REF EVAP SENSOR GRÜN... - Page 26 MEMO...
- Page 27 MEMO...
- Page 29 Germany DA68-01530L...
