Summary of Contents for Pelgrim WA300

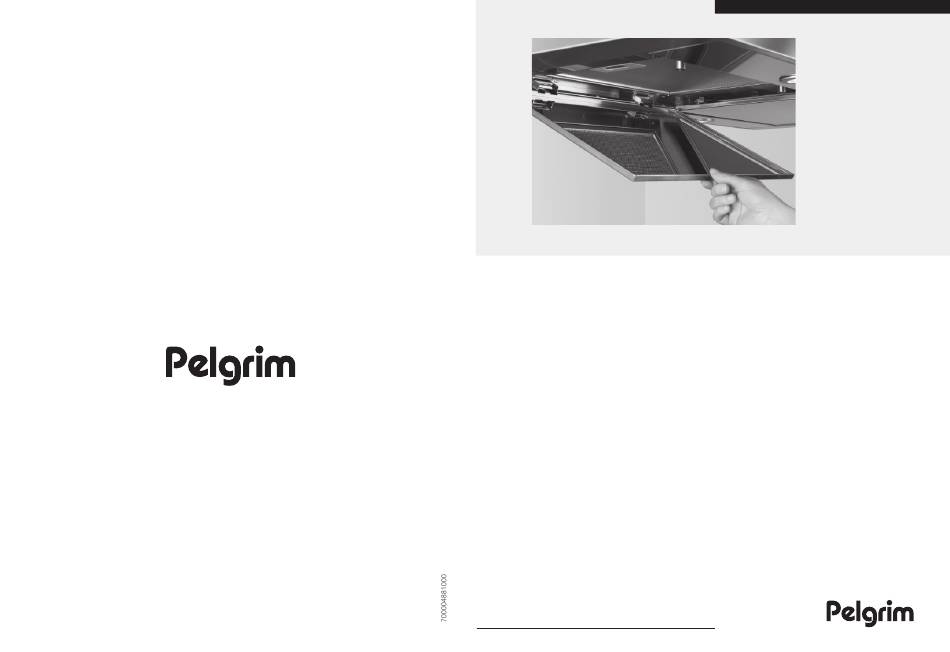

  • Page 1 WA300RVS Gebruiksaanwijzing afzuigkappen Mode d’emploi hotte cheminée Bedienungsanleitung Dunstabzugshaube Instructions for use cooker hood...
  • Page 2 Handleiding NL 3 - NL 14 Notice dútilisation FR 3 - FR 14 Anleitung DE 3 - DE 14 Manual EN 3 - EN 14 Gebruikte pictogrammen - Pictogrammes utilisés Benutzte Piktogramme - Pictograms used Belangrijk om te weten - Important à savoir Wissenswertes - Important information Tip - Conseil - Tipp - Tip...
  • Page 3 INHOUD Uw schouwkap Beschrijving Inleiding Veiligheid Let op! Afvoersystemen Gebruik Bediening Onderhoud Reinigen Vetfilters verwijderen Het koolstoffilter vervangen Lampen vervangen Installatie Algemeen Elektrische aansluiting Montage van de schouwkap Bijlage Verpakking en toestel afvoeren NL 3...
  • Page 4 UW AFZUIGKAP Beschrijving Uitschakelen Ventilatorstand 1 Ventilatorstand 2 Ventilatorstand 3 Verlichting Inleiding Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel. Bewaar de gebruiksaanwijzing en het installatievoorschrift.
  • Page 5 VEILIGHEID Let op! Laat het toestel aansluiten door een erkend installateur (zie hoofdstuk “Installatie”). Sluit het apparaat niet aan op het elektriciteitsnet voordat de installatie volledig is voltooid. • Sluit het toestel aan conform de plaatselijk geldende installatievoorschriften. • In verband met eventuele scherpe randen adviseren wij u tijdens de montage van de afzuigkap werkhandschoenen te gebruiken.
  • Page 6 VEILIGHEID Let op! • Haal eerst de stekker uit het stopcontact als u de lampen wilt vervangen! Gebruik uitsluitend dezelfde lampen met aangegeven wattage. Gebruik de afzuigkap alleen met gemonteerde lampjes om het risico van een elektrische schok te verminderen. •...
  • Page 7 GEBRUIK Bediening Ventilator in- en uitschakelen Druk op de snelheidstoetsen B, C of D De afzuigkap schakelt in op de corresponderende stand. Druk op de uitschakeltoets A. De ventilator schakelt uit. Verlichting in- en uitschakelen Druk op de verlichtingstoets E De verlichting gaat branden.
  • Page 8 ONDERHOUD Reinigen Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
  • Page 9 ONDERHOUD Vetfilters Vetfilters verwijderen Schakel de netspanning uit! Neem de stekker uit het stop contact of zet de schakelaar in de meterkast op nul. Trek het vetfilter naar u toe en kantel het naar voren omlaag. Koolstoffilter Het koolstoffilter vervangen Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een afvoerkanaal.
  • Page 10 INSTALLATIE Algemeen De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften. Belangrijk om te weten: • De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen.
  • Page 11 INSTALLATIE Aansluiting Elektrische aansluiting Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden. Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie. De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden: BRUIN = L fase BLAUW = N nulleiding...
  • Page 12 INSTALLATIE Voorbereiding De afvoerpijp kan aan de bovenzijde worden bevestigd. Sluit de afvoerpijp aan op de flens (D). Recirculatie Draai de luchtverdeelhendel (C) naar de stand ‘recirculatie’ indien de afzuigkap wordt gebruikt als recirculatiekap. NL 12...
  • Page 13 BIJLAGE Montage • Verwijder de filters uit de afzuigkap. • Houd de kap tegen de muur. • Teken – door de kap heen – de bevestigingsgaten (A) af. • Boor de gaten. • Duw de bijgeleverde pluggen in de gaten. •...
  • Page 14 BIJLAGE Afvoeren Verpakking en toestel afvoeren Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen. De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn: •...

  • Page 15: Table Of Contents

    CONTENU Votre hotte cheminée Description Introduction Sécurité Recommandations Système d’évacuation Utilisation Commande Entretien Nettoyage Elimination des filtres Remplacement des filtres à charbon Changement d’ampoules Installation Généralités Connexion électrique Montage de la hotte cheminée Annexe Mise au rebut de l’appareil et de l’emballage FR 3...
  • Page 16 HOTTE DE CUISINE Description Touche arrêt Ventilateur position 1 Ventilateur position 2 Ventilateur position 3 Éclairage Introduction Ce mode d’emploi offre une vue d’ensemble rapide de toutes les fonctions de l’appareil. Il contient des informations relatives aux consignes de sécurité et à l’entretien de l’appareil. Conservez ce mode d’emploi et le guide d’installation.
  • Page 17 SÉCURITÉ Attention ! Faites brancher l’appareil par un installateur agréé (voir chapitre “Installation”). Ne branchez pas l’appareil sur le réseau avant que l’installation ne soit complètement terminée. • Raccordez l’appareil conformément aux prescriptions d’installation locales. • Les bords de l’appareil pouvant être coupants, nous vous conseillons de porter des gants de travail durant le montage de la hotte aspirante.

  • Page 18: Sécurité

    SÉCURITÉ Attention ! • Débrancher la fiche de la prise de courant lors du remplacement des ampoules ! Utilisez, uniquement, des ampoules identiques à celles d’origine et ayant le même voltage. Utilisez, uniquement, la hotte aspirante, lorsque les ampoules sont montées, pour réduire tout risque de choc électrique.

  • Page 19: Utilisation

    UTILISATION Commande Marche et arrêt de la ventilation Appuyez sur la touche de vitesse B, C ou D. La hotte aspirante est activée en fonction de la position sélectionnée. Appuyez sur la touche de désactivation A. Le ventilateur est désactivé. Marche et arrêt de l’éclairage Appuyez sur la touche d’éclairage E.

  • Page 20: Entretien

    ENTRETIEN Nettoyage Attention! Avant toute opération de nettoyage ou d’entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l’interrupteur général de l’habitation. La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au moins à la même fréquence que pour l’entretien des filtres à graisse). Ne pas utiliser de produit contenant des abrasifs.

  • Page 21: Remplacement Des Filtres À Charbon

    ENTRETIEN Filtres Elimination des filtres Coupt ! Débrancher la fiche de prise de courant ou mettre le disjoncteur en position d’interruption du courant. Inclinez le panneau vers le bas. Appuyez sur la fermeture du filtre à graisse et inclinez le filtre à graisse vers l’avant pour l’ôter. Filtres à...
  • Page 22 INSTALLATION Généralités Le raccordement électrique de cet appareil doit être effectué par un installateur agréé, qui connaît et applique les normes de sécurité en vigueur. Cet appareil est conformément aux directives Européens. Important: • La distance entre le point le plus bas de la hotte aspirante et la plaque de cuisson doit être d’au moins 65 cm.

  • Page 23: Connexion Électrique

    INSTALLATION Connexion Connexion électrique L’appareil est construit en classe II, pour cela aucun cable ne doit être connecté avec la prise terre. Il faut s’assurer que la tension du réseau correspond à la valeur indiquée à la plaque signalétique de la hotte. La connection avec le réseau électrique doit être éxécutée comme suit: BRUN = Phase L BLEU = Phase N...
  • Page 24 INSTALLATION Préparation La gaine d’évacuation peut être fixée sur le dessus. Raccordez la gaine d’évacuation à la bride (D). Mode recyclage d’air Pour utiliser la hotte aspirante en mode recyclage d’air, placez la manette de répartition d’air (C) sur la position « recyclage ». FR 12...
  • Page 25 INSTALLATION Montage Contre le mur • Enlevez les filtres de la hotte. • Maintenez la hotte contre le mur. • Dessinez – à travers la hotte – les trous de fixation (A) ). • Percez les trous. • Enfoncez les bouchons filetés dans les trous. •...

  • Page 26: Mise Au Rebut De L'appareil Et De L'emballage

    ANNEXE Mise au rebut Mise au rebut de l’appareil et de l’emballage Des matériaux solides ont été utilisés pour fabriquer cet appareil. Evacuez ces matériaux correctement et conformément aux dispositions administratives. Les autorités de votre pays pourront vous fournir des informations à...
  • Page 27 INHALT Ihre Haube Beschreibung Einleitung Sicherheit Worauf Sie achten müssen Abluftsystem Gebrauch Bedienung Pflege Reinigen Fettfilter entfernen Austausch der Kohlefilter Lampen auswechseln Installation Allgemein Elektroanschluss Montage der Haube Anlagen Entsorgung Gerät und Verpackung DE 3...
  • Page 28 IHRE DUNSTABZUGSHAUBE Beschreibung Ausschalter Ventilatorstufe 1 Ventilatorstufe 2 Ventilatorstufe 3 Beleuchtung Einleitung Diese Bedienungsanleitung gibt Ihnen eine schnelle Übersicht aller Möglichkeiten, die das Gerät bietet. Sie erhalten Informationen zur Sicherheit und zur Wartung des Geräts. Bewahren Sie diese Bedienungsanleitung und die Installationsanweisungen sorgfältig auf.

  • Page 29: Sicherheit

    SICHERHEIT Achtung! Lassen Sie das Gerät durch einen anerkannten Installateur anschließen (Siehe das Kapitel „Installation“). Schließen Sie das Gerät nicht an das Stromnetz an, bevor die Installation vollständig abgeschlossen ist. • Schließen Sie das Gerät gemäß den vor Ort geltenden Installationsvorschriften an.
  • Page 30 SICHERHEIT Achtung! • Ziehen Sie den Stecker aus der Steckdose, bevor Sie die Lampen wechseln! Verwenden Sie ausschließlich die gleichen Lampen mit der angegebenen Wattzahl. Verwenden Sie die Dunstabzugshaube nur mit montierten Lampen, um das Risiko eines Stromschlags zu vermindern. •...

  • Page 31: Gebrauch

    GEBRAUCH Bedienung Gebläse ein- und ausschalten Drücken Sie auf die Geschwindigkeitstasten B, C oder D Die Abzugshaube wird auf die entsprechende Stufe geschaltet. Drücken Sie auf die Ausschalttaste A. Der Ventilator wird ausgeschaltet. Beleuchtung ein- und ausschalten Drücken Sie die Taste für die Beleuchtung E. Die Beleuchtung ist eingeschaltet.
  • Page 32 PFLEGE Reinigen Achtung! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Keine Produkte verwenden, die Scheuermittel enthalten.

  • Page 33: Pflege

    PFLEGE Fettfilter Fettfilter entfernen Netzspannung ausschalten! Den Stecker aus der Wandsteck-dose ziehen oder den Schalter im Sicherungskasten auf Null stellen. Das Fettfilter nach vorne ziehen und dann von vorne nach unten kippen. Kohlefilter Austausch der Kohlefilter Wenn die Dunstabzugshaube nicht mit einem Abzug verbunden ist, muss der Kohlefilter verwendet werden.

  • Page 34: Allgemein

    INSTALLATION Allgemein Der Anschluß dieses Gerätes an das Lichtnetz muß durch einen anerkannten Installateur geschehen, der die Sicherheitsvorschriften gut kennt und anwendet. Dieses Gerät entspricht den europäischen Vorschriften. Wichtig zu wissen: • Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen.

  • Page 35: Elektroanschluss

    INSTALLATION Anschluss Elektroanschluss Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der Leitungen geerdet werden. Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen: BRAUN = Phase L BLAU = Phase N Diese Dunstabzugshaube ist mit einem Stecker versehen.
  • Page 36 INSTALLATION Vorbereitung Das Abluftrohr kann an der Oberseite befestigt werden. Schließen Sie das Abluftrohr an den Flansch (D) an. Rezirkulation Drehen Sie den Luftverteilungshebel (C) in die Stellung “Rezirkulation”, wenn die Abzugshaube als Rezirkulationshaube verwendet wird. DE 12...
  • Page 37 INSTALLATION Montage An der Wand • Nehmen Sie die Filter aus der Dunstabzugshaube heraus. • Halten Sie die Haube an die Wand. • Markieren Sie – durch die Kappe hindurch – die Befestigungslöcher (A). • Bohren Sie die Löcher. • Schieben Sie die mitgelieferten Dübel in die Löcher. •...

  • Page 38: Entsorgung Gerät Und Verpackung

    ANLAGEN Entsorgung Entsorgung Gerät und Verpackung Bei der Herstellung dieses Gerätes wurden dauerhafte Werkstoffe verwendet. Dieses Gerät ist am Ende seiner Nutzzeit ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten hierzu Informationen bei den zuständigen behörden. Die Verpackung des Gerätes ist wiederverwendbar. Verwendet können sein: •...
  • Page 39 CONTENT Your canopy hood Description Introduction Safety Precautions you must take Extraction systems Controls Maintenance Cleaning Removing the grease filters Replacing the carbon filter Changing the light bulbs Installation General Electrical connection Mounting the canopy hood Appendice Disposal of appliance and packaging EN 3...
  • Page 40 YOUR COOKER HOOD Description Switch off Fan position 1 Fan position 2 Fan position 3 Lighting Introduction This user manual gives you a quick overview of all the possibilities offered by the appliance. You will find information on safety measures and maintaining the appliance.
  • Page 41 SAFETY Attention! Make sure the appliance is installed by an authorised installer (see “Installation” chapter). Do not connect the appliance to the flow network before completing the installation. • Connect the appliance in accordance with the applicable regulations in your area. •...

  • Page 42: Safety

    SAFETY Attention! • First disconnect the appliance from the socket when you replace the lights! • Only use identical lamps with the wattage indicated. Only use the cooker hood with lamps installed to reduce the risk of electrical shock. • The grease filters become hot during operation. Wait a minimum of 30 minutes after cooking before cleaning it.

  • Page 43: Use

    Controls Switching fan on and off Press the speed button B, C or D The extractor hood switches on in the corresponding position. Press the off button A. The fan will switch off. Switching lighting on and off Press the lighting button E. The lighting switches on.

  • Page 44: Maintenance

    MAINTENANCE Cleaning Attention! Before performing any maintenance operation, isolate the hood from the electrical supply by switching off at the connector and removing the connector fuse. Or if the appliance has been connected through a plug and socket, then the plug must be removed from the socket.

  • Page 45: Replacing The Carbon Filter

    MAINTENANCE Grease filters Removing the grease filters Switch off the electricity! Remove the plug from the socket or switch the electricity off at the mains. Pull the grease filter towards you and tilt it downwards at the front. Carbon filter Replacing the carbon filter The carbon filter must always be used if the cooker hood is not ducted.
  • Page 46 INSTALLATION General This appliance should be connected to the power supply by a recognized fitter who is familiar with, and works according to the correct safety regulations. This appliance meets the European requirements. Important that you know: • The minimum distance between the supporting surface for the cooking vessels on the gashob and the lowest part of the range hood must be not less than 65 cm.
  • Page 47 INSTALLATION Connection Electric connection The appliance has been manufactured as a class II, therefore no earth cable is necessary. Make sure the supply voltage ratings correspond with those stated on the appliance data plate. The connection to the mains is carried out as follows: BROWN = phase L BLUE = phase N...
  • Page 48 INSTALLATION Preparation The exhaust-air pipe can be mounted to the top of the cooker hood. Connect the exhaust-air pipe to the flange (D). Recirculation Turn air distribution lever (C) to the ‘recirculation’ position if the cooker hood is used in the recirculation-air mode. EN 12...
  • Page 49 INSTALLATION Mounting Against the wall • Remove the filters from the extractor hood. • Hold the hood against the wall. • Working through the hood, draw the mounting holes (A). • Drill the holes. • Push the wall plugs supplied into the holes. •...

  • Page 50: Disposal Of Appliance And Packaging

    APPENDICE Disposal Disposal of appliance and packaging By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. The local authorities can provide you with the relevant information.
