- Page 1 SEC-CAM32 MANUAL (p. 2) ANLEITUNG (s. 4) CCTV CAMERA Überwachungskamera MODE D’EMPLOI (p. 6) GEBRUIKSAANWIJZING (p. 8) Caméra CCTV CCTV CAMERA MANUALE (p. 10) MANUAL DE USO (p. 12) TELECAMERA PER SISTEMI A CÁMARA CCTV CIRCUITO CHIUSO HASZNÁLATI ÚTMUTATÓ (o. 14.) KÄYTTÖOHJE (s.

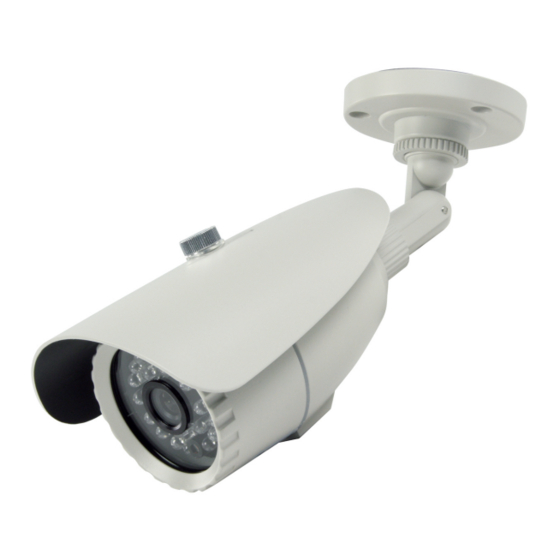

- Page 2 ENGLISH Introduction: CCTV camera for indoor and outdoor use with cable and bracket management. The cable runs within the bracket instead of on the back of the camera. This prevents the cable and connection from vandalism. The integrated LEDs ensure an optimum image in the dark. Connections: BNC CONNECTOR 12V DC PLUG...
-
Page 3: Specifications
Specifications: • Image chip: 1/3” Sony CCD • Lens: 3.6mm • Horizontal resolution: 420 TVL • View angle: 90° • Infrared illumination (LED): 25-30 m • Light sensitivity: 0 LUX • Backlight compensation: Auto • Electronic shutter: 1/50(1/60) ~ 1/100.000 sec • S/N ratio: >48 dB • White balance: Auto • Gain: Auto • Gamma correction: 0.45 • Protection: IP65 • Working temperature: -20°C ~ 50°C •... - Page 4 DEUTSCH Einleitung: Videoüberwachungskamera für den Einsatz im Innen- und Außenbereich mit Kabelführung innerhalb der Halterung. Das Kabel ist innerhalb der Halterung angebracht, sodass es von außen nicht beschädigt werden kann. Integrierte LEDs sorgen für gute Bildqualität im Dunkeln. Anschlüsse: BNC-Steckverbindung 12 V Anschluss Abmessungen:...
-
Page 5: Spezifikationen
Spezifikationen: • Bildchip: 1/3” Sony CCD • Objektiv: 3,6 mm • Auflösung: 420 TVL • Blickwinkel: 90° • IR-Reichweite: 25-30 m • Lichtempfindlichkeit: 0 LUX • Gegenlichtkompensation: Auto • Elektronischer Verschluss: 1/50(1/60) -1/100.000 Sek. • Signalrauschabstand: >48 dB • Weißabgleich: Auto • Verstärkerregelung: Auto • Gammakorrektur: 0,45 • Schutzart: IP65 •... - Page 6 FRANÇAIS Introduction : Il s’agit d’une caméra de surveillance d’intérieur et d’extérieur munie de câbles et de support. Le câble passe à l’intérieur du support et non à l’arrière de la caméra. Cela protège le sabotage des câbles et la connexion. Les LED intégrées garantissent une image optimale dans l’obscurité. Connexions : Connecteur BNC Prise 12 V CC Dimensions :...
-
Page 7: Spécifications
Spécifications : • Capteur d’image : Sony CCD 1/3” • Objectif : 3,6mm • Résolution horizontale : 420 TVL • Angle de visualisation : 90° • Eclairage infrarouge (LED) : 25-30M • Sensibilité à la lumière : 0 LUX • Compensation contre-jour : Automatique • Obturateur électronique : 1/50(1/60)~1/100,000 sec • Rapport signal sur bruit : >48 dB • Equilibre des blancs : Automatique • Gain : Automatique • Correction gamma : 0,45 • Protection : IP65 •... - Page 8 NEDERLANDS Inleiding: CCTV-camera voor binnen- en buitengebruik met kabel- en beugelmanagement. De kabel loopt binnenin de beugel in plaats van aan de achterkant van de camera. Dit beschermt de kabel en aansluiting tegen vernieling. De geïntegreerde LED’s zorgen voor een optimaal beeld in het donker. Aansluitingen: BNC CONNECTOR 12 V DC PLUG Afmetingen:...
- Page 9 Specificaties: • Beeldchip: 1/3” Sony CCD • Lens: 3,6mm • Horizontale resolutie: 420 TVL • Kijkhoek: 90° • Infrarood verlichting (LED): 25-30 m • Lichtgevoeligheid: 0 LUX • Achtergrondlichtcompensatie: Auto • Elektronische sluiter: 1/50(1/60) ~ 1/100.000 sec • S/N ratio: >48 dB • Witbalans: Auto • Versterking: Auto • Gammacorrectie: 0,45 • Bescherming: IP65 •...
- Page 10 ITALIANO Introduzione: Telecamera a circuito chiuso per uso sia esterno che interno con cavo e supporto a staffa. Il cavo passa attraverso il sostegno invece che dal retro della telecamera. Ciò previene atti vandalici al cavo ed alla connessione. I LED integrati assicurano un’ottima immagine anche al buio. Collegamenti: CONNETTORE BNC RESA DI CORRENTE A 12V Dimensioni:...
- Page 11 Caratteristiche: • Processore d’immagine: 1/3” Sony CCD • Lente: 3,6mm • Risoluzione orizzontale: 420 TVL • Angolo di visualizzazione: 90° • Illuminazione ad infrarossi (LED): 25-30M • Sensibilità alla luce: 0 LUX • Compensazione luce di sfondo: Auto • Otturatore elettronico: 1/50(1/60)~1/100.000 al secondo • Rapporto S/N: >48 dB • Bilanciamento del bianco: Automatico • Guadagno: Automatico • Correzione gamma: 0.45 • Protezione: IP65 •...
- Page 12 ESPAÑOL Introducción: Cámara CCTV para uso interior y exterior con gestión de toma y soporte. El cable pasa por el interior del soporte en lugar de por detrás de la cámara. Esto evita que el cable y la conexión puedan sufrir actos de vandalismo. El LED integrado asegura una imagen óptima en condiciones de oscuridad. Conexiones: CONECTOR BNC CLAVIJA CC 12 V Medidas:...
-
Page 13: Especificaciones
Especificaciones: • Chip de imagen: 1/3” Sony CCD • Lente: 3.6mm • Resolución horizontal: 420 TVL • Ángulo de visión: 90° • Iluminación infrarrojos (LED): 25-30M • Sensibilidad a la luz: 0 LUX • Compensación de luz de fondo: Auto • Obturador automático: 1/50(1/60)~1/100.000 seg • Proporción S/N: >48 dB • Balance de blancos: Auto • Ganancia: Auto • Corrección gamma: 0.45 • Protección: IP65 •... - Page 14 MAGYAR Bevezetés: CCTV kamera beltéri és kültéri használatra, felerősítőtalppal és kábellel. A kábel a kamera hátoldala helyett a felerősítőtalpból jön ki. Ez vandálállóvá teszi a kábelt és a csatlakozót. A beépített LED fényforrás optimális képminőséget biztosít sötétben. Csatlakozók: BNC CSATLAKOZÓ 12 V-OS TÁPDUGASZ Méretek:...
-
Page 15: Műszaki Adatok
Műszaki adatok: • Képalkotó chip: 1/3” Sony CCD • Objektív: 3,6 mm-es • Vízszintes felbontás: 420 TV-sor • Látószög: 90° • Infravörös fényvető (LED): 25-30 m • Fényérzékenység: 0 LUX • Háttérfény-kompenzáció: Auto • Elektronikus zár: 1/50(1/60)~1/100 000 sec • Jel/zaj viszony: >48 dB • Fehéregyensúly: Auto • Erősítés: Auto • Gammakorrekció: 0,45 • Védettség: IP65 •... - Page 16 SUOMI Johdanto: Videovalvontakamera sisä- ja ulkokäyttöön sisältäen kaapelin sekä telineen. Kameran kaapeli kulkee telineen sisällä. Tämä ehkäisee kaapelin ja liitännän rikkomista. Sisäänrakennetut LED-valot varmistavat huippuluokan kuvanlaadun pimeässäkin. Liitännät: BNC-LIITIN 12 V DC -VIRTAJOHTO Mitat:...
-
Page 17: Tekniset Tiedot
Tekniset tiedot: • Kuvakoko: 1/3” Sony CCD • Linssi: 3,6 mm • Vaakaresoluutio: 420 TVL • Näkymä: 90 ° • Infrapunavalaisin (LED): 25 - 30 M • Valoherkkyys: 0 LUX • Taustavalon kompensointi: Autom. • Elektroninen suljin: 1/50 (1/60 )~1/100.000 sek. • Signaali/melu-suhde: >48 dB • Valkotasapaino: Autom. • Vahvistus: Autom. • Gammakorjaus: 0.45 • Suojaus: IP65 •... - Page 18 SVENSKA Introduktion: CCTV kameran för inomhus och utomhus användning med kabel och väggfäste. Kabeln löper inuti fästet istället för på baksidan av kameran. Detta förhindrar att kabeln och anslutningen utsätts för skador. Den integrerade lysdioden säkerställer en optimal bild i mörkret. Anslutningar: BNC-kontakt 12 V DC PLUGG Dimensioner:...
- Page 19 SPECIFIKATIONER: • Bildchip: 1/3” Sony CCD • Objektiv: 3.6mm • Horisontell upplösning: 420 TVL • Bildvinkel: 90° • IR-belysning (LED): 25-30M • Ljuskänslighet: 0 LUX • Motljuskompensation: AUTO • Elektronisk slutare: 1/50(1/60)~1/100 000 sek. • S/N förhållande: >48 dB • Vitbalansering: AUTO • Förstärkning: AUTO • Gammakorrigering: 0.45 • Skydd: IP65 •...
- Page 20 ČESKY Popis: CCTV kamera pro využití v místnosti i venku s kabelem a upevňovací konzolou. Připojovací kabel vede uvnitř konzole místo v její zadní části. Tím je kabel a připojení chráněno před vandalismem. Integrovaná LED zajišťuje optimální obraz ve tmě. Připojení: BNC KONEKTOR 12 V DC KONEKTOR Rozměry:...
-
Page 21: Technické Specifikace
Technické specifikace: • Obrazový senzor: 1/3” Sony CCD • Objektiv: 3,6 mm • Vodorovná rozlišovací schopnost: 420 televizních řádků • Zorný úhel: 90° • Infračervené přisvícení (LED): 25 - 30 m • Citlivost na světlo: 0 Luxů • Kompenzace protisvětla: Automatická • Elektronická uzávěrka: 1/50 (1/60) ~ 1/100 000 s • Poměr signálu k šumu: > 48 dB • Vyrovnávání úrovně bílé: Automatické • Zisk signálu: Automatický • Gama korekce: 0.45 • Ochrana: IP65 •... - Page 22 ROMÂNĂ Introducere: Cameră CCTV pentru spaţii interioare şi exterioare cu cablu şi suport de fixare. Cablul se derulează prin suport, şi nu prin spatele camerei. Astfel, se previne vandalizarea cablului şi a conexiunii. Ledurile integrate asigură o imagine optimă pe întuneric. Conexiuni: CONECTOR BNC MUFĂ 12 V CC Dimensiuni:...
-
Page 23: Date Tehnice
Date tehnice: • Cip imagine: 1/3” Sony CCD • Lentilă: 3,6 mm • Rezoluţie orizontală: 420 TVL • Unghi de vedere: 90° • Iluminare cu infraroşu (LED): 25-30 M • Sensibilitate lumină: 0 LUX • Compensare lumină de fundal: Auto • Diafragmă electronică: 1/50(1/60)~1/100.000 sec • Raport S/N (semnal/zgomot): > 48 dB • Balans alb: Auto • Amplificare: Auto • Corecţie gamma: 0.45 • Protecţie: IP65 •... - Page 24 ΕΛΛΗΝΙΚA Εισαγωγή: Βιντεοκάμερα CCTV για εσωτερική και εξωτερική χρήση με καλώδιο και βραχίονα. Το καλώδιο διέρχεται μέσα στο βραχίονα αντί να περνάει πίσω από τη βιντεοκάμερα. Αυτό προφυλάσσει το καλώδιο και τη σύνδεση από βλάβες. Τα ενσωματωμένα LED εξασφαλίζουν βέλτιστη εικόνα στο σκοτάδι. Συνδέσεις: ΥΠΟΔΟΧΗ BNC ΒΥΣΜΑ 12 V DC Διαστάσεις:...
- Page 25 Προδιαγρφές: • Εικόνα: 1/3” Sony CCD • Φακός: 3.6mm • Οριζόντια ανάλυση: 420 TVL • Γωνία προβολής: 90° • Υπέρυθρος φωτισμός (LED): 25-30M • Ελάχιστος φωτισμός: 0 LUX • Αντιστάθμιση οπίσθιου φωτισμού: Αυτόματο • Ηλεκτρονικό κλείστρο: 1/50(1/60)~1/100.000 δευτερόλεπτα • Αναλογία S/N: >48 dB • Ισορροπία λευκού: Αυτόματο • Gain: Αυτόματο • Gamma correction: 0.45 • Προστασία: IP65 •...
- Page 26 DANSK Introduktion: Overvågningskamera med kabelstyringssystem til inden- eller udendørs brug. Kablet løber inden i rammen i stedet for på bagsiden af kameraet, hvilket forhindrer hærværk på kabler og forbindelser. De integrerede LED-lys sikrer optimale billeder i mørke. Tilslutninger: BNC-KONNEKTOR 12V JÆVNSTRØM Ydre mål:...
- Page 27 Specifikationer: • Billedchip: 1/3” Sony CCD • Linse: 3,6 mm • Vandret opløsning: 420 TVL • Betragtningsvinkel: 90° • Infrarød belysning (LED): 25-30M • Lysfølsomhed: 0 LUX • Modlysblænde: Auto • Elektronisk lukker: 1/50(1/60)~1/100.000 sek. • Signal/Støjforhold: >48 dB • Hvidbalance: Auto • Gain: Auto • Gammakorrektion: 0,45 • Beskyttelse: IP65 •...
- Page 28 NORSK Innledning: CCTV-kamera for innendørs og utendørs bruk med kabel- og brakettsystem. Kabelen går inni braketten i stedet for på baksiden av kameraet. Dette forhindrer sabotasje av kabel og tilkobling. De integrerte LED-lysene sikrer optimalt bilde i mørket. Tilkoblinger: BNC-TILKOBLING 12 V DC PLUGG Mål:...
- Page 29 Spesifikasjoner: • Bildebrikke: 1/3” Sony CCD • Linse: 3,6 mm • Horisontal oppløsning: 420 TVL • Synsvinkel: 90° • Infrarød belysning (LED): 25-30 M • Lyssensitivitet: 0 LUX • Baklyskompensasjon: Auto • Elektronisk lukker: 1/50 (1/60) ~1/100.000 sec • S/N-forhold: >48 dB • Hvitbalanse: Auto • Forsterkning: Auto • Gammakorrigering: 0.45 • Beskyttelse: IP65 •...
- Page 30 Prohlášení o shodě / Declaraţie de conformitate / Δήλωση συμφωνίας / Overensstemmelseserklæring / Samsvarserklæring We, / Wir, / Nous, / Wij, / Questa società, / La empresa infrascrita, / Mi, / Me, / Vi, / Společnost, / Noi, / Εμείς, Nedis B.V., De Tweeling 28, 5215MC, ’s-Hertogenbosch The Netherlands / Niederlande / Pays Bas / Nederland / Paesi Bassi / Países Bajos / Hollandia / Alankomaat / Holland / Nizozemí / Olanda / Ολλανδία / Holland Tel. / Tél / Puh / Τηλ. : 0031 73 5991055 Email / Couriel / Sähköposti / e-post: info@nedis.com Declare that product: / erklären, dass das Produkt: / Déclarons que le produit: / verklaren dat het product: / Dichiara che il prodotto: / Declara que el producto: / Kijelentjük, hogy a termék, amelynek: / Vakuutamme, että: / Intygar att produkten: / prohlašuje, že výrobek: / Declarăm că acest produs: / Δηλώνουμε ότι το προϊόν: / Erklærer, at produkt: / Erklærer at produktet: Brand: / Marke: / Marque: / Merknaam: / Marca: / Márkája: / Merkki: / Märke: / Značka: / Μάρκα: / Mærke: / KÖNIG ELECTRONIC Merke: Model: / Modell: / Modèle: / Modello: / Modelo: / Típusa: / Malli: / Μοντέλο: SEC-CAM32 Description: CCTV CAMERA Beschreibung: Überwachungskamera Description : Caméra CCTV Omschrijving: CCTV CAMERA Descrizione: TELECAMERA PER SISTEMI A CIRCUITO CHIUSO Descripción: CÁMARA CCTV Megnevezése: CCTV KAMERA...
- Page 31 ‘s-Hertogenbosch, 19-10-2010 Mrs. / Mme. / Mevr. / Sig.ra / D. / Fru / Paní / Κα : J. Gilad Purchase Director / Einkaufsleiterin / Directrice des Achats / Directeur inkoop / Direttore agli acquisti / Director de compras / értékesítési igazgató / Ostojohtaja / Inköpsansvarig / Obchodní ředitelka / Director achiziţii / Διευθυντής αγορών / Indkøbschef / Innkjøpssjef Copyright ©...
