NVIP-2VE-4231/WL, NVIP-2H-4231/WL Quick start guide version 1.1 SAFEGUARDS AND WARNINGS THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 26 February 2014 on the harmonization of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.
Page 3
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Quick start guide version 1.1 SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN NECESSARY CONDITION OF PROPER USE OF THE DEVICE. PLEASE READ IT BEFORE INSTALLING AND OPERATING THE DEVICE. WARNING! USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER -SERVICEABLE PARTS INSIDE THIS UNIT.
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Quick start guide version 1.1 FOREWORD INFORMATION OTHER FUNCTIONS Privacy Zones 4 video mask type: single color Motion Detection Image Processing 180˚ image rotation, vertical flip, horizontal flip Prealarm/Postalarm up to 5 s/up to 30 s e-mail with attachment, saving file on FTP server, saving file...
Page 6

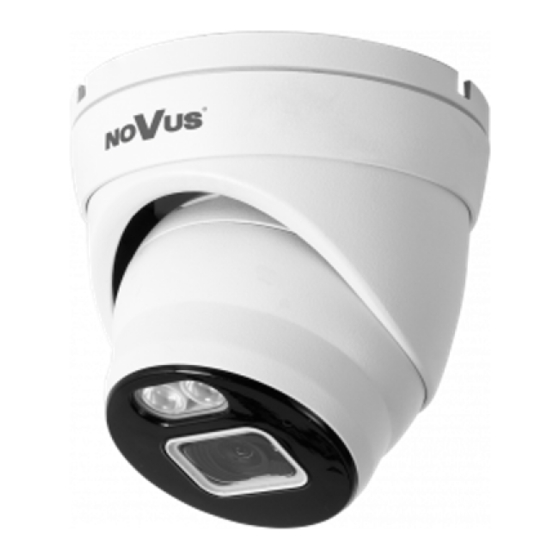

NVIP-2VE-4231/WL, NVIP-2H-4231/WL Quick start guide version 1.1 START-UP AND INITIAL CONFIGURATION 1.1 Camera housings NVIP-2VE-4232/WL, vandal-proof aluminium housing, white. Weight 0.42 kg NVIP-2H-4232/WL, aluminium, white, fully cable managed wall mount bracket in-set included. Weight 0.38 kg Caution: If the device was brought from a room with a lower temperature, wait until it reaches the temperature of the room in which it is to work.
Page 7
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Quick start guide version 1.1 START-UP AND INITIAL CONFIGURATION 2. START-UP AND INITIAL CONFIGURATION Before starting the device familiarize yourself with the description and the role of particular inputs, outputs and adjusting elements that the device is equipped with.
Page 8
The maximum power consumption of the device using the “Two way power” function is 3W. 2.4. Camera mounting 2.4.1. Mounting the NVIP-2VE-4231/WL camera • Unscrew the ring that secures the camera to the base, remove the cover and the clamping ring, take the camera out of the base.
Page 9
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Quick start guide version 1.1 START-UP AND INITIAL CONFIGURATION 2.5. Starting the camera To start the camera, connect the Ethernet cable to the RJ45 network socket of the IP camera, and the other end to the network switch. As a power source, it is possible to use an external stabilized power supply with parameters that meet the requirements of the camera or PoE network switch.
Page 10
192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.
Page 11
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Quick start guide version 1.1 START-UP AND INITIAL CONFIGURATION 2.7. Security recommendations for network architecture and configuration WARNING! Below are shown security recommendations for network architecture and configuration CCTV systems that connected Internet reduce risk of unauthorized interference with the system by a third party.
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Quick start guide version 1.1 NETWORK CONNECTION USING WEB BROWSER 3. NETWORK CONNECTION USING WEB BROSWER 3.1. Recommended PC specification for web browser connections The following requirements apply to the connection with the IP camera assuming smooth video display at the maximum resolution.
Page 13
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Quick start guide version 1.1 NETWORK CONNECTION USING WEB BROWSER After defining the administrator password, the password recovery question selection window is displayed. To activate the security questions, select the "Security Question Configuration" option. Then select the questions from the "Security Question" lists and enter your own answers in the “Answer” fields.
Page 14
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Quick start guide version 1.1 NETWORK CONNECTION USING WEB BROWSER Administrator password recovery To regain access to the camera if you forget the password, click on the "Recover password" link in the lower right corner of the login window. The password recovery window is displayed, in which user must enter the answers provided during the configuration of the answer in the appropriate fields, and then set a new password.
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Quick start guide version 1.1 USING AND CONFIGURING 4. USING AND CONFIGURING 4.1. The Remote Preview Interface 1. Selecting a stream to display in the remote view window. 2. Live Preview window. Double-clicking the left mouse button on the preview window enables and disables the display of the image on the full screen.
Page 16
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Quick start guide version 1.1 USING AND CONFIGURING 4. Icon to access to the camera: - displays information about the logged in user and the version of the applet - logout from the camera 5. Displays the image adjustment panel.
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Quick start guide version 1.1 RESTORING FACTORY SETTINGS, INSTALLING THE SD CARD 5. RESTORING FACTORY SETTINGS The camera menu has an option to reset the settings to the factory values. To restore the camera settings to the default values, go to the "Load Default" tab (Remote Settings -> Maintain -> Load Default).
Page 18
AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 0 546, kontakt@aat.pl www.novuscctv.com 2.02.2022 TF, MK v1.1...
Page 19
S k r ó c o n a i n s t r u k c j a o b s ł u g i NVIP-2VE-4231/WL NVIP-2H-4231/WL...
Page 20
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Skrócona instrukcja obsługi wersja 1.1 UWAGI I OSTRZEŻENIA PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, s. 79—106, z późniejszymi...
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Skrócona instrukcja obsługi wersja 1.1 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Skrócona instrukcja obsługi wersja 1.1 INFORMACJE WSTĘPNE 1. DANE TECHNICZNE OBRAZ Przetwornik obrazu 2 MPX, matryca CMOS, 1/2.7”, SmartSens Liczba efektywnych pikseli 1920 (H) x 1080 (V) 0.0005 lx/F1.0 - tryb kolorowy, Czułość 0 lx (IR wł.) - tryb czarno-biały...
Page 23
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Skrócona instrukcja obsługi wersja 1.1 INFORMACJE WSTĘPNE POZOSTAŁE FUNKCJE Strefy prywatności 4 typu kolor Detekcja ruchu obrót obrazu o 180°, przerzucenie obrazu w pionie, Obróbka obrazu przerzucenie obrazu w poziomie Prealarm/postalarm do 5 s/do 30 s e-mail z załącznikiem, zapis na FTP, zapis na kartę SD, zapis w...
Page 24
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 1.1 Obudowy kamer NVIP-2VE-4232/WL, obudowa wandaloodporna aluminiowa, w kolorze białym. Masa 0.42 kg NVIP-2H-4232/WL, obudowa aluminiowa, w kolorze białym, uchwyt ścienny z przepustem kablowym w zestawie. Masa 0.38 kg Uwaga: Jeżeli urządzenie przyniesione zostało z pomieszczenia o niższej temperaturze należy odczekać...
Page 25
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA Przed uruchomieniem urządzenia należy zapoznać się z opisem i rolą poszczególnych wejść, wyjść oraz elementów regulacyjnych, w które wyposażone jest kamera. 2.1. Opis złącz elektrycznych kamery 1.
Page 26
Maksymalny pobór mocy pobierany przez urządzenie korzystające z funkcji ‘Two way power” to 3W. 2.4. Montaż kamer 2.4.1. Montaż kamery NVIP-2VE-4231/WL • Odkręcić pierścień mocujący kamerę do podstawy, zdjąć osłonę i pierścień mocujący, wyjąć kamerę z podstawy.
Page 27
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.5. Uruchomienie kamery W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego. Jako źródło zasilania możliwe jest wykorzystanie zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania kamery lub przełącznika sieciowego PoE.
Page 28
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA • Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy Kamera IP Komputer Transmisja danych - kabel ethernetowy skrosowany 2.6. Konfiguracja parametrów przy użyciu przeglądarki internetowej Domyślne ustawienia sieciowe dla kamer IP to : 1.
Page 29
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.7. Zalecenia dotyczące bezpieczeństwa sieci UWAGA! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów telewizji dozorowej podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Skrócona instrukcja obsługi wersja 1.1 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w maksymalnej rozdzielczości.
Page 31
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Skrócona instrukcja obsługi wersja 1.1 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Po pomyślnym zdefiniowaniu hasła administratora wyświetli się okno wyboru pytań odzyskiwania dostępu do kamery. Aby aktywować pytania bezpieczeństwa, należy zaznaczyć opcję „Security Question Configuration”. Następnie z list pytań „Security Question” należy wybrać pytania, a w pola odpowiedzi „Answer”...
Page 32
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Skrócona instrukcja obsługi wersja 1.1 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Odzyskiwanie hasła administratora Aby odzyskać dostęp do kamery w przypadku zapomnienia hasła, należy kliknąć na link „Odzyskiwanie hasła” w prawym dolnym rogu okna logowania. Wyświetli się okno odzyskiwania hasła, w którym w odpowiednie pola należy wpisać...
Page 33
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Skrócona instrukcja obsługi wersja 1.1 INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Widok okna zdalnego podglądu 1. Przyciski wyboru strumienia do wyświetlania w oknie zdalnego podglądu. 2. Okno podglądu na żywo.
Page 34
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Skrócona instrukcja obsługi wersja 1.1 INTERFEJS WWW - PRACA Z KAMERĄ 4. Ikony dostępu do kamery: - wyświetla informacje o zalogowanym użytkowniku i wersji apletu - wylogowanie z kamery 5. Wyświetla panel regulacji obrazu - włącza panel regulacji obrazu.
Page 35
NVIP-2VE-4231/WL, NVIP-2H-4231/WL Skrócona instrukcja obsługi wersja 1.1 PRZYWRACANIE USTAWIEŃ FABRYCZNYCH, INSTALACJA KARTY SD 5. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH Kamera posiada w menu opcję resetowania swoich ustawień do wartości fabrycznych. Aby przywrócić ustawienia kamery ustawień domyślnych należy przejść zakładki „Ustawienia domyślne” (Zdalne Ustawienia -> Zarządzanie -> Ustawienia domyślne). Następnie należy wybrać...
Page 36
AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 0 546, kontakt@aat.pl www.novuscctv.com/pl 1.03.2022 TF, MK v1.1...
