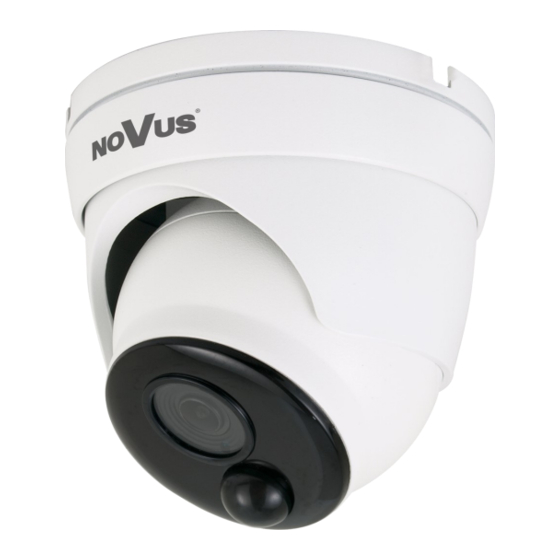

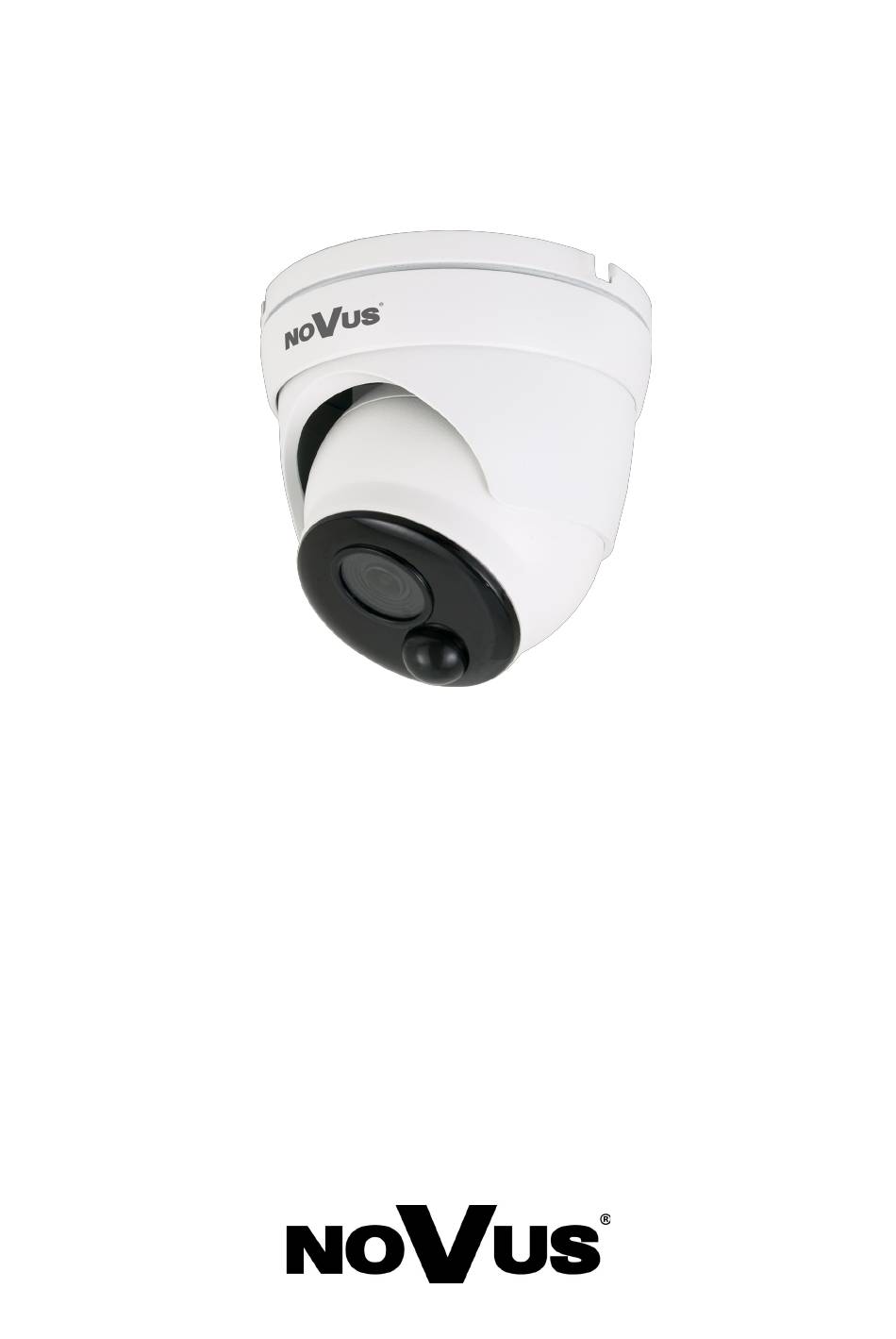

  • Page 1 Q u i c k s t a r t g u i d e NVIP-2VE-4201/PIR...
  • Page 2 NVIP-2VE-4201/PIR Quick start guide version 1.1 IMPORTANT SAFEGUARDS AND WARNINGS THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 26 February 2014 on the harmonization of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.
  • Page 3 NVIP-2VE-4201/PIR Quick start guide version 1.1 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Table Of Contents

    NVIP-2VE-4201/PIR Quick start guide version 1.1 TABLE OF CONTENTS TABLE OF CONTENTS ..................... 4 1. FOREWORD INFORMATION ..................5 1.1. General characteristics ..................5 1.2. Technical specification ..................6 1.3. Camera dimension ....................7 1.4. Package contents ....................7 2. START-UP AND INITIAL IP CAMERA CONFIGURATION ......... 8 2.1.

  • Page 5: Foreword Information

    NVIP-2VE-4201/PIR Quick start guide version 1.1 FOREWORD INFORMATION FOREWORD INFORMATION 1.1. General Characteristics • Sensor resolution: 2 megapixels • Mechanical IR cut filter, IR operation capability • Min. Illumination from 0 lx with IR LED on • Wide Dynamic Range (WDR) for enhanced image quality in diverse light conditions •...

  • Page 6: Technical Specification

    NVIP-2VE-4201/PIR Quick start guide version 1.1 FOREWORD INFORMATION 1.2. Technical specification IMAGE Image Sensor 2 MPX CMOS sensor 1/2.7” SmartSens Number of Effective Pixels 1920 (H) x 1080 (V) 0.01 lx/F1.85 - color mode, Min. Illumination 0 lx (IR on) - B/W mode...

  • Page 7: Camera Dimension

    NVIP-2VE-4201/PIR Quick start guide version 1.1 FOREWORD INFORMATION IR LED LED Number Range 30 m Angle 60° INTERFACES Network Interface 1 x Ethernet - RJ-45 interface, 10/100 Mbit/s INSTALLATION PARAMETERS Dimensions (mm) 100 (Ф) x 90 (H) Weight 0.43 kg Degree of Protection IP 66 (details on page 9 of this user’s manual)

  • Page 8: Start-Up And Initial Ip Camera Configuration

    NVIP-2VE-4201/PIR Quick start guide version 1.1 START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL CAMERA CONFIGURATION 1.4. Package contents Before starting the device familiarize yourself with the description and the role of particular After you open the package make sure that the following elements are inside: inputs, outputs and adjusting elements that the device is equipped with.

  • Page 9: Camera Mounting

    NVIP-2VE-4201/PIR Quick start guide version 1.1 START-UP AND INITIAL IP CAMERA CONFIGURATION Camera mounting 2.3. To mount a camera please follow the instructions below: • Remove the retaining ring (A) by turning it counter-clockwise • Remove the camera cover (B), remove the camera from the base •...

  • Page 10: Starting The Ip Camera

    START-UP AND INITIAL CAMERA CONFIGURATION 2.4. Starting the IP camera To run NOVUS IP camera, connect ethernet cable between camera and network switch. To power it up you can connect it directly via power supply adapter with parameters compatible with camera power supply specification, or camera can be powered with PoE (IEEE 802.3af ) compatible...

  • Page 11: Initial Configuration Via Web Browser

    192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 12: Security Recommendations For Network Architecture And Configuration

    NVIP-2VE-4201/PIR Quick start guide version 1.1 START-UP AND INITIAL CAMERA CONFIGURATION 2.6 Security recommendations for network architecture and configuration WARNING! Below are shown security recommendations for network architecture and configuration CCTV systems that connected Internet reduce risk of unauthorized interference with the system by a third party.

  • Page 13: Network Connection Utilizing Web Broswer

    NVIP-2VE-4201/PIR Quick start guide version 1.1 NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION USING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 1920x1080 resolution and 25 fps speed.
  • Page 14 NVIP-2VE-4201/PIR Quick start guide version 1.1 NETWORK CONNECTION USING WEB BROWSER If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and: •...

  • Page 15: Using And Configuring

    NVIP-2VE-4201/PIR Quick start guide version 1.1 USING AND CONFIGURING 4. USING AND CONFIGURING 4.1. The Remote Preview Interface 1. The selection buttons to select the stream to be displayed in the Remote Preview window. 2. Live Preview window. Double-clicking the left mouse button on the preview window enables and disables the display of the image on the full screen.
  • Page 16 NVIP-2VE-4201/PIR Quick start guide version 1.1 USING AND CONFIGURING 5. Enable/disable panel to set the image parameters: The panel is the ability to adjust the hue, brightness, contrast, color saturation and Sharpness. 6. Enable/disable live preview 7. Buttons to set the size and aspect ratio: 8.

  • Page 17: Pir Function

    NVIP-2VE-4201/PIR Quick start guide version 1.1 ELECTRIC CONNECTORS AND RESTORING FACTORY DEFAULTS 4.2 PIR function Passive infrared (PIR) detectors are widely used, including in alarm systems for motion detection. The operation of the sensor is based on the precise measurement of the temperature of objects in a specific area, and each change of this temperature is interpreted as motion by integrated electronics.
  • Page 18 AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com 31.07.2020 JZ TF MK (TF) v1.1...
  • Page 19 S k r ó c o n a i n s t r u k c j a o b s ł u g i NVIP-2VE-4201/PIR...
  • Page 20 NVIP-2VE-4201/PIR Skrócona instrukcja obsługi wersja 1.1 UWAGI I OSTRZEŻENIA PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, str. 79 - 106, z późniejszymi zmianami) –...
  • Page 21 NVIP-2VE-4201/PIR Skrócona instrukcja obsługi wersja 1.1 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO SAMODZIELNIE OTWIERAĆ OBUDOWY URZĄDZENIA I DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW.

  • Page 22: Spis Treści

    NVIP-2VE-4201/PIR Skrócona instrukcja obsługi wersja 1.1 SPIS TREŚCI SPIS TREŚCI ........................4 1. INFORMACJE WSTĘPNE ....................5 1.1. Charakterystyka ogólna ..................5 1.2. Dane techniczne ....................6 1.3. Wymiary kamery ....................7 1.4. Zawartość opakowania ..................7 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP ......8 2.1.

  • Page 23: Informacje Wstępne

    W zależności od typu używanego rejestratora/systemu rejestracji, zakres funkcjonalności i dostępnych opcji może być różny. Pełna lista funkcjonalności kamery dostępnych z danego typu rejestratora jest zamieszczona w jego instrukcji obsługi na stronie www.novus.com Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.

  • Page 24: Dane Techniczne

    NVIP-2VE-4201/PIR Skrócona instrukcja obsługi wersja 1.1 INFORMACJE WSTĘPNE 1.2. Dane techniczne OBRAZ Przetwornik obrazu 2 MPX, matryca CMOS, 1/2.7”, SmartSens Liczba efektywnych pikseli 1920(H) x 1080 (V) 0.01 lx/F1.85 - tryb kolorowy, Czułość 0 lx (IR wł.) - tryb czarno-biały...

  • Page 25: Wymiary Kamery

    NVIP-2VE-4201/PIR Skrócona instrukcja obsługi wersja 1.1 INFORMACJE WSTĘPNE OŚWIETLACZ IR Liczba LED Zasięg 30 m Kąt świecenia 60° INTERFEJSY Interfejs sieciowy 1 x Ethernet - złącze RJ-45, 10/100 Mbit/s PARAMETRY INSTALACYJNE Wymiary (mm) 100 (Ф) x 90 (wys.) Masa 0.43 kg Klasa szczelności...

  • Page 26: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    NVIP-2VE-4201/PIR Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP Przed uruchomieniem urządzenia należy zapoznać się z opisem i rolą poszczególnych wejść, wyjść oraz elementów regulacyjnych, w które jest wyposażona kamera. 2.1. Opis złącz elektrycznych kamery 1.

  • Page 27: Montaż Kamery

    NVIP-2VE-4201/PIR Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY 2.3. Montaż kamery W celu zamontowania kamery należy postępować zgodnie z podaną procedurą: • Odkręcić pierścień mocujący (A) obracając go w kierunku przeciwnym do ruchu wskazówek zegara • Zdjąć osłonę kamery (B), wyjąć kamerę z podstawy •...

  • Page 28: Uruchomienie Kamery Ip

    NVIP-2VE-4201/PIR Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.4. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego. Jako źródło zasilania możliwe jest wykorzystanie zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania...

  • Page 29: Konfiguracja Parametrów Przy Użyciu Przeglądarki Internetowej

    NVIP-2VE-4201/PIR Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP • Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy Komputer Kamera IP Transmisja danych - kabel ethernetowy skrosowany 2.5. Konfiguracja parametrów przy użyciu przeglądarki internetowej Konfigurację sieciową kamery można przeprowadzić przy pomocy przeglądarki internetowej.

  • Page 30: Zalecenia Dotyczące Bezpieczeństwa Sieci

    NVIP-2VE-4201/PIR Skrócona instrukcja obsługi wersja 1.1 URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.6 Zalecenia dotyczące bezpieczeństwa sieci UWAGA! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów telewizji dozorowej podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.

  • Page 31: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-2VE-4201/PIR Skrócona instrukcja obsługi wersja 1.1 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w rozdzielczości 1920x 1080 dla 25kl/s.
  • Page 32 NVIP-2VE-4201/PIR Skrócona instrukcja obsługi wersja 1.1 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli dla przeglądarki Internet Explorer instalacja przeprowadzona w ten sposób się nie powiedzie należy zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić należy w przeglądarce Internet Explorer wybrać: Narzędzia -> Opcje internetowe -> Zabezpieczenia -> Poziom niestandardowy i następnie zmienić:...

  • Page 33: Interfejs Www - Praca Z Kamerą

    NVIP-2VE-4201/PIR Skrócona instrukcja obsługi wersja 1.1 INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Widok zdalnego podglądu 1. Przyciski wyboru strumienia do wyświetlania w oknie zdalnego podglądu 2. Okno podglądu na żywo. Dwukrotne kliknięcie lewym przyciskiem myszy na oknie podglądu włącza i wyłącza wy- świetlanie obrazu na całym ekranie.
  • Page 34 NVIP-2VE-4201/PIR Skrócona instrukcja obsługi wersja 1.1 INTERFEJS WWW - PRACA Z KAMERĄ 5. Włącza i wyłącza panel do ustawiania parametrów obrazu: W panelu jest możliwość regulowania odcienia kolorów, jasności, kontrastu, nasycenia kolorów i ostrości (wyrazistości). 6. Włącza/wyłącza podgląd na żywo 7.

  • Page 35: Funkcja Pir

    NVIP-2VE-4201/PIR Skrócona instrukcja obsługi wersja 1.1 POŁĄCZENIA ELEKTRYCZNE I USTAWIENIA FABRYCZNE 4.2 Funkcja PIR Pasywne czujki promieniowania podczerwonego PIR (Passive Infra Red) są szeroko wykorzysty- wane, min w systemach alarmowych do wykrywania ruchu. Działanie czujnika opiera się na precy- zyjnym pomiarze temperatury obiektów w określonym obszarze, a każda zmiana tej tempera- tury jest poprzez zintegrowaną...
  • Page 36 AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com 31.07.2020 JZ TF MK (TF) v1.1...
