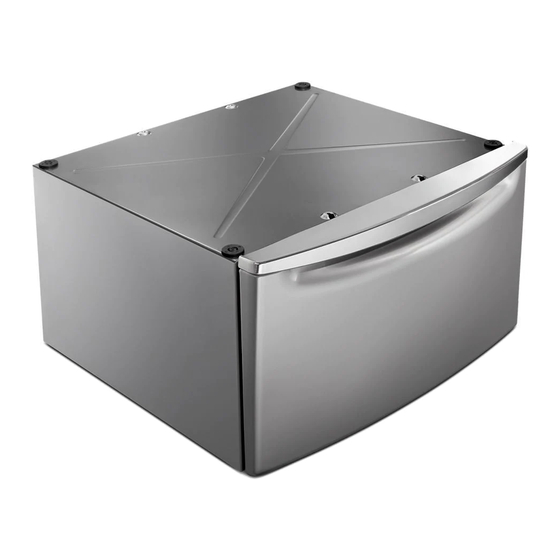

15.5" PEDESTAL INSTALLATION INSTRUCTIONS
INSTRUCTIONS D'INSTALLATION DU PIÉDESTAL DE 15,5"
Para una versión de estas instrucciones en español, visite www.whirlpool.com
Table of Contents
PedeStal Safety ......................................................1
InStallatIon RequIRementS ................................2
location Requirements .........................................2
tools and Parts .......................................................2
unPaCKInG tHe PedeStal ......................................3
BefoRe InStallInG tHe PedeStal .......................3
InStallInG tHe PedeStal .......................................4
ComPlete tHe InStallatIon .................................7
InStallatIon noteS
_________________________________
date of purchase:
_______________________________
date of installation:
________________________________________
Installer:
___________________________________
model number:
___________________________________
Serial number:
W10347252B
W10348602B - SP
For use only with front load washers and dryers
Pour utilisation avec les produits suivants seulement
laveuses et sécheuses à chargement par l'avant

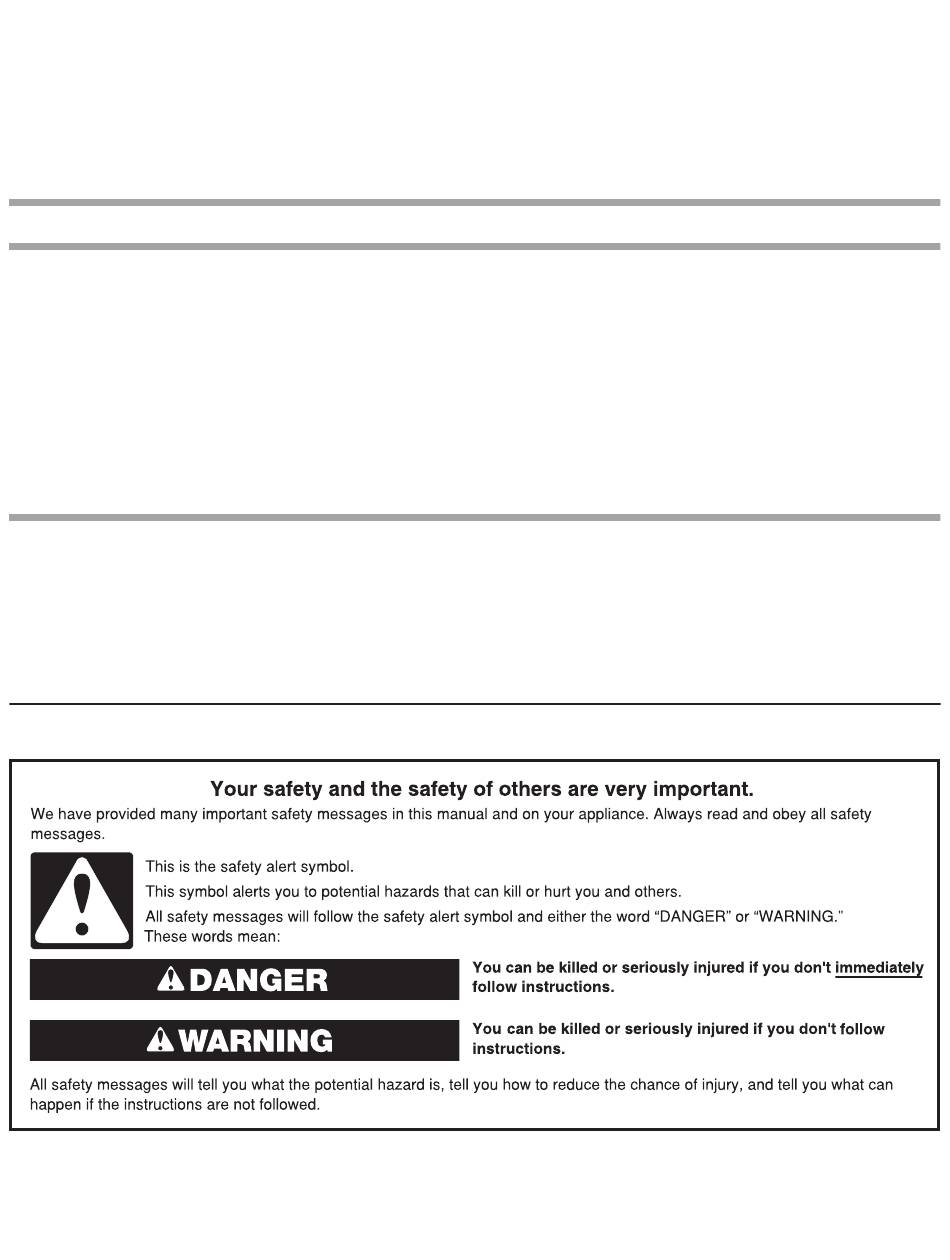

PEDESTAL SAFETY
Table des matières
SéCuRIté du PIédeStal ..........................................9
eXIGenCeS d'InStallatIon ....................................9
Exigences d'emplacement ....................................9
outillage et pièces .................................................9
InStRuCtIonS d'InStallatIon ............................10
avant l'InStallatIon du PIédeStal .................11
InStallatIon du PIédeStal .................................12
aCHeveR l'InStallatIon .......................................15
noteS ConCeRnant l'InStallatIon
_____________________________________
date d'achat :
________________________________
date d'installation :
______________________________________
Installateur :
________________________________
numéro de modèle :
__________________________________
numéro de série :
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Maytag XHPC155XW
Summary of Contents for Maytag XHPC155XW
-
Page 1: Table Of Contents
15.5" PEDESTAL INSTALLATION INSTRUCTIONS For use only with front load washers and dryers INSTRUCTIONS D’INSTALLATION DU PIÉDESTAL DE 15,5" Pour utilisation avec les produits suivants seulement laveuses et sécheuses à chargement par l’avant Para una versión de estas instrucciones en español, visite www.whirlpool.com Table of Contents Table des matières PedeStal Safety ............1... -
Page 2: Installation Requirements
INSTALLATION REQUIREMENTS loCatIon RequIRementS 1/4" nut driver 5/16" hex-head ratchet or nut driver additional Items needed: Towel Sponge note: If the washer/dryer and pedestal assembly are located in Parts Supplied: a garage, 3" (76 mm) must be added under the pedestal so that the washer/dryer is 18"... -
Page 3: Unpacking The Pedestal
UNPACKING THE PEDESTAL Remove pedestal drawer Preparing the pedestal for installation Drawer slide Hex-head screw ImPoRtant: Set the pedestal box aside for use during installation. empty pedestal drawer Using a 1/4" nut driver, remove the hex-head screws from both drawer slides and save screws. Remove the drawer from the slides and set aside. -
Page 4: Installing The Pedestal
Installation of new washer/dryer uninstalling your electric dryer 1. Unpack the washer/dryer and move close to the intended installation location. INSTALLING THE PEDESTAL Installing the pedestal on the washer Confirm transport bolts are in place 1. Unplug the power supply cord or disconnect wiring if dryer is direct wired. - Page 5 attach pedestal to washer Place washer on its side Move the pedestal against the washer bottom. The front of Drawer divider the pedestal cabinet should align with the washer cabinet as shown below. Slide the pedestal’s keyhole slots over the lower two partially installed screws.
- Page 6 Secure pedestal to washer attach pedestal to dryer Position the pedestal toward the front of the washer and Move the pedestal against the dryer bottom. The front of install the two remaining hex-head sheet metal screws. the pedestal cabinet should align with the dryer cabinet Do not tighten completely.
-
Page 7: Complete The Installation
COMPLETE THE INSTALLATION Stand the washer/dryer upright align sides of pedestal Tip the washer/dryer back to its upright position. Remove any remaining packaging material. Set the pedestal box aside for use if installing another pedestal. Once both the washer Align the sides of the pedestal so that they are even with the and dryer have been installed, dispose of/recycle all packaging sides of the washer/dryer. - Page 8 Securely tighten jam nuts Check levelness of washer/dryer Place level here When the washer/dryer is level, use a 9/16" open-end wrench Place a level on top edges of to securely tighten all four jam nuts against the pedestal. washer/dryer, checking each side and front.
-
Page 9: Sécurité Du Piédestal
SÉCURITÉ DU PIÉDESTAL EXIGENCES D’INSTALLATION eXIGenCeS d’emPlaCement Niveau Clé plate 9/16" Pince ou pince articulée Seau RemaRque : Si l’ensemble de laveuse/sécheuse et du piédestal se trouve dans un garage, il faut ajouter 3" (76 mm) en dessous du piédestal pour que l’ensemble de laveuse/ sécheuse soit à... -
Page 10: Instructions D'installation
Pièces fournies : Identifier les cales d’espacement Cales d’espacement Spacer pads Quatre vis de tôlerie n° Cloison du tiroir 12 x 3/4" à tête hexagonale DESEMBALLAGE DU PIÉDESTAL Préparation du piédestal pour l’installation Les quatre cales d’espacement sont installées sur le dessus du piédestal. -
Page 11: Avant L'installation Du Piédestal
AvANT L’INSTALLATION désinstallation de la sécheuse électrique DU PIÉDESTA L ImPoRtant: Si l’ensemble de laveuse et sécheuse est déjà installé, on doit le désinstaller. désinstallation de la laveuse Afin d’éviter d’endommager la laveuse, les boulons de transport à l’arrière de l’appareil doivent être en place avant l’installation du piédestal. -
Page 12: Installation Du Piédestal
Installation d’une laveuse/sécheuse nouveau Placer la laveuse sur le côté 1. Déballer la laveuse/sécheuse et les placer à proximité de l’emplacement d’installation prévu. INSTALLATION DU PIÉDESTAL Installation du piédestal sur la laveuse Cloison de tiroir vérifier que les boulons de transport sont en place Boîte du piédestal Pour éviter d’endommager le plancher et pour faciliter l’installation et la manipulation, déplier et aplatir la boîte... - Page 13 Installation du piédestal sur la sécheuse fixation du piédestal à la laveuse Placer la sécheuse sur le côté Cloison de tiroir Boîte du piédestal Placer le piédestal contre le fond de la laveuse. L’avant de la caisse du piédestal doit être aligné avec la caisse de la laveuse, tel qu’illustré...
-
Page 14: Achever L'installation
ACHEvER L’INSTALLATION fixation du piédestal à la sécheuse aligner les côtés du piédestal Placer le piédestal contre le fond de la sécheuse. L’avant de la caisse du piédestal doit être aligné avec la caisse de la sécheuse, tel qu’illustré ci-dessous. Aligner les côtés du piédestal pour qu’ils soient de niveau Faire glisser les trous en poire du piédestal sur les 2 vis avec les côtés de la laveuse/sécheuse. - Page 15 nivellement de la laveuse/sécheuse ajuster les pieds du piédestal déplacer l’appareil près de son emplacement définitif Insérer les vis de ¼” à tête hexagonale en haut de chaque pied du piédestal. Atteindre l’intérieur du piédestal et utiliser un cliquet de ¼” à tête hexagonale ou une clé plate pour ajuster les pieds vers le haut ou vers le bas de façon à...
- Page 16 Réinstallation du tiroir du piédestal Placer la cloison du tiroir dans le tiroir Réinstaller le tiroir de piédestal Glissière de tiroir Drawer slide vis à tête hexagonale Hex-head screw Retirer la pellicule d’expédition du tiroir. Placer la cloison dans le tiroir à Tirer sur les deux glissières de tiroir pour les extraire et l’emplacement souhaité.
