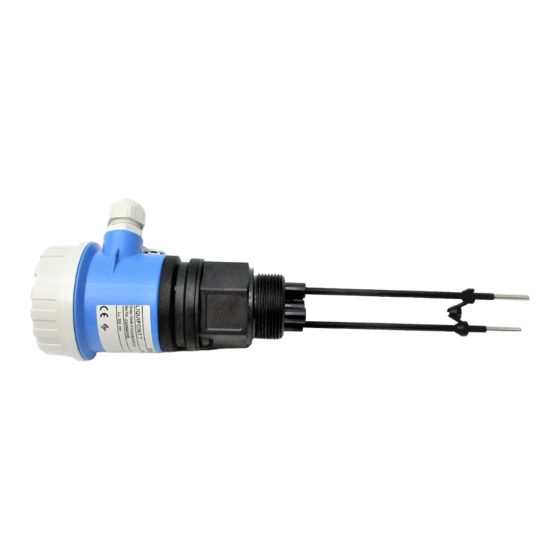

Endress+Hauser Liquipoint T FTW31 Operating Instructions Manual
Point level switch without electronic insert
Hide thumbs
Also See for Liquipoint T FTW31:
- User manual (42 pages) ,
- Operating instructions manual (36 pages) ,
- Operating instructions manual (40 pages)
Advertisement
Quick Links
Operating Instructions
Liquipoint T FTW31, FTW32
KA203F/11/et/06.10
de - Grenzschalter
ohne Elektronikeinsatz
en - Point Level Switch
without electronic insert
fr - Détecteur de niveau
sans électronique
es - Detector de nivel
sin electrónica
it - Interruttore di livello
senza inserto elettronico
et - Elektroonikasisendita
tasemelüliti
Advertisement
Related Manuals for Endress+Hauser Liquipoint T FTW31
Summary of Contents for Endress+Hauser Liquipoint T FTW31
- Page 1 Operating Instructions Liquipoint T FTW31, FTW32 de - Grenzschalter ohne Elektronikeinsatz en - Point Level Switch without electronic insert fr - Détecteur de niveau sans électronique es - Detector de nivel sin electrónica it - Interruttore di livello senza inserto elettronico et - Elektroonikasisendita tasemelüliti...
