FRANÇAIS
REMARQUE : Lorsqu'une fonction de test de résistance est sélectionnée et
que les fils d'essai ne sont pas en contact (ils ne sont pas connectés de part
et d'autre d'une résistance), ou encore, lorsqu'une résistance défectueuse
est testée, l'écran affiche « O.L. ». Cela est normal.
NE TENTEZ PAS de mesurer la résistance sur un circuit alimenté
en électricité.

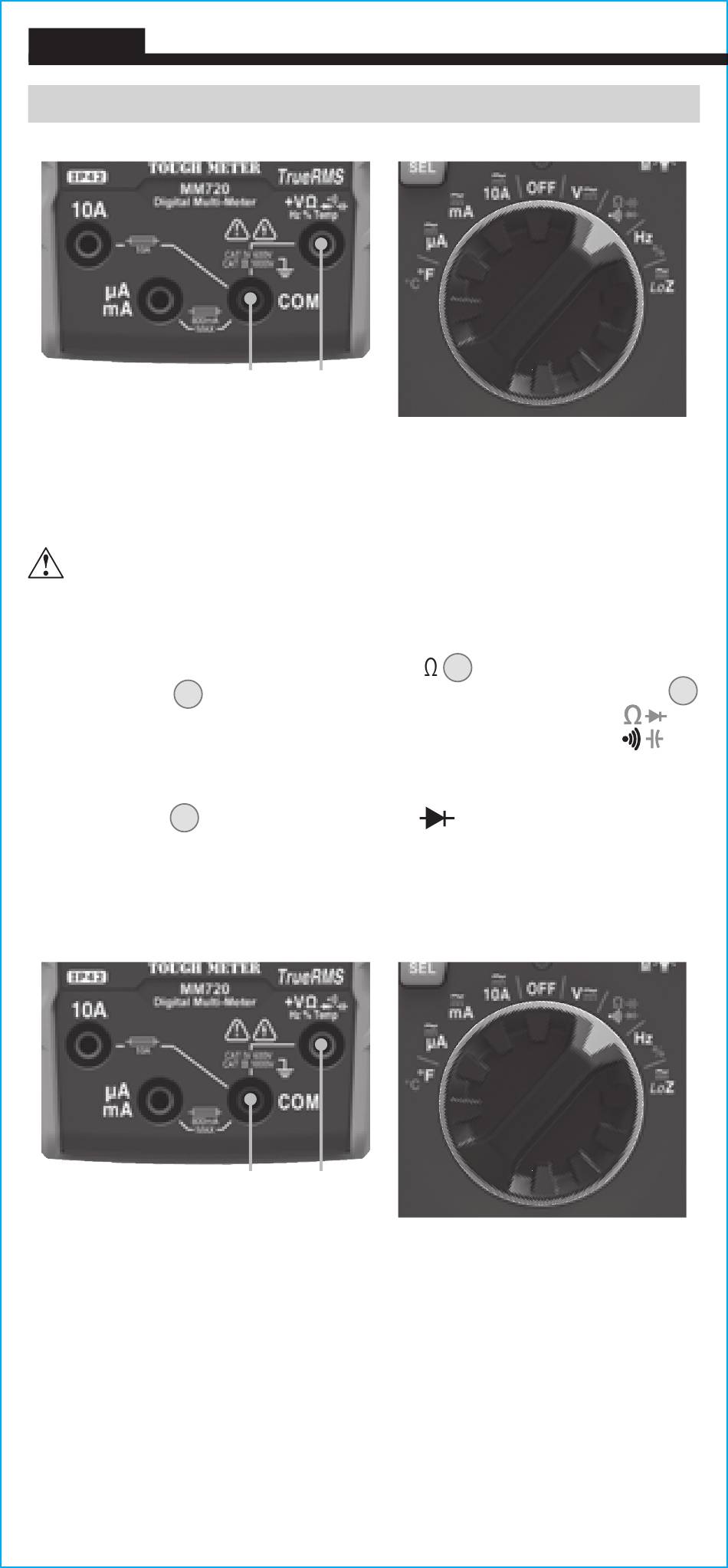

TEST DE DIODE
1. Insérez le fil d'essai ROUGE dans la prise V
la prise COM 4 , puis tournez le commutateur de sélection de fonctions 2
pour sélectionner le réglage Continuité/Résistance/Diode/Capacité
REMARQUE : Dans ce mode, le multimètre se met par défaut à Test de
continuité. Pour passer au mode Test de diode, appuyez sur le bouton
SEL (Sélection) 11 deux fois. L'icône Diode
2. Touchez à la diode avec les fils d'essai. Une lecture de 200 à 700 mV à
l'écran indique une polarisation directe et « OL » indique une polarisation
inverse. Un appareil dont le circuit est ouvert affiche « OL » dans les deux
polarités. Un appareil court-circuité affiche approximativement 0 mV.
50
INSTRUCTIONS D'UTILISATION
Fil noir Fil rouge
Fil noir Fil rouge
5 et le fil d'essai NOIR dans
apparaît à l'écran.
.
