Raccordement

Lorsque vous établissez les connexions,
veillez à:
• mettre tous les équipements hors tension avant
d'effectuer quelque raccordement que ce soit;
• utiliser les câbles adéquats pour chaque
raccordement;
• brancher correctement les fiches des câbles; les
fiches mal branchées sont souvent une source de
parasites. Pour débrancher un câble, saisissez-le par
la fiche. Ne tirez jamais sur le câble proprement dit.
Raccordement à un magnétoscope /
système à signal RVB 15k/à
composantes progressif
Cette section décrit comment raccorder le projecteur à
un magnétoscope, à des haut-parleurs actifs externes
ou à un système à signal RVB 15k/à composantes/à
composantes progressif.
Consultez également les manuels d'instruction de
l'appareil à raccorder.

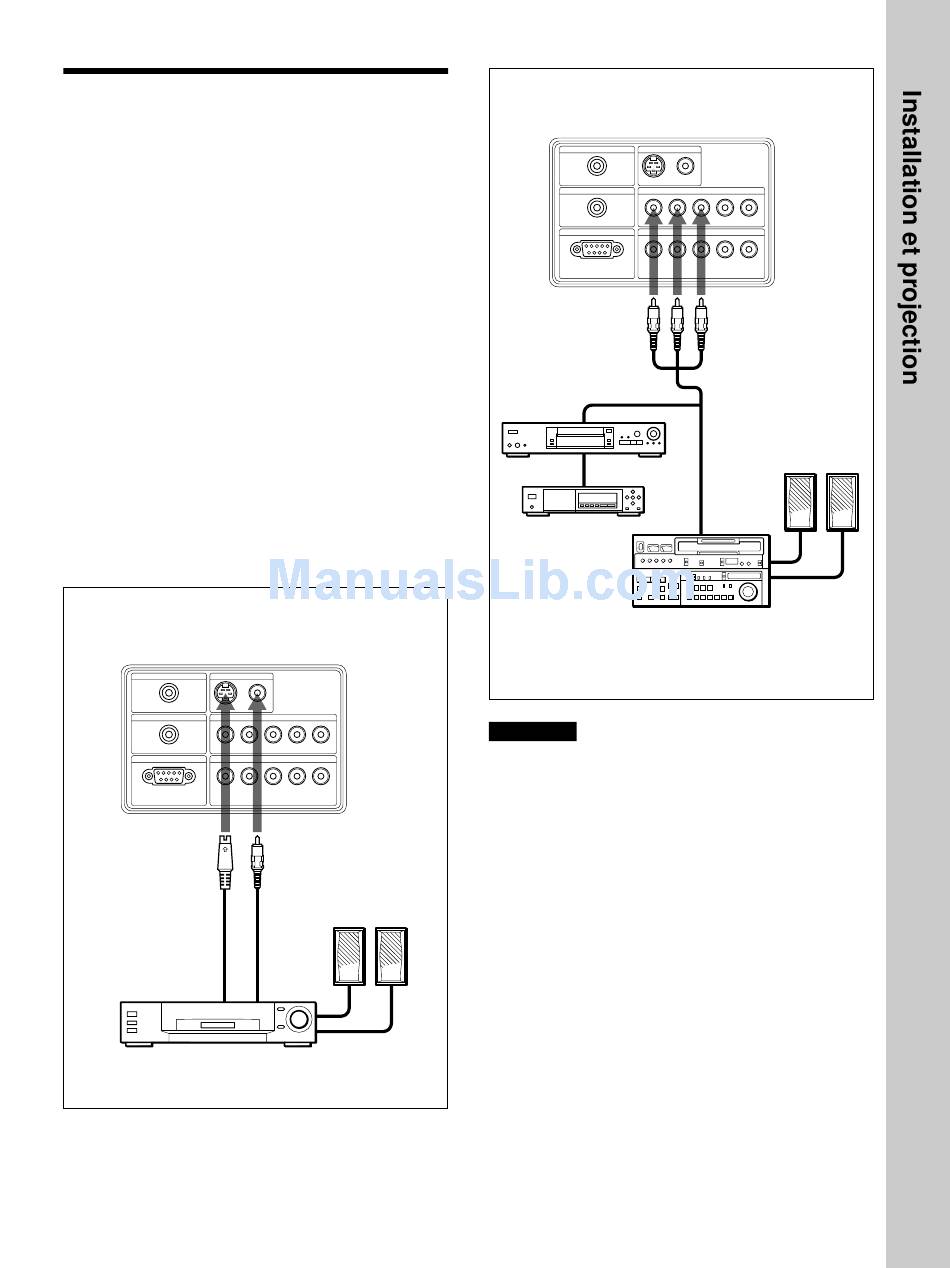

Côté gauche
CONTROL S IN VIDEO IN
PLUG IN POWER S VIDEO
TRIGGER
G/Y B/C
REMOTE
G/Y B/C
RS-232C
(FOR SERVICE USE)
Câble S-vidéo
(non fourni)
vers la
sortie
S-vidéo
Magnétoscope
VIDEO
INPUT A
/P R/C P SYNC/HD VD
B B R/ R
INPUT B
/P R/C P SYNC/HD VD
B B R/ R
Câble vidéo
(non fourni)
Haut-parleurs actifs
vers la
sortie
vidéo
Côté gauche
CONTROL S IN VIDEO IN
PLUG IN POWER S VIDEO
TRIGGER
G/Y
REMOTE
RS-232C G/Y
(FOR SERVICE USE)
vers la sortie
RVB/
composantes/
composantes
progressif
Système RVB 15k/à composants
Remarques
• Réglez le format d'affichage sous FORMAT dans le
menu REGL ENTREE en fonction du signal
d'entrée.
• Pour raccorder un système à signal RVB 15k /à
composantes/à composantes progressif, sélectionnez
ORDINATEU/COMPOSANTS/DTV YP
GBR sous ENT.A ou ENT.B dans le menu
REGLAGE en fonction du signal d'entrée.
Pour plus de détails sur le réglage, voir page 25 (FR).
• Utilisez le signal de synchronisation composite
lorsque vous entrez le signal de synchronisation
externe d'un appareil RVB 15k/à composantes.
• Vous pouvez raccorder un appareil à haute
définition. La méthode de raccordement est la même
que ci-dessus.
Raccordement à un HDTV 1035/60i
Réglez le réglage d'entrée sur "DTV YP
GBR".
Utilisez le signal de synchronisation composite
lorsque vous introduisez le signal de synchronisation
externe.
Raccordement
VIDEO
INPUT A
B/C /P R/C P SYNC/HD VD
B B R/ R
INPUT B
B/C /P R/C P SYNC/HD VD
B B R/ R
Câble des
broches
(non fourni)
Haut-parleurs actifs
P /DTV
B R
P /DTV
B R
