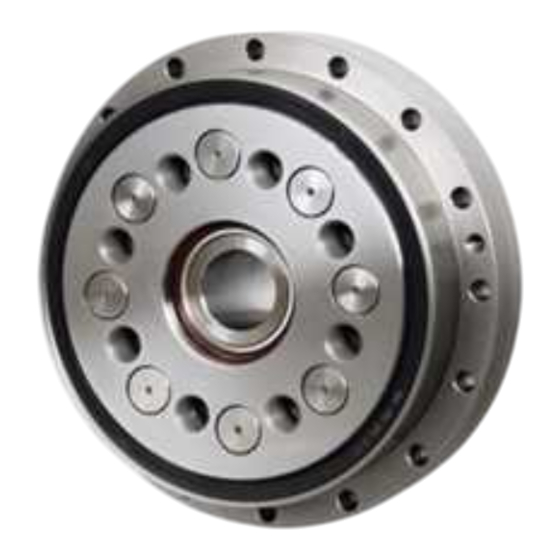

精密制御用減速機
このたびは、 コロネックスをお買い求めいただき、 まことにありがとうございます。
コロネックスは精密機器のため、 取扱い方法を誤りますと、 性能を十分に発揮できない
ばかりか、 故障の原因にもなりますので、 まず本取扱説明書をご熟読の上、 据付、 運
転、 保守などにご留意いただきますようお願い致します。
High precision reducer
Thank you for purchasing our CORONEX.
CORONEX are high precision products. Incorrect operation could cause not only
insufficient performance but also malfunctions. Before using the product, please
read this instruction manual thoroughly and pay attention to the installation
process, operation, and maintenance.
精密控制用減速機
感谢您购买 CORONEX。
CORONEX 属于精密机器，如果使用方法错误，不仅无法充分发挥其性能，更可能
导致故障，因此请务必事先熟读本使用说明书，并注意安装、运转、保养等要求。
精密控制用減速機
感謝您購買 CORONEX。
CORONEX 於精密機器，如果使用方法錯誤，不僅無法充分發揮性能，也將會導致
故障，因此請您事先熟讀本使用說明書，並注意安裝、運轉、保養等事項。
Safety Precautions
安全上のご注意
/
保修卡
保証書
/
Warranty
/
www.nidec-shimpo.co.jp
ER-P
取扱説明書
ER-P
Series
Instruction Manual
ER-P
系列
使用说明书
ER-P
系列
使用說明書
安全注意事项
/
保證書
/
P11
P3 - 4
P5 - 6
P7 - 8
P9 - 10
安全注意事項
P1 - 2
/
99569E
