Life 39.9P034 Series User Manual

FRAME PER PANNELLO LED

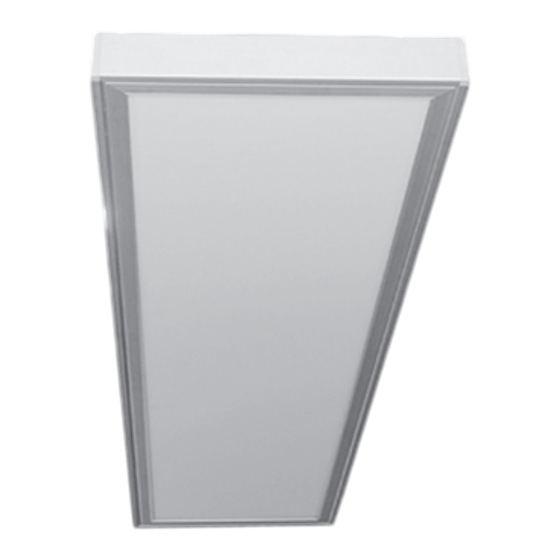

FRAME FOR LED PANEL
Dimensioni/ Dimensions: L.1200 X W.300 X H.43mm
Materiale: Alluminio Bianco / Material: White Aluminium
MANUALE UTENTE / USER MANUAL
1. Fissare i connettori angolari bianchi ai lati dei profilati (come
mostrato nella figura), montandone solo tre e lasciando libero uno dei
due lati che non verrà fissato al soffitto, per permettere l'inserimento
del pannello LED.
1. Install the white corner connectors on the sides of the profiles (like
in picture) mounting only three and not inserting one of the two sides
that will not be fixed to the ceiling, to allow insertion of the LED panel.
2. Appoggiare il frame dal lato dei fori sul soffitto e segnare i 6 fori da
praticare per installarlo.
2. Place the frame on the side of the holes on the ceiling and mark the
6 holes to be drilled to install it.
3. Fissare il frame al soffitto utilizzando tasselli e viti autofilettanti che
supportino il peso di tutta la struttura (frame + pannello LED).
3. Fix the frame using dowels and self tapping screws that support the
weight of the whole structure (frame + LED panel).
4.Togliere tensione alla rete elettrica.
- Collegare l'alimentatore alla rete elettrica e quindi al pannello LED.
- Inserire il pannello nel binario inferiore del frame, dal lato libero.
4.Turn off mains power.
- Connect power supply to the mains power and after to the Led panel.
- Insert led panel in the frame lower rail from open side.
5. Chiudere quindi il frame, inserendo l'ultimo profilato simultaneamente
su entrambe i connettori angolari bianchi.
5. Then close the frame, entering the last profile simultaneously on both
white corner connectors.
39.9P034040AW
39.9P034*
39.9P034*
Si compone di:
4 profilati;
4 connettori angolari bianchi;
6 tasselli ad espansione;
6 viti autofilettanti

Includes:

4 profiles;
4 white corner connectors;
6 expansion screws;
6 self tapping screws
