Life 39.9PL1120C User Manual

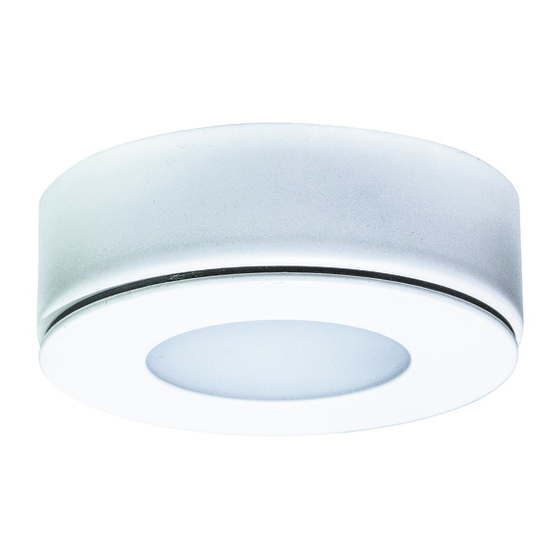

PUNTO LUCE PER MENSOLE IP20
Questo punto luce è ideale per illuminare alcune zone della casa o come luce di cortesia.
Può essere installato sotto mensole o nei controsoffitti.
This Led Down light is suitable for illuminating some areas of the house or as a courtesy light.
It can be installed under shelves or ceiling.
Consumo / Watt consumption:
Angolo di diffusione / Beam angle:
Luminosità / Luminous flux:
Input:
Temperatura di colore / Color Temperature:
Resa Cromatica / CRI:
Indice di protezione /Internal Protection:
Corpo / Material:
Dimensioni / Sizes:
Foro / Hole size:
Driver:

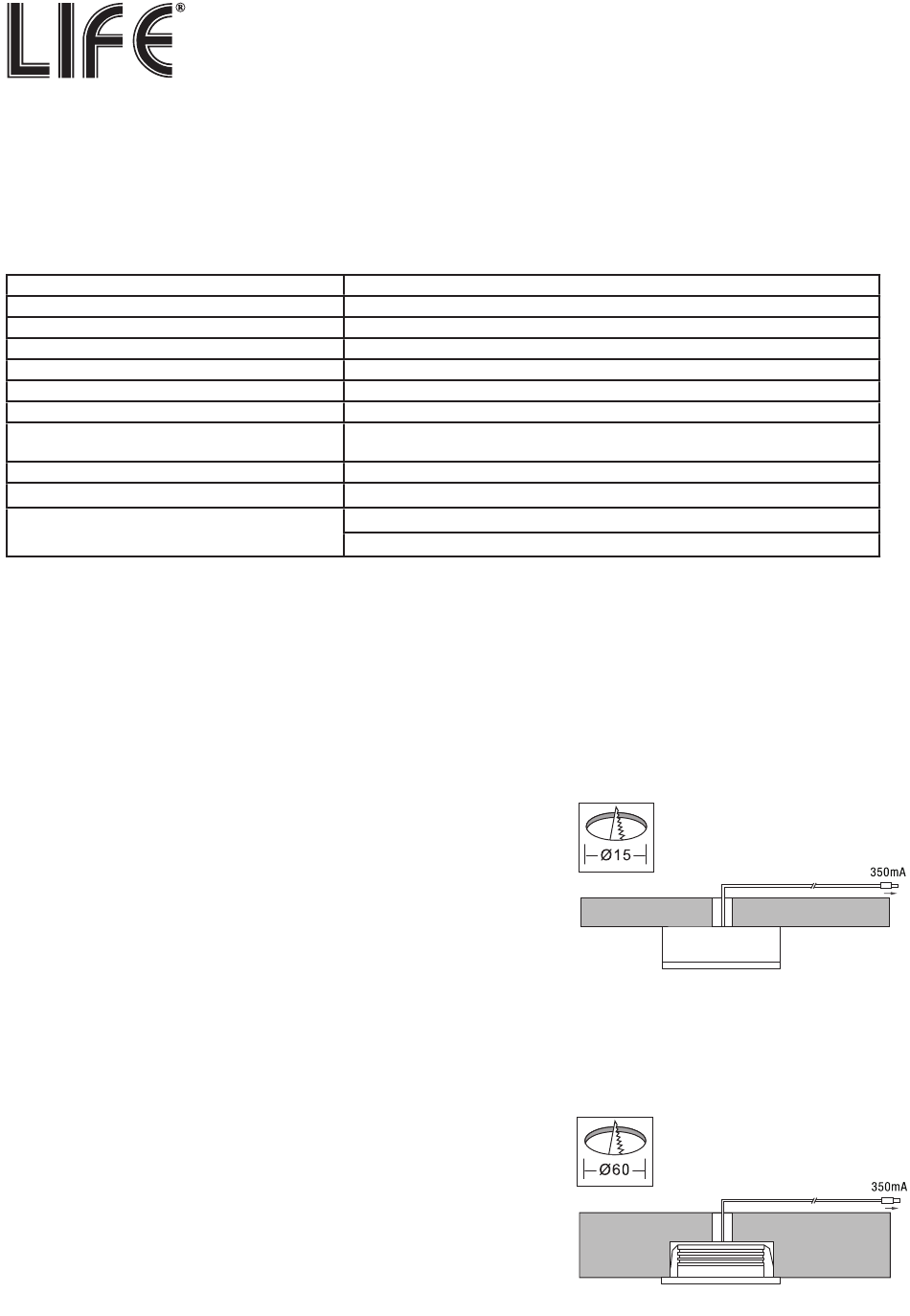

Istruzioni operative / Installation Instruction
E' possibile installare il punto luce con l'anello / It's possible installing Led Down light with plastic ring
1) Staccare l'anello dal punto luce ed appoggiarlo sotto una mensola o un controsoffitto.
2) Segnare i fori da praticare sotto una mensola o un controsoffitto prendendo come riferimento quelli praticati sull'anello.
3) Praticare i 2 fori per fissarla ed un ulteriore foro centrale, dal diametro di Φ15mm, per il passaggio dei cavetti di
alimentazione da collegare al driver.
4) Far passare i cavetti dal foro ed inserire il punto luce all'interno dell'anello.
5) Collegare i cavetti al driver e quindi all'alimentazione.
1) Remove ring from Led Down light and place it under a shelf or a
ceiling.
2) Mark holes to be made under a shelf or a ceiling referring to the ring
holes.
3) Drill two holes to fix Led Down light and another central hole, with
diameter of Φ15mm, for power supply cables to be connected to the
driver.
4) Insert power supply cables into central hole and place Led Down
light inside the ring.
5) Connect the power supply cables to the driver and then to mains power.
E' possibile installare il punto luce senza l'anello / It's possible installing Led Down light without plastic ring
1) Praticare un foro dal diametro di Φ60mm e di 15mm di profondità dove
si intende installare il punto luce.
2) Praticare un ulteriore foro per i cavi di alimentazione del diametro di
Φ15mm, sotto il primo foro.
3) Far passare i cavetti dal foro ed inserire il segna passo.
4) Collegare i cavetti al driver e quindi all'alimentazione.
1) Drill a hole with diameter of Φ60mm and depth of 15mm, where you want
place Led down light.
2) Drill another hole for power supply cables with diameter of Φ15mm, under
first hole.
3) Insert power supply cables through hole of Φ15mm and then Led down
light too.
4) Connect the power supply cables to the driver and then to mains power.
MANUALE UTENTE / USER MANUAL
LED down light
3W
BA 100°
220lm
9-10V, 350mA
3000K (bianca calda / Warm white)
Ra 80
IP20
Corpo in alluminio bianco - Anello in plastica bianco
Body in white aluminum - Plastic ring white
Ø66mm x H15mm (H21mm con l'anello / with plastic ring)
Ø60mm (Riferito alle installazioni senza anello / for plastic ring installations)
Input: 220-240V~50-60Hz
Output: 8-10V 3W 350mA
39.9PL1120C
Collegamento al Driver

Connection to the Driver

Collegamento al Driver
Connection to the Driver
