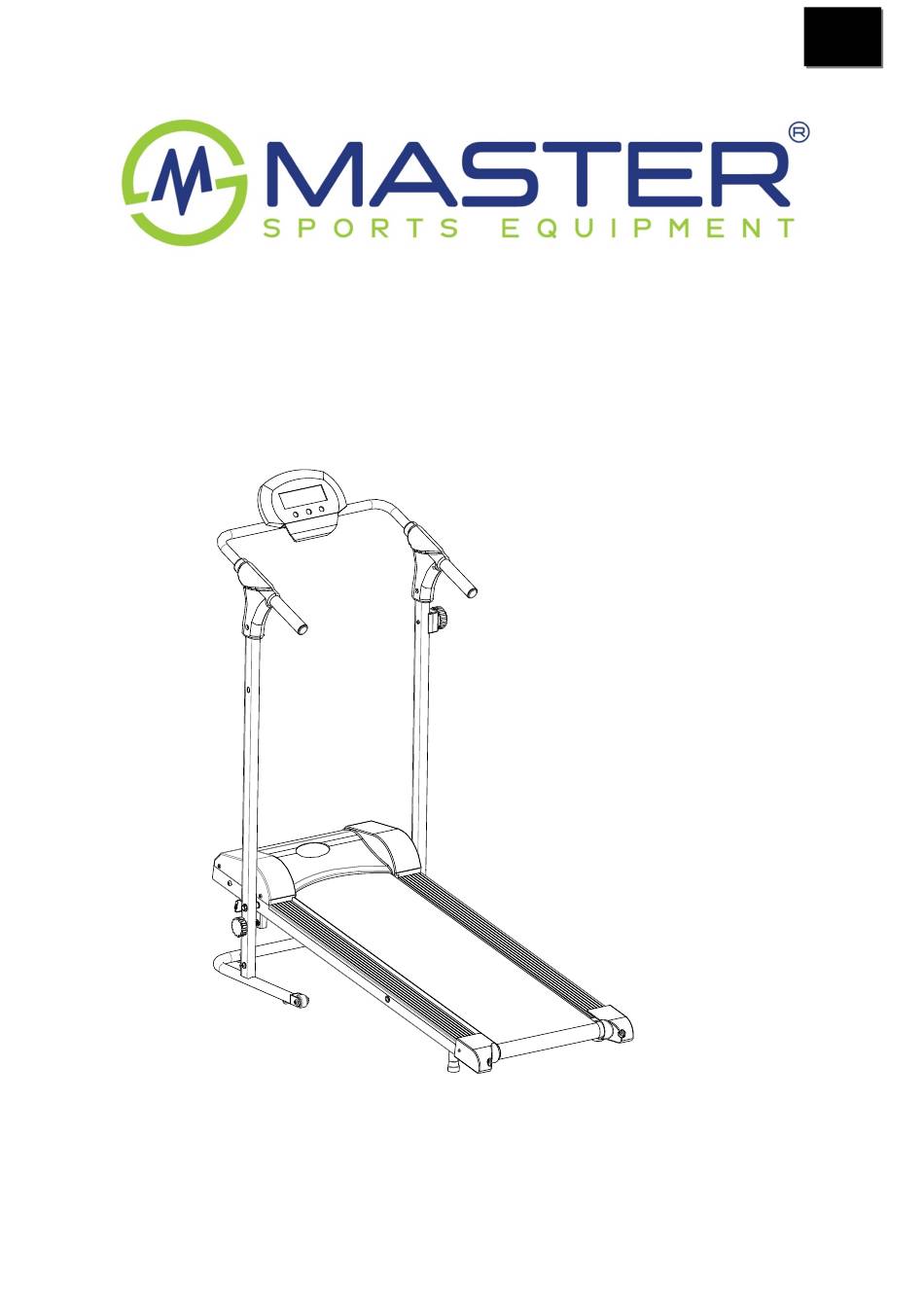

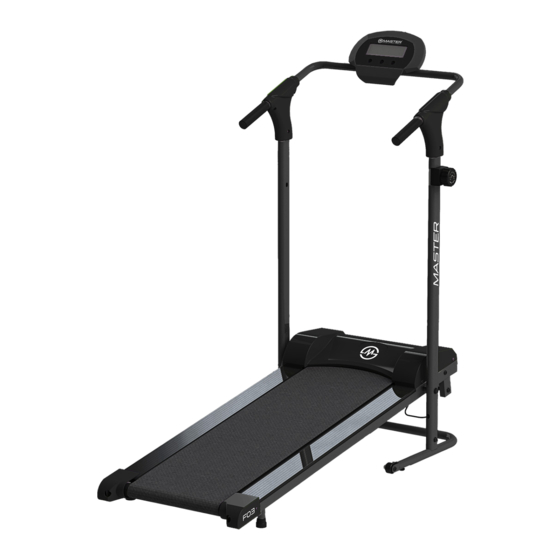

- Page 1 ® Magnetický běžecký pás MASTER F-03 MAS-F03 Návod k použití...
- Page 2 Upozornění – Před prvním použitím pásu si přečtěte následující pokyny. Pro prodloužení životnosti pásu je třeba provádět pravidelnou údržbu. Neprováděním pravidelné údržby můžete zkrátit záruční dobu výrobku. Důležité bezpečnostní upozornění Umístěte pás na rovnou a pevnou podlahu. Nepokládejte pás na koberec s vysokým chlupem. Může dojít k poškození jak koberce tak stroje. Za strojem musí...
- Page 3 Nákres: P2R-L P2R-R P2L-R P2L-L P13R P13L...
- Page 4 Seznam šroubů...
- Page 5 Seznam částí č. Popis Č. Popis Hlavní rám M8×10 šroub Stabilizační tyč Ø8.5×Ø16 plochá podložka Levá svislá tyč M5 šroub Pravá svislá tyč Osa předního válce Rukojeti M6 šroub Držák magnetu M8 šroub předního válce Přední tyč rámu M3 šroub senzoru Osa zadního válce M8 šroub držáku magnetu Computer...
- Page 6 Složení stroje KROK 1： ① Připevněte svislé tyče (A3L &A3R) k přední stabilizační tyči. ② Dotáhněte pomocí 8 ks šroubů M8-40（9）, 4 ks Ø8.5×Ø 16 podložek (10), 4 ks Ø8.3×Ø16 podložek (6). 9 10...
- Page 7 KROK 2: Dejte kryt motoru (P4) na přední stranu hlavního rámu (A1), pak dotáhněte pomocí 4 ks M5×10 šroubu (1）.
- Page 8 KROK 3: ① Připevněte hlavní rám (A1）a svislé tyče（A3L/A3R）pomocí 2 šroubů M10x60（7）a 2 ks plochých podložek Ø10.5×Ø22 （8）. ② Spojte kabel 1 a kabel 2 v levé tyči, pak připevněte kryt kabelu (P17）na tyč.
- Page 9 KROK 4: ① Připevněte rukojeti （A4）na svislé tyče (A3L/A3R）, pak je dotáhněte pomocí 2 šroubů M8×40（2）a 2 ks podložky Ø8.3×Ø16（6）. ② Spojte kabel 2 (002) z rukojeti （A4）a kabel 1 (001) z levé tyče （A3L），dejte kabely do tyče a zakryjte krytkou P17. Dejte kryty na svislou tyč, pak je dotáhněte pomocí...
- Page 10 KROK 5: ① Připevněte computer na držák na rukojeti a dotáhněte pomocí 2 šroubů M5×10（1）. ② Připojte kabel 1 z compteru ke kabelu 2 z rukojeti （A4), pak vložte kabely do tyče zakryjte jej krytkou P17.
- Page 11 Skládání pásu Uvolněte šroub (P7) z levé tyče, pak pás složte dle obrázku níže. ② ① Pak pomocí šroubu (P7) pás opět zajistěte.
- Page 13 Seřízení pásu Pokud se na běžeckém pásu vyskytne cokoli z následujích situací, seřiďte jej pomocí imbusového klíče. 1. Pokud se běžecký pás pohybuje na pravou stranu, uvolněte šroub (T2) a upravte správnou polohu. Totéž proveďte, pokud je stejný stav na levé straně běžeckém pásu. 2.
- Page 14 COMPUTER Tlačítka: MODE vyberete požadovanou funkci SET (pokud obsahuje) nastavíte hodnoty vybraných funkcí čas- vzdálenost-kalorie RESET (pokud obsahuje) zmáčknutím tlačítka vymaže danou hodnotu na nulu RECOVERY (pokud obsahuje)zmáčkněte tlačítko pro zjištění kondice Funkce TIME (čas): Stiskněte tlačítko MODE, dokud se ukazatel nezastaví na na položce TIME. Při běhu se bude zobrazovat celkový...
- Page 15 Zahřívací / Strečinková cvičení Úspěšné cvičení začíná zahřívacími cvičeními a končí zklidňujícími cvičeními. Zahřívací cvičení připraví vaše tělo na následující nároky při cvičení. Díky zklidňujícím cvičením se vyhnete svalovým problémům. Dále zde naleznete popisy cvičení pro rozehřátí a zklidnění. Mějte, prosím, na paměti následující body: ...
- Page 16 Copyright - autorská práva Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo zakazuje reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti MASTER SPORT s.r.o.. Společnost MASTER SPORT s.r.o. pro použití informací, obsažených v tomto návodu k použití...
- Page 17 ® Magnetický bežecký pás MASTER F-03 MAS-F03 Návod na použitie...
-
Page 18: Dôležité Bezpečnostné Upozornenie
Upozornenie – Pred prvým použitím pásu si prečítajte následujúce pokyny. Pre predĺženie životnosti pásu je potrebné robiť pravidelnú údržbu. Nerobením pravidelnej údržby môžete skrátiť záručnú dobu výrobku. Dôležité bezpečnostné upozornenie Umiestnite pás na rovnú a pevnú podlahu. Nepokladajte pás na koberec s vysokými chlpmi. Môže dôjsť k poškodeniu ako koberca, tak aj stroja. - Page 19 Nákres: P2R-L P2R-R P2L-R P2L-L P13R P13L...
- Page 20 Zoznam skrutiek...
- Page 21 Zoznam časti č. Popis Č. Popis Hlavný rám M8×10 skrutka Stabilizačná tyč Ø8.5×Ø16 plochá podložka Ľavá zvislá tyč M5 skrutka Pravá zvislá tyč Os predného valca Rukoväte M6 skrutka Držiak magnetu M8 skrutka predného valca Predná tyč rámu M3 skrutka senzoru Os zadného valca M8 skrutka držiaku magnetu Computer...
- Page 22 Zloženie stroja KROK 1： ③ Pripevnite zvislé tyče (A3L &A3R) k prednej stabilizačnej tyči. ④ Dotiahnite pomocou 8 ks skrutiek M8-40（9）, 4 ks Ø8.5×Ø 16 podložiek (10), 4 ks Ø8.3×Ø16 podložiek (6). 9 10...
- Page 23 KROK 2: Dajte kryt motora (P4) na prednú stranu hlavného rámu (A1), potom dotiahnite pomocou 4 ks M5×10 skrutiek (1）.
- Page 24 KROK 3: ③ Pripevnite hlavný rám (A1）a zvisle tyče（A3L/A3R）pomocou 2 skrutiek M10x60（7）a 2 ks plochých podložiek Ø10.5×Ø22 （8）. ④ Spojte kábel 1 a kábel 2 v ľavej tyči, potom pripevnite kryt kábla (P17) na tyč.
- Page 25 KROK 4: ③ Pripevnite rukoväte （A4）na zvislé tyče (A3L/A3R）, potom ich dotiahnite pomocou 2 skrutiek M8×40（2）a 2 ks podložky Ø8.3×Ø16（6）. ④ Spojte kábel 2 (002) z rukoväte（A4）a kábel 1 (001) z ľavej tyče （A3L），dajte káble do tyče a zakryte krytkou P17. Dajte kryty na zvislú...
- Page 26 KROK 5: ③ Pripevnite computer na držiak na rukoväti a dotiahnite pomocou 2 skrutiek M5×10（1）. ④ Pripojte kábel 1 z compteru ku káblu 2 z rukoväte （A4), potom vložte káble do tyče zakryte ich krytkou P17.
- Page 27 Skladanie pásu Uvoľnite skrutku (P7) z ľavej tyče, potom pás zložte podľa obrázku nižšie. ② ① Potom pomocou skrutiek (P7) pás opäť zaistite.
- Page 29 Nastavenie pásu Pokiaľ sa na bežeckom páse vyskytne čokoľvek z následujúcich situácii, nastavte ho pomocou imbusového kľúča. 1. Pokiaľ sa bežecký pás pohybuje na pravú stranu, uvoľnite skrutku (T2) a upravte správnu polohu. To isté spravte, pokiaľ je rovnaký stav na ľavej strane bežeckom páse. 2.
- Page 30 COMPUTER Tlačidla: MODE vyberiete požadovanú funkciu SET (pokiaľ obsahuje) nastavíte hodnoty vybraných funkcii čas- vzdialenosť-kalórie RESET (pokiaľ obsahuje) stlačením tlačidla vymaže danú hodnotu na nulu RECOVERY (pokiaľ obsahuje) stlačte tlačidlo pre zistenie kondície Funkcie TIME (čas): Stlačte tlačidlo MODE, dokým sa ukazateľ nezastaví na položke TIME. Pri behu sa bude zobrazovať...
- Page 31 Zahrievacie / Strečingové cvičenia Úspešné cvičenie začína zahrievacími cvičeniami a končí ukľudňujúcimi cvičeniami. Zahrievacie cvičenie pripraví vaše telo na nasledujúce nároky pri cvičení. Vďaka ukľudňujúcim cvičeniam sa vyhnete svalovým problémom. Ďalej tu nájdete popisy cvičení pre rozohriatie a ukľudnenie. Majte prosím na pamäti nasledujúce body: ...
- Page 32 Copyright - autorské práva Spoločnosť MASTER SPORT s.r.o. si vyhradzuje všetky autorské práva k obsahu tohoto návodu na použitie. Autorské právo zakazuje reprodukciu častí tohto návodu alebo ako celku treťou stranou bez výslovného súhlasu spoločnosti MASTER SPORT s.r.o.. Spoločnosť...
- Page 33 ® Magnetic treadmill MASTER F-03 MAS-F03 User´s manual...
-
Page 34: Important Safety Instructions
Important Safety Instructions WARNING - Read all instructions before using this appliance. 1. Read all instructions before using the treadmill. Use the treadmill only in the way described in this instruction book. 2. It is the responsibility of the owner to ensure that all users are adequately informed of all precautions. -
Page 35: Exploded Diagram
EXPLODED DIAGRAM P2R-L P2R-R P2L-R P2L-L P13R P13L... -
Page 36: Hardware Packing List
Hardware packing list... -
Page 37: Part List
Part list Part name Q’ty Part name Q’ty Main Frame M8×10 screw Stabilizer Ø8.5×Ø16 flat cushion Left upright tube M5 screw Right upright tube Axis of front roller Handlebar M6 screw Magnet Holder M8 front roller fixed screw Front tube of main frame M3 speed sensor screw M8 magnet holder screw Axle for Rear Roller... - Page 38 Running board Running belt Square tube cover Cable cover Front roller Rear roller M5×10 screw M8×40 screw M4×16 screw M5×15 screw M5 screw Ø8.3×Ø16 Arc cushion M10×60 outer hexagon screw Ø10.5×Ø22 flat cushion...
-
Page 39: Assembly Steps
Assembly steps Step 1： ⑤ Put the uright tubes (A3L &A3R) to the front stabilizer ⑥ Tighten by 8pcs M8-40 screw（9）、4 pcs Ø8.5×Ø 16 flat cushion（10）、4pcs Ø8.3×Ø16 Arc cushion（6）. 9 10... - Page 40 Step 2： Put motor cover (P4) on the front side of main frame（A1），then tight it by 4pcs M5×10 screw（1）.
- Page 41 Step3： ⑤ Tighten main frame （A1）and upright tube（A3L/A3R） by 2pcs M10x60 screw（7）and 2 pcs Ø10.5×Ø22 flat cushion（8）. ⑥ Connect cable 1&cable 2 of left upright tube, then put cable cover（P17）on the tube.
- Page 42 Step 4： ⑤ Put handlebar（A4）on the upright tube（A3L/A3R）, then tight by 2pcs M8×40 screw（2）and 2pcs Ø8.3×Ø16 arc cushion（6）. ⑥ Connect cable2 (002) of handlebar（A4）and Cable1(001) of left upright tube（A3L），put extra cables into the tube and cover it by P17. Put covers on the upright tube, then lock by 4pcs M4x16 and 4pcs M5x15. P2R-L P2L-L P2R-R...
- Page 43 Step 5： ⑤ Put console on the fixed holder of handlebar and tightby 2pcs M5×10（1）. ⑥ Connect console（P1）cable 1（001）and handlebar（A4）cable 2（002），then put extra cable into tube and cover it by P17.
- Page 44 Fold ways Take out the knob (P7) from left upright tube, then fold it like the pic as belows. ② ① Then use the knob (P7) to lock the left upright tube.
- Page 46 Belt Adjust instruction If any of the following happens to the running belt, please use the tool to adjust it. 1.When the running belt moves to the right side, loose the Knob(T2) to adjust the right position. Doing the same if the same condition happen on the left side running belt.
-
Page 48: Stretch Exercise
Stretch exercise No matter how you do sports, please do some stretch at first, The warm muscle will extend easily, so warm up yourself with 5-10minutes, Then We suggest the following stretch exercise, five times.10counts for each time or longer do these exercise again after sports. QUADRICEPS STRETCH With one hand against a wall for balance, reach behind you and pull your right foot up.
