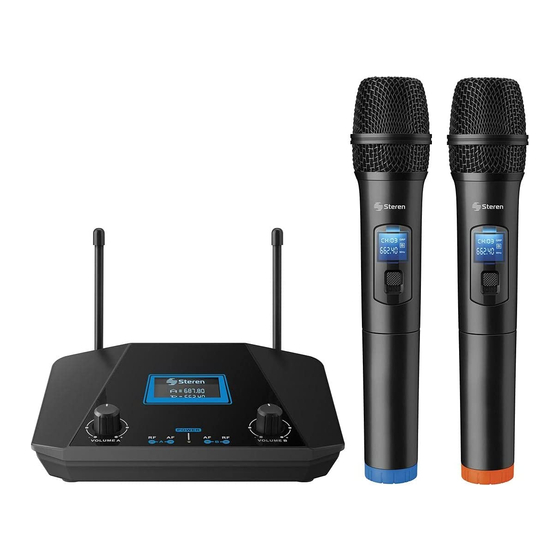

- Page 1 WR-809 UHF Sistema con 2 micrófonos inalámbricos UHF Manual de instrucciones V0.0 / 0517v...
- Page 2 Antes de utilizar el producto, lea cuidadosamente este instructivo para evitar cualquier mal funcionamiento. La información presentada sirve únicamente como referencia sobre el producto. Debido a actualizaciones pueden existir diferencias. Consulte nuestra página web www.steren.com para obtener la versión más reciente de este manual. PRECAUCIONES •...
- Page 3 PARTES Receptor Controles de volumen para micrófonos (A y B) Indicador de receptor Indicadores de encendido señal AF (saturación en Indicadores de señal RF el micrófono) (micrófono encendido) Antenas Botón de encendido / apagado Salida de audio Salida de audio Entrada de desbalanceada balanceada...
- Page 4 Micrófono Rejilla Interruptor de encendido/apagado/ silencio Compartimento para baterías...
-
Page 5: Instalación De Las Baterías
INSTALACIÓN DE LAS BATERÍAS Gire la tapa del Inserte dos baterías AA. Tome en cuenta compartimento para la polaridad. baterías y retírela del micrófono. Repita el proceso en el otro micrófono... - Page 6 CONEXIONES...
- Page 7 INSTRUCCIONES Una vez realizadas las conexiones... Presione el botón para encender el receptor. Encienda los micrófonos. Identifique la perilla de volu- men correspondiente como se muestra en la imagen.
-
Page 8: Especificaciones
ESPECIFICACIONES Micrófono Entrada: 3 V - - - (2 x AA) Rango de frecuencia: 614 MHz – 806 MHz Poder de transmisión: 10 dBm Máximo nivel de entrada: 0 dBV Temperatura de operación: -10 a 50 °C Receptor Alimentación: 13 -15 V - - - 1 A Rango de frecuencia: 614 MHz –... - Page 9 WR-809 UHF UHF cordless microphone system User manual V0.0 / 0517v...
- Page 10 Before to use the product, please read carefully this manual to avoid any malfunction. The info in this manual is shown as reference. Due to updates can exist differences. Consult our website www.steren.com to obtain the current version of this manual. CAUTIONS •...
- Page 11 PARTS Receiver Microphones volume controls (A and B) AF signal Working indicator indicator (microphone RF signal indicators saturation) (microphone working) Antennas On / Off button Balanced audio Power input 6.3 mm unbalanced output audio output...
- Page 12 Microphone Grill On / Mute / Off switch Batteries compartment...
- Page 13 BATTERIES PLACEMENT Turn and remove the Insert two AA batteries. Ensure that the batteries compartment polarity is right. cover. Repeat this steps with the second microphone...
- Page 14 CONNECTIONS...
- Page 15 INSTRUCTIONS Once make the connections... Press the button to turn on the rceiver. Turn on the microphones. Identify the corresponding volume knob as shown in the image.
-
Page 16: Specifications
SPECIFICATIONS Microphone Input: 3V - - - (2xAA) Frequency range: 614 MHz – 806 MHz Transmission power: 10 dBm Maximum input level: 0 dBV Operating temperature: -10 to 50°C Receiver Input: 13-15 V - - - 1 A Frequency range: 614 MHz – 806 MHz Frequency repsonse: 40 Hz to 18 KHz ±3 dB SNR: >...
