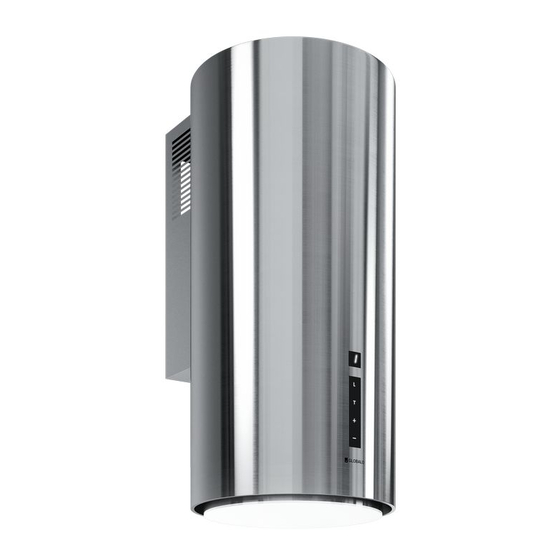

Summary of Contents for GLOBALO Heweno 39
- Page 1 PL Okap kuchenny EN Wall Hood DE Wandhaube HEWENO Heweno 39 PL Instrukcja montażu i użytkowania EN Operating and installation instructions DE Gebrauchs- und Montageanleitung...
-
Page 2: Table Of Contents
Spis treści OGÓLNE WARUNKI BEZPIECZEŃSTWA I MONTAŻU OCHRONA ŚRODOWISKA DANE TECHNICZNE MONTAŻ I EKSPLOATACJA TRYB PRACY Z WYCIĄGIEM LUB ZAMKNIĘTYM OBIEGIEM POWIETRZA PRZYGOTOWANIA PRZED INSTALACJĄ OKAPU 10-11 INSTALACJA OKAPU FILTR WĘGLOWY WYMIANA ŻARÓWKI PODŁĄCZENIE ELEKTRYCZNE CZYSZCZENIE I KONSERWACJA FILTR PRZECIWTŁUSZCZOWY 14-15 STEROWANIE PRACĄ... - Page 3 Zalecamy również jej zachowanie, aby móc z niej skorzystać w każdej chwili. Zespół GLOBALO Dla zapewnienia Państwu maksymalnego bezpieczeństwa w użytkowaniu zakupionego urządze- nia, najważniejsze treści niniejszej instrukcji zostały wyróżnione następującym symbolem: SYMBOL UWAGA, WSKAZUJE NA MOŻLIWE NIEBEZPIECZEŃSTWA W UŻYTKOWANIU OKAPU.
-
Page 4: Ogólne Warunki Bezpieczeństwa I Montażu
OGÓLNE WARUNKI BEZPIECZEŃSTWA I MONTAŻU • Zachowaj niniejszą instrukcję obsługi, aby móc z niej skorzystać w każdej chwili. • Zapoznaj się z treścią niniejszej instrukcji obsługi, która zawiera dokładne informacje dotyczące instalacji, montażu i konserwacji okapu. • Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach w niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają... -
Page 5: Ochrona Środowiska
OCHRONA ŚRODOWISKA Urządzenie zostało wykonane z wysokiej jakości materiałów, które nadają się do ponownego wykorzystania. Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (Rys. 1) oznacza, że podlega on selektywnej zbiórce, zgodnie z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE. Jeżeli na wyrobie umieszczony jest symbol przekreślonego kontenera na odpady (Rys. -
Page 6: Dane Techniczne
DANE TECHNICZNE Dane techniczne zawarte w niniejszej instrukcji obsługi oraz na dołączonych do okapu etykietach zostały uzyskane poprzez wykonanie pomiarów i obliczeń zgodnie z wymogami rozporządzenia UE nr 65/2014 oraz 66/2014. HEWENO 39 Napięcie: 220 – 240V Częstotliwość: ~50 Hz... - Page 7 UWAGA! ŚRUBY I ELEMENTY MOCUJĄCE STOSUJ ZGODNIE Z INSTRUKCJĄ. W PRZECIWNYM WYPADKU MOŻE ZAISTNIEĆ RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM. Minimalna odległość zawieszenia okapu pomiędzy powierzchnią urządzenia grzewczego (ku- chenka gazowa, elektryczna), a najniższą częścią okapu kuchennego (ilustracja poniżej) powinna wynosić, nie mniej niż 40 cm dla kuchenek o zasilaniu elektrycznym i nie mniej niż 50 cm dla kuchenek gazowych.
-
Page 8: Tryb Pracy Z Wyciągiem Lub Zamkniętym Obiegiem Powietrza
TRYB PRACY Z WYCIĄGIEM LUB Z ZAMKNIĘTYM OBIEGIEM POWIETRZA Przy trybie z wyciągiem powietrza (Rys. 4) opary zostają wyprowadzone do atmosfery kanałem wentylacyjnym przez system wyciągu. Rys. 4 Przy trybie z obiegiem zamkniętym powietrza opary zostają uwolnione od drobinek tłuszczu oraz zapachów i ponownie wydmuchiwane do kuchni (Rys. -
Page 9: Przygotowania Przed Instalacją Okapu
• Sprawdź, czy w miejscach w których będą wykonane wiercenia nie znajdują się przewody in- stalacyjne (elektryczne, hydrauliczne itp.). • Przygotuj następujące narzędzia: miarkę, ołówek, wiertarkę / wkrętarkę, wiertło Ø8 mm, śru- bokręt, poziomicę. UWAGA! ZACHOWAJ OSTROŻNOŚĆ, ABY NIE PORYSOWAĆ OKAPU. HEWENO 39 Rys. 6... -
Page 10: Instalacja Okapu
INSTALACJA OKAPU 1. Zdemontuj wieszak okapu poprzez odkręcenie 4 śrub mocujących. Rys. 7 2. Zaznacz ołówkiem punkty mocowania wieszaka do ściany. Następnie wywierć otwory w zaznaczonych miejscach i włóż do nich kołki. Ø +300 KUCHENKI ELEKTRYCZNE MIN. 40 CM KUCHENKI GAZOWE MIN. 50 CM Rys. - Page 11 3. Przykręć stabilnie wieszak do ściany za pomącą wkrętów i przygotowanych wcześniej otworów. Następnie nasuń okap na wieszak i przykręć go 4 śrubami do wieszaka. Rys. 9 4. Podłącz rurę do króćca silnika. Następnie można podłączyć kabel sieciowy do prądu. Rys.10 UWAGA! PO ZAKOŃCZENIU MONTAŻU NALEŻY USUNĄĆ...
-
Page 12: Filtr Węglowy
FILTR WĘGLOWY Okap może być wyposażony w filtr węglowy. Zastosuj go wyłącznie wtedy, kiedy okap nie jest podłączony do przewodu wentylacyjnego. Umieść filtr na filtrze przeciwtłuszczowym jak poka- zuje to Rys.11 i 12. Wymiany filtra węglowego dokonuj co 3-6 miesięcy. Rys. -
Page 13: Wymiana Żarówki
WYMIANA ŻARÓWEK LED Wymiana plafonu led wyłącznie poprzez wykwalifikowany personel. PODŁĄCZENIE ELEKTRYCZNE Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w we- wnętrznej części okapu. Jeżeli okap wyposażony jest we wtyczkę, umieść ją w gniazdku wtyko- wym spełniającym wymagania obowiązujących przepisów i znajdujących się w łatwo dostępnym miejscu jak pokazuje to Rys. -
Page 14: Sterowanie Pracą Okapu
STEROWANIE PRACĄ OKAPU (PRZYCISKI NA OKAPIE) Okap posiada sterowanie sensorowe (dotykowe) z wyświetlaczem i podświetlanymi polami Wyświetlacz LED Wybrany stopień prędkości (1,2,3,4), będzie pokazany przy pomocy wskaźnika stopnia prędkości i numerycznego Regulacja prędkości Naciśnięcie klawisza minus „–” spowoduje zmniejszenie prędkości turbiny. Naciśnięcie klawisza plus „+”... -
Page 15: Co Robić W Razie Napotkania Problemu
Włączanie i wyłączanie oświetlenia • Aby włączyć oświetlenie okapu należy nacisnąć przycisk „L” . Ponowne naciśnięcie powoduje wyłączenie oświetlenia. • Naciśnij i przytrzymaj (2-3sek) przycisk „L” aby zmienić natężenia światła. Timer (funkcja wyłączania okapu po określonym czasie) • Aktywacja: Funkcja timer umożliwia zaprogramowanie wyłączenia turbiny po określonym czasie. -
Page 16: Etykieta Energetyczna
Wydajność jest niewystarczająca / okap pracuje głośniej niż powinien: • Sprawdź, czy przekrój przewodu wentylacyjnego jest wystarczający i czy nie ma zbyt dużo załamań i ostrych kątów. • Sprawdź, czy w kanale wentylacyjnym nie zakleszczyła się klapa ciągu powrotnego (jeśli taka jest opcjonalnie zamontowana). -
Page 17: Sposoby Zmniejszenia Wpływu Procesu Gotowania Na Środowisko
Model: ___________________ Numer serii: ___________________ Te informacje można znaleźć na tabliczce znamionowej. Znajduje się ona wewnątrz okapu i jest widoczna po zdjęciu metalowych filtrów. Model HEWENO 39 Moc silnika 275 W Moc oświetlenia Moc całkowita 284 W Napięcie / 220-240V/50Hz częstotliwość... -
Page 18: Rozwiązywanie Problemów
Zgłoszenie naprawy okapu można dokonać poprzez formularz dostępny na stronie www.globalo.pl/serwis/ ROZWIĄZYWANIE PROBLEMÓW Objawy Przyczyny wystąpienia Sposoby naprawy Po 35 godzinach pracy okap sygnalizuje Naciśnij i przytrzymaj przez ok. Podczas pracy okapu na wyświetlaczu konieczność wyczyszczenia lub wymiany 6s pole „-” na panelu dotykowym. Umyj pojawia się... -
Page 19: Informacje O Gwarancji
INFORMACJE O GWARANCJI W okresie 2 lat od daty sprzedaży produktu, GLOBALO pokrywa wszystkie koszty napraw uste- rek, ewidentnie spowodowanych wadami produkcyjnymi. Z gwarancji wyłączone są żarówki, bez- pieczniki i filtry oraz wszelkiego rodzaju uszkodzenia, które powstały wskutek błędnego montażu i wadliwej instalacji wentylacyjnej. - Page 20 Table of GENERAL INFORMATION ON SAFETY AND INSTALLATION contents ENVIRONMENTAL PROTECTION TECHNICAL SPECIFICATION 24-25 INSTALLATION AND OPERATION OPERATING MODE WITH EXHAUST OR CLOSED AIR CIRCULATION PREPARATION BEFORE HOOD INSTALLATION 28-29 HOOD INSTALLATION CARBON FILTER LIGHT BULB REPLACEMENT POWER SUPPLY CONNECTION CLEANING AND MAINTENANCE ANTI-GREASE FILTER 32-33...
- Page 21 We also recommend that you keep the manual in an easily accessible place so that you can consult it at any time. GLOBALO team In order to ensure the maximum safety of the device, the most important information has been marked with the following symbol: THE CAUTION SYMBOL INDICATES POSSIBLE DANGERS WHEN USING THE HOOD.
-
Page 22: Table Of General Information On Safety And Installation
GENERAL INFORMATION ON SAFETY AND INSTALLATION • Keep the manual in an easily accessible place so that you can consult it at any time. • This manual contains detailed information on the installation and maintenance of the range hood. • The product may slightly differ from the range hood presented in this manual, but the recommendations regarding operation, maintenance and installation apply to the same extent. -
Page 23: Environmental Protection
ENVIRONMENTAL PROTECTION The product is made of high quality recyclable materials. The symbol of a crossed-out wheelie bin on the product (Fig. 1) indicates that the end users should segregate the product from other waste at end-of-life, in accordance with the provisions of Directive 2012/19/EU of the European Parliament and of the Council. -
Page 24: Technical Specification
The technical specification presented in this manual and on the labels placed on the product is based on measurements and calculations in accordance with the requirements of EU Regulation 65/2014 and 66/2014. HEWENO 39 Supply Voltage 220 – 240V Frequency:... - Page 25 CAUTION! USE SCREWS AND FASTENERS APPROVED IN THE MANUAL TO AVOID THE RISK OF ELECTRIC SHOCK. The minimum distance between the surface of the cooker and the lowest part of the range hood (see figure below) must be at least 40 cm for electric cookers and 50 cm for gas cookers. If the cooker manual indicates a greater distance than specified above, follow the instructions in the cooker manual.
-
Page 26: Operating Mode With Exhaust Or Closed Air Circulation
OPERATING MODE WITH EXHAUST OR CLOSED AIR CIRCULATION In case of operation with air extraction (Fig. 4), the vapours are exhausted to the atmosphere through the ventilation duct by means of the extraction system. Fig. 4 With the air recirculation mode, the vapours are freed from grease particles and odours and blown back into the kitchen (Fig. -
Page 27: Preparation Before Hood Installation
• Make sure there are no lines of electric and plumbing installations in places where holes will be drilled. • Prepare the following tools: tape measure, pencil, drill/driver, Ø8 mm drill bit, screwdriver, level. CAUTION! TAKE CARE NOT TO SCRATCH THE HOOD. HEWENO 39 Fig. 6... -
Page 28: Hood Installation
HOOD INSTALLATION 1. Remove the kitchen hood mounting bracket by unscrewing the 4 mounting bolts. Fig. 7 2. Use a pencil to mark the attachment points of the mounting bracket to the wall. Ø +300 ELECTRIC COOKERS MIN. 40 CM Fig. - Page 29 3. Screw the mounting bracket securely to the wall with screws and the previously prepared holes. Then slide the kitchen hood onto the mounting bracket and screw it to the mounting bracket with 4 mounting bolts. Fig. 9 4. Connect the pipe to the engine stub. Adjust the height of the bezel. Fig.
-
Page 30: Carbon Filter
CARBON FILTER The hood can be equipped with a carbon filter. Install it only when the hood is not connected to the ventilation duct. Place the filter on the grease filter as shown in Fig.11 and12. Replace the carbon filter every 3-6 months. Fig. -
Page 31: Light Bulb Replacement
LED BLUB REPLACEMENT The installation must be carried out by qualified personnel. POWER SUPPLY CONNECTION The supply voltage must correspond to the voltage indicated on the identification plate placed inside the hood. If the hood is equipped with a plug, insert it in an accessible socket compliant with the applicable regulations, as it shows is in Fig. -
Page 32: Settings
SETTINGS (BUTTONS ON THE HOOD) The hood has a touch control with display and illuminated control panel LED display The selected speed level (1,2,3,4) will be indicated by the speed level indicator and the numerical Speed control Pressing the minus key “–” will reduce the turbine speed. -
Page 33: In Case Of Problems
Switching the lighting on and off • To turn on the hood lighting, press the „L” button. Pressing it again turns off the lighting. • Press and hold (2-3 seconds) the „L” button to change the light intensity. Timer (function to switch off the hood after a specified time) •... -
Page 34: Energy Label
Insufficient efficiency / noisy operation: • Check whether the cross-section of the ventilation duct is sufficient and whether it has not too many bends and sharp angles. • Check if the return flap (if optionally installed) is not jammed in the ventilation duct. •... -
Page 35: Reducing The Impact Of Cooking On The Environment
7350001 GLOBALO MAX Ul. Maków 10 38-500 Sanok The identification plate shown in the figure above is only an example. The data may differ for other models. To request a hood repair, you can use the form available at www.globalo.pl/serwis/... -
Page 36: Troubleshooting
TROUBLESHOOTING Problem Possible reason Solution After 35 hours of operation, the display Press and hold down for approx. When the hood is operating, a flashing „F” indicates that the anti-grease filter needs 6s the „-” button on the panel. Clean the appears on the display*. -
Page 37: Warranty
WARRANTY Within the period of 2 years from the date of purchase of the product, GLOBALO undertakes to cover all repair costs for faults which are obviously caused by manufacturing defects. The war- ranty does not cover burnt bulbs, fuses and filters, as well as any damage due to faulty installation and ventilation system. - Page 38 Inhaltsverzeichnis 40-41 ALLGEMEINE SICHERHEITS- UND MONTAGEBEDINGUNGEN UMWELTSCHUTZ TECHNISCHE DATEN 42-43 MONTAGE UND BETRIEB ABLUFTBETRIEB ODER UMLUFTBETRIEB VORBEREITUNGEN ZUR INSTALLATION DER DUNSTABZUGSHAUBE 46-47 INSTALLATION DER DUNSTABZUGSHAUBE KOHLEFILTER AUSTAUSCH DER LED-LAMPE ELEKTRISCHER ANSCHLUSS REINIGUNG UND WARTUNG FETTFILTER 50-51 STEUERUNG DER DUNSTABZUGSHAUBE WAS IST BEI PROBLEMEN ZU TUN? ENERGIEETIKETT METHODEN ZUR REDUZIERUNG DER UMWELTEINWIRKUNG DES KOCHPROZESSES KUNDENDIENST...
- Page 39 ZUGSHAUBE. FÜR IHRE SICHERHEIT SIND DIE MIT DIESEM SYMBOL GEKENNZEICHNETEN HINWEISE UNBEDINGT ZU BERÜCKSICHTIGEN! Hauptsitz der Firma GLOBALO Maków 10 Str. 38-500 Sanok Polen Tel.: +48 13 49 27 560 www.globalo.pl e-mail: biuro@globalo.pl Kundendienst: Tel.: +48 13 49 27 560 App. 3 Mobile: +48 609 055 660 e-mail: serwis@globalo.pl www.globalo.pl/serwis/...
-
Page 40: Allgemeine Sicherheits- Und Montagebedingungen
ALLGEMEINE SICHERHEITS- UND MONTAGEBEDINGUNGEN • Bewahren Sie diese Gebrauchsanleitung auf, um sie jederzeit nutzen zu können. • Lesen Sie den Inhalt dieser Gebrauchsanleitung, die detaillierte Informationen zur Installation, Montage und Wartung der Dunstabzugshaube enthält. • Die Dunstabzugshaube kann von der in Zeichnungen dieser Gebrauchsanleitung dargestellten Dunstabzugshaube abweichen, aber die Empfehlungen für Betrieb, Wartung und Montage bleiben jedoch unverändert. -
Page 41: Umweltschutz
• Kinder dürfen nicht mit dem Gerät spielen. • Reinigung und Wartung dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden. ACHTUNG! DIE ZUGÄNGLICHEN TEILE KÖNNEN WÄHREND DES HERDBETRIEBS HEISS SEIN. WENN SCHRAUBEN ODER BEFESTIGUNGELEMENTE NICHT NACH VORGABEN DER GEBRAUCHS- UND MONTAGEANLEITUNG VERWENDET WERDEN, BESTEHT EINE STROMSCHLAGGEFAHR UMWELTSCHUTZ Das Gerät ist aus hochwertigen Materialien hergestellt, die wiederverwendet werden können. -
Page 42: Technische Daten
TECHNISCHE DATEN Die in dieser Gebrauchsanleitung und auf den der Dunstabzugshaube beigelegten Etiketten ge- nannten technischen Daten wurden aufgrund der nach den EU-Verordnungen Nr. 65/2014 und Nr. 66/2014 durchgeführten Messungen und Berechnungen ermittelt. HEWENO 39 Spannung: 220 – 240V Frequenz:... - Page 43 ACHTUNG! VERWENDEN SIE SCHRAUBEN UND BEFESTIGUNGSELEMENTE GEMÄSS DER GEBRAUCHSANLEITUNG. ANDERNFALLS BESTEHT EINE STROMSCHLAGGEFAHR: Bei der aufgehängten Dunstabzugshaube darf der Mindestabstand zwischen der Herdfläche (Gasherd, Elektroherd) und der am niedrigsten gelegenen Teil der Dunstabzugshaube (siehe Bild unten) nicht weniger als 40 cm bei den mit Strom und nicht weniger als 50 cm bei den mit Gas betriebenen Herden betragen.
-
Page 44: Abluftbetrieb Oder Umluftbetrieb
ABLUFTBETRIEB ODER UMLUFTBETRIEB Beim Abluftbetrieb (Abb. 4) werden die Kochdünste über das Abluftrohr und das Abluftsystem nach draußen abgeleitet. Abb. 4 Beim Umluftbetrieb werden die Kochdünste von Fettpartikeln und Gerüchen befreit und dem Küchenraum wieder zugeführt (Abb. 5). Damit die Gerüche durch die Dunstabzugshaube absor- biert werden, ist obligatorisch ein Aktivkohlefilter zu verwenden. -
Page 45: Vorbereitungen Zur Installation Der Dunstabzugshaube
• Prüfen Sie, ob an denjenigen Stellen, wo Bohrungen durchzuführen sind, keine (elektrische, hydraulische u.dgl.) Installationsleitungen vorhanden sind. • Halten Sie folgende Werkzeuge bereit: Zollstock, Bleistift, Bohrmaschine / Handschrauber, Bohrer Ø8 mm, Schraubenzieher, Wasserwaage. ACHTUNG! MIT VORSICHT VORGEHEN: DIE DUNSTABZUGSHAUBE NICHT ANKRATZEN. HEWENO 39 Abb. 6... -
Page 46: Installation Der Dunstabzugshaube
INSTALLATION DER DUNSTABZUGSHAUBE 1. Lösen Sie 4 Befestigungsschrauben, um die Wandhalterung der Haube zu entfernen. 2. Markieren Sie die Befestigungspunkte der Wandhalterung mit einem Bleistift. Bohren Sie dann Abb. 7 die Löcher in den markierten Positionen und setzen Sie die Dübel in diese ein. Ø... - Page 47 3. Befestigen Sie die Wandhalterung mithilfe der Schrauben und der zuvor gebohrten Löcher fest. Schieben Sie dann die Haube auf die Wandhalterung und befestigen Sie sie mit 4 Schrauben an die Wandhalterung. Abb. 9 4. Das Abluftrohr an den Flansch des Motors montieren. Die Schachthöhe anpassen. Abb.
-
Page 48: Kohlefilter
KOHLEFILTER Die Dunstabzugshaube kann mit einem Aktivkohlefilter ausgestattet sein. Dieser darf nur ver- wendet werden, wenn die Dunstabzugshaube an keine Abluftleitung angeschlossen ist. Den Filter auf dem Fettfilter platzieren wie in Abb.11 und 12 gezeigt. Der Aktivkohlefilter alle 3-6 Monate gewechselt werden. -
Page 49: Austausch Der Led-Lampe
AUSTAUSCH DER LED-LAMPE LED-Plafond-Austausch nur durch qualifiziertes Personal. ELEKTRISCHER ANSCHLUSS Die Netzspannung muss derjenigen Spannung entsprechen, die auf einem im Innenteil der Dunst- abzugshaube angebrachten Schild angegeben ist. Ist die Dunstabzugshaube mit einem Stecker ausgestattet, stecken Sie ihn in die Steckdose ein, die geltenden Vorschriften erfüllt und an einer leicht zugänglichen Stelle platziert ist, wie es zeigt ist in Abb. -
Page 50: Steuerung Der Dunstabzugshaube
STEUERUNG DER DUNSTABZUGSHAUBE (TASTEN AUF DER DUNSTABZUGSHAUBE) Die Dunstabzugshaube ist mit einer Touch-Sensor Steuerung mit Display und beleuchtetem Bedienfeld LED Anzeige Die gewählte Geschwindigkeitsstufe (1,2,3,4) wird durch eine Geschwindigkeitsstufen Anzeige und durch eine Zahlenanzeige dargestellt Geschwindigkeitsregulierung Durch Drücken der Minus-Taste „–” wird die Arbeitsgeschwindigkeit der Turbine heruntergeschaltet. -
Page 51: Was Ist Bei Problemen Zu Tun
Ein- und Ausschalten der Beleuchtung • Um die Dunstabzugshaube einzuschalten, drücken Sie die „L“-Taste . Erneutes Drücken schaltet die Beleuchtung aus. • Halten Sie die „L“-Taste gedrückt (2-3 Sek.), um die Lichtintensität zu ändern. Timer (Zeitschalterfunktion zum Ausschalten der Abzugshaube nach vorgegebener Zeit) Aktivierung Durch die Timer-Funktion kann die Turbine nach einer vorgegebenen Zeit ausgeschaltet werden. -
Page 52: Energieetikett
Ihnen gekauften Gerätes fest, wenden Sie sich bitte an unsere Serviceabteilung, wo Sie jederzeit professionelle Hilfe bekommen können. Das Servicepersonal steht für Sie von Montag bis Freitag von 9.00 Uhr bis 17.00 Uhr zur Ver- fügung: Tel.-Nr.: +48 13 49 27 560 App. 3 und Mobil: +48 609 055 660 oder E-Mail: serwis@globalo.pl... -
Page 53: Lösung Der Probleme
Modell: ___________________ Serien-Nr: ___________________ Diese Informationen sind dem Datenschild zu entnehmen. Er ist im Inneren der Dunstabzugshaube vorhanden und ist zu sehen, nachdem Sie das Metallfilter ausbauen. Modell HEWENO 39 Motorleistung 275 W Beleuchtungsleistung Gesamtleistung 284 W Spannung / 220-240V/50Hz... - Page 54 Symptome Ursachen Reparaturmethoden Auf dem Display wird eine der Drehgeschwindigkeitsstufen angezeigt, Die Dunstabzugshaube ist für ca. 15 Voraussichtlich ist das Bedienfeld die Dunstabzugshaube reagiert nicht, Sekunden vom Netz zu trennen und dann abgestürzt. wenn die Steuerungsschaltflächen wieder einzuschalten. betätigt werden*. Die Dunstabzugshaubeturbine schaltet Um die Zeitschaltuhr zu deaktivieren, ist nach 15 Minuten Betrieb aus, auf dem...
-
Page 55: Informationen Über Die Garantie
INFORMATIONEN ÜBER DIE GARANTIE In einem Zeitraum von 2 Jahren ab Verkaufsdatum des Produkts übernimmt GLOBALO alle Kosten für die Reparatur von Fehlern, die eindeutig auf Herstellungsfehler zurückzuführen sind. Ausge- schlossen von der Garantie sind Glühbirnen, Sicherungen und Filter sowie alle Arten von Schäden, die durch unsachgemäße Montage und mangelhafte Belüftungsinstallation verursacht werden. - Page 56 Maków 10 38-500 Sanok Polska / Poland / Polen Tel.: +48 13 49 27 560 www.globalo.pl e-mail: biuro@globalo.pl Serwis / Service / Kundendienst: Tel.: +48 13 49 27 560 wew. 3 Kom.: +48 609 055 660 e-mail: serwis@globalo.pl www.globalo.pl/serwis/...
