Handbuch | Wallbox Mini
Busregister und Funktionen /
BUS register and functions
Information
• Es ist auch möglich die Überwachung und die
Abänderung der BUS Einstellungen mit Standard-
programmen wie QModBus und RS485 Converter
vorzunehmen. z.B. DSD TECH oder Model SH-U10.
Natürlich können auch andere marktübliche Programme
oder Konverter verwendet werden.
Zum besseren Verständnis haben wir die Basisstrukturen
dieser Programme im Folgenden dargestellt.

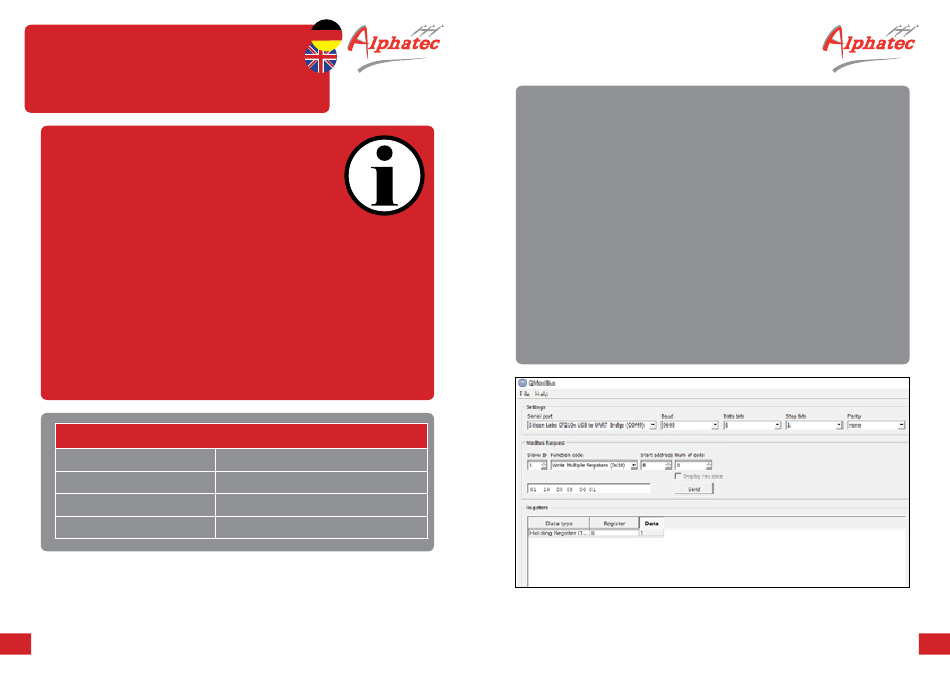

• For BUS monitoring and changing the settings it is possible
to use standard programs like QmodBus and USB to RS485
Converter. e.g. DSD TECH or Model SH-U10.
It is also possible to use any other relevant program
or converter. There are plenty of them on the market.
For better understanding the basic structure of these
kind of programs is shown in the following.
BUS Verbindung / BUS connection
Baudrate / baud rate
Parität / parity
Stopbits / stop bits
Data Bit / data bit
34
Technische Änderungen unter Vorbehalt | Stand 03/2022 | DB9.0029
9600
keine / none
1
8
Standard Kommunikationsrahmen /
standard communication frame
1. Protokol: Modbus RTU (HEX) /
protocol: modbus RTU (HEX)
2. 8-Bit Slave-Adresse (0 x 01) /
8-bit slave address (0 x 01)
3. Funktionsmodus (z.B. 0 x 0,3 / 0 x 10) /
function mode (e.g. 0 x 0,3 / 0 x 10)
4. N x 8 Bit-Daten – Registeradresse (16 Bit); Anzahl der Spulen
(16 Bit, z.B. 0 x 09 für alle Register, die mit der Adresse 0 x 00
beginnen); tatsächliche Daten (z.B. 16 Bit integer) /
N x 8 bit data – register address (16 bit); number of coils
(16 bit, e.g. 0 x 09 for all registers if starting with address 0 x 00);
actual data (e.g. 16 bit integer)
5. 16 Bit zykilische Redundanzprüfung (CRC)
zur Benachrichtigungsverifizierung /
16 bit cyclic redundary check (CRC) for message verification
Technische Änderungen unter Vorbehalt | Stand 03/2022 | DB9.0029
35
