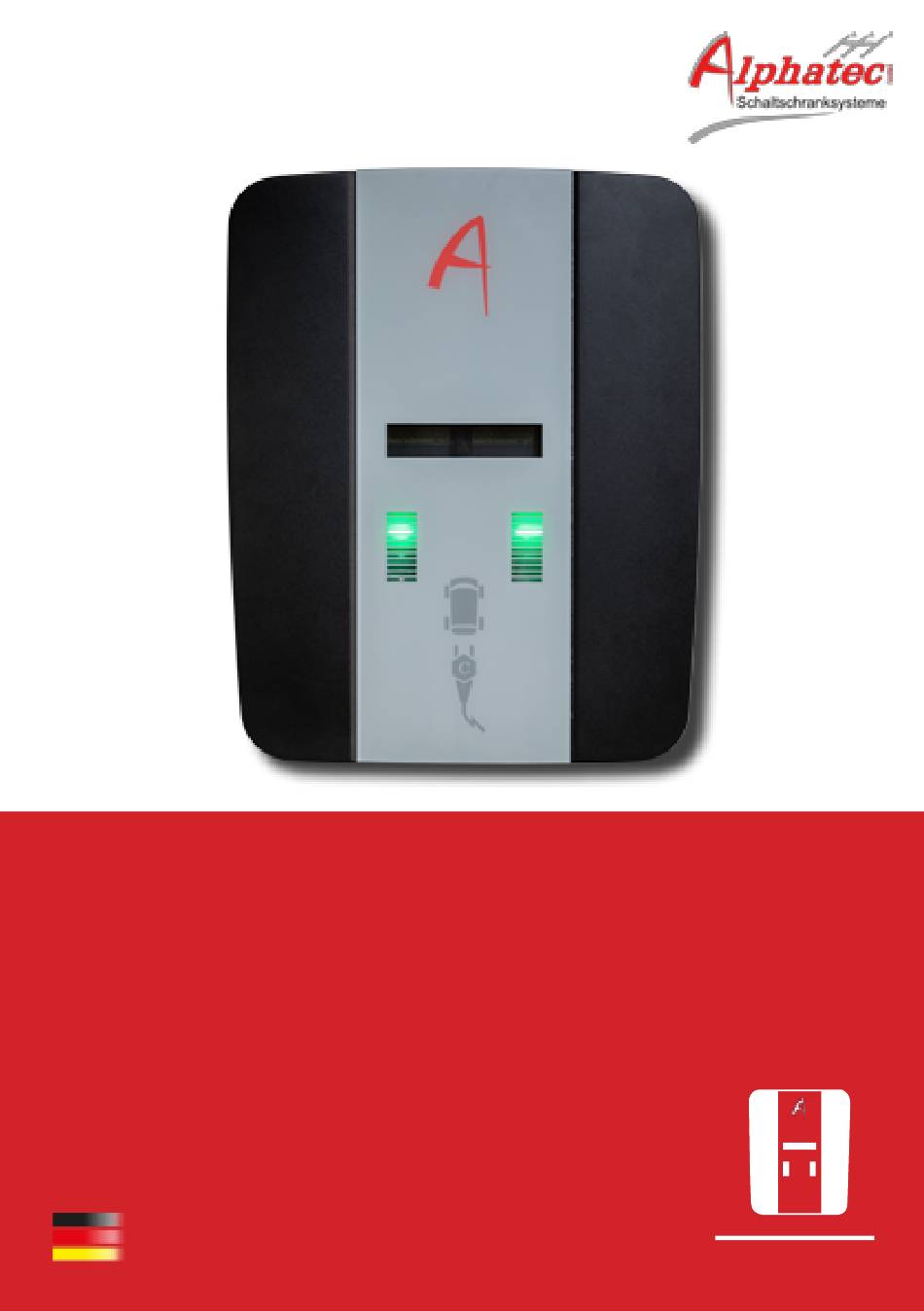

- Page 1 Technical Specifications Bedien- und Installationshandbuch Wallbox Power Wallbox Power MADE GERMANY #electrifyyourcar...
-
Page 2: Table Of Contents
Installation und Handhabung / installation an operation Installation mit Hausanschluss / Installation with a domestic outlet 16 – 18 Installation Schritt für Schritt / Installation step by step Varianten der Wallbox Power (3-fasig / 32A) Erstinspektion / Artikel- Ladebuchsen Leistung Schließfunktion Initial inspection... -
Page 3: Hauptmerkmale

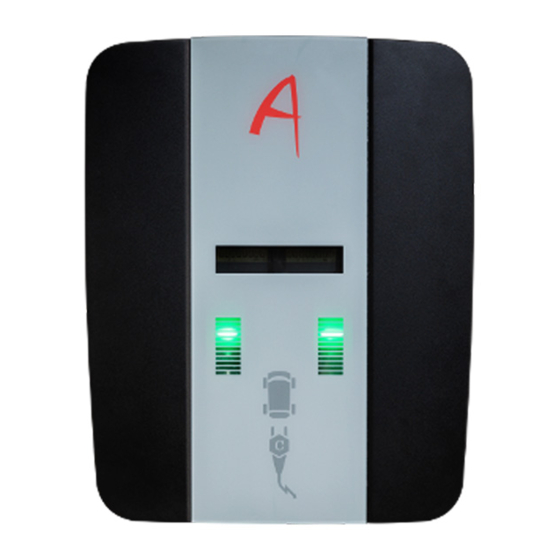

Handbuch | Wallbox Power Manual | Wallbox Power Hauptmerkmale Key features Dual-Port AC Wallbox Basic Dual-Port AC Wallbox Basic Diese einfache und kompakte AC-Wallbox mit ihrer Typ-2-Steckdose ist This basic and compact AC Wallbox with it´s Type 2 socket, is suitable für den Plug-and-Play-Einsatz im Heimgebrauch. -
Page 4: Wichtige Sicherheitsinformationen
Handbuch | Wallbox Power Manual | Wallbox Power Wichtige Sicherheitsinformationen Important safety information Beachten Sie unbedingt die in dieser Anleitung gekennzeichneten It is essential that you pay close attention to the safety instructions Sicherheitshinweise und Vorsichtsmaßnahmen. Weitere Sicherheits- and precautions marked in this manual. Further safety and operating und Bedienungshinweise sind an und in der Ladestation angebracht. -
Page 5: Installation Und Handhabung
Handbuch | Wallbox Power Manual | Wallbox Power Installation und Handhabung Installation and operation Bei dem beschriebenen Ladegerät für Elektro- The described charger for electric vehicles is a product fahrzeuge handelt es sich um ein Produkt, das nur that may only be connected by qualified electricians. - Page 6 Handbuch | Wallbox Power Manual | Wallbox Power Installation und Handhabung Installation and operation Geeignete orte für die Installation Place of installation Bitte beachten Sie, dass der richtige Ort für die Please be aware that the right place for Installation...
- Page 7 Handbuch | Wallbox Power Manual | Wallbox Power Installation und Handhabung Installation and operation Empfohlene Werkzeuge für die Installation recommended tools for installation • Schraubendreher für Schlitzschraube • screwdriver for slotted screws • Schraubendreher Torx TX20 • screwdriver Torx TX20 •...
-
Page 8: Installation Mit Hausanschluss / Installation With A Domestic Outlet
Handbuch | Wallbox Power Installation mit Hausanschluss / Installation with a domestic outlet Vorgeschriebene Leistungsschutzschalter und Fehlerstromschutzschalter in den Zuleitungen JEDES Ladepunktes. Required MCB and RCB (FI) – RCB in the supply lines of EVEry charging point. • Typen mit integriertem MID-Zähler erhältlich... - Page 9 Handbuch | Wallbox Power Installation Schritt für Schritt / Installation step by step 2. Wandbefestigung / wall attachment • Verwenden Sie 4 Schrauben, um die Box an der Wand zu befestigen. Verwenden Sie je nach Wandmaterial die 1. Abdeckung öffnen / remove cover beiliegenden Schrauben und Kunststoffdübel •...
- Page 10 Handbuch | Wallbox Power Installation Schritt für Schritt / Installation step by step 4. Deckelverschraubung / lid fixation • Befestigung des Deckels mit 2 Schrauben von hinten. Der Deckel muss vollständig und ohne sichtbaren 3. Wiederverschluss / reclosure Abstand zum Sockel geschlossen sein. •...
-
Page 11: Erstinspektion / Initial Inspection
Handbuch | Wallbox Power Handbuch | Wallbox Power Erstinspektion / Einstellen des Maximal-Stroms / Initial inspection Maximum current adjustment • Öffnen Sie 2 Schrauben von der Unterseite und 2 Schrauben • Das Einstellen einer Strombegrenzung ist mit dem integrierten von der Oberseite, um die Tür zu entfernen Drehschalter einfach möglich. - Page 12 Handbuch | Wallbox Power Manual | Wallbox Power Einstellen des Maximal-Stroms Maximum current setting Schritt für Schritt Step by step Stellen Sie sicher, dass die Stromquelle Ensure that the power source is disconnected. abgesteckt ist. Turn the rotary switch with a small srewdriver Drehen Sie den Drehschalter mit einem to the correct position (see table).
-
Page 13: Verbindung Mit Externer Steuerung Connection To External Control
Handbuch | Wallbox Power Verbindung mit externer Steuerung Connection to external control K204 (LED with Resistors): 1: +SV 1933-100100 EV-Controller, basic 2: G 3: G 4: B earth Cont L Welding detection K201: 1: GND 2: WELD K401 ( 5V, 1mA):... -
Page 14: Wartung Und Pflege / Maintenance And Cleaning
Handbuch | Wallbox Power Handbuch | Wallbox Power Wartung und Pflege / Spezifikation / Maintenance and cleaning technical data sheet • Nach DGUV V3 ist der Betreiber elektrischer Anlagen gesetzlich Allgemein / general verpflichtet, die Anlagen auf ihren funktions- und sicherheits- technisch einwandfreien Zustand hin zu überprüfen. - Page 15 Handbuch | Wallbox Power Spezifikation / technical data sheet Anschluss am fahrzeug / vehicle interface Ladepunkt links / Infrastruktur Steckdose, Typ 2, IEC 62196-2 / Anschluss / connection charging point left charging socket, type 2, IEC 62196-2 Ladepunkt rechts /...
- Page 16 Handbuch | Wallbox Power Spezifikation / technical data sheet Information • Die installierten Stromzähler sind für die Abrechnung nach EU-Recht zugelassen Sicherheits- und Schutzvorrichtung / (MID-konform). Je nach Landesvorschriften safety and protective devices können weitere Zulassungen erforderlich sein. Zulassung auf Anfrage.
- Page 17 Spezifikation / Spezifikation / technical data sheet technical data sheet Zulassung / certification Artikel-nr. für original zubehör von Alphatec / item number for original accesories from Alphatec DIN EN 61851-1 / IEC 61851-22 DIN IEC/TS 61439-7 Zubehörteil / accesorie item Artikelnummer / item number...
-
Page 18: Maße / Dimensions
Handbuch | Wallbox Power Maße / dimensions Produktmaße / dimensions of product Technische Änderungen unter Vorbehalt | Stand 03/2022 | DB9.0043 | DB9.0044 Technische Änderungen unter Vorbehalt | Stand 03/2022 | DB9.0043 | DB9.0044... - Page 19 Alphatec Schaltschranksysteme GmbH Bibersbach 2a | 93179 Brennberg | Deutschland Tel.: +49 (0)9484 951090 | Fax: +49 (0)9484 951095 info@alphatec-systeme.de...
