ILLUMINATION SYSTEM
with
Charge Controller
2
bulbs
SKU: 0146-2
User manual
Certificate of warranty
Manuale d'uso
Certificato di garanzia
Manual de utilizare
Certificat de garanție
Használati utasítás
Jótállási bizonylat
Solar Panel
LED Bulbs
3
4
bulbs
bulbs
SKU: 0146-3
SKU: 0146-4
English
Italiano
Română
Magyar
Advertisement
Table of Contents
Related Manuals for AGRO ELECTRO 0146-2
Summary of Contents for AGRO ELECTRO 0146-2
- Page 1 ILLUMINATION SYSTEM with Solar Panel Charge Controller LED Bulbs 2 3 4 bulbs bulbs bulbs SKU: 0146-2 SKU: 0146-3 SKU: 0146-4 User manual English Certificate of warranty Manuale d'uso Italiano Certificato di garanzia Manual de utilizare Română Certificat de garanție Használati utasítás...

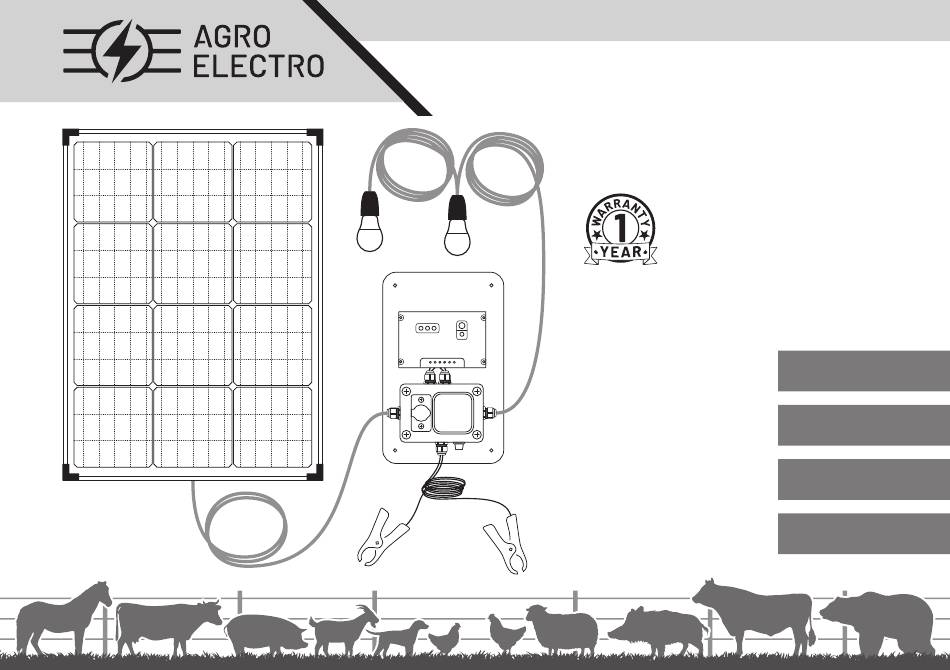

- Page 2 Fig. A – Solar panel – Control panel – LED bulbs – Accumulator connection clamps – Charge indicator – Charge level indicator – Programmed output indicator (unused) – Work mode (unused) – Work mode button (unused) – Solar panel + –...
- Page 3 Fig. B Fig. C Recommended mounting of the solar panel. Mounting the solar panel on a roof. Applicable only if it's Tilt in 45° and orient toward south. facing toward south and it's tilted in approximately 45 degrees. Otherwise a supporting structure can be built for the solar panel to fulfill the orientation coditions.
-
Page 4: Installation
Solar illumination system Installation A solar illumination system is a perfect solution on remote loca- The system is shipped as partially assembled. Length of the cables: tions where the 230 V mains is not available. The system is primarily • Solar panel ↔ Control panel – 5 m. intended to illuminate indoor locations, but it allows to connect •... -
Page 5: Starting The System
devices may be connected here, such as mobile device chargers, Accumulator FM-transmitters, electric fence energizers, etc. Pay attention to the time these devices are connected – you should disconnect the Use a 12 V acidic or gel accumulator to store the collected energy. devices as soon as those aren't used, especially nighttime, to prevent Attention, the package does not contain the accumulator! Do not use the accidental discharge of the accumulator. -
Page 6: Stopping The System
Fuse parameters: 5×20 mm, glass, 10 A. Stopping the system To verify or to replace the fuse, unscrew the fuse socket cap (Fig. A), take out the fuse and check the presence of the thin Before altering the connections, cover the solar panel with a light wire in the glass tube in the front of a strong light. - Page 7 1. Conditions 5. Use of the product in unsuitable environmental conditions – actions of chemical materials, noxious substances, smoke, extreme 1. To validate the warranty, the buyer must provide this Certificate of dust or moisture. Product damage caused by bad weather. Warranty and a proof of the purchase –...
- Page 8 Sistema di illuminazione solare Istallazione Il sistema di illuminazione fotovoltaica è una soluzione efficace in Il sistema viene fornito parzialmente assemblato. Lunghezza del cavo: aree in cui non c'è accesso alla rete 230 V – baite, roulotte, ovile, • Pannello solare ↔ Pannello di controllo – 5 m. ecc.
-
Page 9: Avvio Del Sistema
risparmiare l’energia dell’ accumulatore – si ricarica solo alla luce del Accumulatore giorno, inoltre in condizioni di tempo prevalentemente nuvoloso la ricarica giornaliera funziona con bassa efficienza. Per l'accumulo di energia utilizzare un’accumulatore da 12 V (per auto, tipo acido). Attenzione, l’ accumulatore non è incluso nel pacco! Il pannello di controllo prevede la connessione di un singolo consu- Non utilizzare accumulatore di tipo Ni-MH o Li-ion! matore con alimentazione da 12 V, con una spina di tipo accendisigari... -
Page 10: Manutenzione
Indicatore del livello di carica Sicurezza • Verde lampeggiante – Livello massimo di carica. In caso di un cortocircuito indesiderato, il fusibile sul pannello di • Verde continuo – Livello di carica normale. controllo potrebbe bruciarsi (Fig. A, ). Anche se è una pratica diffusa •... - Page 11 La durata media dell'uso dei prodotti è di cinque anni. Per questo 1. Mancata presentazione della ricevuta/fattura originale per l'ac- periodo, l'acquirente beneficia, a pagamento, del servizio post quisto del prodotto, accompagnata dal presente certificato di garanzia con parti originali. garanzia.
- Page 12 Sistem de iluminat solar Instalare Sistemul de iluminat fotovoltaic este o soluție eficientă în zonele Sistemul este furnizat parțial asamblat. Lungime cabluri: unde nu există acces la rețeaua de 230 V – cabane, rulote, stână, • Panou solar ↔ Regulator de încărcare – 5 m. etc.
-
Page 13: Pornirea Sistemului
iluminat cât se poate de redus pentru a conserva energia acumu- Acumulatorul latorului – aceasta se reîncarcă doar în timp de zi, de asemenea în vreme preponderent înnorată reîncărcarea zilnică funcționează cu Pentru stocarea energiei utilizați un acumulator de 12 V (acumulator un randament redus. - Page 14 Indicator nivel de încărcare Siguranța • Verde intermitent – Nivel de încărcare maxim. În caz de un scurtcircuit nedorit, poate să ardă siguranța fuzibilă • Verde continuu – Nivel de încărcare normal. aflată pe panoul de comandă (Fig. A, ). Deși este o practică răspân- •...
- Page 15 2. Pierderea garanției Durata medie de utilizare a produselor este de cinci ani. Pentru această perioadă cumpărătorul beneficiază, contra cost, de service Garanția produselor se acordă doar în condițiile în care produsele post garanție, cu piese originale. sunt utilizate în mod corespunzător, de asemenea dacă sunt satisfă- Garanția produselor este acordată...
-
Page 16: Üzembe Helyezés
Napelemes világításrendszer Üzembe helyezés A napelemes világításrendszer kitűnő megoldás olyan helyeken, A rendszert részben összeszerelve forgalmazzuk. A kábelek hossza: ahol nincs lehetőség a 230 V-os hálózati áramellátáshoz csatlakozni. • Napelem ↔ Vezérlő panel – 5 m. Elsősorban fedett helyiségek kivilágítására alkalmas, de ezen kívül •... -
Page 17: A Rendszer Használata
szinten való tartása érdekében – az akku csakis nappal töltődik újra, Akkumulátor ráadásul borús időben az újratöltés csökkent hatásfokkal működik. A begyűjtött energia tárolására használjon egy 12 V-os akkumulátort A vezérlő panel egyetlen 12 V-os fogyasztó csatlakoztatását teszi (savas, vagy zselés típust). Vigyázat, az akkumulátort nem tartalmazza lehetővé... - Page 18 Töltöttségi szint A biztosíték • Villogó zöld – Maximális töltöttségi szint. Egy esetleges rövidzárlat esetén kiéghet a vezérlő panelen lévő kiol- • Folyamatos zöld – Normál töltöttségi szint. vadó biztosíték (A ábra, ). Habár könnyű megoldás a kiégett biztosí- • Folyamatos narancssárga – Alacsony töltöttségi szint. tékot egy vékony rézdróttal helyesíteni, ezt semmiképp sem ajánljuk, •...
- Page 19 2. A garancia elveszítése FIGYELEM: megengedett a rendszer módosítása azáltal, hogy lecse- réli, meghosszabbítja a vezetékeket, viszont a hibás kötésekből, A garanciális feltételek csakis akkor érvényesek, ha a termékek hiányos szigetelésekből eredő problémákért már a vásárló a felelős! rendeltetésszerűen vannak használva, továbbá, bizonyos adminiszt- A termékek átlagos használati időtartama 5 év.
