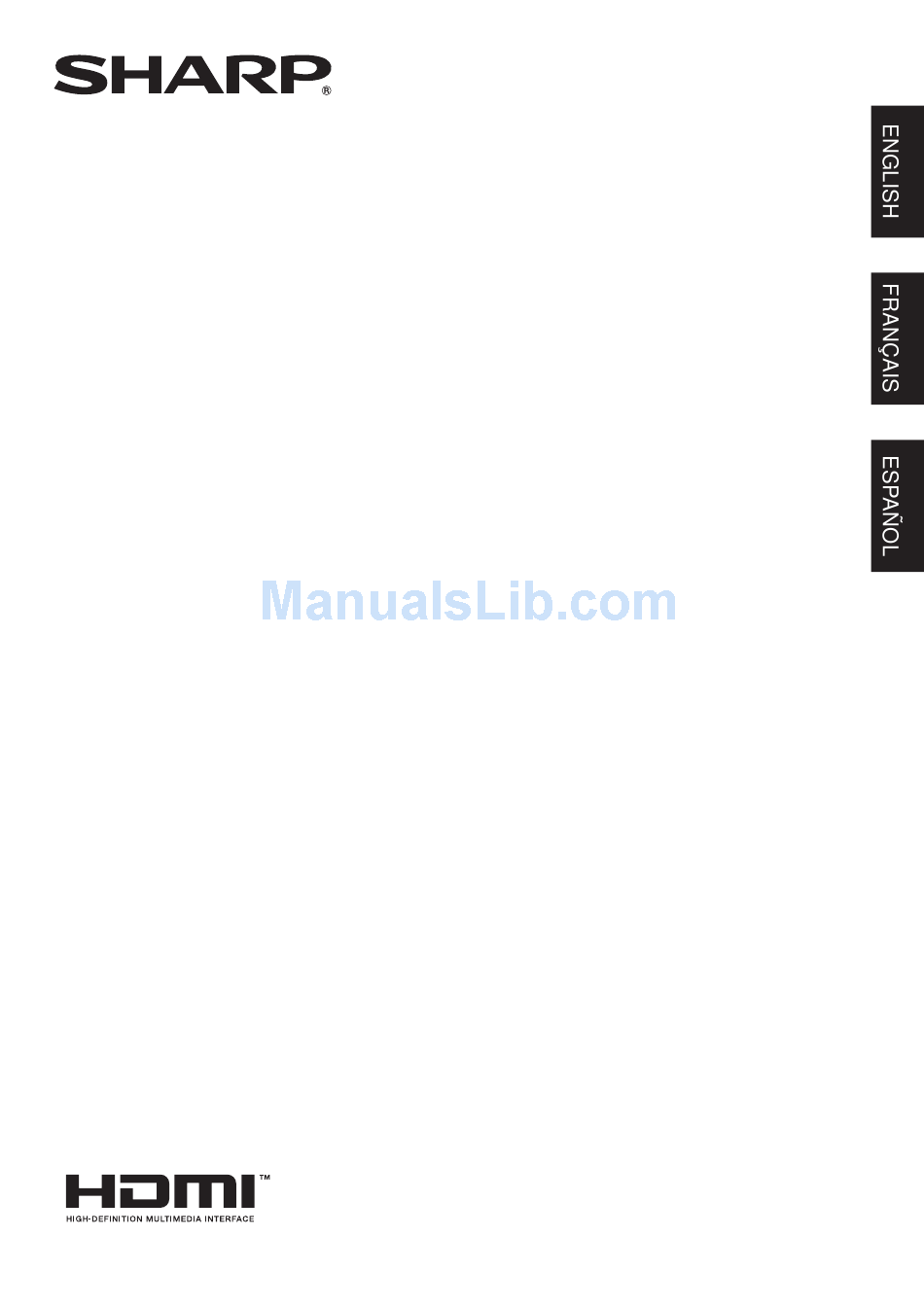

- Page 1 PN-L601B LCD MONITOR MONITEUR LCD MONITOR LCD SETUP MANUAL MANUEL D’INSTALLATION MANUAL DE INSTALACIÓN ENGLISH ... E1 FRANÇAIS ... F1 ESPAÑOL ... S1...
- Page 2 IMPORTANT: To aid reporting in case of loss or theft, please record the product’s model and serial numbers in the space provided. The numbers are located in the rear of the product. The wires in this mains lead are coloured in accordance with the following code: As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows: • The wire which is coloured GREEN-AND-YELLOW must be connected to the terminal in the plug which is marked by the...
-
Page 3: Table Of Contents
DEAR SHARP CUSTOMER Thank you for your purchase of a SHARP LCD product. To ensure safety and many years of trouble-free operation of your product, please read the Safety Precautions carefully before using this product. -
Page 4: Safety Precautions
Electricity is used to perform many useful functions, but it can also cause personal injuries and property damage if improperly handled. This product has been engineered and manufactured with the highest priority on safety. However, improper use can result in electric shock and/or fire. In order to prevent potential danger, please observe the following instructions when installing, operating and cleaning the product. To ensure your safety and prolong the service life of your LCD product, please read the following precautions carefully before using the product. -
Page 5: Safety Instruction
SAFETY PRECAUTIONS (Continued) 2 1. D o not stay in contact with the parts of the product that become hot for long periods of time. Doing so may result in low-temperature burns. WARNING: This is a class A product. In a domestic environment this product may cause radio interference in which case the user may be required to take adequate counter measures. If a monitor is not positioned in a sufficiently stable location, it can be potentially hazardous due to falling. Many injuries, particularly to children, can be avoided by taking simple precautions such as: • Using fixing devices like wall mount brackets recommended by the manufacturer. -
Page 6: Mounting Precautions
• A mounting bracket compliant with VESA specifications is required. Do not use any screw holes other than VESA holes for installation. • To attach a VESA-compliant mounting bracket, use M6 screws that are 5/16 inch (8 mm) to 3/8 inch (10 mm) longer than the thickness of the mounting bracket. • When moving the monitor, be sure to hold it with either both handles or the 4 corners on the bottom of the unit. Do not place your hand on the screen. This may cause product damage, failure, or injury. • Install the monitor with the surface perpendicular to a level surface. • Mounting the monitor on the wall requires special expertise and the work must be performed by an authorized SHARP dealer. You should never attempt to perform any of this work yourself. Our company will bear no responsibility for accidents or injuries caused by improper mounting or mishandling. • This monitor should be used at an ambient temperature between 41°F (5°C) and 95°F (35°C). Provide enough space around the monitor to prevent heat from accumulating inside. For the monitor in horizontal orientation 7-7/8 [20] 2 [5] For the monitor in vertical orientation... -
Page 7: Supplied Components
Attaching the Holder 1. Remove the peel-off sheets from the fasteners on the back side of the holder. 2. With the holder spread taut, affix it to the side of the monitor. Eraser: 1 Holder: 1 (With 2 hook and loop fasteners) Cover Sharp logo: 1 Place this sticker onto the SHARP logo to cover the logo. Battery cap Back side... -
Page 8: Connections
Caution • Be sure to turn off the main power switch and disconnect the plug from the power outlet before connecting/disconnecting cables. Also, read the manual of the equipment to be connected. • Be careful not to confuse the input terminal with the output terminal when connecting cables. Accidentally reversing cables connected to the input and output terminals may cause malfunctions and the other problems. For power outlet When the PN-ZB01 (optional) is attached TIPS • Set the audio input terminal used for each input mode in AUDIO SELECT on the OPTION menu. The factory settings are shown below. -
Page 9: Turning Power On/Of
Caution • Turn on the monitor first before turning on the PC or playback device. Turning on the main power Main power switch Caution • The main power must be turned on/off with the main power switch. Do not connect/disconnect the power cord or turn the breaker on/off while the main power switch is on. • When switching the main power switch or the POWER button off and back on, always wait for at least 5 seconds. • For a complete electrical disconnection, pull out the main plug. Turning Power On/Off Turning power on/off Press the POWER button or POWER switch to turn the power ON/OFF. • Status of the power LED Status Green lit Orange lit Green flashing • Status of the touch panel power LED Status Green lit Blinking orange Alternately blinking green and... -
Page 10: Ndate/Time Setting
If you already set the time but the date/time setting screen appears when the power is turned on, the internal battery may be exhausted. Please contact your local Sharp servicing dealer or service center for assistance with battery replacement. Estimated service life of the internal battery: About 5 •... - Page 11 à ses propres frais. Nous vous remercions d’avoir acheté cet appareil SHARP à écran LCD. Afin de garantir le bon fonctionnement de ce moniteur, nous vous conseillons de lire attentivement cette brochure et de la conserver pour toute référence ultérieure.
-
Page 12: Précautions De Sécurité
PRÉCAUTIONS DE SÉCURITÉ L’électricité remplit de nombreuses fonctions utiles, mais elle peut provoquer des blessures et des dégâts matériels si elle n’est pas utilisée correctement. Cet appareil a été conçu et fabriqué en attachant la plus grande importance à la sécurité. Cependant, une utilisation inadéquate peut entraîner une décharge électrique et/ou un incendie. Afin d’éviter tout danger potentiel, veuillez respecter les consignes suivantes lors de l’installation, de l’utilisation et du nettoyage de l’appareil. Afin d’assurer votre propre sécurité et de prolonger la durée de service de votre moniteur LCD, veuillez lire attentivement les précautions ci-dessous avant d’utiliser l’appareil. 1. Lisez ces explications — Vous devez lire et comprendre toutes les informations relatives au fonctionnement de l’appareil avant de l’utiliser. 2. Conservez cette brochure dans un endroit sûr — Ces explications concernant la sécurité et le fonctionnement doivent être conservées dans un endroit sûr pour vous y référer en cas de besoin. 3. Respectez les avertissements — Tous les avertissements figurant sur l’appareil et dans ce mode d’emploi doivent être strictement respectés. 4. Suivez les instructions — Toutes les explications sur le fonctionnement doivent être respectées. 5. Nettoyage — Débranchez le cordon d’alimentation au niveau de la prise du secteur avant de nettoyer l’appareil. Servez-vous d’un linge sec, et n’employez pas de détergents liquides ou en atomiseur. 6. Accessoires — N’utilisez pas d’accessoires non recommandés par le fabricant, car ceci pourrait provoquer des accidents. -
Page 13: Mesures De Sécurité
PRÉCAUTIONS DE SÉCURITÉ (Suite) 21. N’entrez pas en contact direct avec les parties du produit ayant chauffé pendant de longues périodes. Il pourrait en résulter des brûlures à basse température. AVERTISSEMENT : Ce produit appartient à la Classe A. Dans un environnement résidentiel, il peut provoquer des interférences radio et, dans ce cas, l’utilisateur peut être obligé de prendre les mesures nécessaires. Un moniteur placé sur un support instable est dangereux en raison des risques de chute qu’il présente. De nombreuses blessures, touchant en particulier les enfants, peuvent être évitées en prenant quelques précautions simples : • Utiliser les dispositifs de fixation tels que les supports muraux fournis par le fabricant. • Utiliser uniquement des meubles capables d’accueillir le moniteur en toute sécurité. • Vérifier que le moniteur ne dépasse pas du bord du meuble sur lequel il est posé. • N e pas placer le moniteur sur des meubles hauts, armoires ou étagères, par exemple, sans fixer le meuble concerné et le moniteur à... -
Page 14: Précautions Pour Le Montage
• Pour fixer un support de montage compatible avec VESA, utilisez des vis M6 de 8 mm à 10 mm plus longues que l’épaisseur du support de montage. • Lorsque vous déplacez le moniteur, veillez à le saisir par les deux poignées ou par les 4 coins situés en bas de l’appareil. Ne mettez pas votre main sur l’écran. Ceci pourrait causer une panne, un dysfonctionnement ou une blessure. • Installez le moniteur perpendiculairement à la surface horizontale. • Le montage du moniteur sur le mur demande des compétences techniques spéciales et le travail doit être fait par un revendeur agréé par SHARP. Vous ne devez jamais tenter de faire ce travail vous-même. Notre société déclinera toute responsabilité pour les accidents ou blessures causés par un montage incorrect ou par une mauvaise manipulation. • Ce moniteur doit être utilisé sous une température ambiante entre 5°C et 35°C. Laissez assez d’espace autour du moniteur pour empêcher que la chaleur ne s’accumule à l’intérieur. Pour le moniteur en position horizontale Pour le moniteur en position verticale • S’il est difficile de laisser un espace suffisant pour une raison ou pour une autre (installation du moniteur dans une enceinte, par exemple) ou si la température ambiante est susceptible de dépasser la plage de valeurs prévue (de 5 à 35°C), installez un... -
Page 15: Mise En Place Des Piles
1. Enlevez les feuilles détachables des fermetures se trouvant au dos du porte-accessoires. 2. En tendant bien droit le porte-accessoires, fixez-le sur le côté du moniteur. Câble USB : 1 Interrupteur d’alimentation : 1 Gomme : 1 Porte-accessoires : 1 (Avec 2 fermetures à boucles et crochets) Logo Sharp sur le couvercle : 1 Placez cet autocollant sur le logo SHARP pour le couvrir. Couvercle de pile... -
Page 16: Mode D'emploi Du Pilote D'écran Tactile (Pnl601B_Driver_French.pdf)
Attention • Veillez à bien mettre hors tension l’interrupteur principal puis débranchez la prise de l’alimentation secteur avant de connecter ou de déconnecter les câbles. Lisez également le manuel de l’équipement à connecter. • Veillez à ne pas confondre la borne d’entrée avec la borne de sortie quand vous connectez les câbles. En confondant les câbles branchés aux bornes d’entrée et de sortie, vous pouvez causer des dysfonctionnements et d’autres problèmes. Vers la prise d’alimentation secteur Lorsque le PN-ZB01 (optionnel) est raccordé Conseils • Réglez la borne d’entrée audio utilisée pour chaque mode d’entrée dans AUDIO SELECT <SÉLECTION ENTRÉE AUDIO> du menu OPTION <OPTIONS>. Les réglages par défaut sont indiqués ci-dessous. Mode d’entrée PC D-SUB, PC DVI-D, PC RGB < PC RVB> AV DVI-D AV COMPONENT <AV COMPOSANT>, AV S-VIDEO <AV S-VIDÉO>, AV VIDEO <AV VIDÉO> PC HDMI, AV HDMI • Lorsque vous connectez le haut-parleur extérieur, fixez le noyau du câble de haut-parleur (fourni avec le PN-ZB01). • Pour utiliser l’écran tactile, vous devez connecter l’écran tactile à un ordinateur, et installer le pilote d’écran tactile et le Pen Software sur l’ordinateur à partir du CD-ROM fourni. Pour plus de détails concernant la connexion de l’écran tactile et l’installation du pilote d’écran tactile, reportez-vous au Mode d’emploi du pilote d’écran tactile. Pour plus de détails concernant l’installation du Pen Software, reportez-vous au Mode d’emploi du Pen Software. -
Page 17: Mise Sous Tension Et Hors Tension
Mise sous tension et hors tension Attention • Mettez sous tension le moniteur d’abord avant de mettre sous tension le PC ou l’équipement de lecture. Mise sous tension de l’interrupteur principal Interrupteur principal Attention • La mise sous/hors doit être effectuée à l’aide de l’interrupteur d’alimentation. Ne branchez/débranchez pas le cordon d’alimentation ou ne mettez pas le disjoncteur sous/hors tension lorsque l’interrupteur d’alimentation est en position marche. • Lors de la mise hors tension et de la remise sous tension, ou lorsque vous appuyez sur l’interrupteur principal ou le bouton POWER, attendez toujours au moins 5 secondes. • Pour déconnecter complètement l’alimentation électrique, retirez la fiche principale de la prise. Mise sous/hors tension Appuyez sur la bouton POWER ou sur l’interrupteur d’alimentation pour mettre sous/hors tension. Diode d'alimentation d'écran tactile Diode d’alimentation • État de la diode d’alimentation État... - Page 18 • L’horloge est alimentée par la batterie interne. • Si vous avez déjà réglé l’heure, mais que l’écran de réglage de la date/de l’heure apparaît lors de la mise sous tension, alors la batterie est déchargée. Contactez votre revendeur Sharp ou votre centre de services local pour le remplacement de la batterie. • Durée de vie estimée de la batterie interne : environ 5 ans (selon le fonctionnement du moniteur) • Étant donné que la première batterie a été insérée à l’usine,...
-
Page 19: Información Importante
ESTIMADO CLIENTE DE SHARP Gracias por adquirir un producto LCD de SHARP. Para garantizar la seguridad y muchos años de funcionamiento sin problemas, lea atentamente las Precauciones de seguridad antes de utilizar este producto. -
Page 20: Precauciones De Seguridad
PRECAUCIONES DE SEGURIDAD La electricidad se emplea para muchas funciones útiles pero también puede causar lesiones personales y daños en la propiedad si se manipula de forma inadecuada. Este producto se ha diseñado y fabricado poniendo el máximo énfasis en la seguridad. No obstante, el uso inadecuado podría tener como resultado descargas eléctricas y/o incendios. Para evitar peligros potenciales, observe las siguientes instrucciones cuando instale, utilice y limpie el producto. Para garantizar su seguridad y prolongar la vida de servicio de su producto de LCD, lea atentamente las siguientes precauciones antes de usar el producto. -
Page 21: Instrucciones De Seguridad
PRECAUCIONES DE SEGURIDAD (Continuación) 2 1. N o permanezca en contacto durante períodos prolongados de tiempo con componentes del producto que se recalienten. Podrían producirse quemaduras de baja temperatura. ADVERTENCIA: Éste es un producto de clase A. En un entorno doméstico, este producto puede causar interferencias de radio, en cuyo caso el usuario deberá adoptar las medidas adecuadas para solucionar el problema. Si el monitor no se coloca en una ubicación lo suficientemente estable, podría resultar potencialmente peligroso debido al riesgo de caída. Muchas lesiones, especialmente a los niños, pueden evitarse adoptando precauciones sencillas como pueden ser:... -
Page 22: Precauciones De Montaje
• Para colocar una ménsula de montaje compatible con VESA, use tornillos M6 que sean 8 mm a 10 mm más largos que la ménsula de montaje. • Cuando traslade el monitor, asegúrese de sujetarlo por las dos asas o bien por las 4 esquinas de la parte inferior de la unidad. No coloque su mano en la pantalla. Esto podría provocar daños en el producto, fallos o lesiones. • Instale el monitor con la superficie perpendicular a una superficie nivelada. • El montaje mural del monitor requiere un soporte especial y el trabajo deberá ser efectuado por un distribuidor autorizado de SHARP. Nunca deberá intentar realizar este trabajo usted mismo. Nuestra empresa no se hace responsable en caso de accidentes o lesiones causados por un montaje o una manipulación inadecuados. • Este monitor deberá utilizarse a una temperatura ambiente de entre 5 y 35°C. Proporcione espacio suficiente alrededor del monitor para evitar que el calor se acumule en su interior. Para el monitor en orientación horizontal Para el monitor en orientación vertical • Si fuera difícil proporcionar suficiente espacio por cualquier razón, como puede ser la instalación del monitor dentro de una carcasa, o si la temperatura ambiente pudiera estar fuera del rango de 5 a 35°C, instale un ventilador o adopte otras medidas para mantener... -
Page 23: Componentes Suministrados
1. Retire las hojas de desprender de las cintas en la parte de atrás del soporte. 2. Con el tensor de expansión del soporte, fíjelo a un lado del monitor. Goma de borrar: 1 Soporte: 1 (Con 2 ganchos y cintas de velcro) Logo Sharp de cubierta: 1 Coloque esta etiqueta sobre el logotipo de SHARP para tapar el logotipo. Tapa de pila Lado trasero... -
Page 24: Conexiones
Precaución • Asegúrese de apagar el interruptor primario y desconectar el enchufe de la toma de corriente antes de conectar/desconectar los cables. Asimismo, lea el manual del equipo que desea conectar. • Tenga cuidado de no confundir el terminal de entrada con el terminal de salida al conectar los cables. La inversión accidental de los cables conectados a los terminales de entrada y salida podría causar malfuncionamientos y otros problemas. Para toma de alimentación Cuando está instalada la placa PN-ZB01 (opcional) CONSEJOS • Ajuste el terminal de entrada de audio usado para cada modo de entrada en AUDIO SELECT <SELECCIÓN DE AUDIO> en el menú OPTION <OPCIONES>. A continuación se muestran los ajustes de fábrica. Modo de entrada PC D-SUB, PC DVI-D, PC RGB AV DVI-D AV COMPONENT, AV S-VIDEO, AV VIDEO Terminal de entrada Audio2 PC HDMI, AV HDMI • Cuando se conecta el altavoz externo, instale el núcleo de cable de altavoz (incluido con el PN-ZB01). -
Page 25: Encendido/Apagado
Precaución • Encienda el monitor antes de encender el PC o el dispositivo de reproducción. Encendido de la alimentación principal Interruptor primario Precaución • La alimentación principal deberá encenderse/apagarse con el interruptor primario. No conecte/desconecte el cable de alimentación ni active/desactive el disyuntor mientras el interruptor primario está encendido. • Cuando apague el interruptor primario o el botón POWER y lo vuelva a encender, espere siempre 5 segundos como mínimo. • Para la desconexión eléctrica completa, desconecte el enchufe principal. Encendido/apagado Encendido/apagado Pulse el botón POWER o el interruptor de encendido para encender/apagar. • Estado del LED indicador de conexión Estado Encendido de verde Encendido de naranja Parpadeo en verde • Estado del LED indicador de panel sensible al tacto Estado Encendido de verde Destellando de color naranja Destellando alternadamente entre verde y naranja Apagado LED indicador de... - Page 26 • Ajuste la fecha en el orden “Año/Mes/Día”. • Ajuste la hora en el formato de 24 horas. • El reloj es alimentado por la pila interna. • Si ya ha ajustado la hora pero aparece la pantalla de ajuste de la fecha y la hora en el encendido, la pila interna podría estar gastada. Póngase en contacto con su distribuidor o servicio técnico de Sharp para obtener ayuda sobre la sustitución de la pila. • Vida estimada de la pila interna: aproximadamente 5 años (dependiendo del funcionamiento del monitor) • La primera pila se ha instalado en la fábrica, por lo que podría gastarse antes de la vida útil esperada de funcionamiento continuo.
- Page 28 Printed in China Imprimé en Chine Impreso en China TINSE1181MPZZ(2)
